Toyota Estima 2 поколения выпускалась 2000, 2001, 2002, 2003, 2004, 2005, 2006 году. Европейская версия данной модели называется Toyota Previa 2. В данной публикации мы покажем места расположения электронных блоков управления, описание предохранителей и реле Тойота Эстима Превия со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.

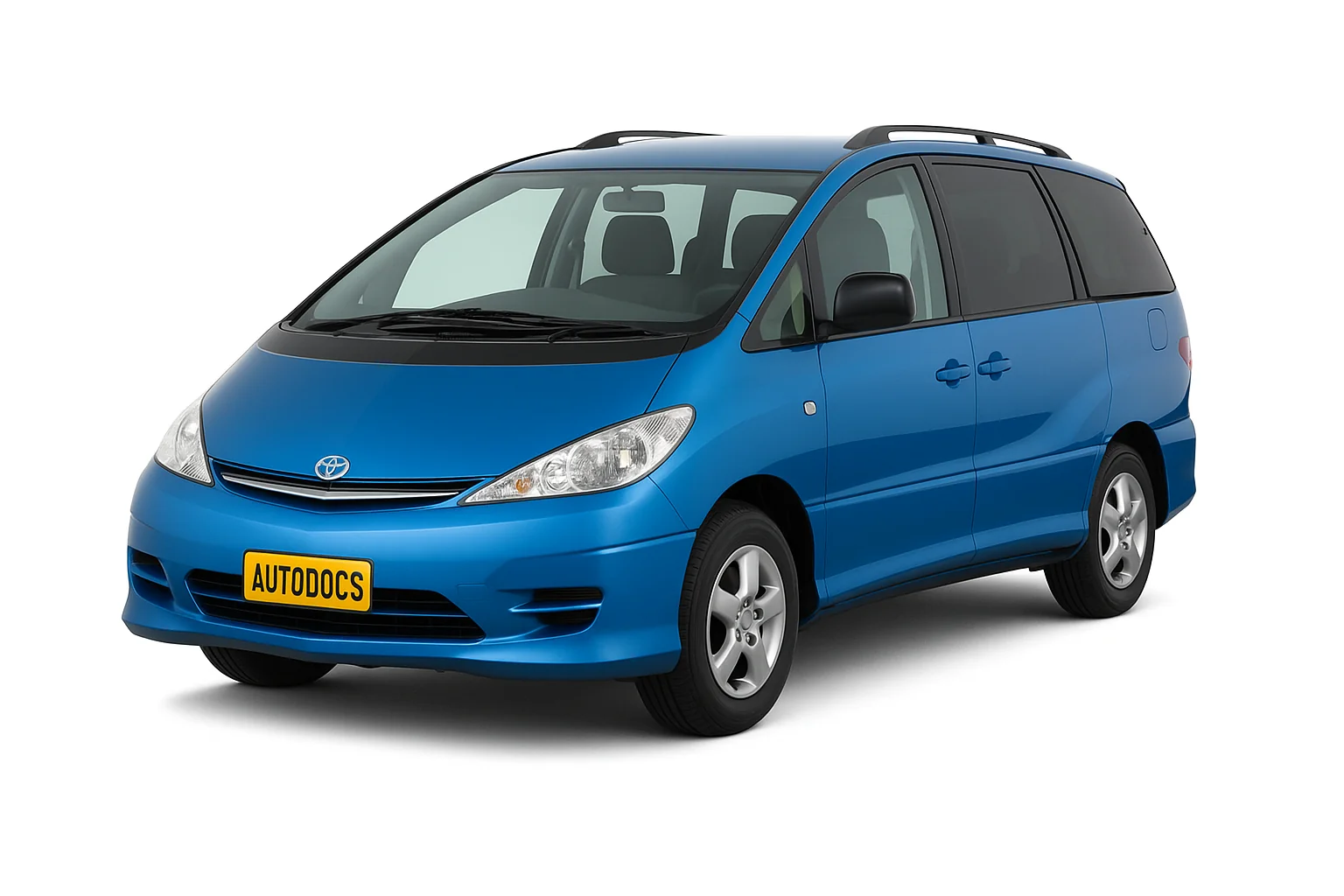

Toyota Estima 2

Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от региона поставки, года выпуска и уровня оснащения Вашего автомобиля. Сверяйте информацию со своими схемами на крышке блока.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне

Расположение блоков в салоне

Описание

  1. усилитель отопителя (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
  2. контроллер камеры (модели выпуска до 05.2003 г.)
  3. контроллер камеры (модели выпуска с 05.2003 г.)
  4. центральный монтажный блок
  5. электронный блок системы парковки
  6. электронный блок системы поддержания скорости
  7. монтажный блок со стороны водителя
  8. зуммер
  9. электронный блок управления ABS
  10. усилитель кондиционера (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
  11. датчик бокового перемещения и датчик замедления (модели выпуска до 05.2003 г.)
  12. электронный блок управления SRS
  13. электронный блок навигационной системы
  14. датчик бокового перемещения и датчик замедления (модели выпуска с 05.2003 г.)
  15. ТВ-тюнер (модели выпуска 05.2001 — 05.2003 гг.)
  16. электронный блок управления двигателем
  17. монтажный блок со стороны пассажира
  18. ТВ-тюнер (модели выпуска до 05.2001 г.), 19 — блок реле отопителя

Блок со стороны водителя

Расположение блок в салоне

Фото пример

Фото пример блока

Схема с крышки блока

Схема с крышки блока

Обозначение

1 15A STOP – Стоп-сигналы
2 10A GAUGE – Комбинация приборов, аварийная сигнализация
3 7,5A А/С – Кондиционер
4 15A IGN – SRS, ЕСТ
5 15A ECU-IG – Multi AV-Station, круиз-контроль
6 30A WIP – Стеклоочиститель
7 15A CIG – Электропривод зеркал, прикуриватель
8 7,5A АМ1 – Реле цепи питания
9 7,5A OBD II – Диагностический разъём

За работу прикуривателя отвечает предохранитель обозначенный как CIG на 15А. Ещё один предохранитель может находится в блоке со стороны пассажира.

Над предохранителями установлено реле указателей поворотов. С обратной стороны блока также могут крепится некоторые реле: реле авто занавески (AUTO CURTAIN), Реле отопителя, Реле зажигания

Блока со стороны пассажира

Блок со стороны пассажира

Пример схемы с крышки блока

Схема с крышки блока

Схема

Схема блока

Обозначение предохранителей

MET 30A Комбинация приборов
TAIL (R) 7,5A Габаритный свет (правая фара)
FOG 15A Противотуманные фары
TAIL (L) 7,5A Габаритный свет (левая фара)
DEF 20A Обогреватель заднего стекла
PWE OUTLET 15A Разъем для подключения дополнительного оборудования
T/M 10A Фонарь заднего хода
l/UP 10A ЕСТ
DOOR 30A Привод дверей

Назначение реле

  • R1 – Главное силовое реле
  • R2 – Реле противотуманных фар
  • R3 – Реле обогревателя заднего стекла
  • R4 – Реле АСС
  • R5 – Реле топливного насоса

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Блоки под капотомОписание

  1. монтажный блок в моторном отсеке (1MZ-FE)
  2. монтажный блок в моторном отсеке (2AZ-FE)
  3. блок реле и предохранителей дополнительного отопителя (2AZ-FE)
  4. блок плавких вставок (2AZ-FE)
  5. левый передний датчик SRS
  6. блок плавких вставок (1MZ-FE)
  7. блок реле электродвигателей вентиляторов (2AZ-FE)
  8. правый передний датчик SRS.

Монтажный блок

Фото пример

Фото блока под капотом

Пример схемы с крышки блока

Схема с крышки блока

Схема

Схема блока под капотом

Расшифровка предохранителей

BLC 10А
  • Кондиционер с автоматическим управлением (двухзонный)
CDS FAN 30А
  • Электропривод вентиляторов (модели с двигателем 2AZ-FE)
RAD №1 15А
  • Аудиосистема
  • Задний ЖК-дисплей
  • Система Multivision
RAD №3 30А
  • Аудиосистема (система Multivision) (модели с 10 динамиками) и задний ЖК-дисплей
VSC 40А
  • Антиблокировочная система тормозов (модели с VSC)
P/W RH 30А
  • Электропривод стеклоподъемников
CURTAIN 5А
  • Электропривод шторок
DOME 10A
  • Освещение салона, подсветка замка зажигания
CURTAIN RH 15А
  • Электропривод шторок
ECU-B 10А
  • Система управления двигателем, система электронного управления АКПП и система иммобилайзера
  • Антиблокировочная система тормозов
  • Система TEMS
  • Индикация переключения
  • Электропривод сдвижной двери
  • Электропривод задней двери
  • Система облегчения закрывания задней двери
  • Центральный замок
  • Электропривод стеклоподъемников
  • Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении
  • Система Multiplex
  • Электропривод люка
  • Комбинация приборов
  • Аудиосистема
  • Задний ЖК-дисплей
  • Система Multivision
  • Фонари заднего хода
  • Лампы освещения салона
  • Кондиционер с автоматическим управлением (двухзонный)
  • Система поддержания скорости
EFI 15А
  • Система управления двигателем , система электронного управления АКПП и система иммобилайзера
FR HTR 40А
  • Кондиционер с автоматическим управлением (двухзонный)
HAZ-HORN 20А
  • Звуковой сигнал
  • Указатели поворота и аварийная сигнализация
H-LP(LH) 15А
  • Фары (левая, дальний)
H-LP(LL) 15А
  • Фары (левая, ближний)
H-LP(RH) 15А
  • Фары (модели с ксеноновыми фарами) (правая, дальний)
H-LP(RL) 15А
  • Фары (модели с ксеноновыми фарами) (правая, ближний)
PTC1 50A
  • Кондиционер с автоматическим управлением (двухзонный)
PTC2 50А
  • Кондиционер с автоматическим управлением (двухзонный)
PTC3 50А
  • Кондиционер с автоматическим управлением (двухзонный)

Обозначение реле

  • R1 – Реле фар
  • R2 – Реле заднего отопителя
  • R3 – Реле муфты кондиционера
  • R4 – Реле звукового сигнала
  • R5 – Главное реле системы впрыска

Блок плавких вставок

Схема

Схема блока плавких вставок

Расшифровка

ABS 25А

  • Антиблокировочная система тормозов (модели без VSC)

ABS 40А

  • Антиблокировочная система тормозов

ALT 140А

  • Система зарядки
  • Система запуска
  • Габариты
  • Подсветка

ALT-S 5А

  • Система зарядки
AMI 100A
  • Внешние потребители
AM2 80A
  • Фары
AM 2-2 30А
  • Система запуска
FAN 50А
  • Электропривод вентиляторов

Блок дополнительного отопителя

Схема

R1, R2, R3 – Реле дополнительного отопителя
