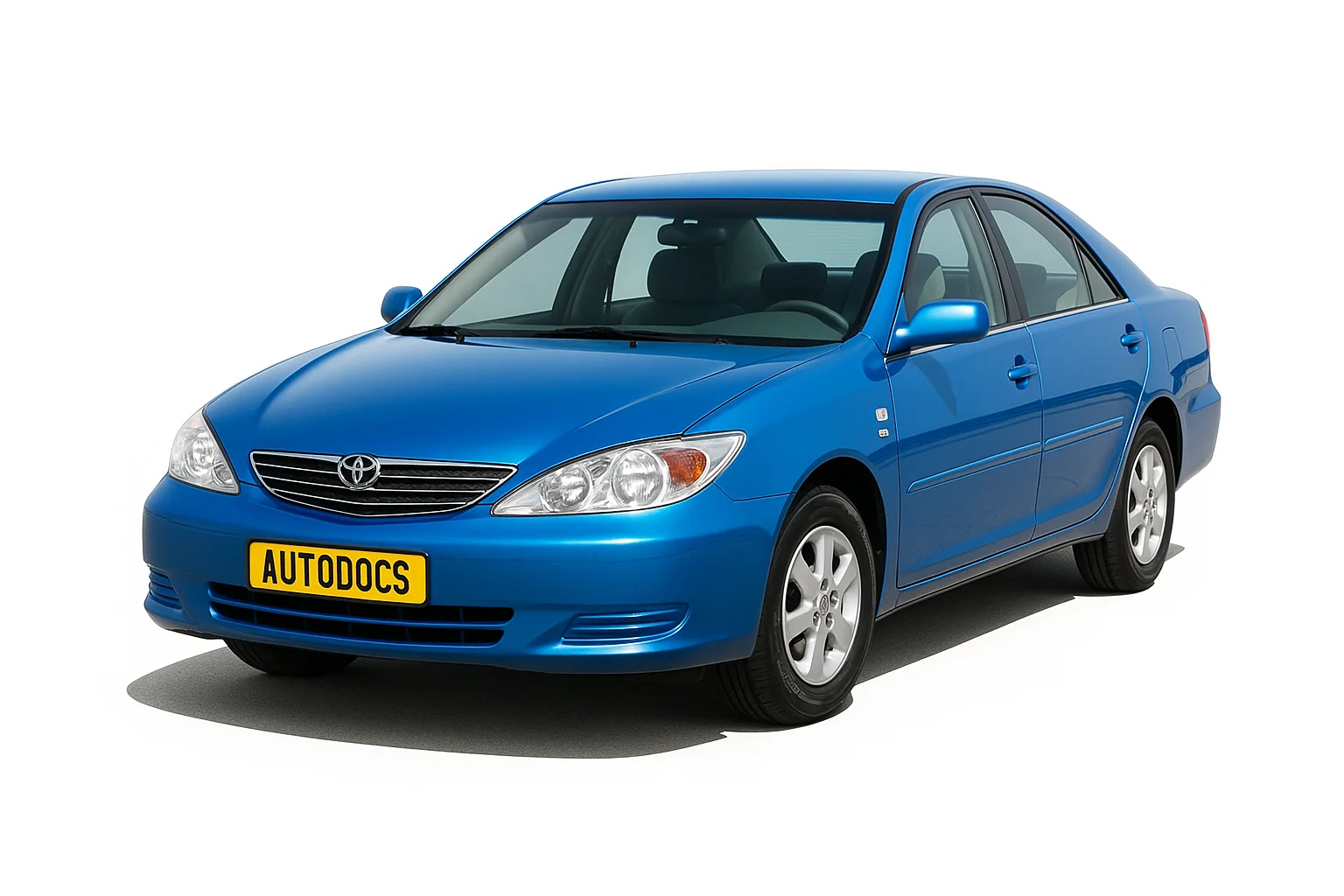

Toyota Camry VX 30 пятое поколение Camry которое выпускалось в 2001, 2002, 2003, 2004, 2005 и 2006 году. В данной статье мы покажем описание предохранителей и реле Тойота Камри в 30 кузове со схемами блоков, фото примерами исполнения и местами расположения. Отдельно выделим предохранитель прикуривателя. Данный материал будет также полезен владельцам Тойота Камри Солара (Toyota Camry Solara).
Количество элементов в блоках и их расположение может отличатся и зависит от комплектации, года выпуска и региона поставки (Япония, Американец, Европеец). Сверяйтесь со своей технической информацией либо схемами на крышке блока.
Блок в салоне
Блок предохранителей находится в нижней части панели приборов, со стороны водителя, за защитной крышкой.
Отдельно на левой стойке крепится реле указателей поворотов.
Пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | 10А ECU−B – Анти блокировочная тормозная система, кондиционер, часы, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, иммобилайзер, фары, освещение салона, зуммер ключа зажигания, автоматическое отключение указателей поворота, люк, блок управления электро оборудованием кузова, аудиосистема, навигация, стеклоподъемники, зуммер ремня безопасности, противоугонная система, центральный замок, блок управления центральным замком, система стабилизации автомобиля |
| 2 | 7,5А DOME – Подсветка замка зажигания, освещение салона, персональное освещение, подсветка косметического зеркала, блок управления гаражными воротами, часы, дисплей наружной температуры, мульти – информационный дисплей |
| 3 | 15А CIG – Прикуриватель |
| 4 | 5А ECU−ACC – Часы, комбинация приборов, блок управления электрооборудованием кузова, блок управления зеркалами |
| 5 | 10А RAD NO.2 – Аудиосистема, навигация |
| 6 | 15А POWER POINT – Розетка |
| 7 | 20А RAD NO.1 – Аудиосистема, навигация |
| 8 | 10А GAUGE1 – Комбинация приборов, часы, датчик наружной температуры, мульти – информационный дисплей, блокировка селектора коробки передач, зуммер (индикатор) ремня безопасности |
| 9 | 10А ECU−IG – Анти блокировочная тормозная система, автоматическое управление освещением, фары, освещение салона, зуммер ключа зажигания, люк, блок управления электро оборудованием кузова, стекло подъемники, противоугонная система, центральный замок, |
| 10 | 25А WIPER – Стеклоочиститель |
| 11 | 10А HTR – Кондиционер |
| 12 | 10А MIR HTR – Подогрев зеркал |
| 13 | 5А AM1 – Система запуска |
| 14 | 15А FOG – Передний противотуманный свет |
| 15 | 15А SUN−SHADE – Задняя шторка |
| 16 | 10A GAUGE2 – Внутреннее зеркало с автоматическим затемнением, компас, люк, лампы заднего хода, индикатор автоматической коробки передач, круиз-контроль |
| 17 | 10A PANEL – Освещение перчаточного ящика, часы, дисплей наружной температуры, мульти – информационный дисплей, подсветка комбинации приборов, индикатор овердрайва |
| 18 | 10A TAIL – Габаритный свет, освещение номерного знака |
| 19 | 20A PWR NO.4 – Задний левый стеклоподъемник |
| 20 | 20A PWR NO.2 – Стеклоподъемник с водительской стороны, блокировка пассажирской двери |
| 21 | 7,5A OBD – Диагностический разъем |
| 22 | 20A SEAT HTR – Подогрев сидений |
| 23 | 15A WASHER – Омыватель лобового стекла |
| 24 | 10A FAN RLY – Вентилятор системы охлаждения |
| 25 | 15A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, анти блокировочная тормозная система, круиз-контроль |
| 26 | 5A FUEL OPEN – Лючок бензобака |
| 27 | 25A DOOR NO.2 – Блок управления электро оборудованием кузова (центральный замок, беспроводная система дистанционного управления, автоматическая блокировка дверей) |
| 28 | 25A AMP – Усилитель |
| 29 | 20A PWR NO.3 – Задний правый стекло подъемник |
| 30 | 30A PWR SEAT – Сиденья с электроприводом |
| 31 | 30A PWR NO.1 – Стекло подъемник с водительской стороны, блокировка водительской двери, люк |
| 32 | 40A DEF – Обогрев заднего стекла |
За работу прикуривателя отвечает предохранитель номер 3 на 15А.
С обратной стороны блока могут крепиться некоторые реле.
Расшифровка реле
| R1 | Противотуманный свет |
| R2 | Габаритный свет |
| R3 | Вспомогательное реле |
| R4 | Обогрев заднего стекла |
| R5 | Зажигание |
| R6 | Стекло подъемники |
Блоки под капотом
Главный блок
Под капотом, основной блок с предохранителям и реле, расположен в левой части моторного отсека.
Схема
Назначение
| 1 | 100А ALT – 2AZ-FE (2002-2003): Предохранители: “DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE” |
| 120А ALT – 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006): Предохранители: DEF”, “PWR NO.1”, “PWR NO.2”, “PWR NO.3”, “PWR NO.4”, “STOP”, “DOOR NO.2”, “OBD”, “PWR SEAT”, “FUEL OPEN”, “FOG”, “AMP”, “PANEL”, “TAIL”, “AM1”, “CIG”, “POWER POINT”, “RAD NO.2”, “ECU-ACC”, “GAUGE1”, “GAUGE2”, “ECU-IG”, “WIPER”, “WASHER”, “HTR (10 A)”, “SEAT HTR”, и “SUN-SHADE” | |
| 2 | 60А ABS NO.1 2002-2003: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 50А ABS NO.1 – 2003-2006: Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении | |
| 3 | 15А HEAD LH LWR – Ближний левый свет, комбинация приборов, противотуманный свет, блок управления электрооборудованием кузова |
| 4 | 15А HEAD RH LWR – Ближний правый свет, корректор фарт, блок управления электрооборудованием кузова |
| 5 | 5А DRL – Дневные ходовые огни |
| 6 | 10А A/C – Кондиционер |
| 7 | Не используется |
| 8 | Не используется |
| 9 | Не используется |
| 10 | 40А MAIN – Предохранители: “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD LH UPR” и “DRL” |
| 11 | 40А ABS No.2 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 12 | 30А RDI – Вентилятор системы охлаждения двигателем |
| 13 | 30А CDS – Вентилятор системы кондиционирования |
| 14 | 50А HTR – Кондиционер |
| 15 | 30А ADJ PDL – Электрическая педаль газа |
| 16 | 30А ABS No.3 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении |
| 17 | 30А AM2 – Система запуска, предохранители: “IGN” и “IG2” |
| 18 | 10А HEAD LH UPR – Дальний левый свет |
| 19 | 10А HEAD RH UPR – Дальний правый свет |
| 20 | 5А ST – Комбинация приборов, стартер, зажигание |
| 21 | 5А TEL – Телефон |
| 22 | 5А ALT-S – Система зарядки аккумуляторной батареи |
| 23 | 15А IGN – Система запуска |
| 24 | 10А IGN2 – Анти блокировочная тормозная система. система зарядки аккумуляторной батареи, комбинация приборов, круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем, индикатор ремня безопасности, система стабилизации автомобиля, трэкшн контроль |
| 25 | 25А DOOR1 – Блок управления электро оборудованием кузова, противоугонная система, центральный замок, блок управления центральным замком |
| 26 | 20А EFI – Круиз-контроль, блок управления коробкой передач, индикатор автоматической коробкой передач, блок управления двигателем |
| 27 | 10А HORN – Звуковой сигнал |
| 28 | 30А D.C.C – Предохранители: “ECU-B”, “RAD NO.1” и “DOME” |
| 29 | 25А A/F – Блок управления двигателем |
| 30 | Не используется |
| 31 | 10А ETCS – Блок управления двигателем, круиз-контроль |
| 32 | 15А HAZ – Указатели поворота, аварийная сигнализация |
| R1 | Не используется |
| R2 | Не используется |
| R3 | Дневные ходовые огни (No.2) |
| R4 | Дневные ходовые огни (No.3) |
| R5 | Вентилятор системы охлаждения (No.2) |
| R6 | Дневные ходовые огни (No.4) |
| R7 | Электрическая педаль газа |
| R8 | Вентилятор системы охлаждения (No.3) |
| R9 | Муфта компрессора кондиционера |
| R10 | Датчик соотношения воздух топливо |
| R11 | Кондиционер |
| R12 | Стартер/зажигание |
| R13 | Фары |
| R14 | Вентилятор системы охлаждения (No.1) |
| R15 | Вакуумный клапан (VSV) |
| R16 | Звуковой сигнал |
| R17 | Блок управления двигателем |
Дополнительный блок
Находится рядом с аккумулятором.
Схема
Обозначение
- 1 – 7,5А ABS NO.4 – Анти блокировочная тормозная система, система стабилизации автомобиля, трэкшн контроль, система помощи при торможении
- R1 – Не используется
- R2 – Антиблокировочная тормозная система
- R3 – ABS
