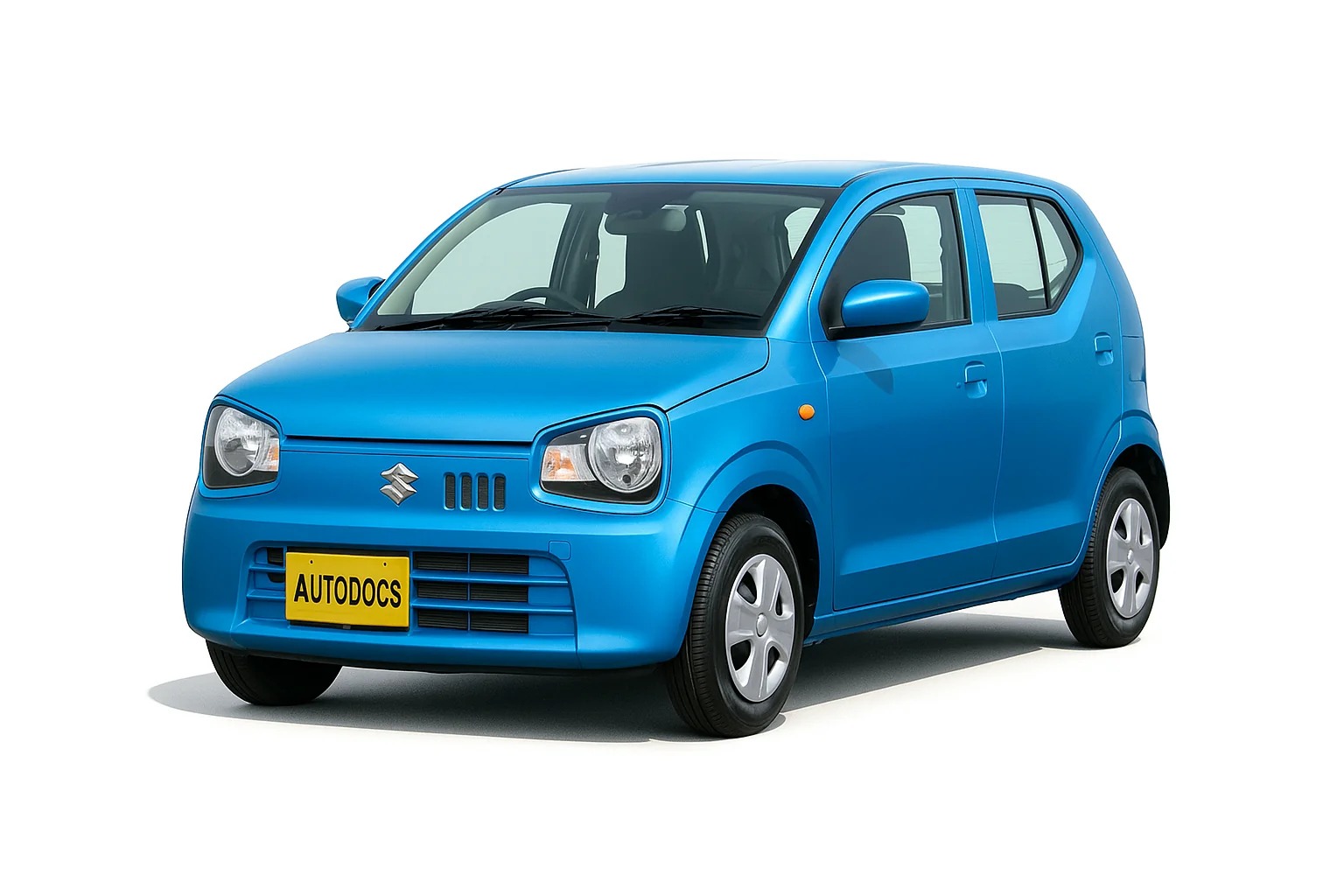

Suzuki Alto 8 поколения выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022 году. В данной статье вы найдёте описание предохранителей и реле Сузуки Альто 8 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны, за бардачком.
Сверяйте назначение со своими схемами на защитной крышке блока.
| № | A | Описание |
|---|---|---|
| 1 | 30 | (P /W) Электро стеклоподъемники |
| 2 | 5 | (ACC) радио |
| 3 | 10 | (MTR) счетчик |
| 4 | 15 | (IG) зажигание |
| 5 | 5 | (IG1 SIG2) Усилитель руля |
| 6 | 20 | (PSD R) сдвижная дверь правая |
| 7 | 5 | (T/M2) рычаг выбора передач |
| 8 | 15 | (STL) электрическая ручка Замок |
| 9 | 15 | (HORN) Звуковой сигнал |
| 10 | 20 | (D/L) дверной замок |
| 11 | 10 | (HAZ) аварийка |
| 12 | 10 | (T/M) трансмиссия |
| 13 | 15 | (RADIO) радио |
| 14 | 15 | (ACC2) Гнездо для аксессуаров (прикуриватель) |
| 15 | 5 | (IG1 SIG3) лазерный радар |
| 16 | 5 | (ACC3) Пусто [Автомобиль без турбонаддува]. Радио [турбокар] |
| 17 | 10 | (DOME2) Лампа освещения салона |
| 18 | 5 | (DOME) счетчик, приборы |
| 19 | 5 | (KEY) замок зажигания |
| 20 | 20 | (P /WT) стеклоподъемник |
| 21 | 20 | (PSD L) сдвижная дверь левая |
| 22 | 5 | (KEY 2) замок зажигания |
| 23 | 5 | (TAIL L) Пусто [без турбокар] Задний фонарь (левый) [турбокар] |
| 24 | 5 | (A-STOP) остановка холостого хода |
| 25 | 10 | (TAIL) Задний фонарь [без турбокар] Задний фонарь (правый) / номерные фонари [турбокар] |
| 26 | 10 | (IG1 SIG) остановка холостого хода или BCM |
| 27 | 10 | (A/ B) подушка безопасности |
| 28 | 10 | (BACK) Фонари заднего хода |
| 29 | 5 | (ABS) ABS/ESP |
| 30 | 10 | (MRR HTR) наружное зеркало — обогреватель |
| 31 | 15 | (RR DEF) Обогреватель заднего сиденья |
| 32 | 10 | (S/H) обогреватель сиденья |
| 33 | 10 | (WIP) стеклоочиститель |
| 34 | 5 | (IG2 SIG) вентилятор |
| 35 | 15 | (WASH) мотор стеклоомывателя |
| 36 | 10 | (T/M3) трансмиссия |
| 37 | 20 | (FR WIP) передний стеклоочиститель |
| 38 | 10 | (STOP (энергия заряда транспортных средств)) Стоп-сигналы |
Блоки под капотом
Под капотом, в моторном отсеке, могут быть установлены 3 блок с предохранителями и реле.
Силовой блок
На плюсовой клемме аккумуляторной батареи крепится блок предохранителей в виде плавких вставок высокой мощности.
Основной блок
Расположен с левой стороны моторного пространства, рядом с аккумуляторной батареей.
| № | Обозначение |
|---|---|
| RDTR | Вентилятор радиатора |
| ST | Стартерная система |
| [ENE-CHARGE HYBRID] SUB BAT | DCDC |
| ABS SCL | Антиблокировочная тормозная система |
| BLW | Электродвигатель вентилятора переменного тока |
| H/L R | правая фара |
| [ENE-CHARGE HYBRID] ST | Стартерная система |
| H/L L | Левая фара |
| STOP | Стоп-сигналы |
| CPRSR | Компрессор кондиционера |
| ALT | Аккумулятор и система зарядки |
| [ENE-CHARGE HYBRID] ALT | Аккумулятор и система зарядки |
| ST SIG | Стартерная система |
| ABS MOT | Антиблокировочная тормозная система (мотор) |
| IGN 2 | Зажигание |
| P/S | Электропривод сиденья |
| [ENE-CHARGE HYBRID] IGN | Зажигание |
| BTRY | Аккумулятор и система зарядки |
| T/M PUMP | Насос трансмиссии |
| B/U | Фонари заднего хода |
| BLW2 | Электродвигатель вентилятора переменного тока |
| F/P | Топливный насос |
| RDTR | Вентилятор радиатора |
| BLW | Электродвигатель вентилятора переменного тока |
| CPRSR | Компрессор кондиционера |
Дополнительный блок
