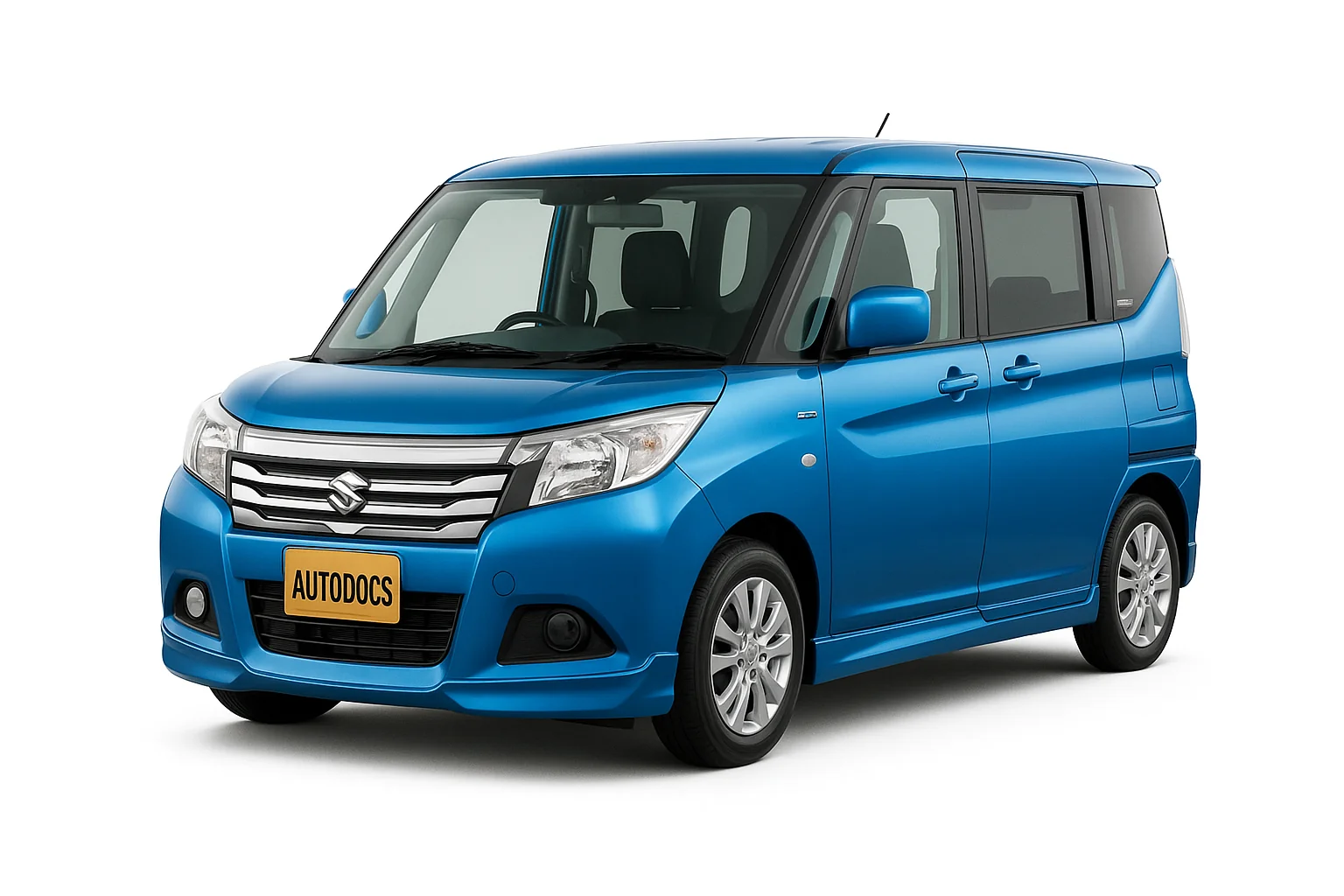

Suzuki Solio 3 поколения выпускался в 2015, 2016, 2017, 2018, 2019, 2020 году. Далее в 2021, 2022, 2023, 2024, 2025, 2026 производилось 4 поколение модельного ряда Солио. В данном материале мы представим описание предохранителей и реле Сузуки Солио 3 и 4 со схемами блоков, местами их расположения и фото примерами исполнения. Отдельно выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок предохранителей находится под панелью приборов с левой стороны, за бардачком.
Сверяйте назначение со своими схемами на защитной крышке блока.
| № | A | Описание |
|---|---|---|
| 1 | 30 | (P /W) Электро стеклоподъемники |
| 2 | 5 | (ACC) радио |
| 3 | 10 | (MTR) счетчик |
| 4 | 15 | (IG) зажигание |
| 5 | 5 | (IG1 SIG2) Усилитель руля |
| 6 | 20 | (PSD R) сдвижная дверь правая |
| 7 | 5 | (T/M2) рычаг выбора передач |
| 8 | 15 | (STL) электрическая ручка Замок |
| 9 | 15 | (HORN) Звуковой сигнал |
| 10 | 20 | (D/L) дверной замок |
| 11 | 10 | (HAZ) аварийка |
| 12 | 10 | (T/M) трансмиссия |
| 13 | 15 | (RADIO) радио |
| 14 | 15 | (ACC2) Гнездо для аксессуаров (прикуриватель) |
| 15 | 5 | (IG1 SIG3) лазерный радар |
| 16 | 5 | (ACC3) Пусто [Автомобиль без турбонаддува]. Радио [турбокар] |
| 17 | 10 | (DOME2) Лампа освещения салона |
| 18 | 5 | (DOME) счетчик, приборы |
| 19 | 5 | (KEY) замок зажигания |
| 20 | 20 | (P /WT) стеклоподъемник |
| 21 | 20 | (PSD L) сдвижная дверь левая |
| 22 | 5 | (KEY 2) замок зажигания |
| 23 | 5 | (TAIL L) Пусто [без турбокар] Задний фонарь (левый) [турбокар] |
| 24 | 5 | (A-STOP) остановка холостого хода |
| 25 | 10 | (TAIL) Задний фонарь [без турбокар] Задний фонарь (правый) / номерные фонари [турбокар] |
| 26 | 10 | (IG1 SIG) остановка холостого хода или BCM |
| 27 | 10 | (A/ B) подушка безопасности |
| 28 | 10 | (BACK) Фонари заднего хода |
| 29 | 5 | (ABS) ABS/ESP |
| 30 | 10 | (MRR HTR) наружное зеркало — обогреватель |
| 31 | 15 | (RR DEF) Обогреватель заднего сиденья |
| 32 | 10 | (S/H) обогреватель сиденья |
| 33 | 10 | (WIP) стеклоочиститель |
| 34 | 5 | (IG2 SIG) вентилятор |
| 35 | 15 | (WASH) мотор стеклоомывателя |
| 36 | 10 | (T/M3) трансмиссия |
| 37 | 20 | (FR WIP) передний стеклоочиститель |
| 38 | 10 | (STOP (энергия заряда транспортных средств)) Стоп-сигналы |
Блок под капотом
Под капотом в моторном отсеке блок с предохранителями и реле расположен с левой стороны рядом с аккумуляторной батарей.
| № | Обозначение |
|---|---|
| (RDTR) | Вентилятор радиатора |
| (ST) | Стартерная система |
| (ABS SCL) | Антиблокировочная тормозная система |
| H/L R | Правая фара |
| H/L L | Левая фара |
| (STOP) | Стоп-сигналы |
| (CPRSR) | Компрессор кондиционера |
| (ALT / CNG) | Аккумулятор и система зарядки |
| (ST SIG) | Стартерная система |
| (ABS MOT) | Антиблокировочная тормозная система (мотор) |
| (IGN 2) | Зажигание |
| (P/S) | Электропривод сиденья |
| (BTRY) | Аккумулятор и система зарядки |
| (T/M PUMP) | Насос трансмиссии |
| (B/U) | Фонари заднего хода |
| (BLW2) | Электродвигатель вентилятора переменного тока |
| (F/P) | Топливный насос |
| (RDTR) | Вентилятор радиатора |
| (BLW) | Электродвигатель вентилятора переменного тока |
| (CPRSR) | Компрессор кондиционера |
| (T/M) | Трансмиссия |
Так же на плюсовой клемме аккумуляторной батареи установлены предохранители высокой мощности в виде плавких вставок.
