Схема автомобиля — ВАЗ 2110

Представляем схемы электрооборудования на ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с., с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены.

Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.

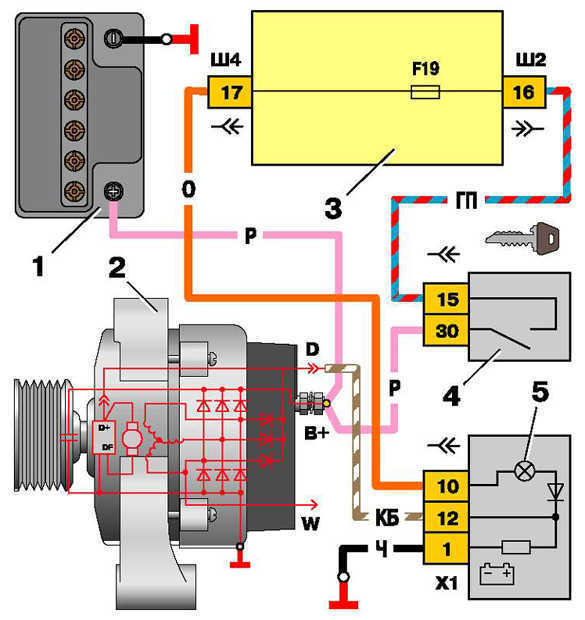

Схема соединений системы генератора

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

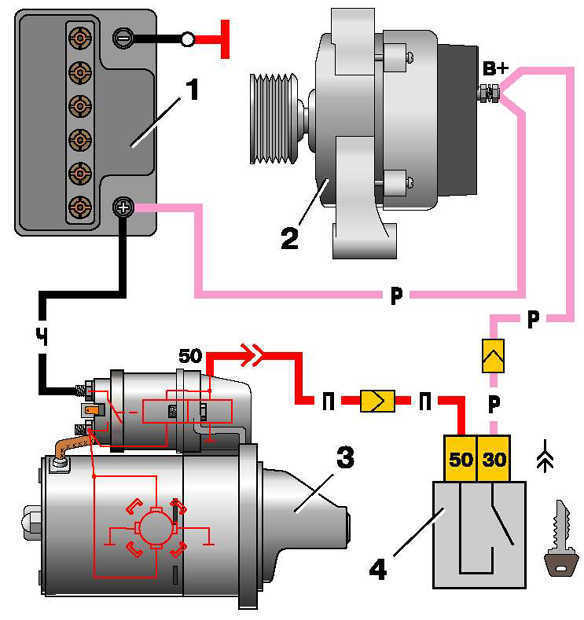

Соединение стартера — схема

1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

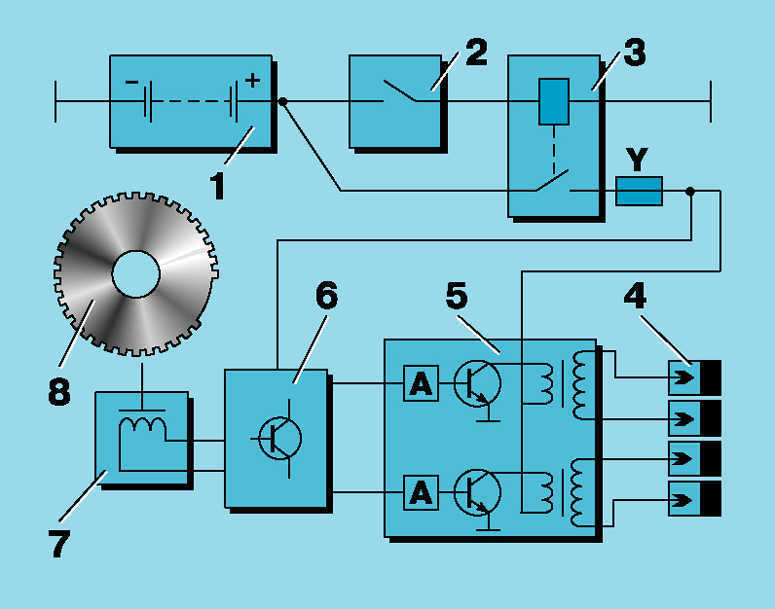

Схема системы зажигания на ВАЗ 2110

1 – аккумуляторная батарея;
2 – выключатель зажигания;
3 – реле зажигания;
4 – свечи зажигания;
5 – модуль зажигания;
6 – контроллер;
7 – датчик положения коленчатого вала;
8 – задающий диск;
А – устройства согласования

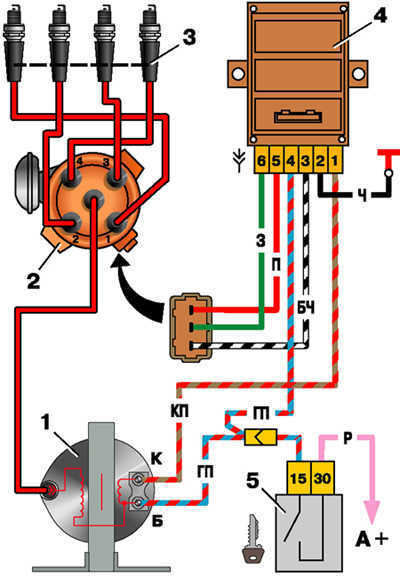

Схема бесконтактной системы зажигания на Лада

1 – катушка зажигания;
2 – датчик-распределитель зажигания;
3 – свечи зажигания;
4 – коммутатор;
5 – выключатель зажигания;

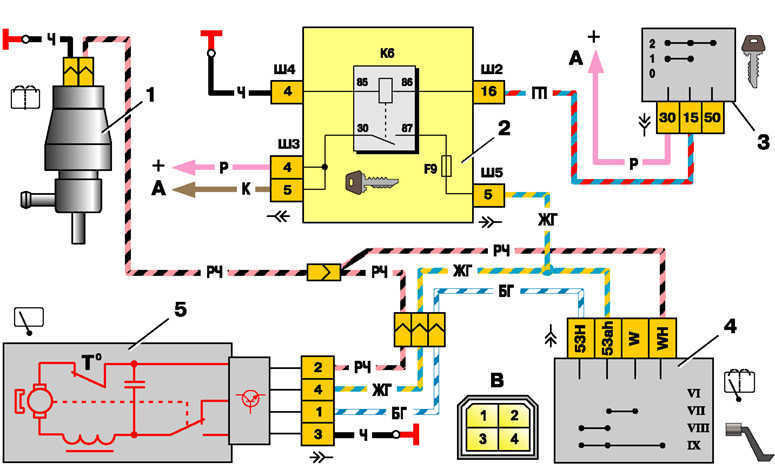

Включение очистителя и омывателя заднего стекла — схема

1 – электродвигатель омывателя;
2 – монтажный блок;
3 – выключатель зажигания;
4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла;
К6 – дополнительное реле;
А – к источникам питания;
В – порядок условной нумерации штекеров в колодке моторедуктора

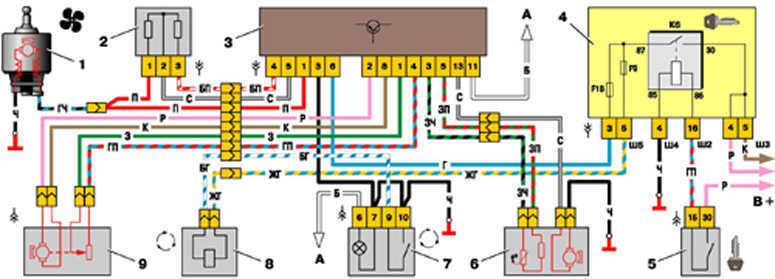

Схема системы автоматического управления отопителем

1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания

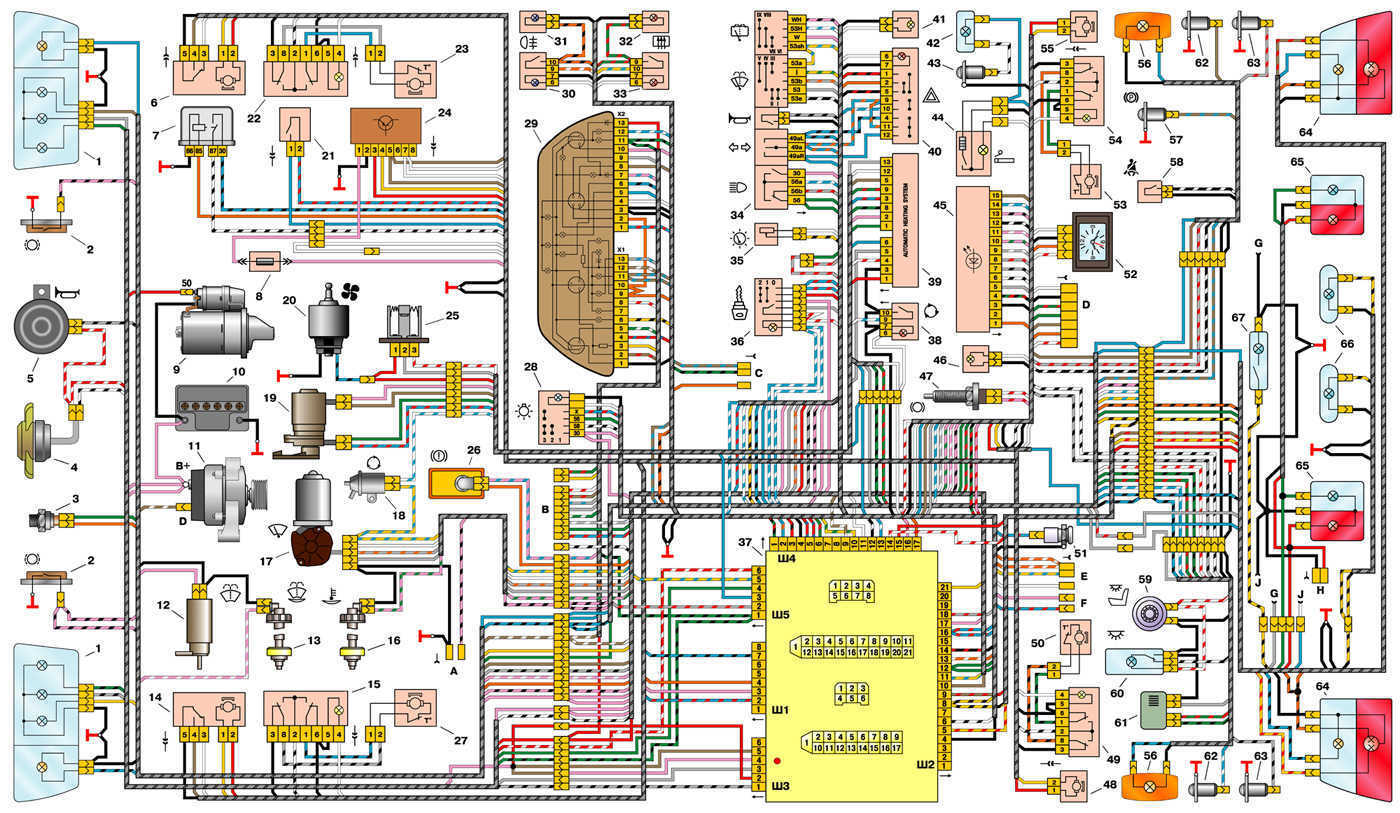

Электросхема оборудования автомобиля ВАЗ-21102

1 — блок-фара 35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов 36 — выключатель зажигания
3 — выключатель света заднего хода 37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя 38 — выключатель клапана рециркуляции
5 — звуковой сигнал 39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери 40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников 41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А 42 — лампа освещения вещевого ящика
9 — стартер 43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея 44 — прикуриватель
11 — генератор 45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла 46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости 47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери 48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери 49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости 50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла 51 — розетка для переносной лампы
18 — клапан рециркуляции 52 — часы
19 — микромоторедуктор привода заслонки отопителя 53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя 54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника 55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери 56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери 57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей 58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя 59 — плафон направленного света
26 — датчик уровня тормозной жидкости 60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери 61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения 62 — выключатель в стойке передней двери
29 — комбинация приборов 63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света 64 — наружный задний фонарь
31 — контрольная лампа противотуманного света 65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла 66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла 67 — фонарь освещения багажника
34 — подрулевой переключатель

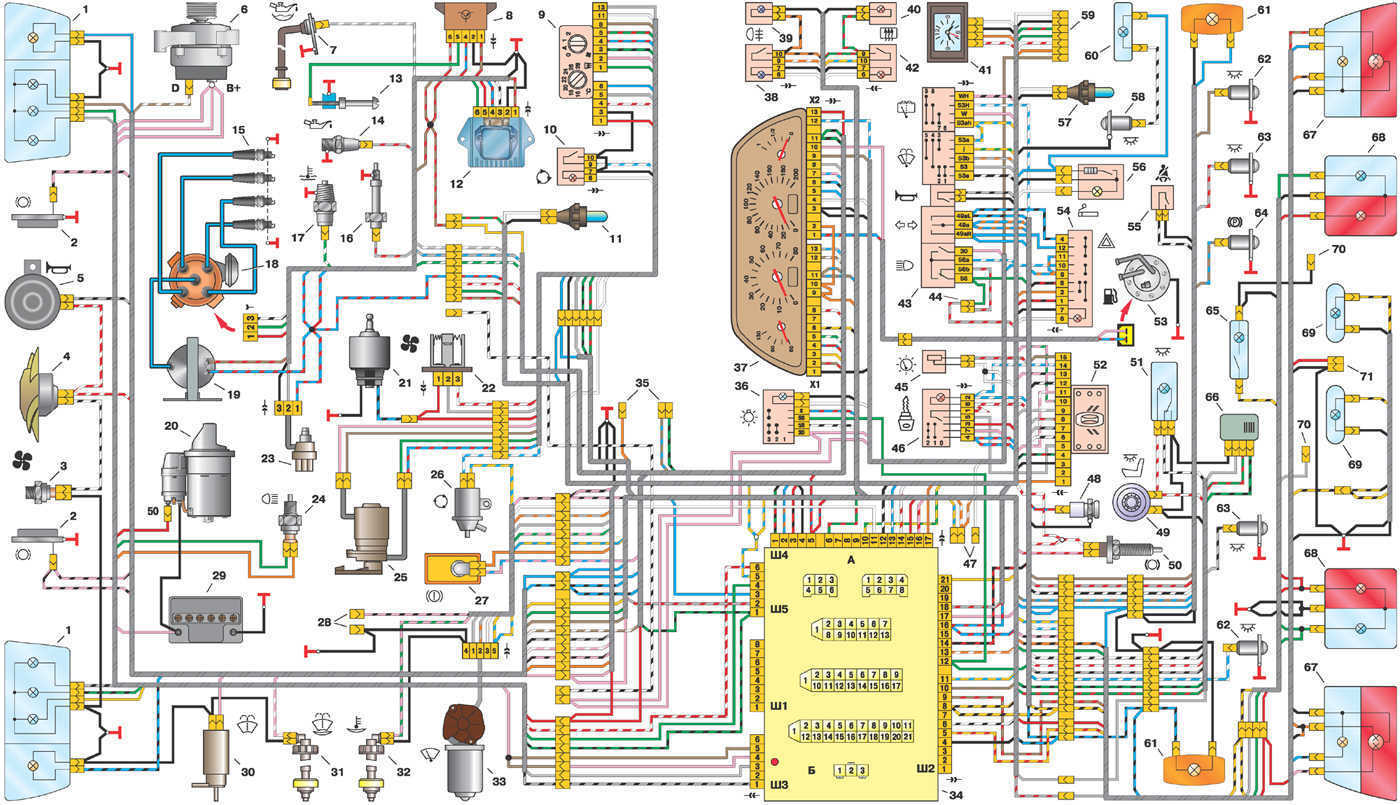

Схема оборудования с карбюраторным двигателем на ВАЗ 2110

1 – блок-фара 37 – комбинация приборов
2 – датчик износа колодок передних тормозов 38 – выключатель заднего противотуманного света
3 – датчик включения электродвигателя вентилятора 39 – контрольная лампа противотуманного света
4 – электродвигатель вентилятора системы охлаждения двигателя 40 – контрольная лампа обогрева заднего стекла
5 – звуковой сигнал 41 – часы
6 – генератор 42 – выключатель обогрева заднего стекла
7 – датчик уровня масла 43 – подрулевой переключатель
8 – блок управления электромагнитным клапаном карбюратора 44 – колодка для переключения проводов при установке блок-фар другого типа
9 – контроллер отопителя 45 – выключатель освещения приборов
10 – выключатель клапана рециркуляции 46 – выключатель зажигания
11 – лампа подсветки рычагов управления отопителем 47 – колодки для подключения жгута проводов очистителей фар
12 – коммутатор 48 – розетка для переносной лампы
13 – концевой выключатель карбюратора 49 – плафон направленного света
14 – датчик контрольной лампы давления масла 50 – выключатель сигнала торможения
15 – свечи зажигания 51 – плафон освещения салона
16 – электромагнитный клапан карбюратора 52 – блок бортовой системы контроля
17 – датчик указателя температуры охлаждающей жидкости 53 – датчик указателя уровня топлива
18 – распределитель зажигания 54 – выключатель аварийной сигнализации
19 – катушка зажигания 55 – датчик ремня безопасности водителя
20 – стартер 56 – прикуриватель
21 – электродвигатель вентилятора отопителя 57 – лампа подсветки пепельницы
22 – дополнительный резистор электродвигателя отопителя 58 – выключатель лампы освещения вещевого ящика
23 – датчик скорости 59 – колодка для подключения бортового компьютера
24 – выключатель света заднего хода 60 – лампа освещения вещевого ящика
25 – микромоторедуктор привода заслонки отопителя 61 – боковой указатель поворота
26 – клапан рециркуляции 62 – выключатель в стойке передней двери
27 – датчик уровня тормозной жидкости 63 – выключатель в стойке задней двери
28 – колодки для подключения электродвигателя омывателя заднего стекла 64 – выключатель контрольной лампы стояночного тормоза
29 – аккумуляторная батарея 65 – фонарь освещения багажника
30 – электродвигатель омывателя ветрового стекла 66 – датчик температуры воздуха в салоне
31 – датчик уровня омывающей жидкости 67 – наружный задний фонарь
32 – датчик уровня охлаждающей жидкости 68 – внутренний задний фонарь
33 – электродвигатель очистителя ветрового стекла 69 – фонарь освещения номерного знака
34 – монтажный блок 70 – колодка для подключения элемента обогрева заднего стекла
35 – колодки для подключения жгута предупредительного света 71 – колодка для подключения дополнительного сигнала торможения
36 – переключатель наружного освещения

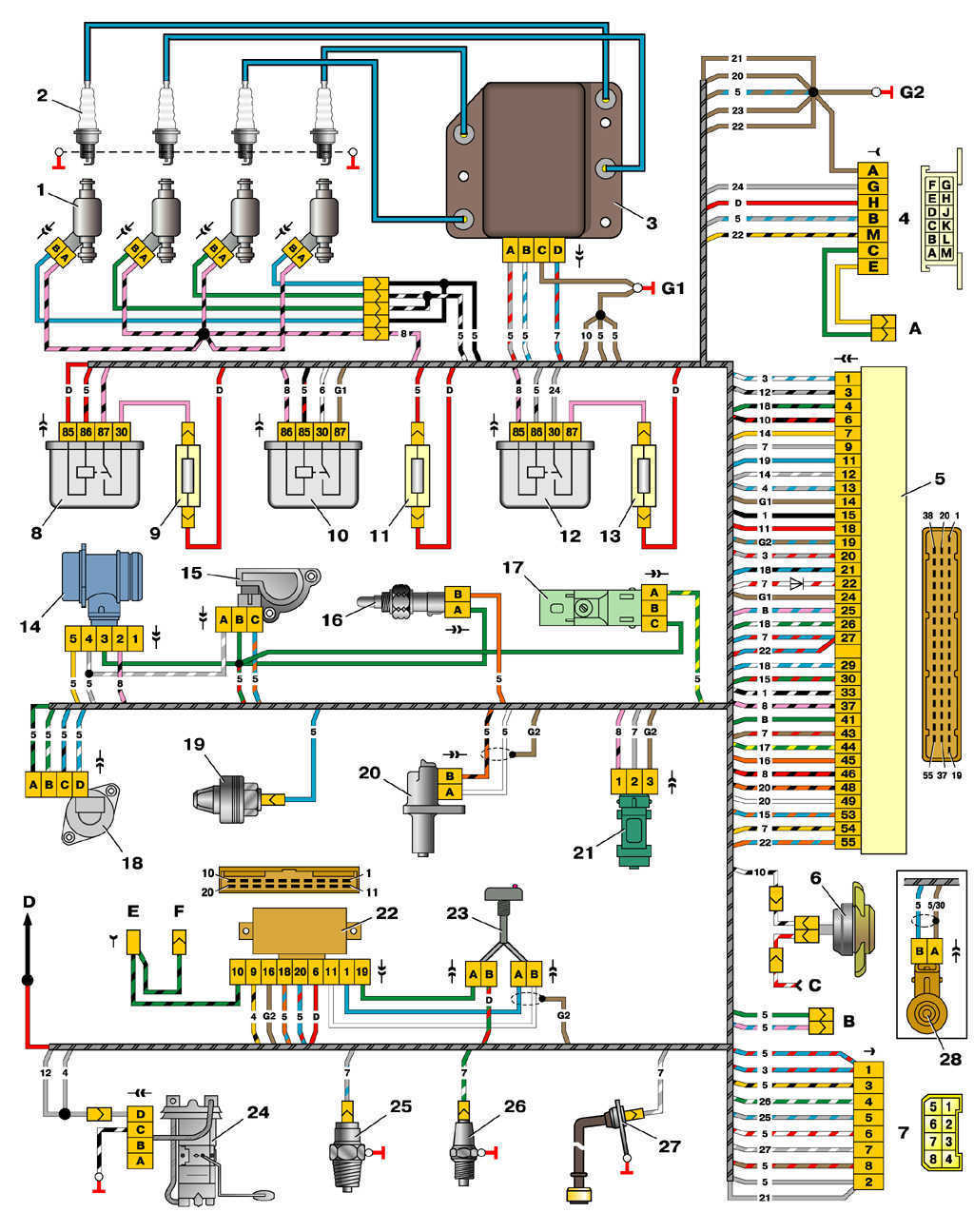

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности России автомобиля ВАЗ-21102

1 – форсунки 15 – датчик положения дроссельной заслонки
2 – свечи зажигания 16 – датчик температуры охлаждающей жидкости
3 – модуль зажигания 17 – CO-потенциометр (на автомобилях с модифицированной системой управления не устанавливается, регулировка СО производится с помощью прибора DST-2 через колодку диагностики)
4 – колодка диагностики 18 – регулятор холостого хода
5 – контроллер (с 2000 года выпускается модификация системы с контроллерами М1.5.4N или «Январь-5.1») 19 – датчик детонации
6 – электродвигатель вентилятора системы охлаждения 20 – датчик положения коленчатого вала
7 – колодка, присоединяемая к жгуту проводов панели приборов 21 – датчик скорости автомобиля
8 – главное реле 22 – блок управления иммобилайзера
9 – предохранитель, соединенный с главным реле 23 – индикатор состояния иммобилайзера
10 – реле электровентилятора 24 – электробензонасос с датчиком уровня топлива
11 – предохранитель, соединенный с реле электровентилятора 25 – датчик контрольной лампы давления масла
12 – реле электробензонасоса 26 – датчик указателя температуры охлаждающей жидкости
13 – предохранитель, соединенный с реле электробензонасоса 27 – датчик уровня масла
14 – датчик массового расхода воздуха 28 – датчик детонации (устанавливается на автомобилях с модифицированной системой управления)
