RU Более поздняя версия Audi A4 от 2000 г.в. и выше. Все двигатели с водяным охлаждением и расположением в двигательном отсеке вдоль автомобиля. Выпускаются модели с передним или полным приводом «Quattro». На полноприводных моделях установлен межосевой дифференциал «Torsen» с автоматической блокировкой. В зависимости от комплектации устанавливается полностью синхронизированная 5- или 6-ступенчатая РКПП, либо АТ Tiptronic с динамической программой переключения DSP или Multitronic с динамической программой регулирования DPR. Передняя подвеска – независимая, четырёхрычажная McPherson с винтовыми пружинами, телескопическими газонаполненными амортизаторами и трубчатой штангой стабилизатора. Балка моста крепится к кузову на резино-металлических опорах.

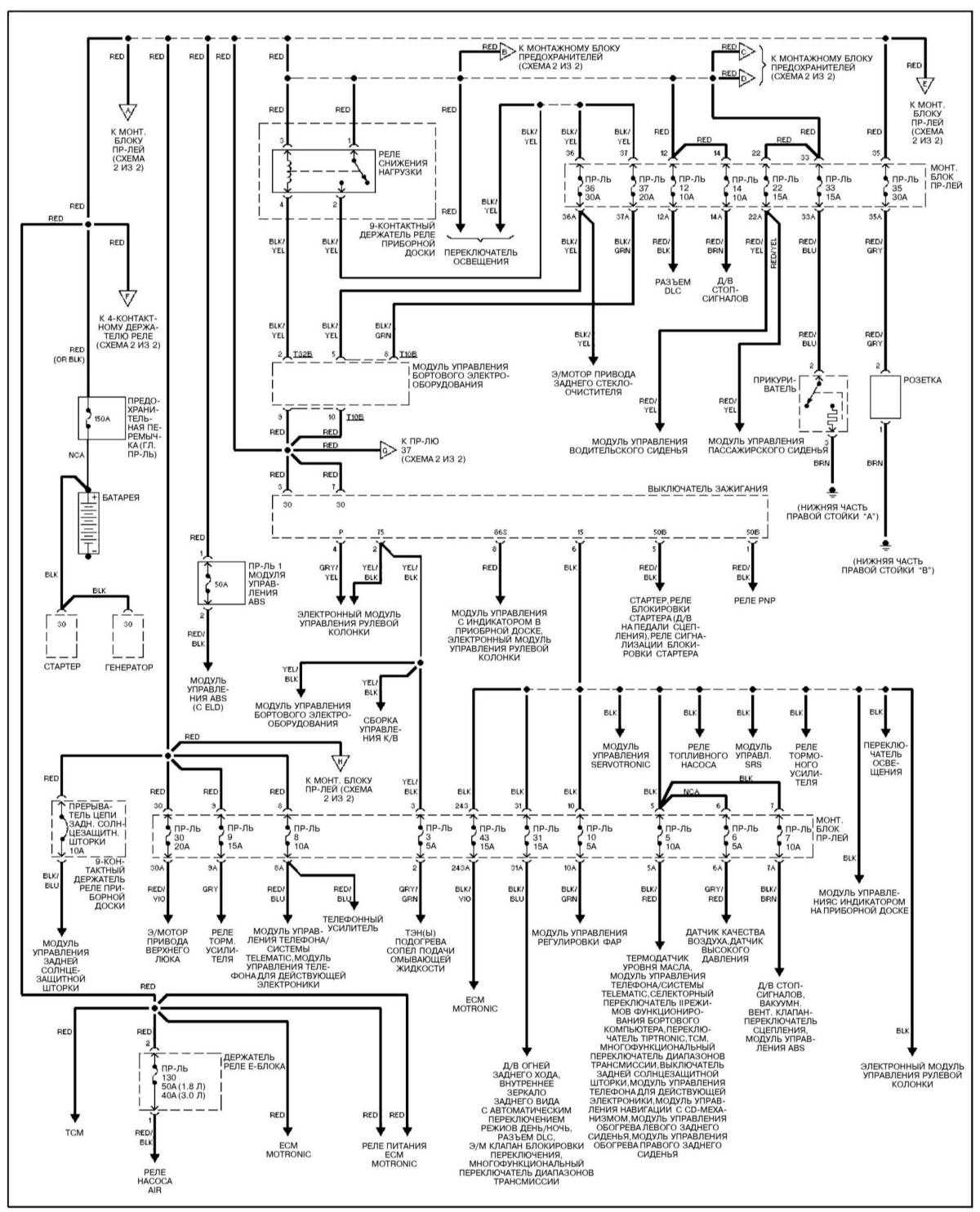

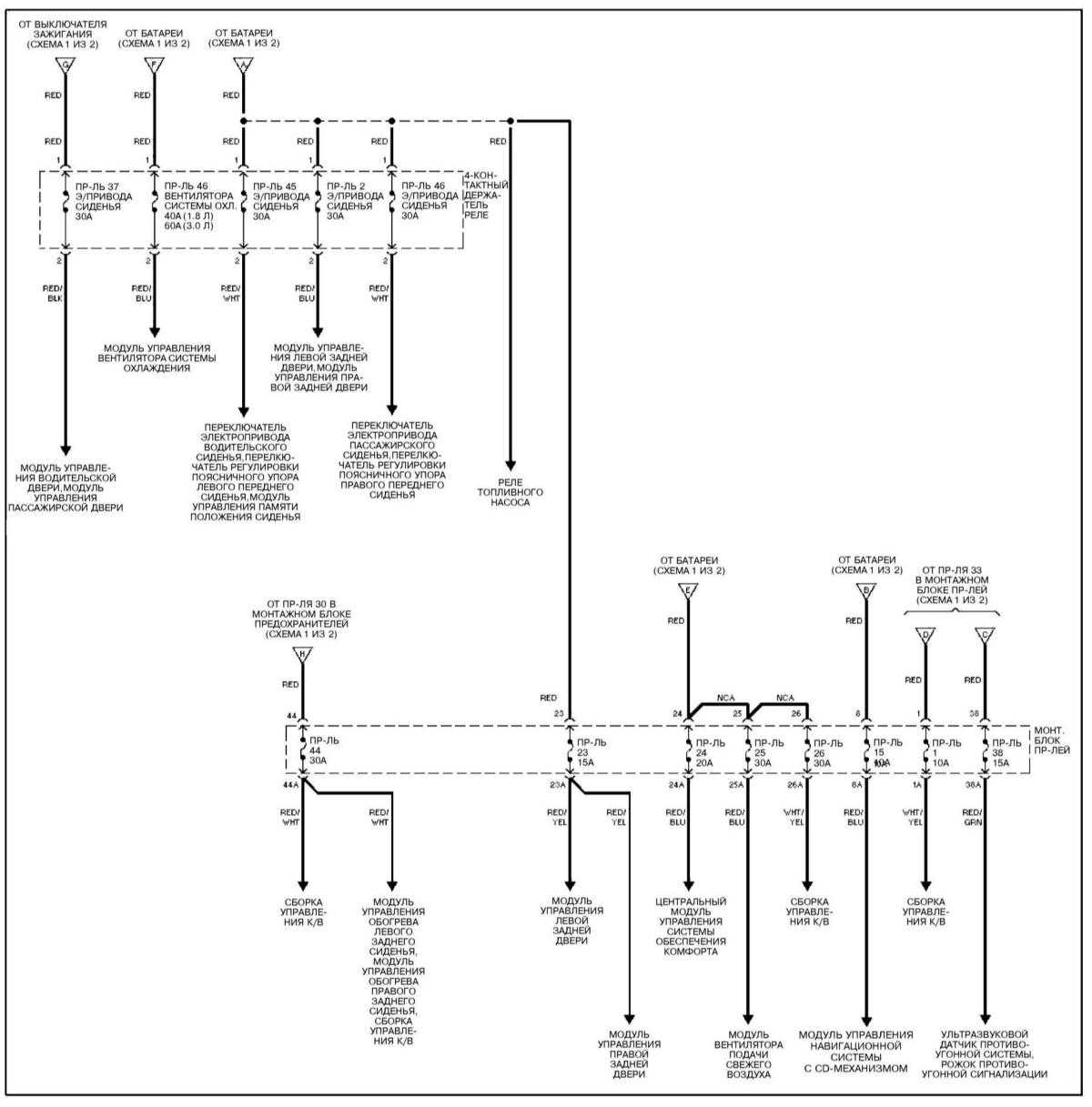

Схема распределения питания на Ауди А4

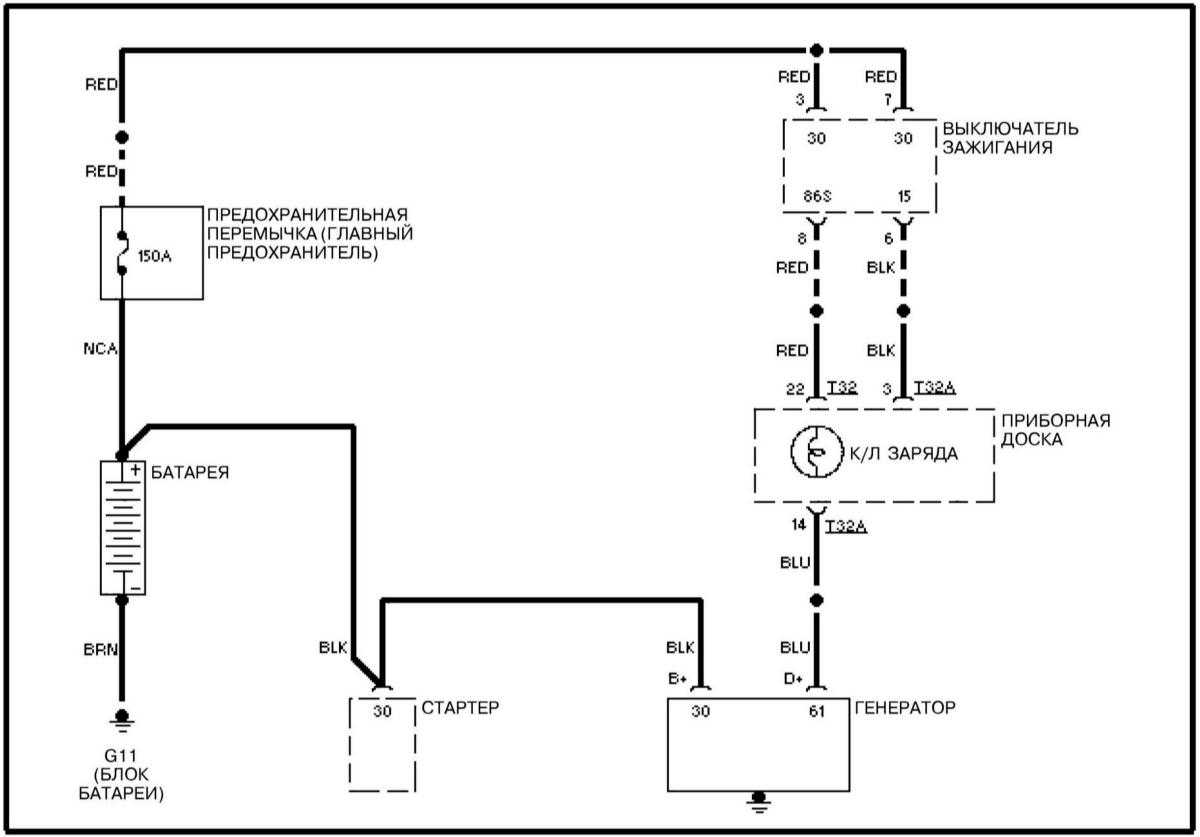

Эл.схема системы зарядки на Audi A4

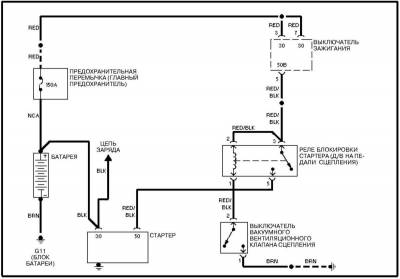

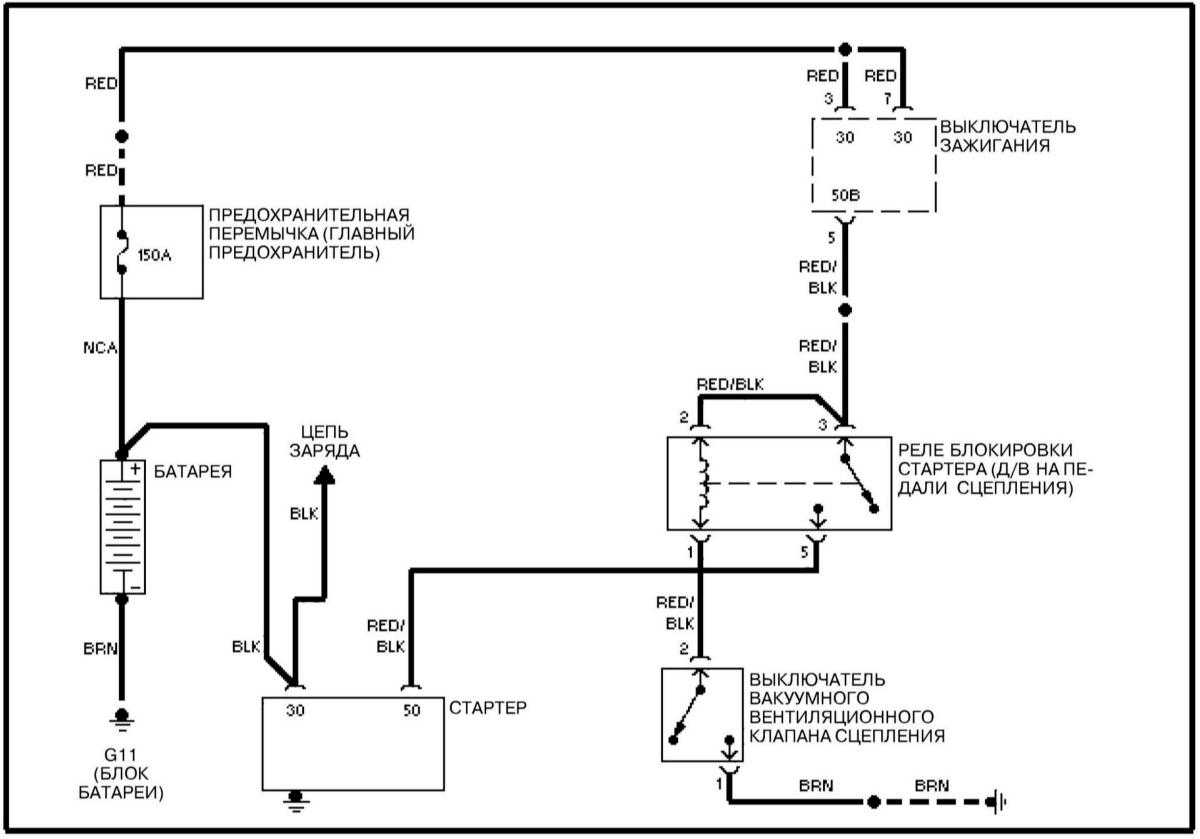

Система запуска, модели РКПП — схема

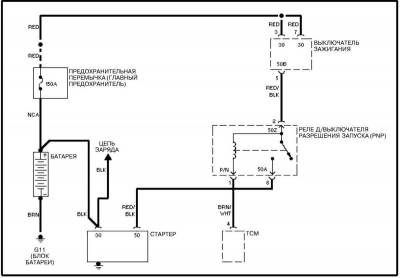

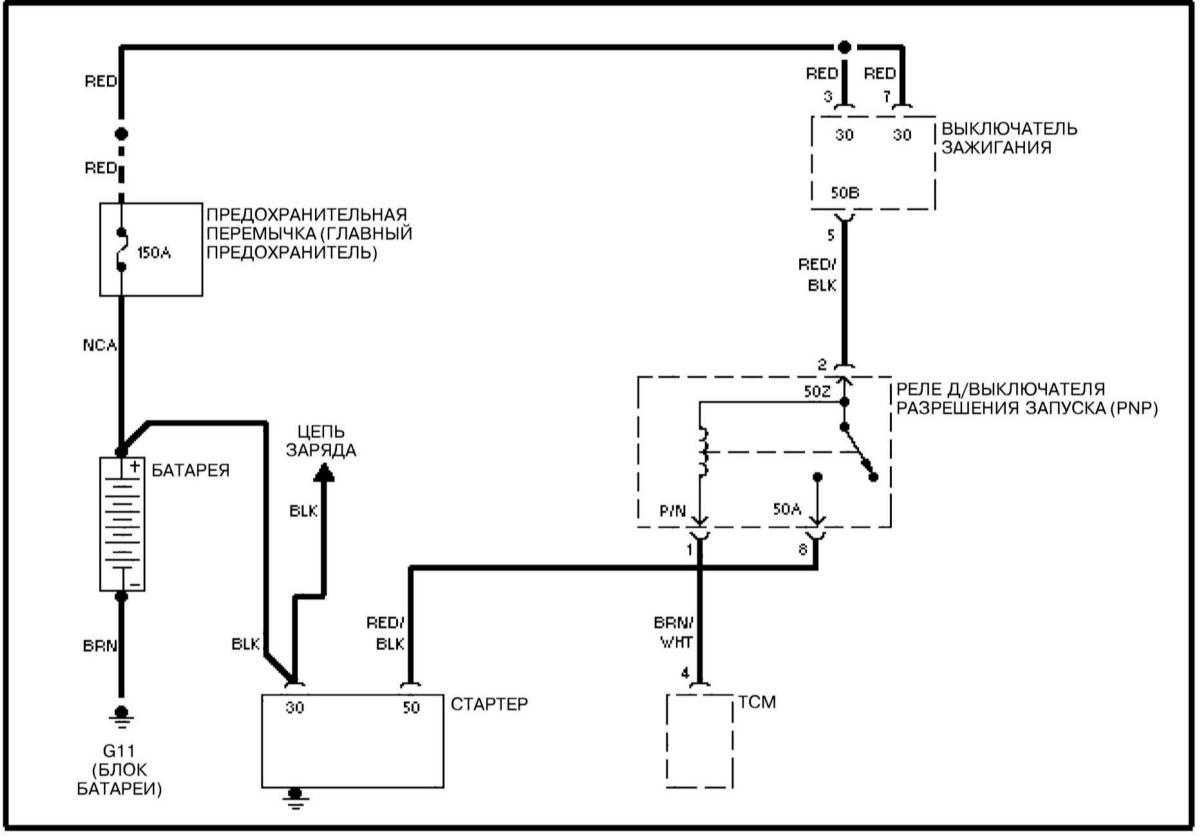

Схема системы запуска, модели с CVT

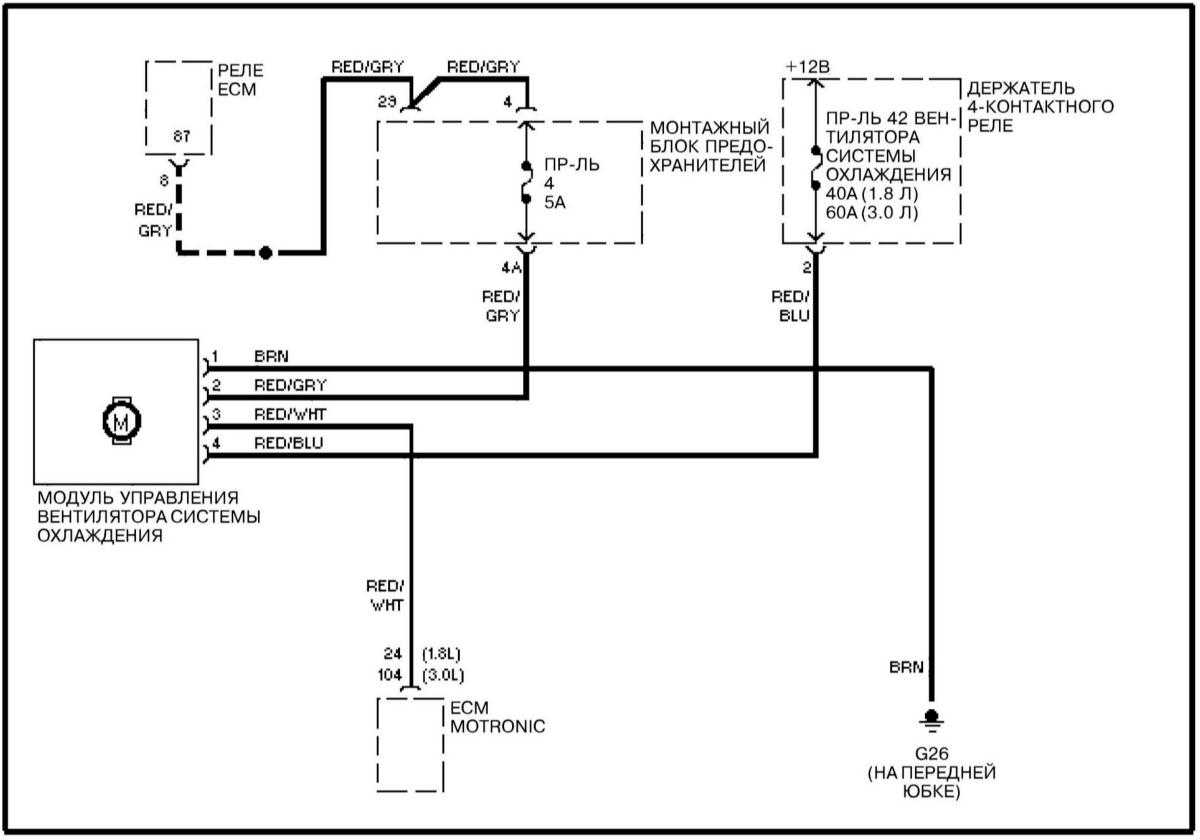

Вентилятор системы охлаждения — эл.схема на Ауди А4

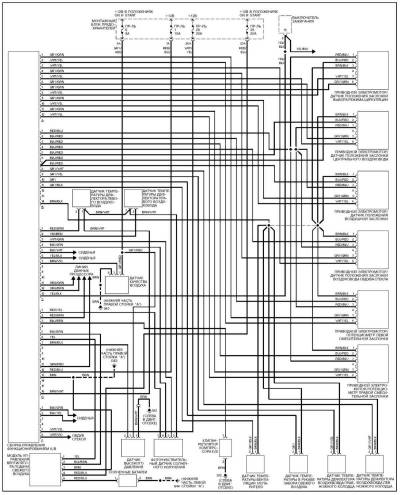

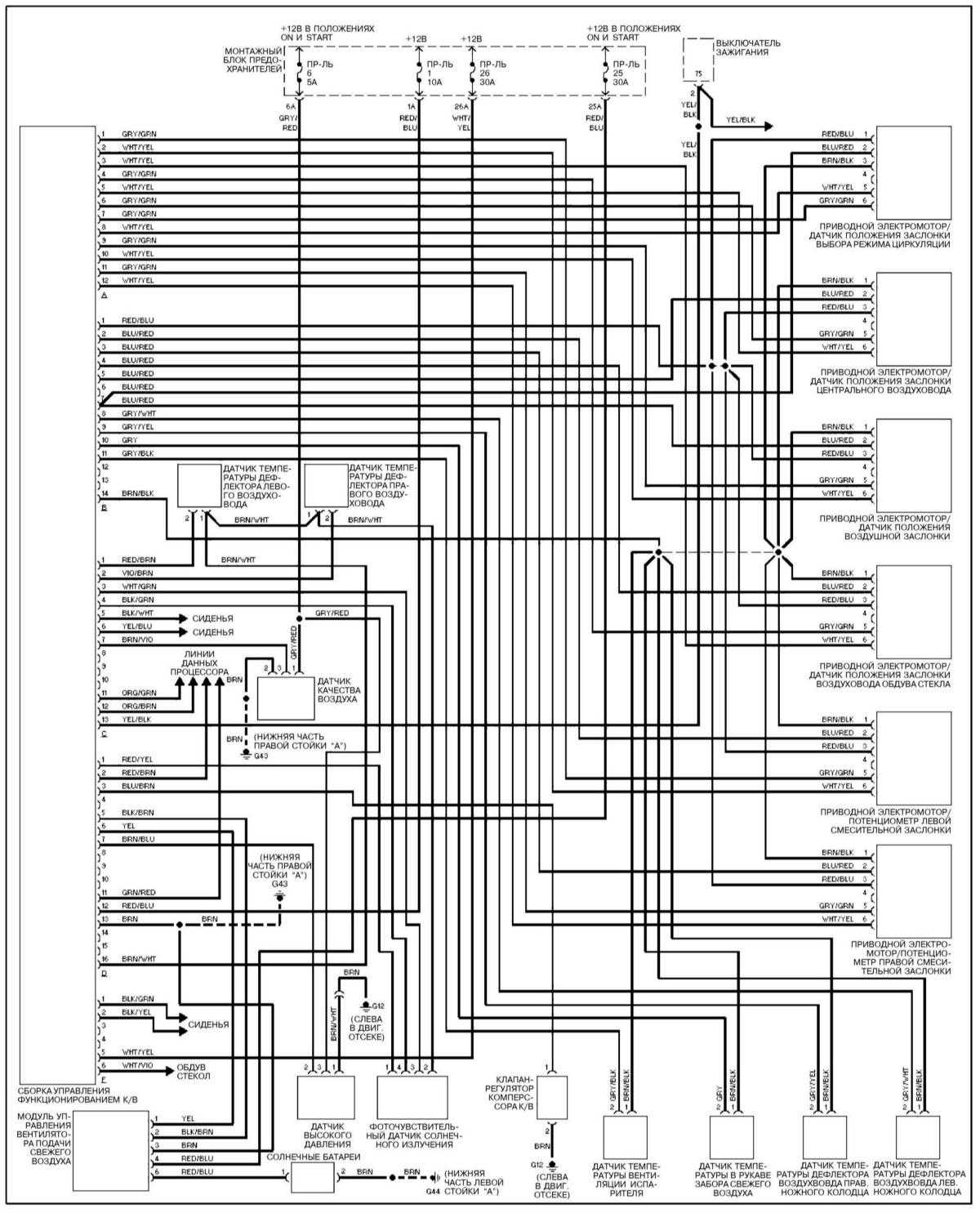

Схема системы автоматического кондиционирования воздуха
Эл.схема диагностического разъема DLC на
Частые вопросы: предохранители и реле Ауди А4 2
Где находится блок предохранителей на Ауди А4 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ауди А4 2 — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Ауди А4 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ауди А4 2?
Схема и таблица предохранителей Ауди А4 2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ауди А4 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ауди А4 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ауди А4 2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Ауди А4 2?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Ауди А4 2 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Ауди А4 2 сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
