RU Электросхемы оборудования на Saab 95 1997-2004 г.в. Полностью независимая подвеска передних колёс состоит из стоек Мак-Ферсона, поперечных рычагов и стабилизатора. Задняя полностью независимая подвеска включает в себя продольный рычаг, 2 поперечные тяги и стабилизатор. Тормоза оснащены вакуумным усилителем. Все тормозные механизмы дисковые. Штатно установлена система ABS. В качестве дополнительного оборудования могут устанавливаться системы управления устойчивостью автомобиля (TCS и ESP). Рулевое управление реечное, с гидроусилителем. На все модели серийно устанавливаются подушки безопасности водителя и переднего пассажира, а также боковые подушки безопасности.

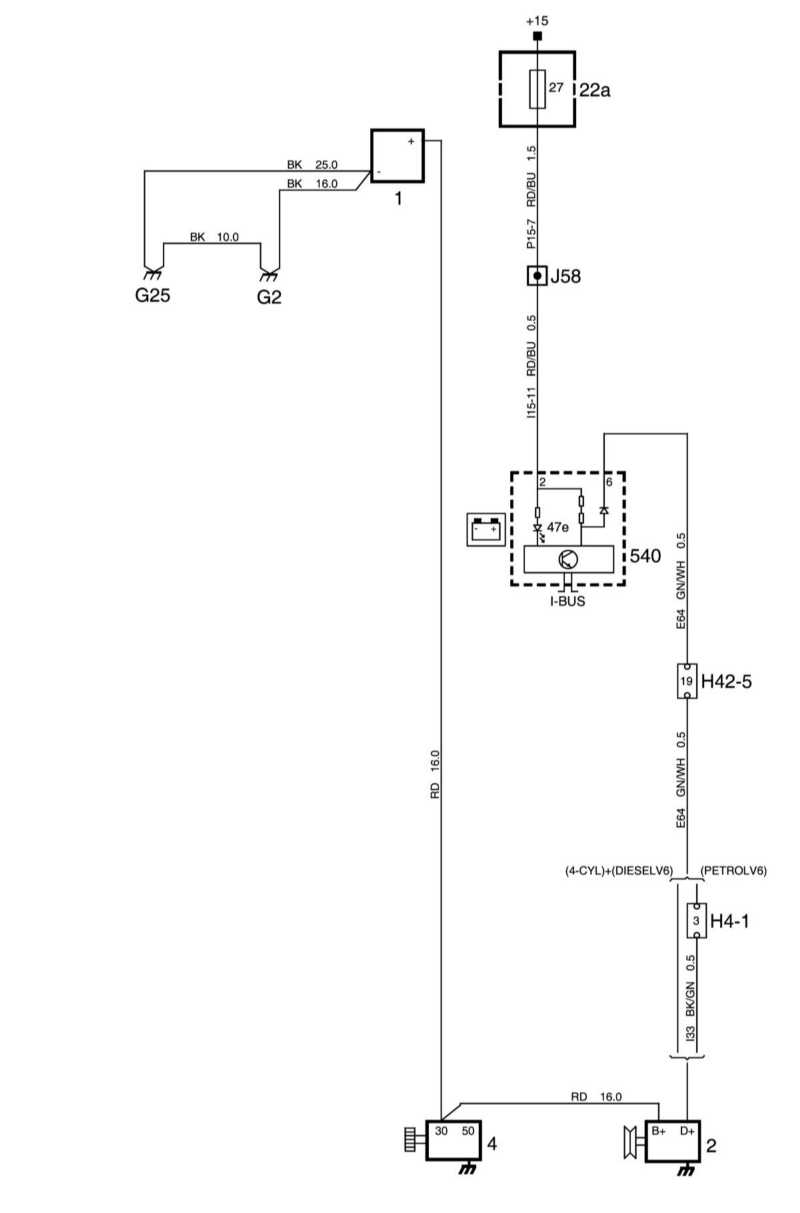

Схема системы заряда батареи на Saab 95

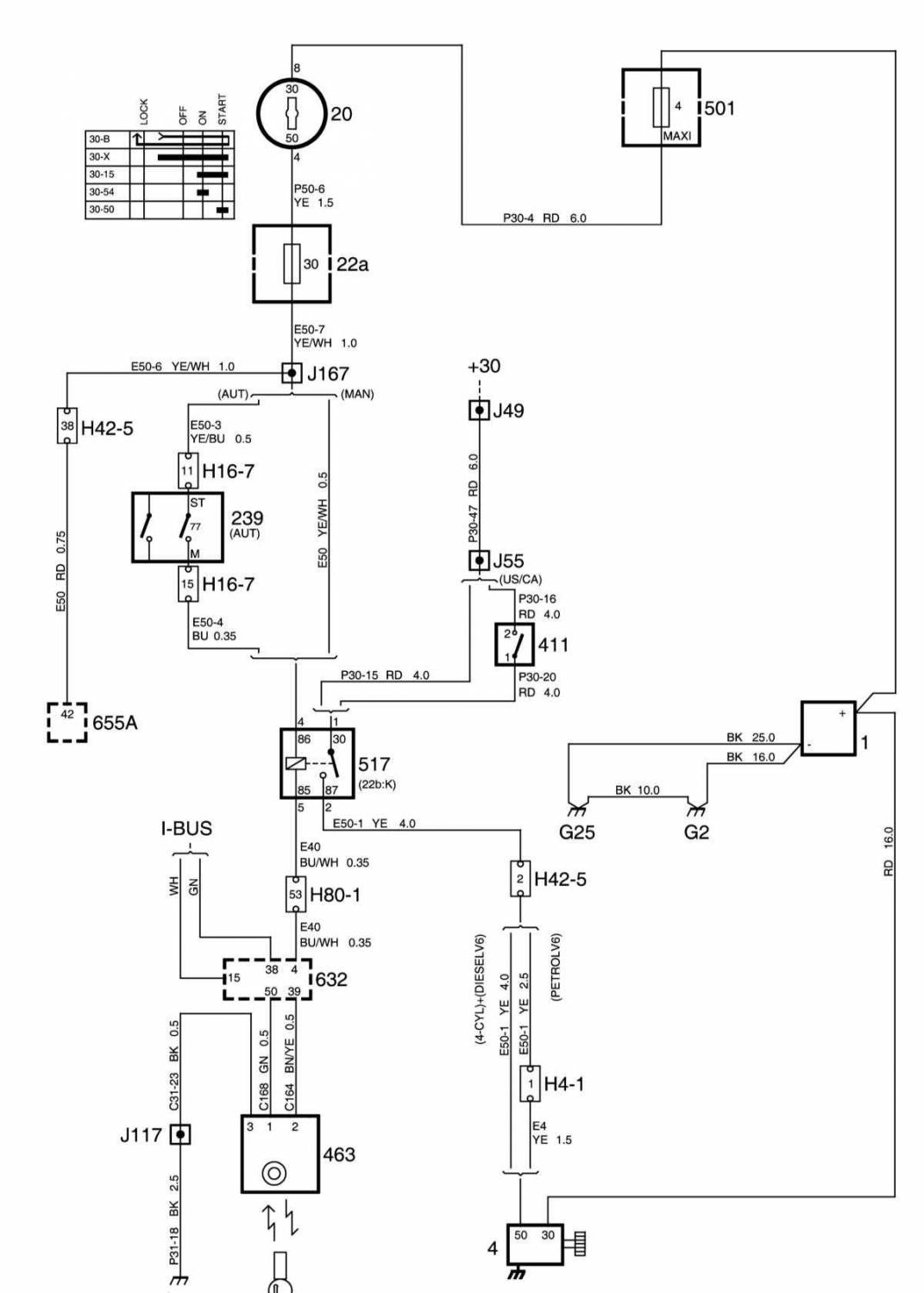

Схема системы запуска с иммобилизатором двигателя

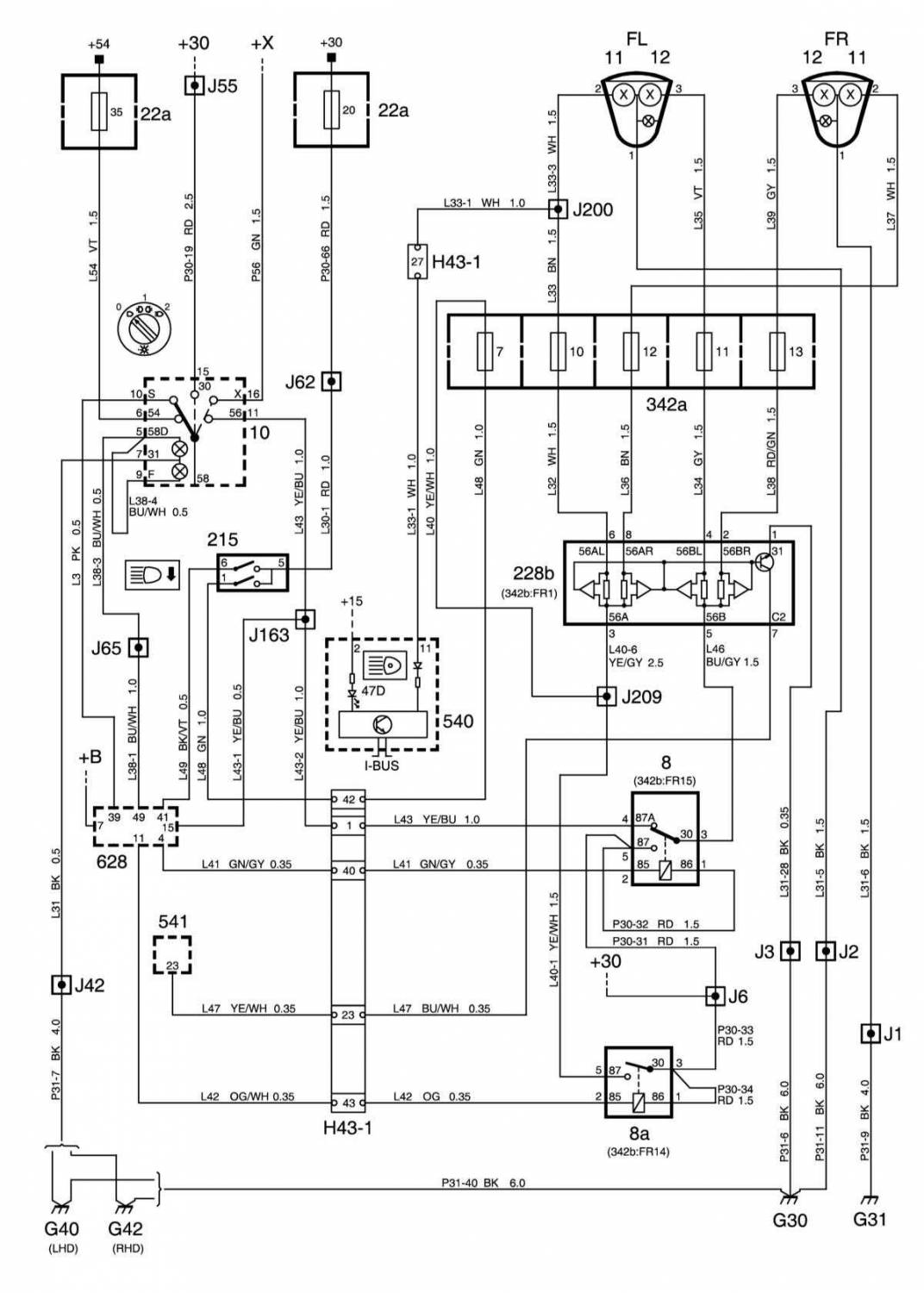

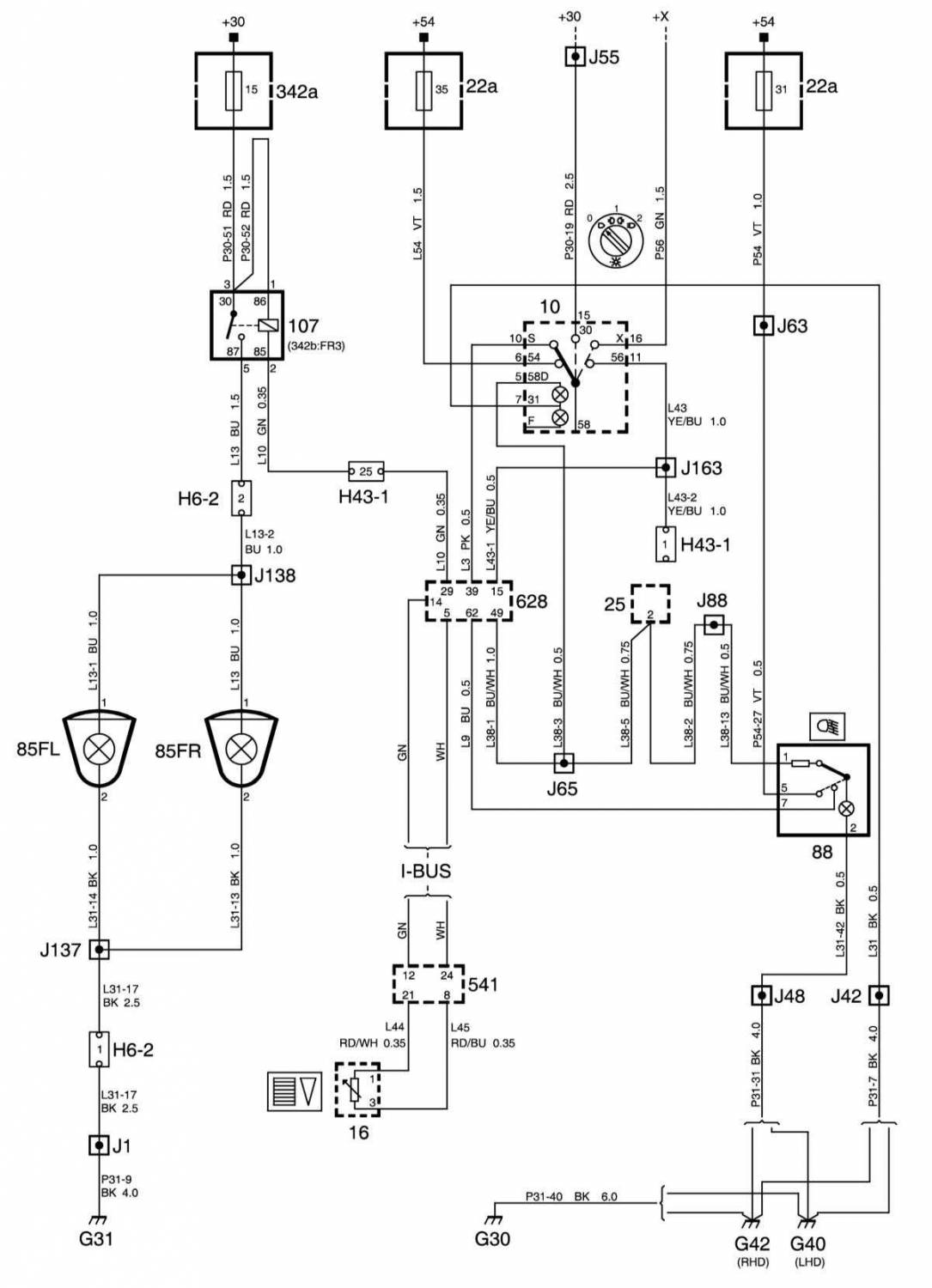

Галогенные фары — электросхема

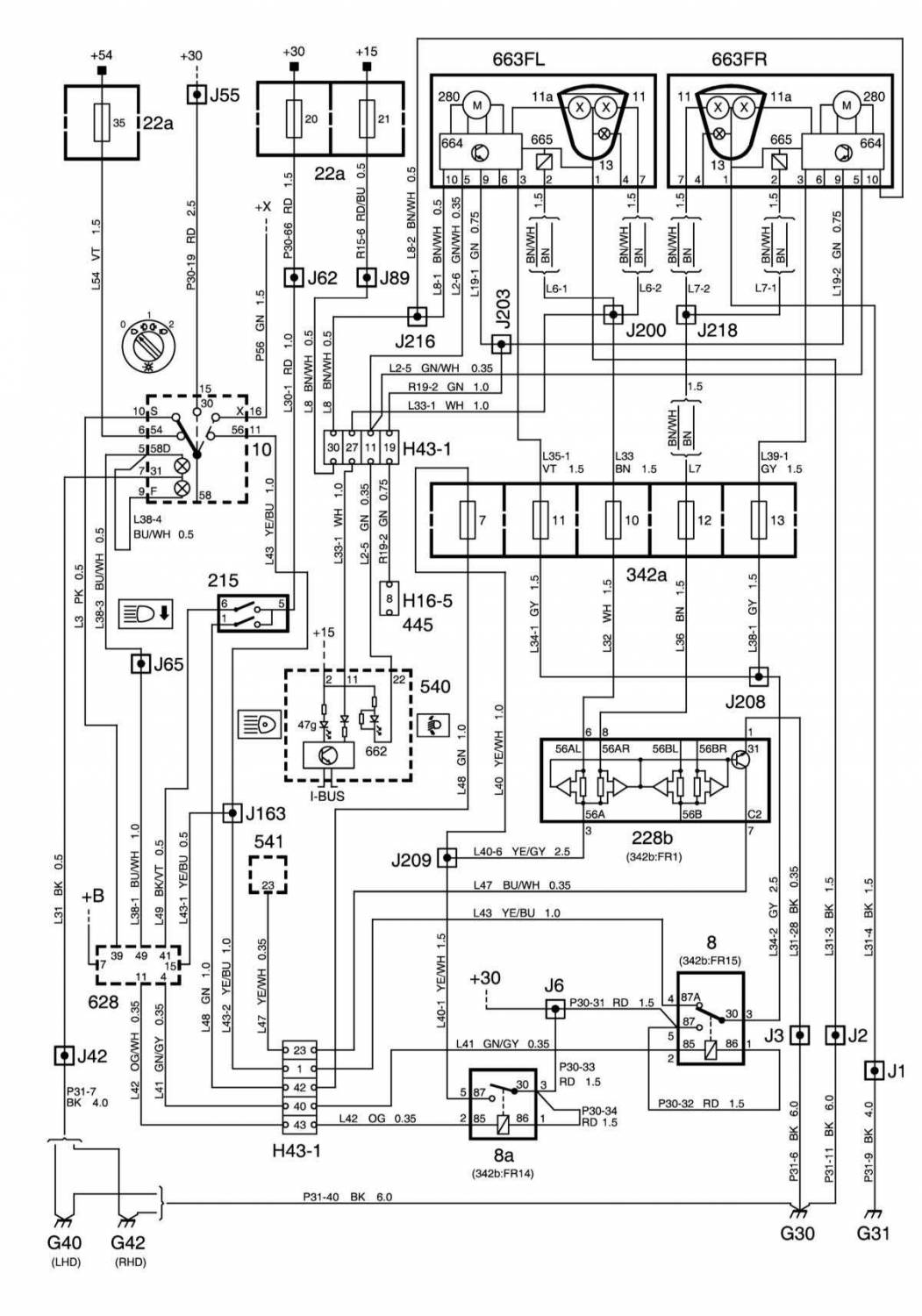

Ксеноновые фары — эл.схема

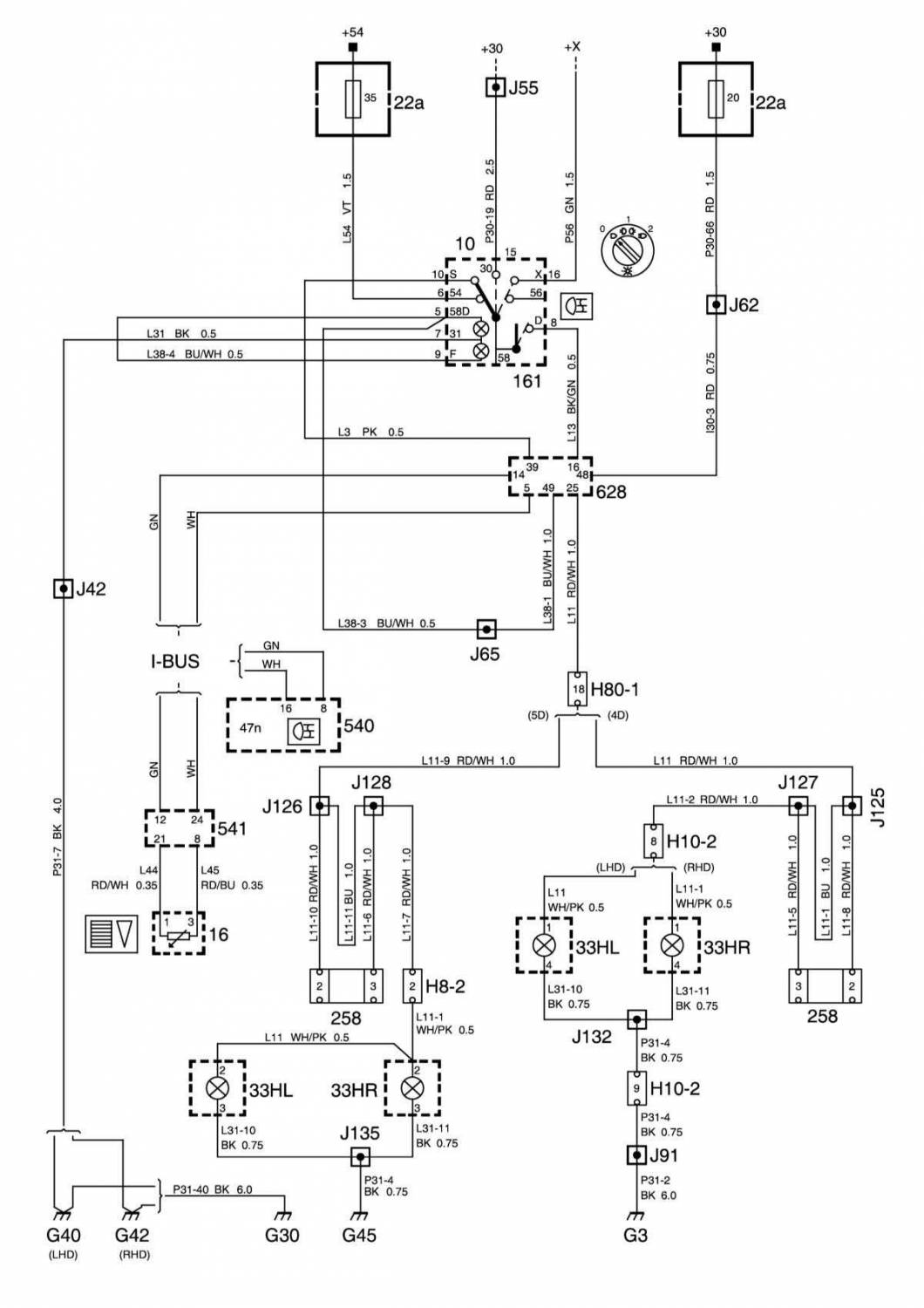

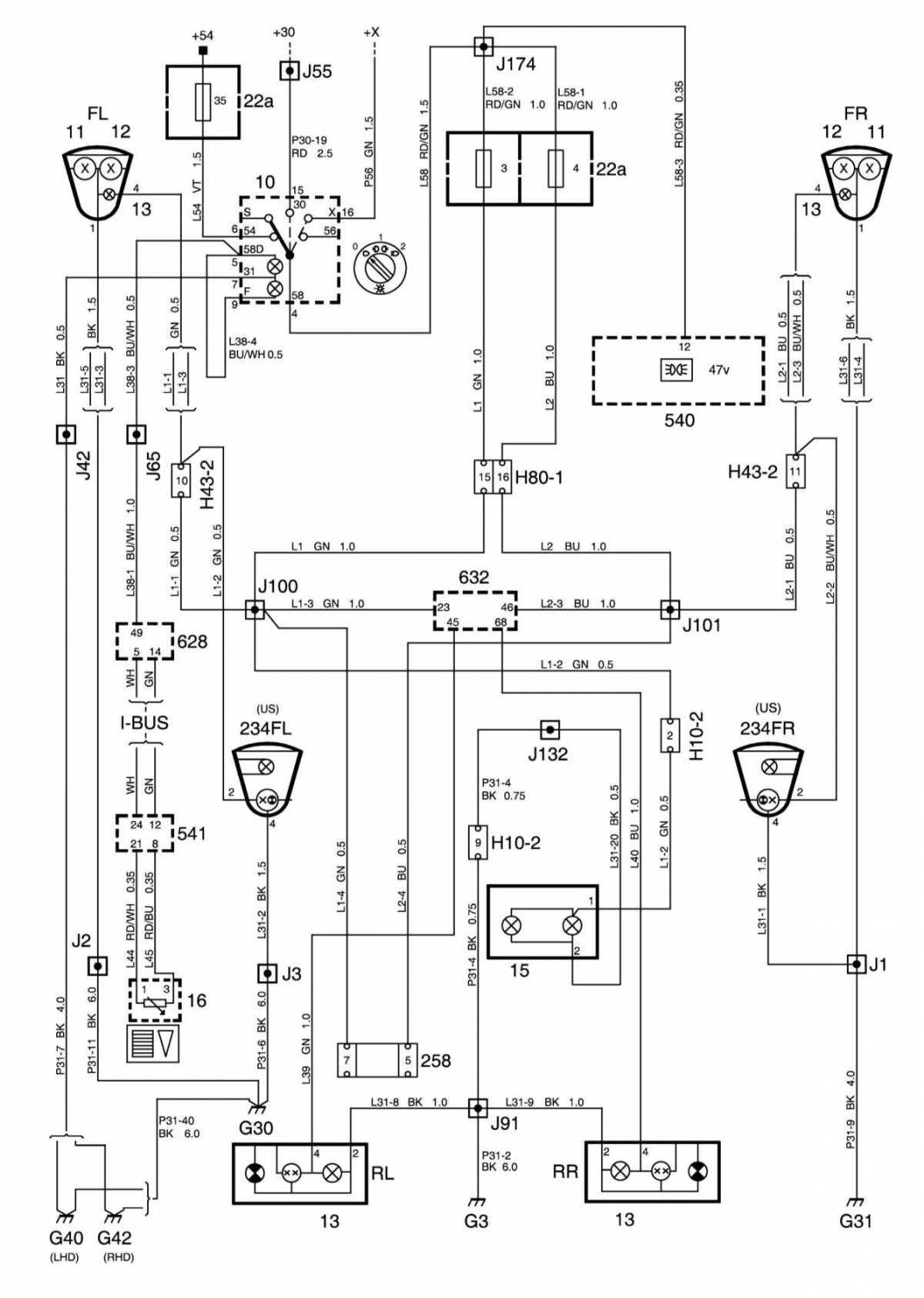

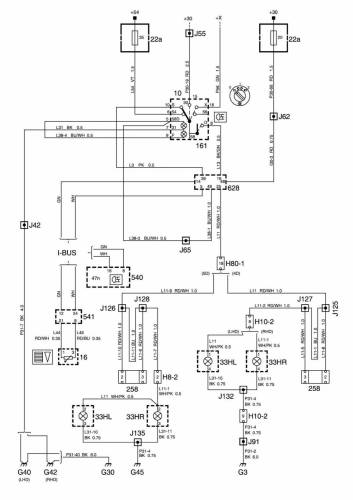

Стояночные огни — схема на седан и универсал
Противотуманные фары — схема

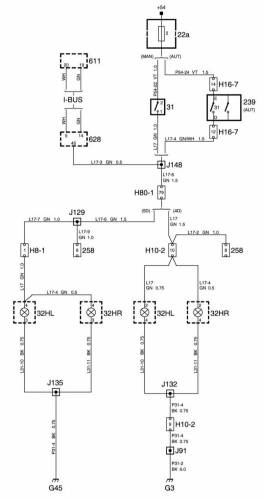

Стоп-сигналы — электросхема

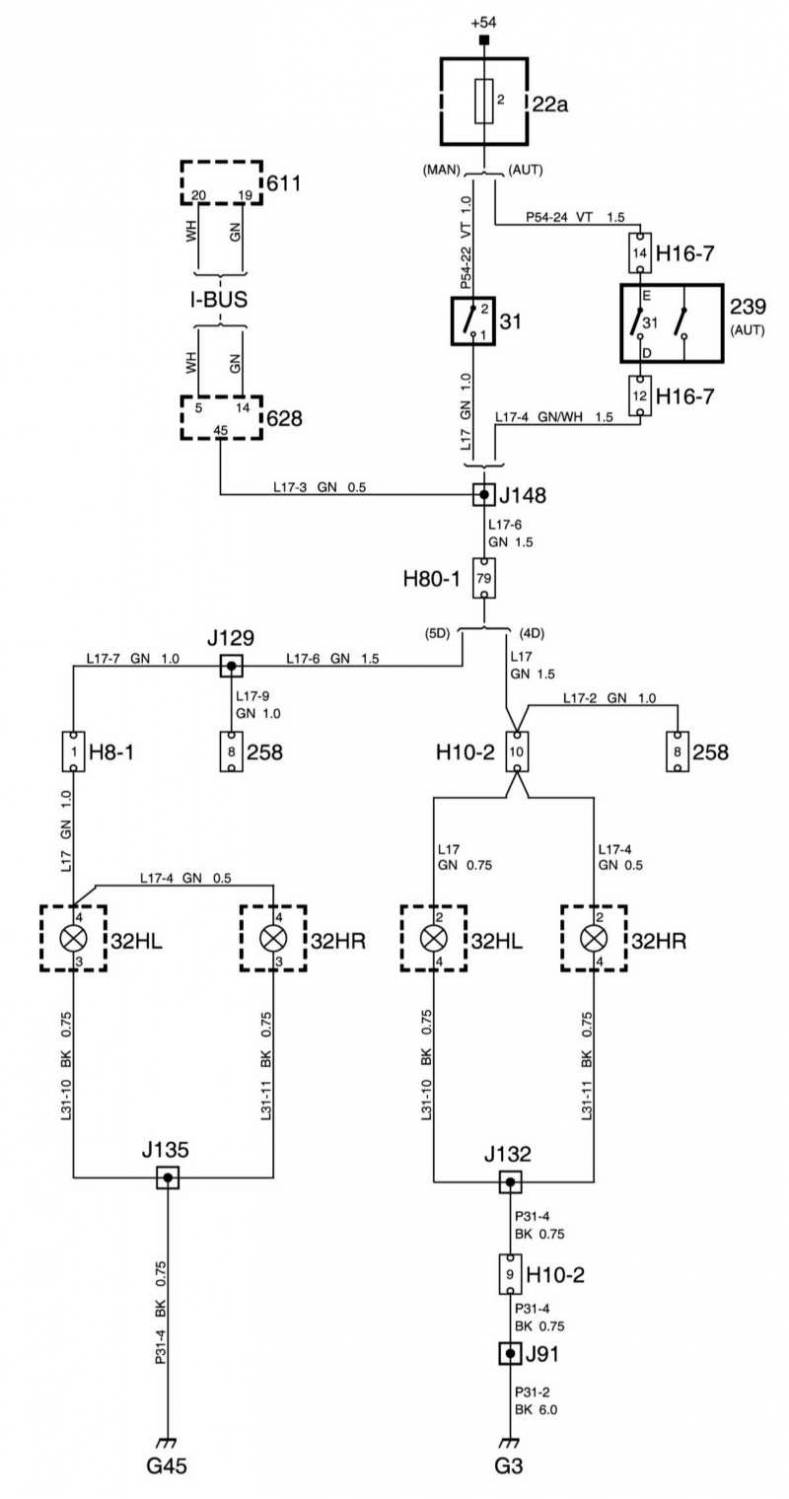

Фонари заднего хода — эл.схема

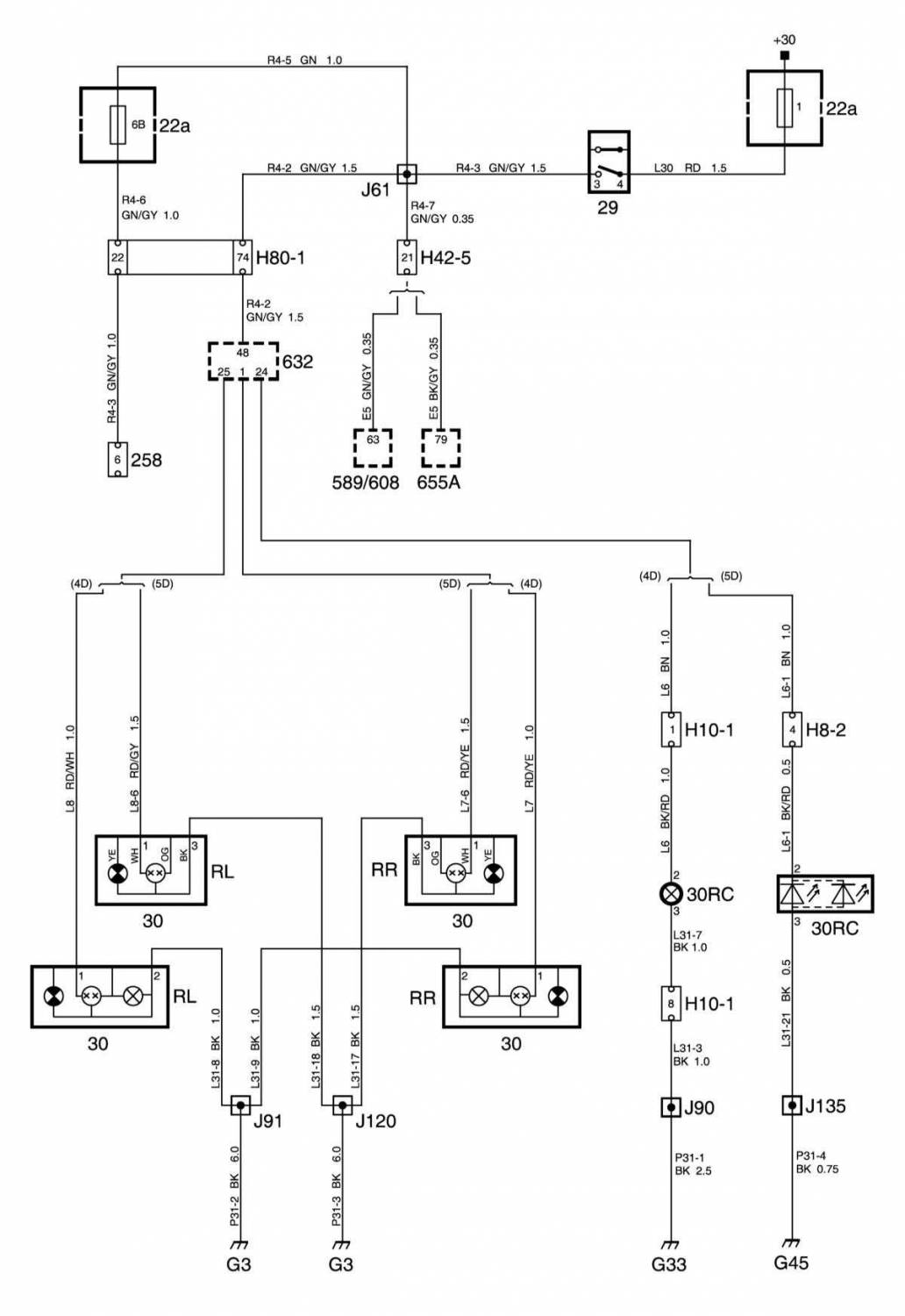

Задние туманные фонари — схема

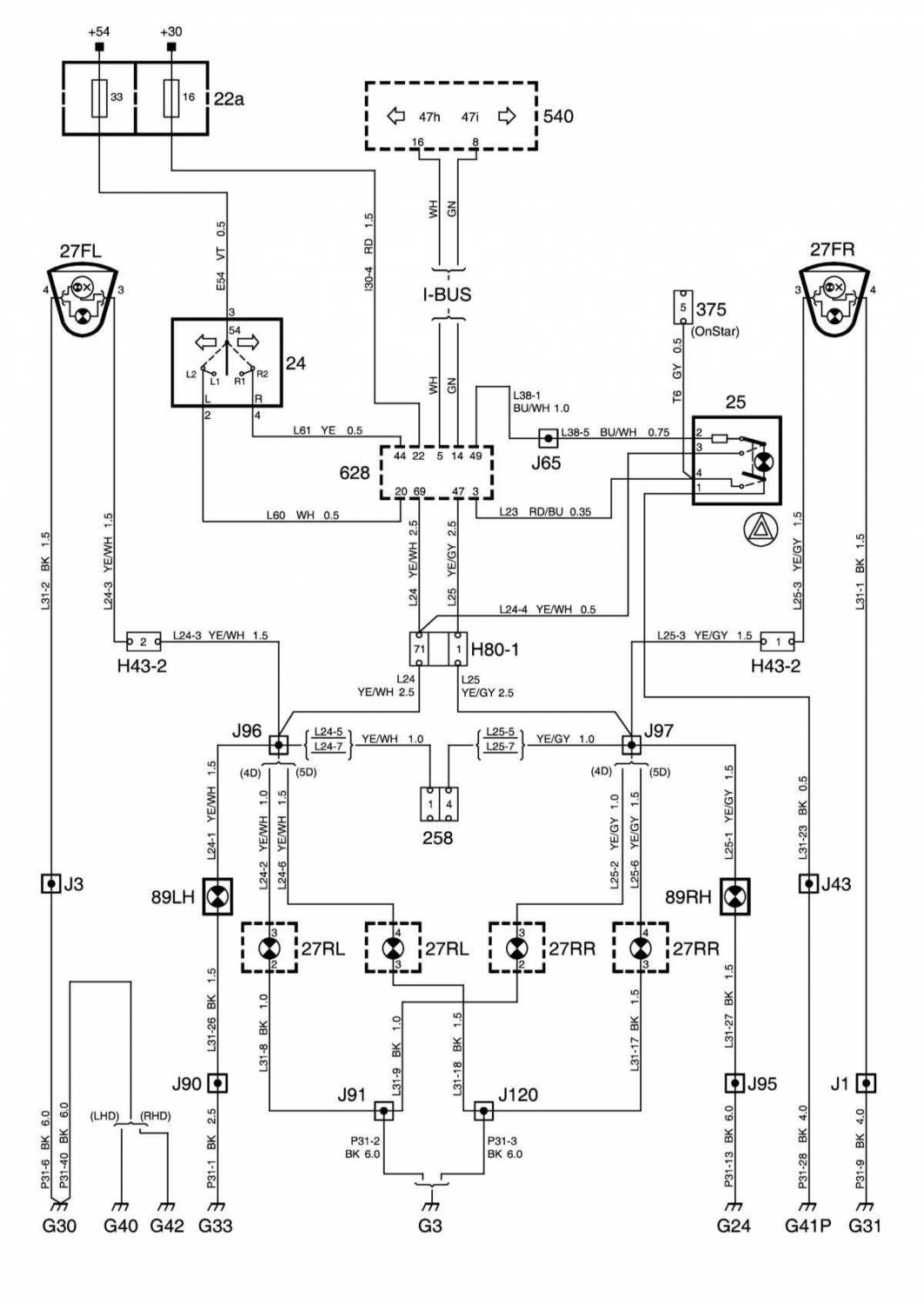

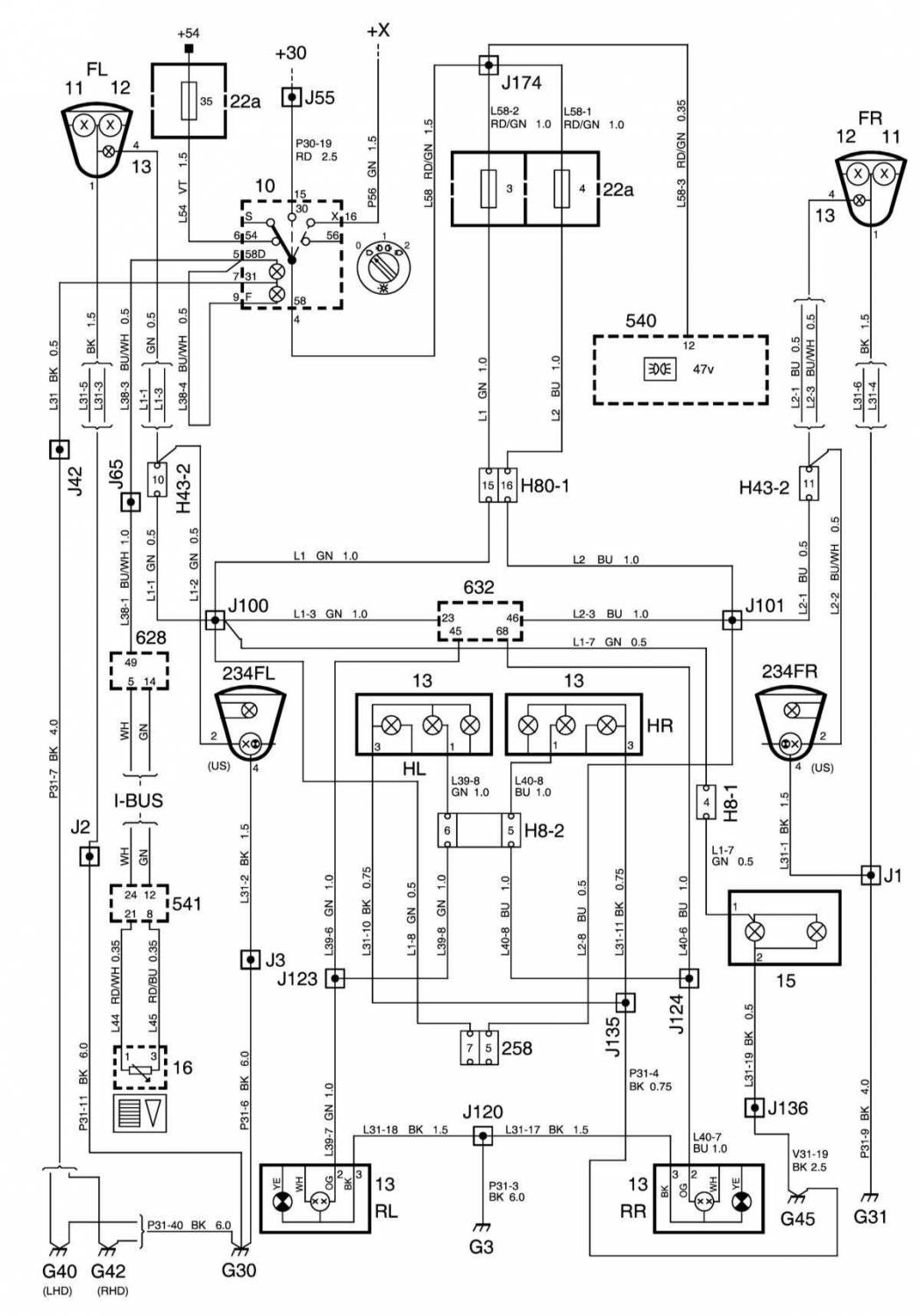

Указатели поворотов и аварийная сигнализация — электросхема

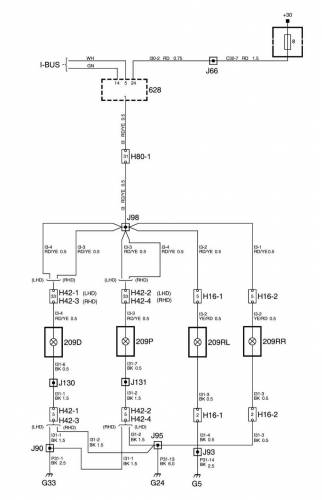

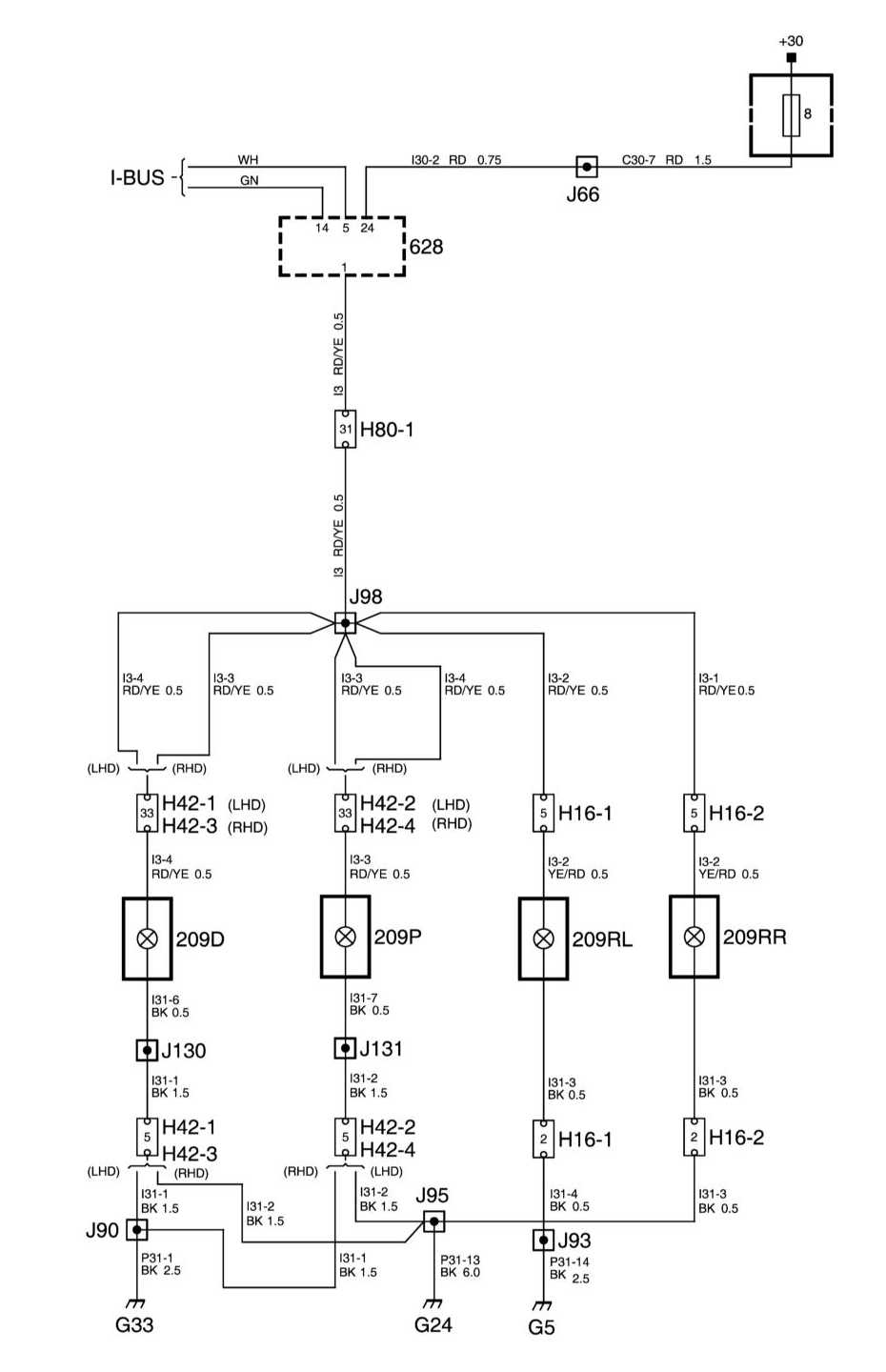

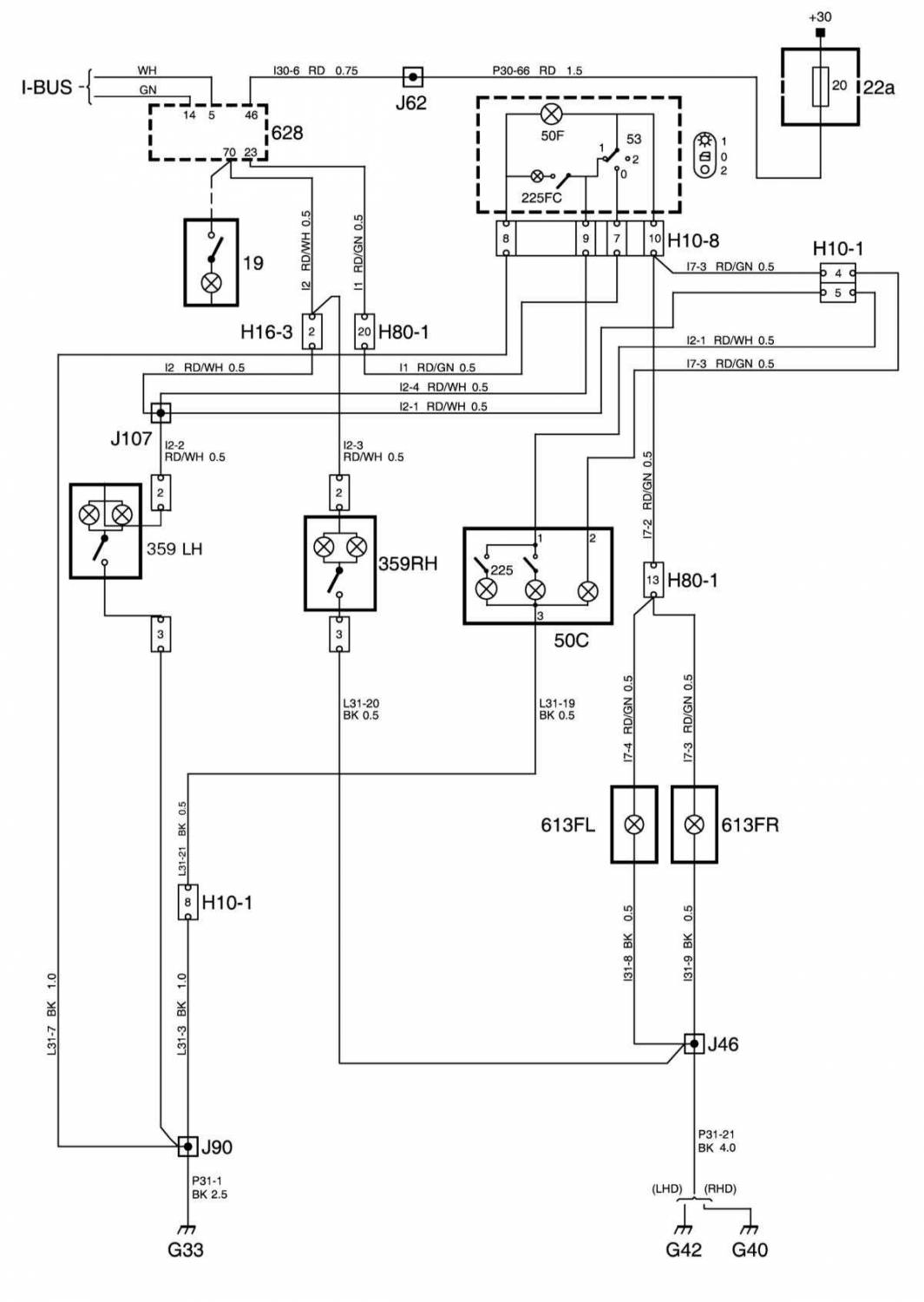

Внутреннее освещение, лампы для чтения — эл.схема на Сааб 95

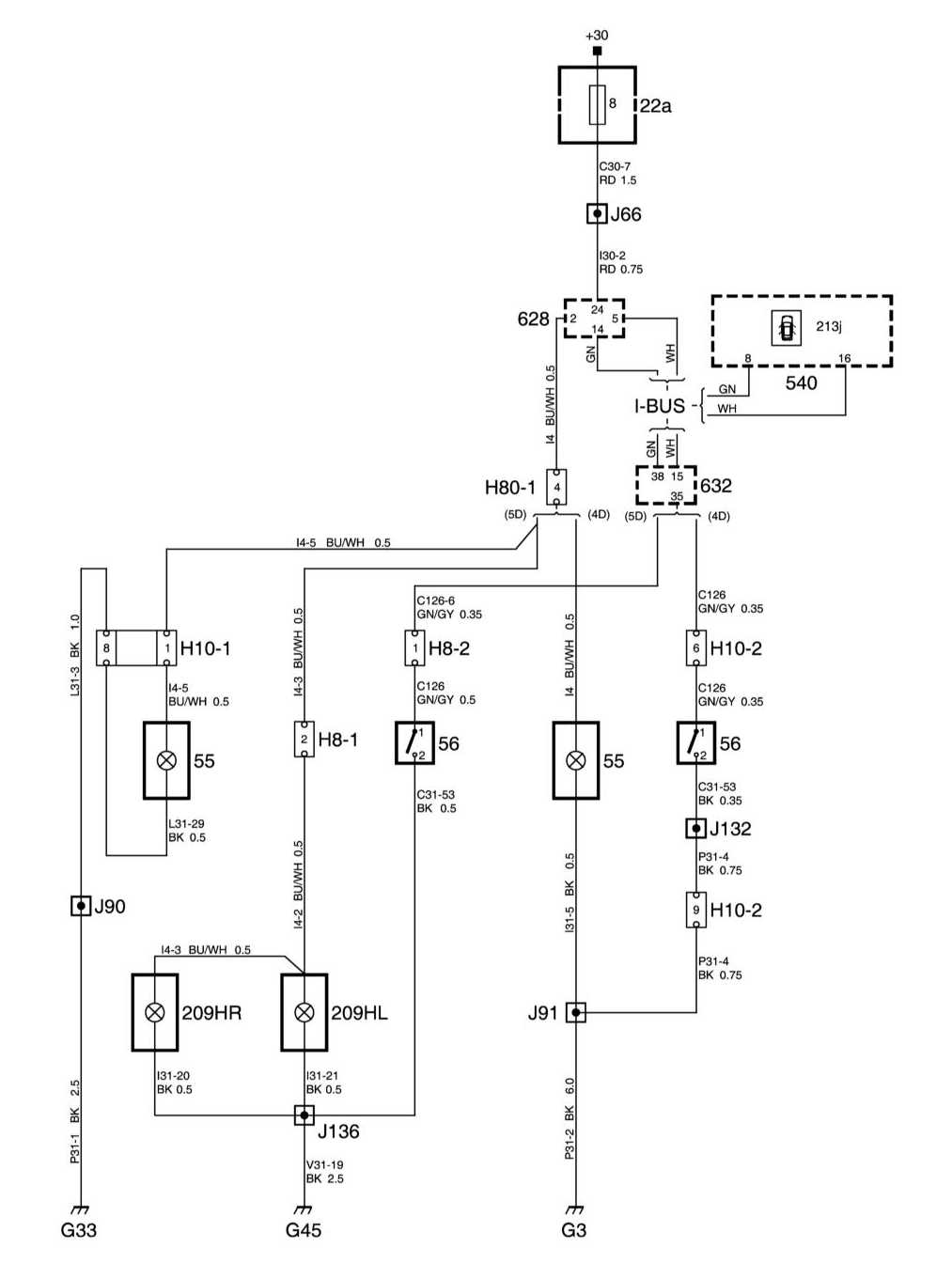

Освещение в дверях — схема на Saab 95
Освещение багажного отделения — схема
Освещение вещевого ящика — электросхема

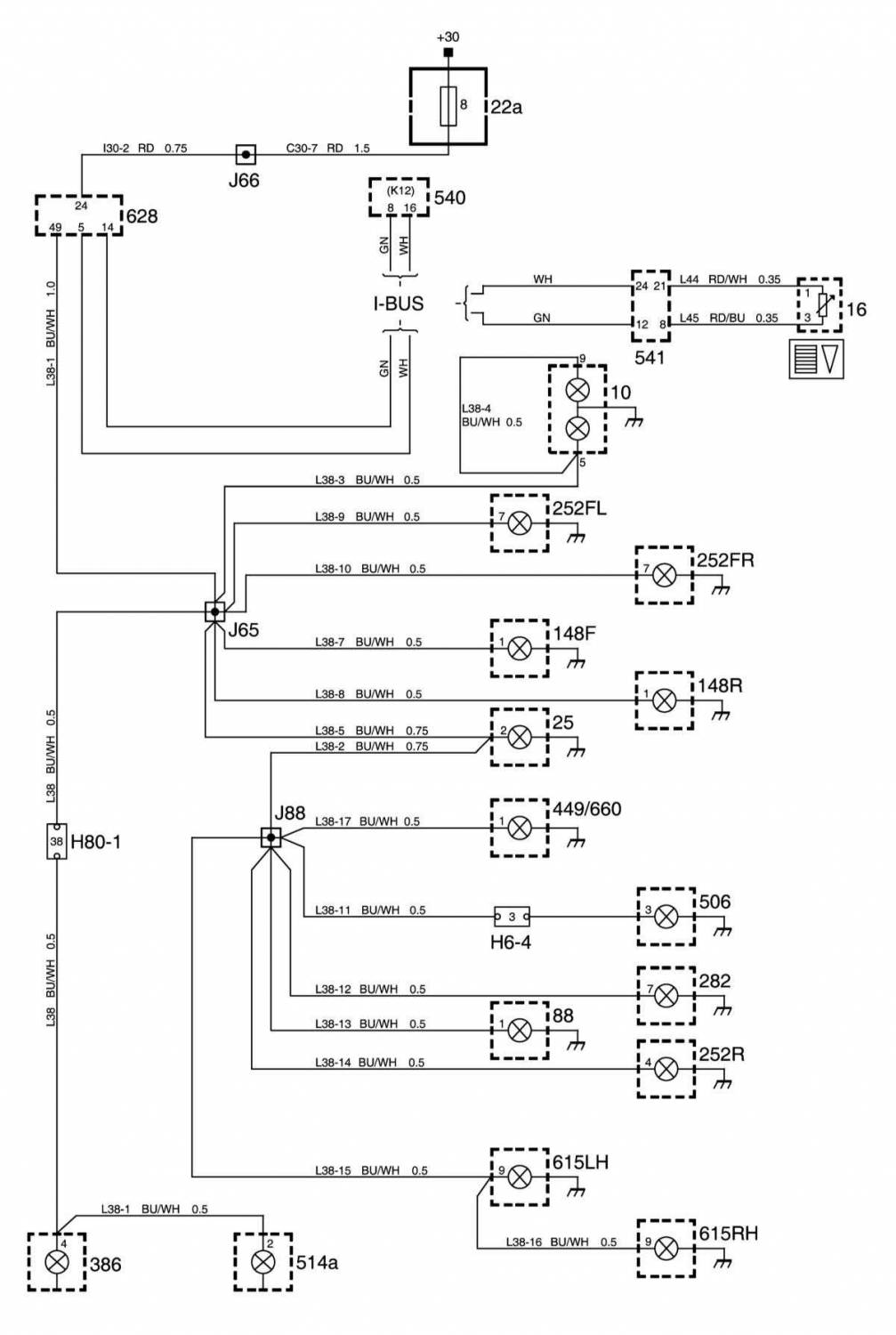

Схема подсветки приборов на Saab 95

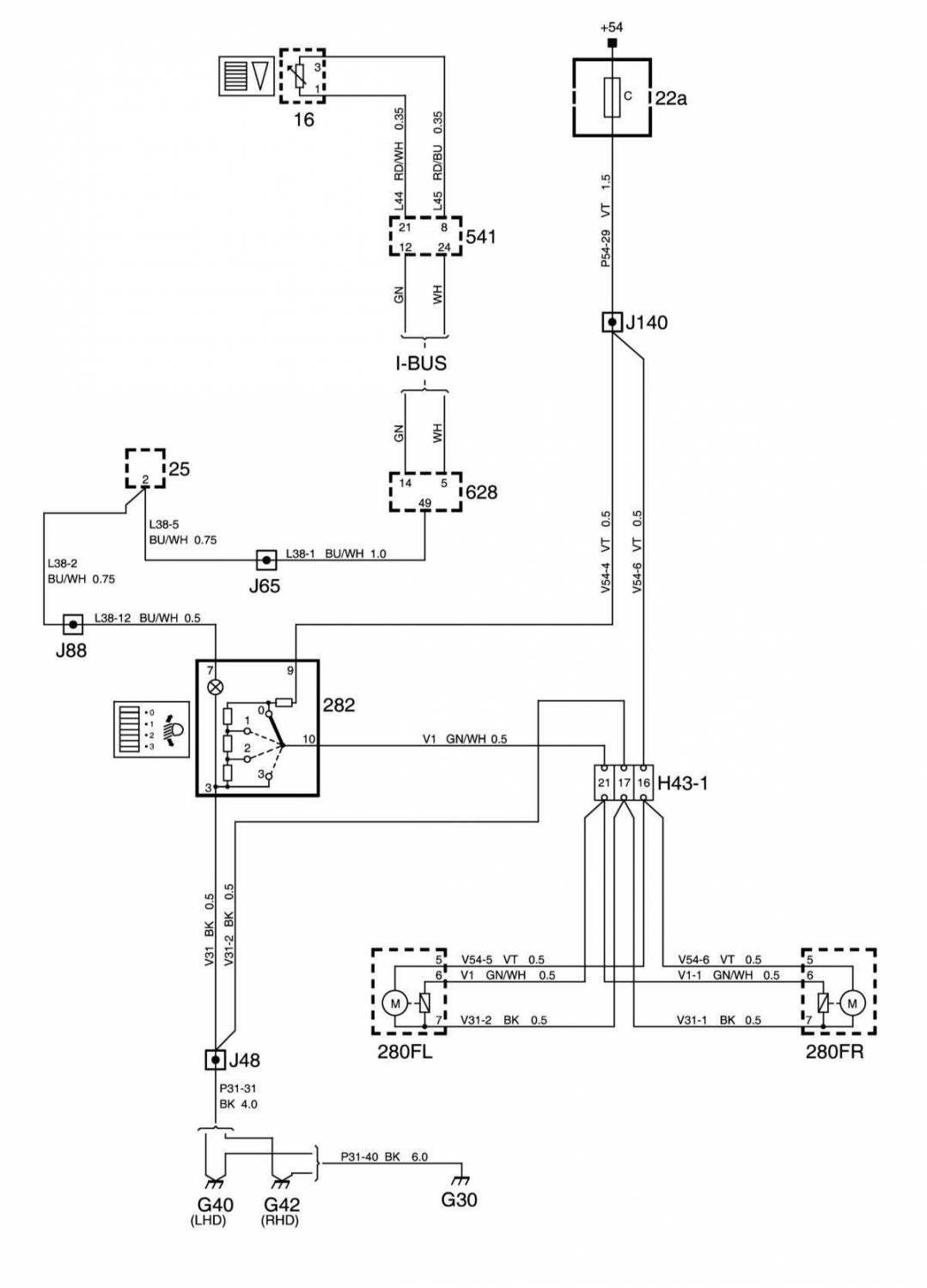

Ручная регулировка наклона галогенных фар — эл.схема

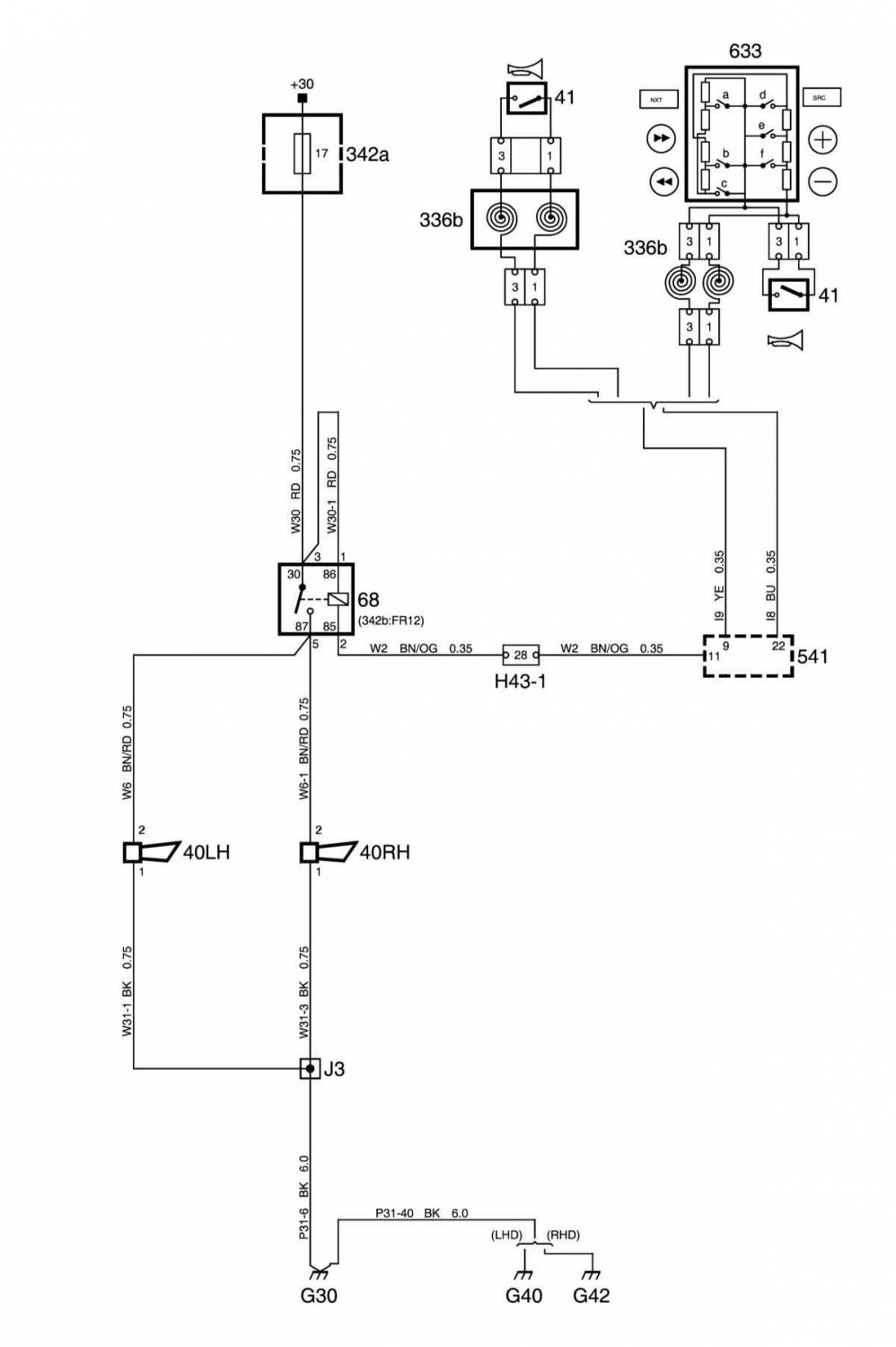

Клаксон — схема на Saab 95

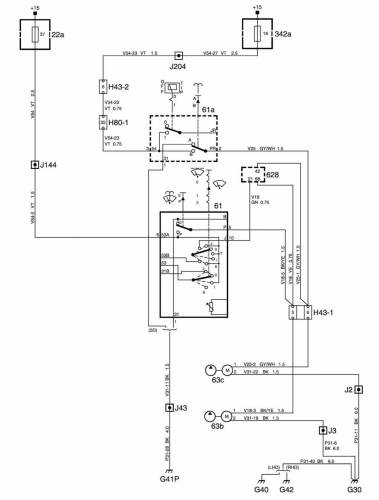

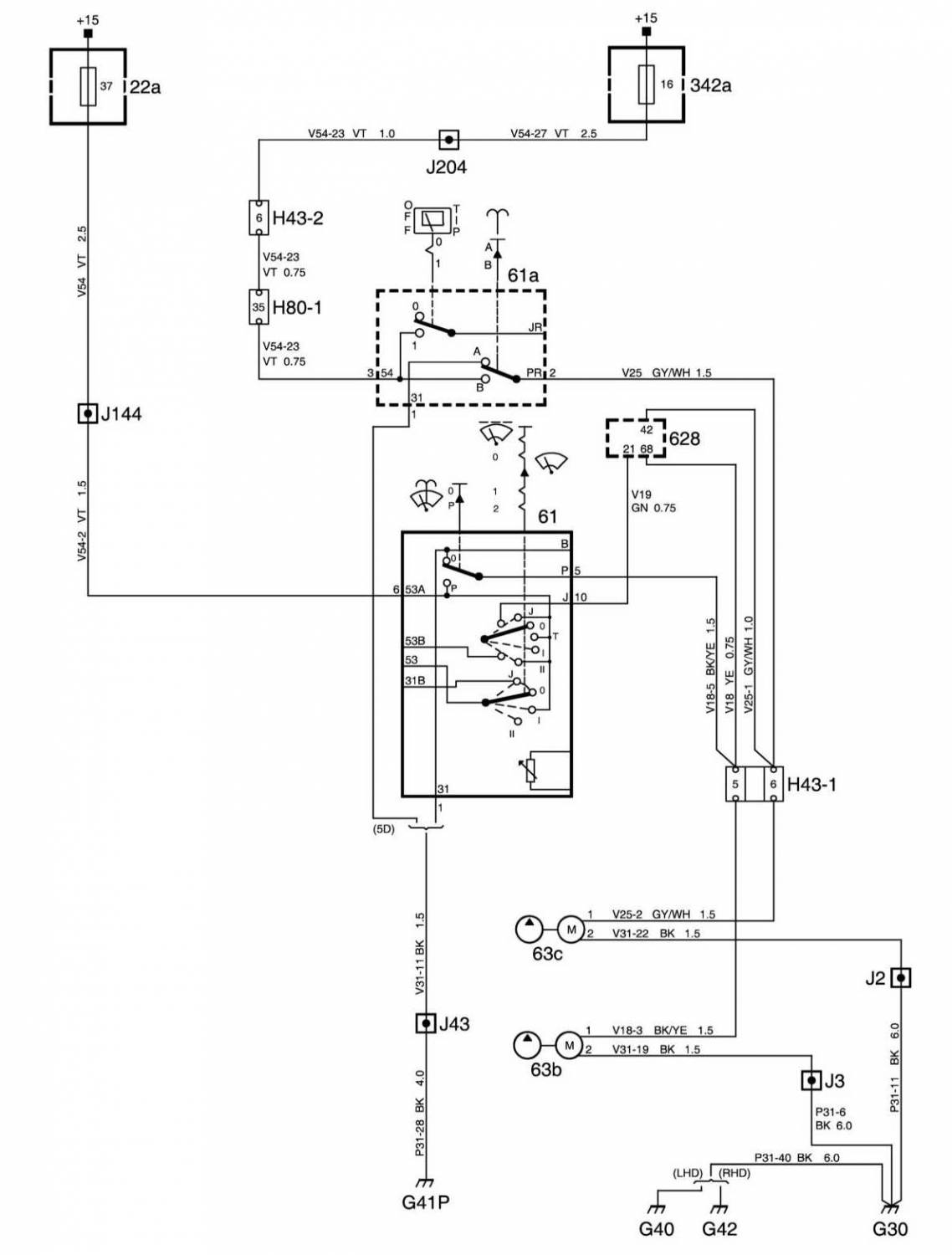

Омыватели стёкол и линз фар — электросхема
Прикуриватель — эл.схема на Saab 95
Частые вопросы: предохранители и реле Сааб 95
Где находится блок предохранителей на Сааб 95?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Сааб 95 — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Сааб 95?
Найдите позицию прикуривателя в таблице на странице Сааб 95 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за стеклоочистители на Сааб 95?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Сааб 95?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Сааб 95?
Схема и таблица предохранителей Сааб 95 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Сааб 95?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Сааб 95 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Сааб 95?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Сааб 95?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
