RU Схемы электрооборудования на Toyota 4runner 1987-1998 г.в. в помощь всем автовладельцам. Передние приводы очень надёжные. В соединении со ступицей в 4Раннере используются бронзовые втулки скольжения вместо игольчатого подшипника. Сами втулки могут выдержать гораздо большие нагрузки в тяжелых условиях, чем подшипник разумного размера для данного узла. Ресурс службы этих втулок достаточно большой — при наличии необходимого количества правильной смазки в ступичном узле — они ходят больше 100 т. км. Естественно, при отсутствии смазки, биениях и прочих неисправностях — они умирают. Только в такой ситуации подшипник умрёт с тем же успехом. Стоимость втулки — в районе 6 у.е.

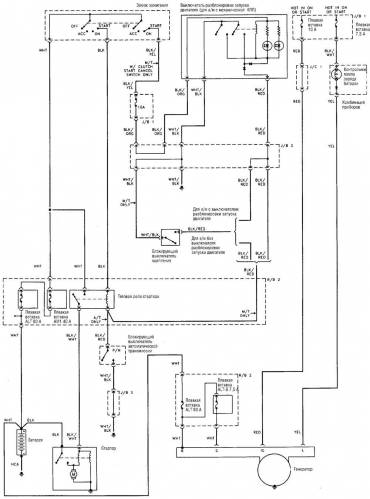

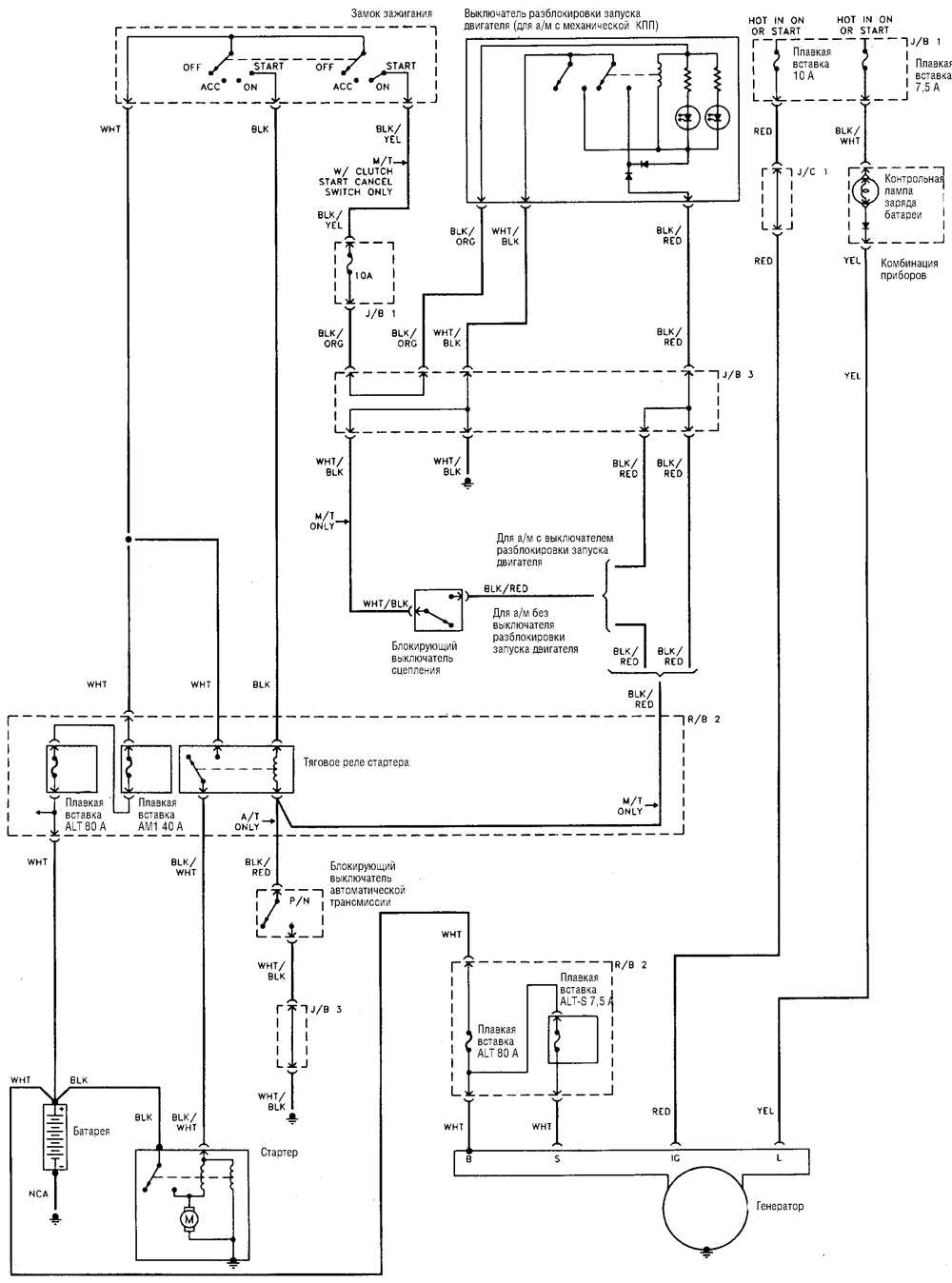

Схема заряда батареи на Toyota 4runner

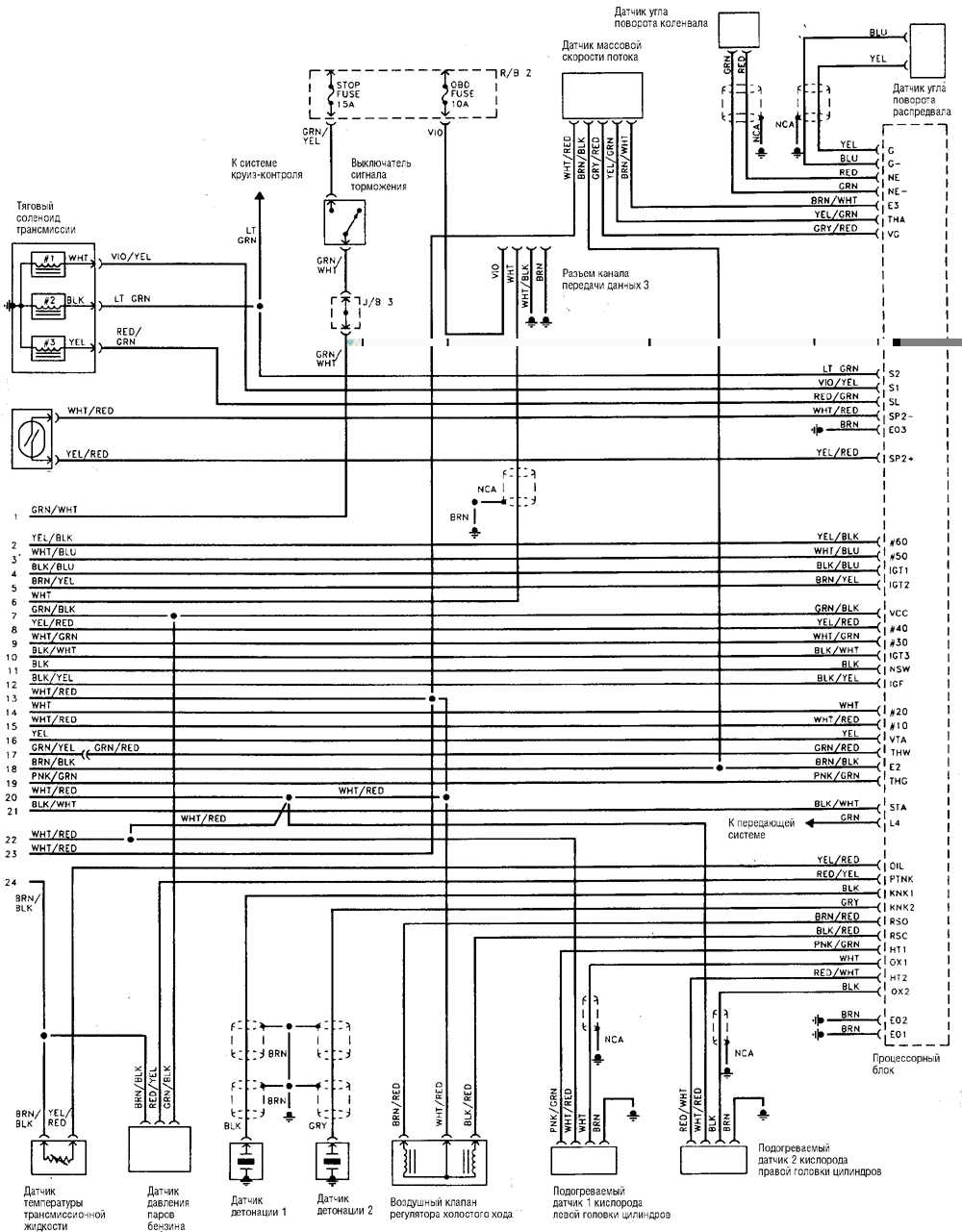

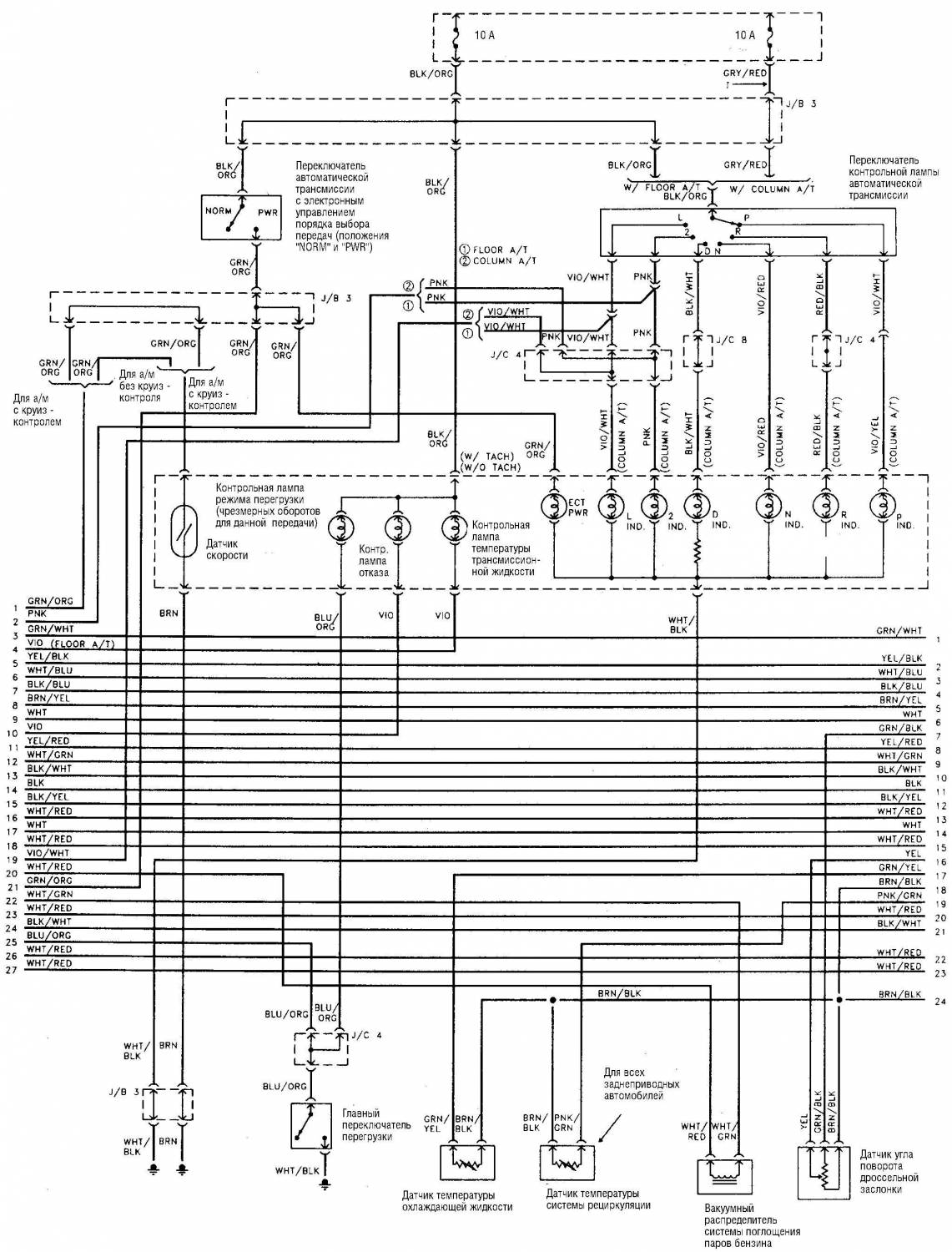

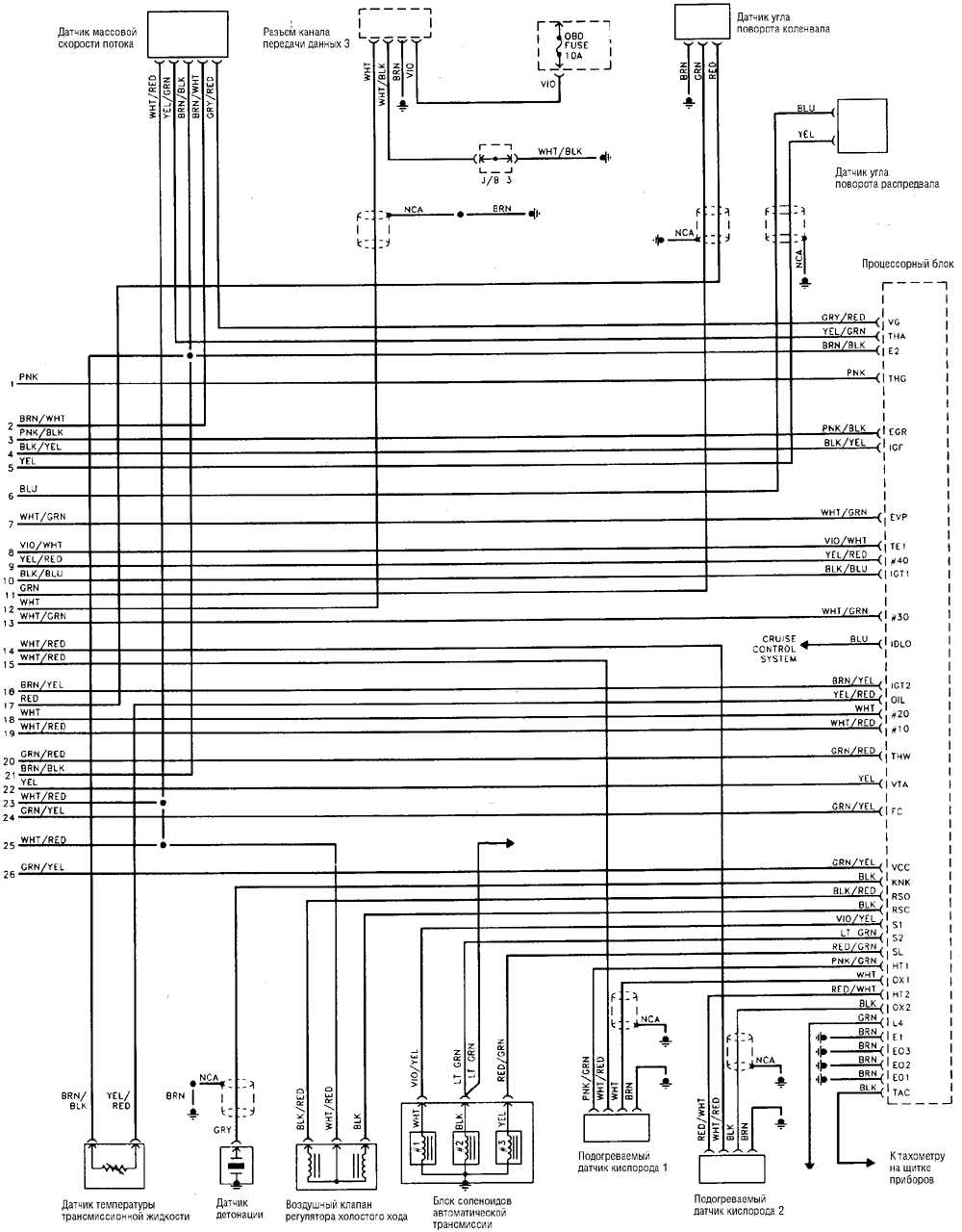

Схема системы управления двигателем и трансмиссией

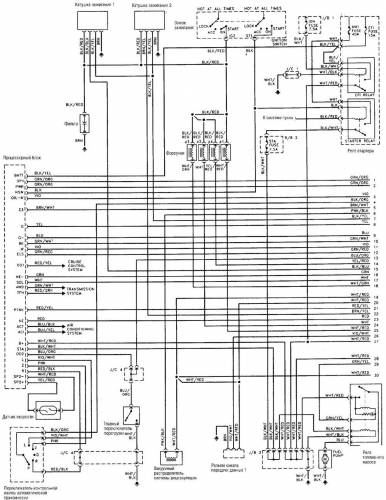

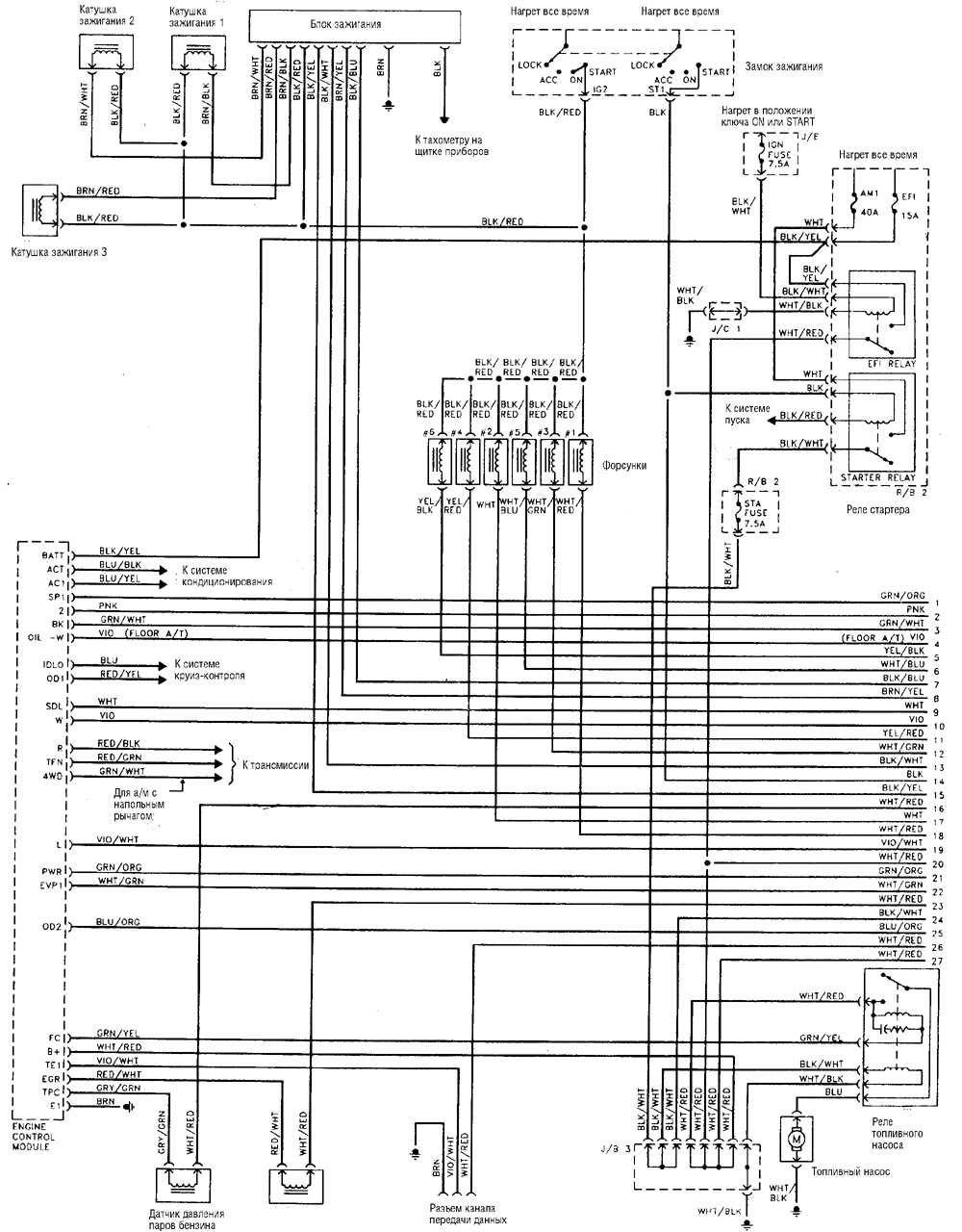

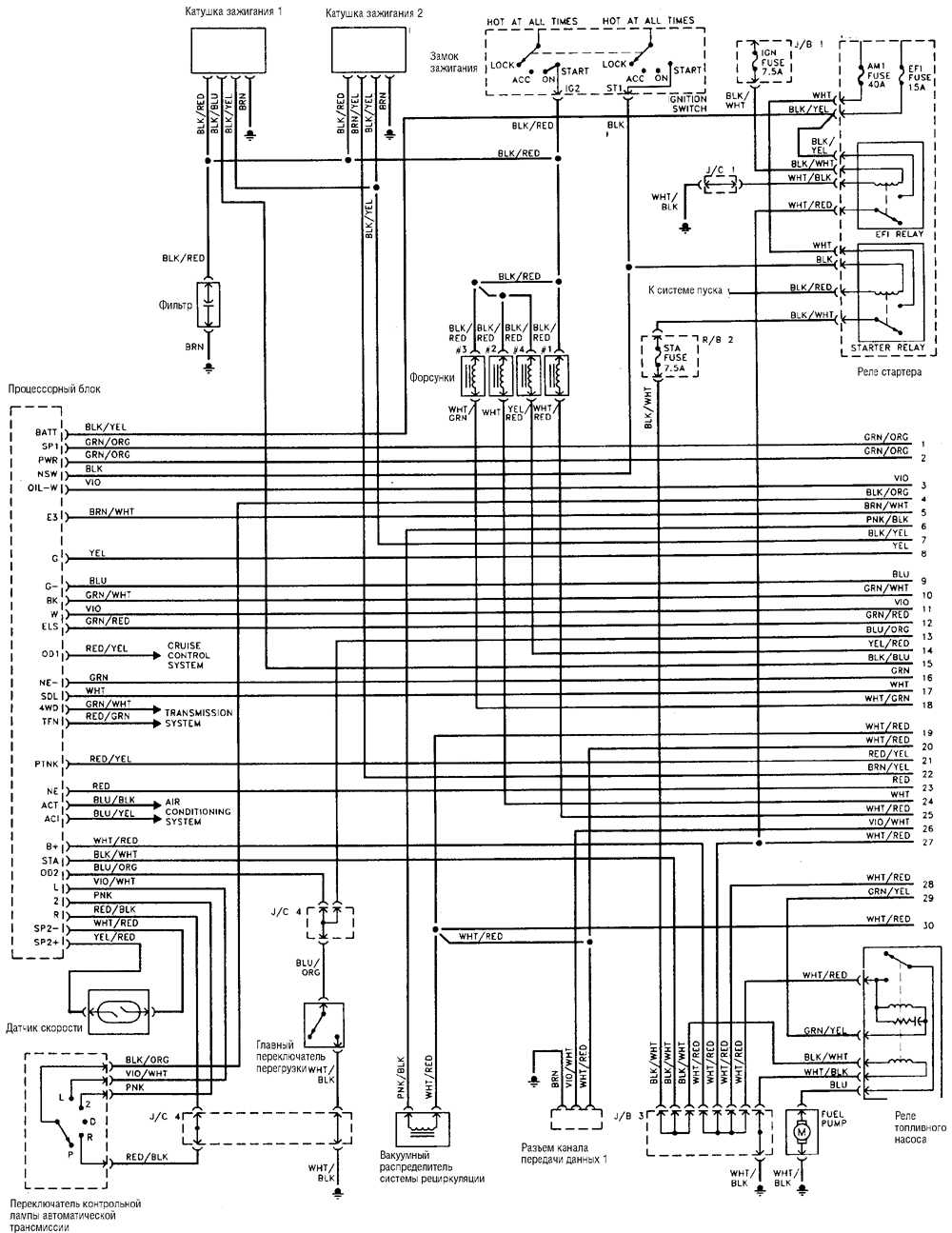

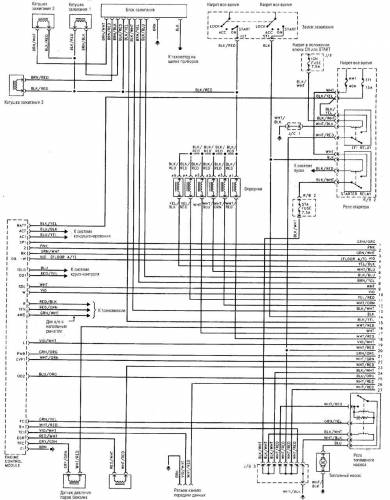

Электросхема электрооборудования 4-цилиндрового двигателя на Тойота 4 раннер

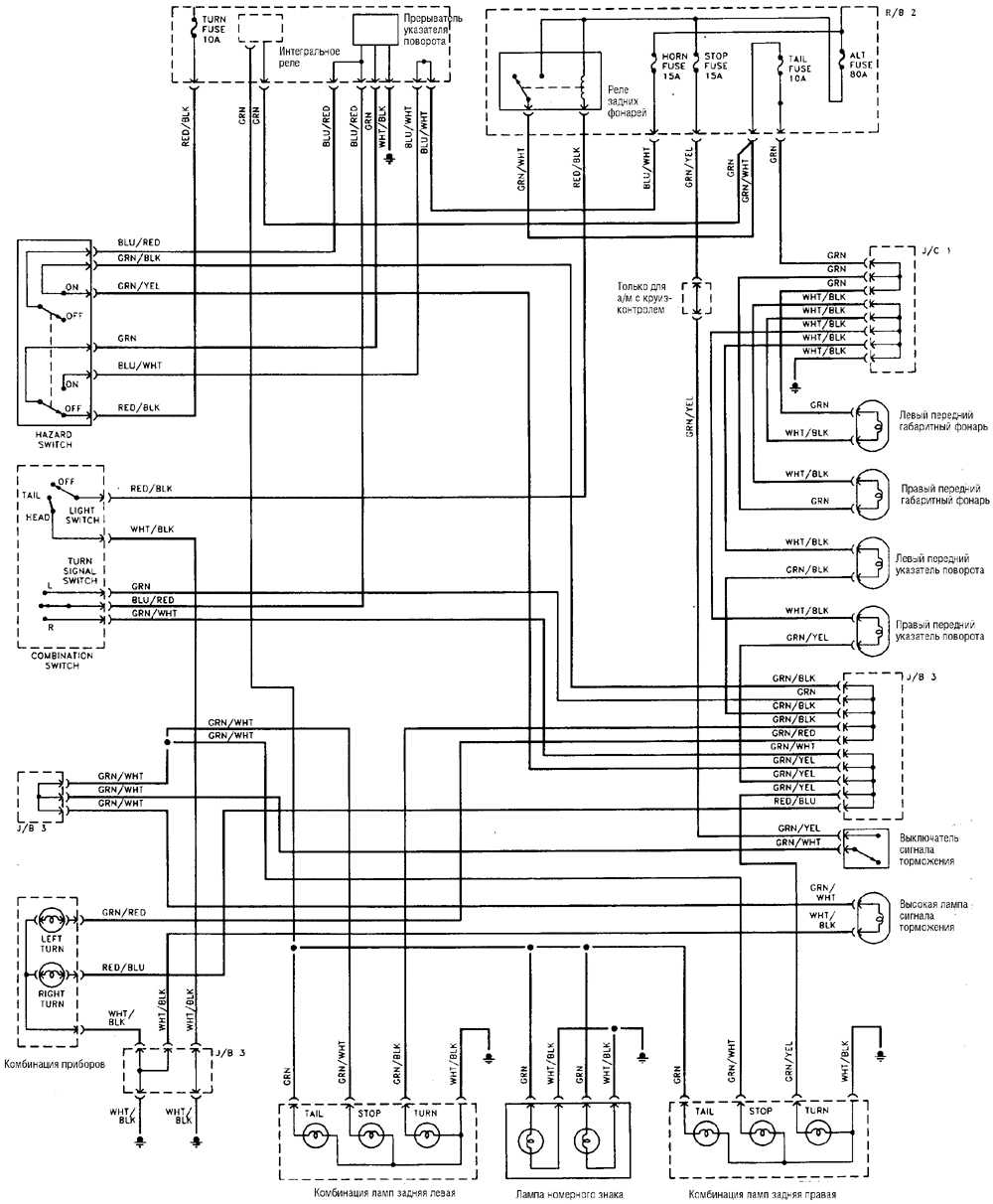

Эл.схема осветительных приборов, кроме фар

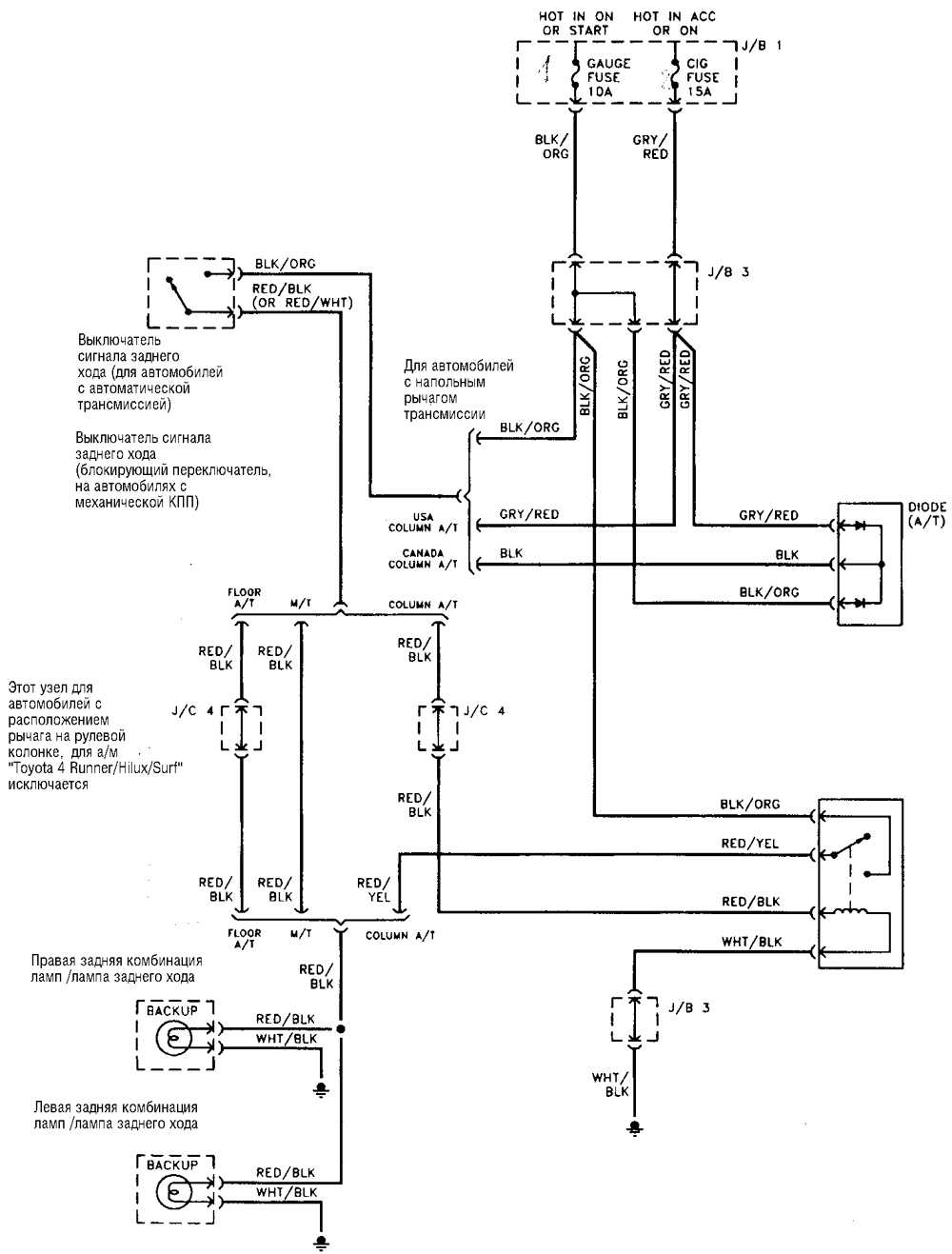

Сигнал заднего хода — схема

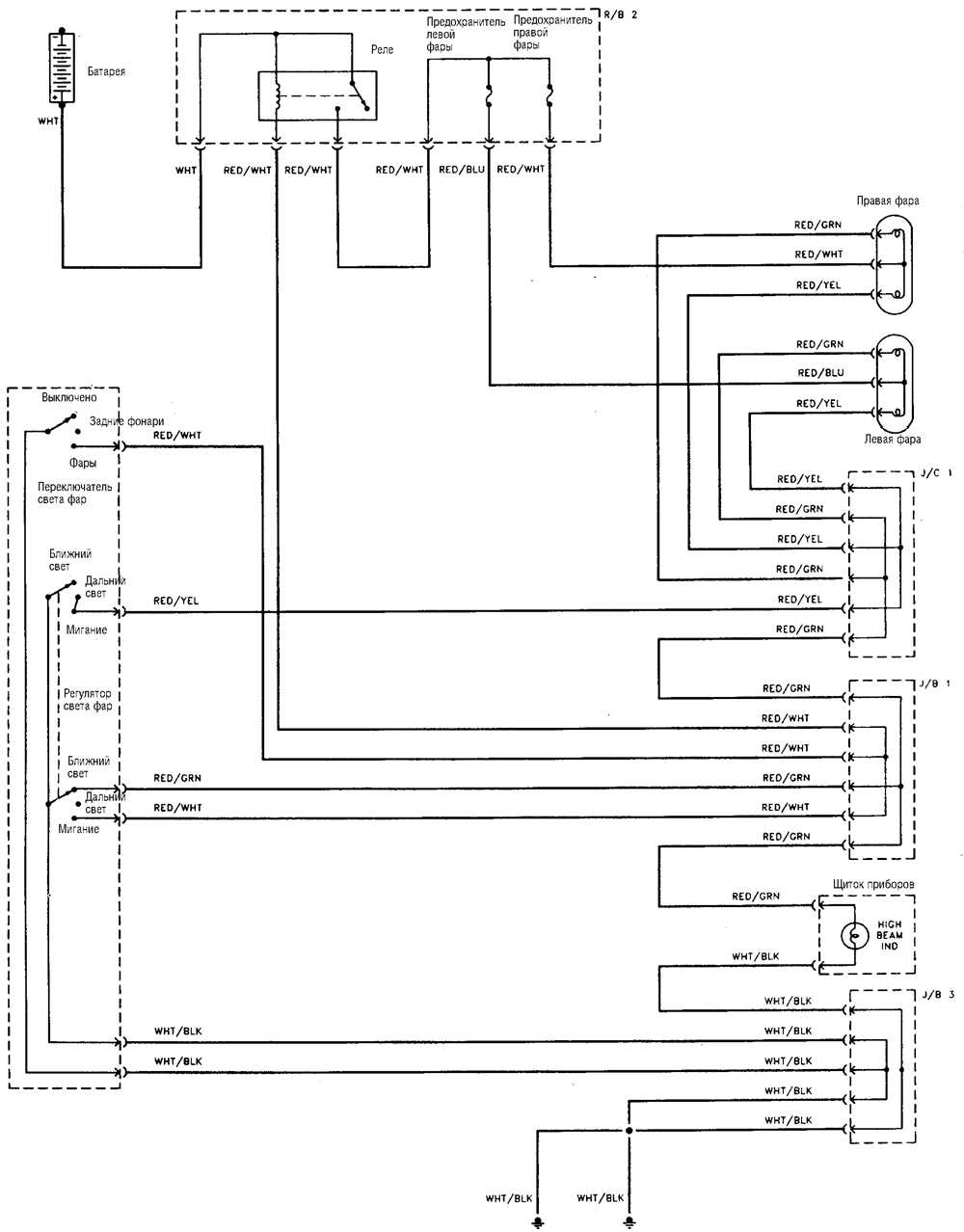

Электросхема фар на Тойота 4 раннер

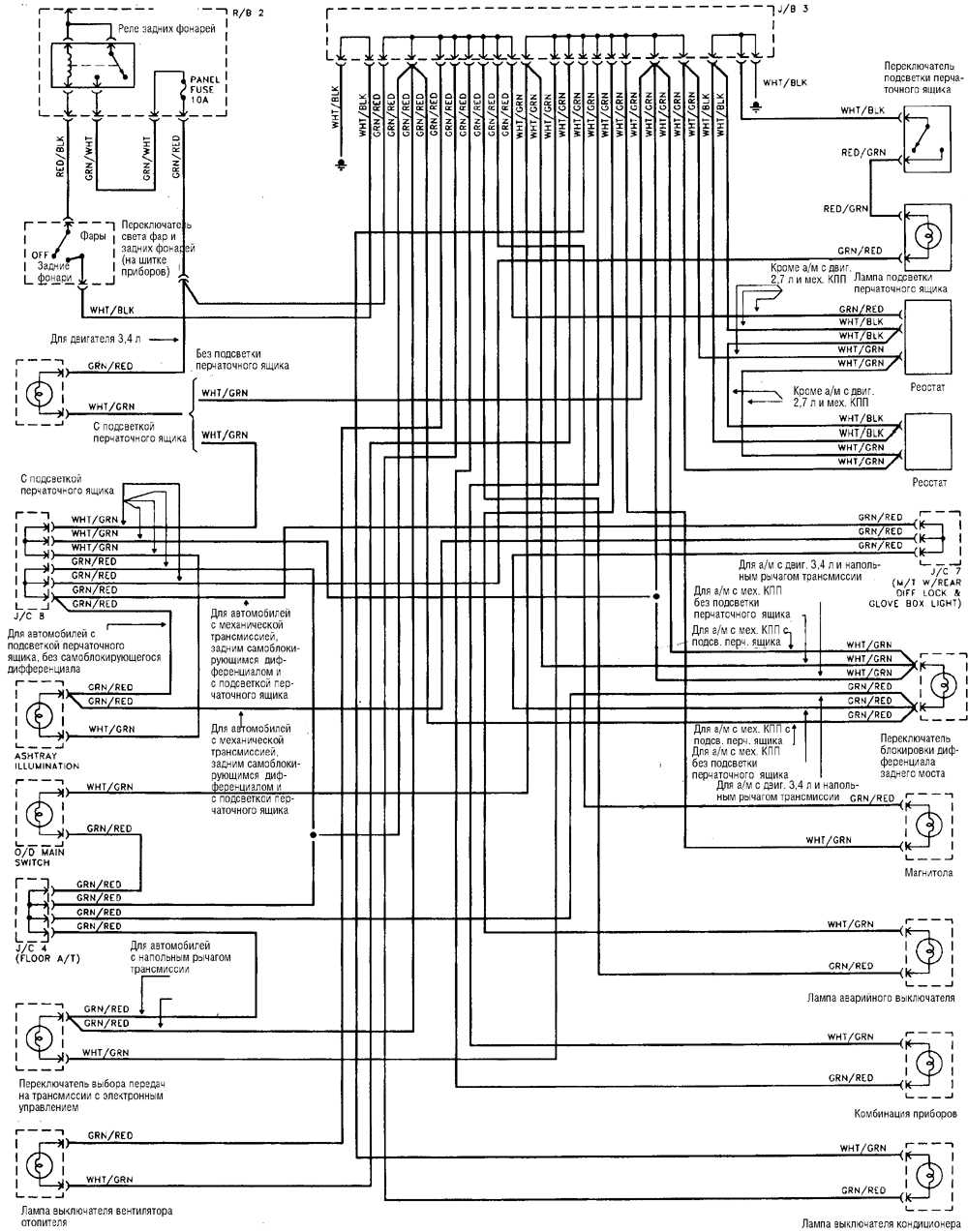

Эл.схема освещения щитка приборов

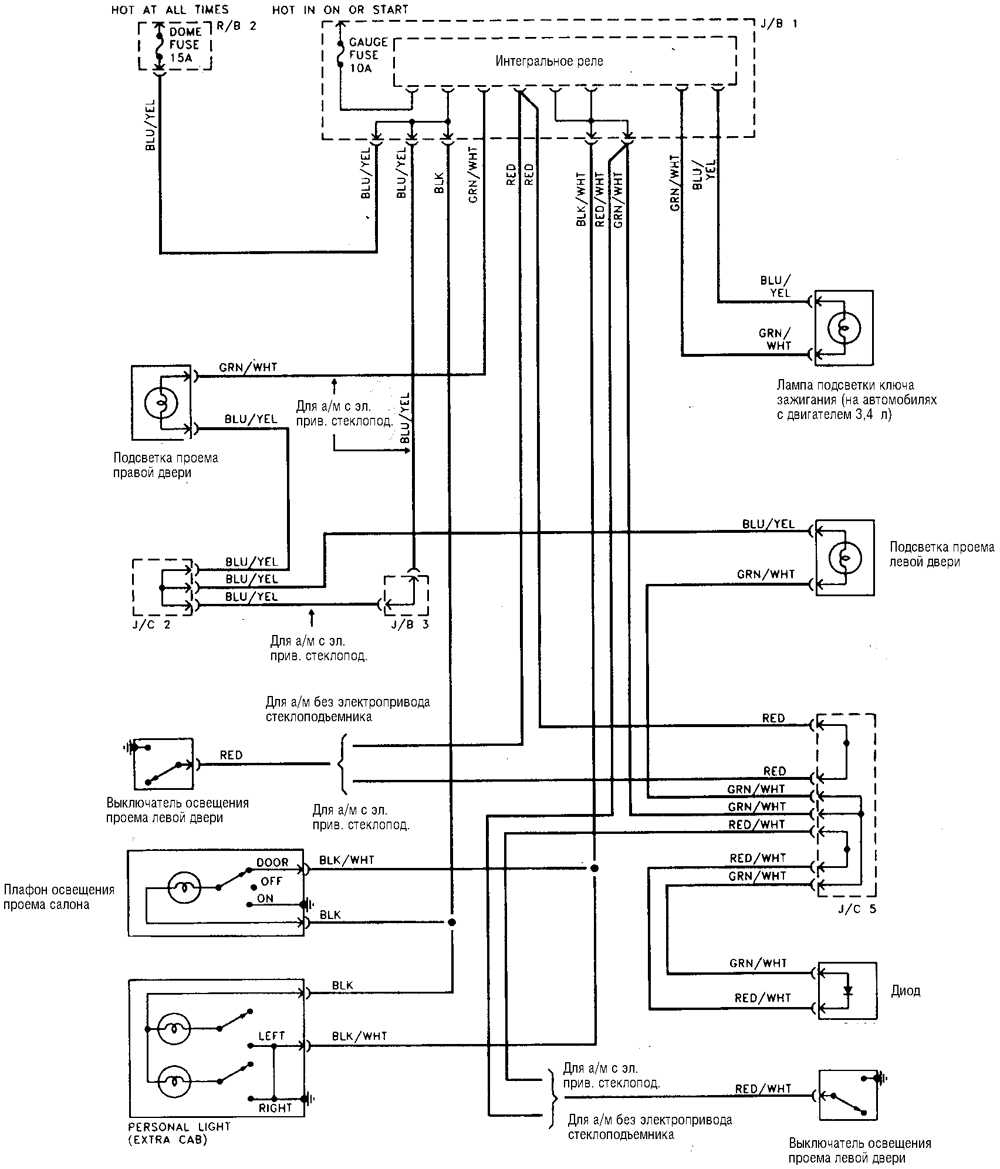

Освещение внутри салона — схема

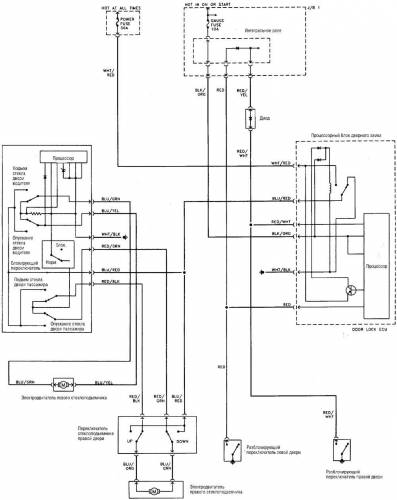

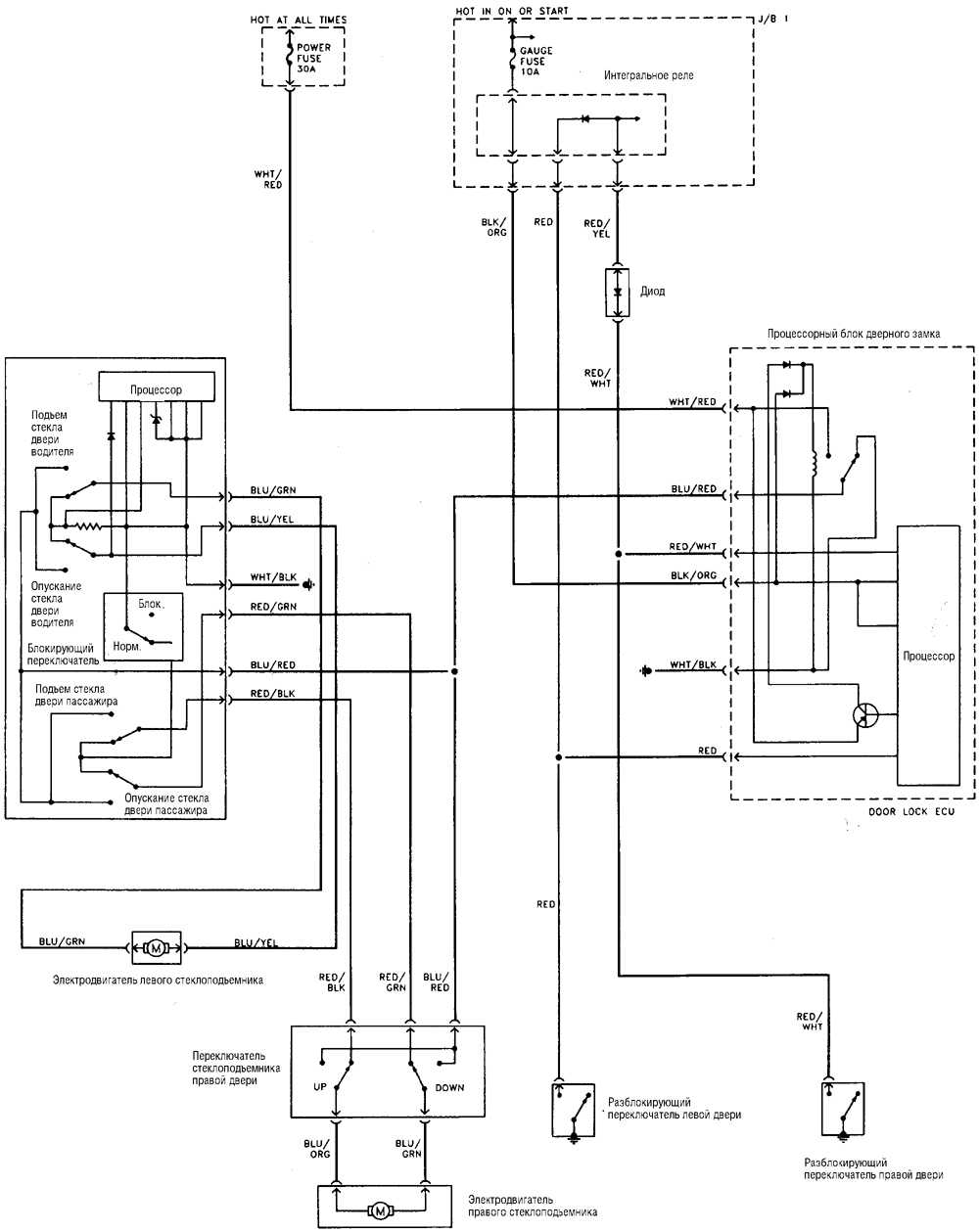

Электросхема привода стеклоподъемников и дверных замков

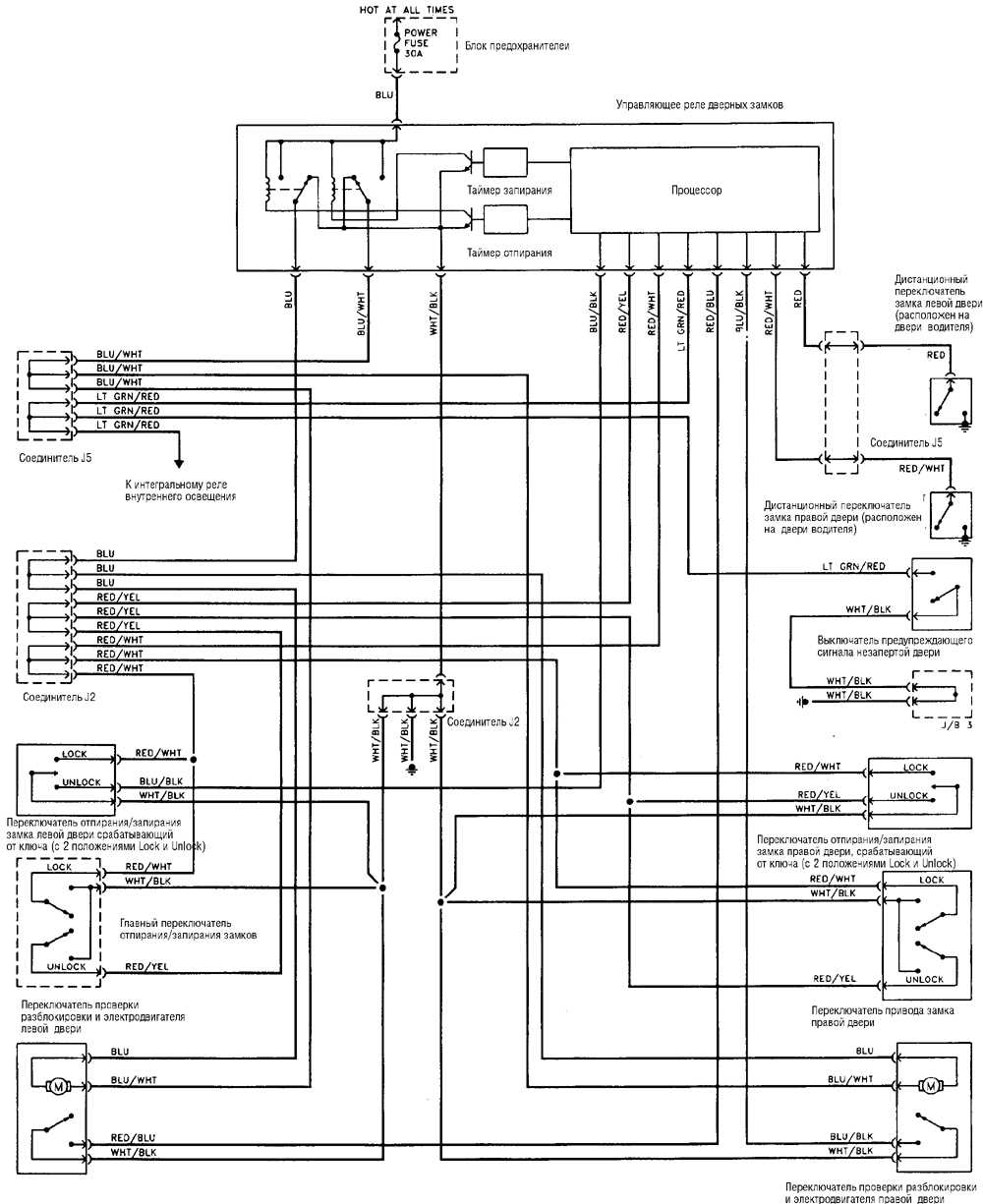

Схема электрооборудования двери

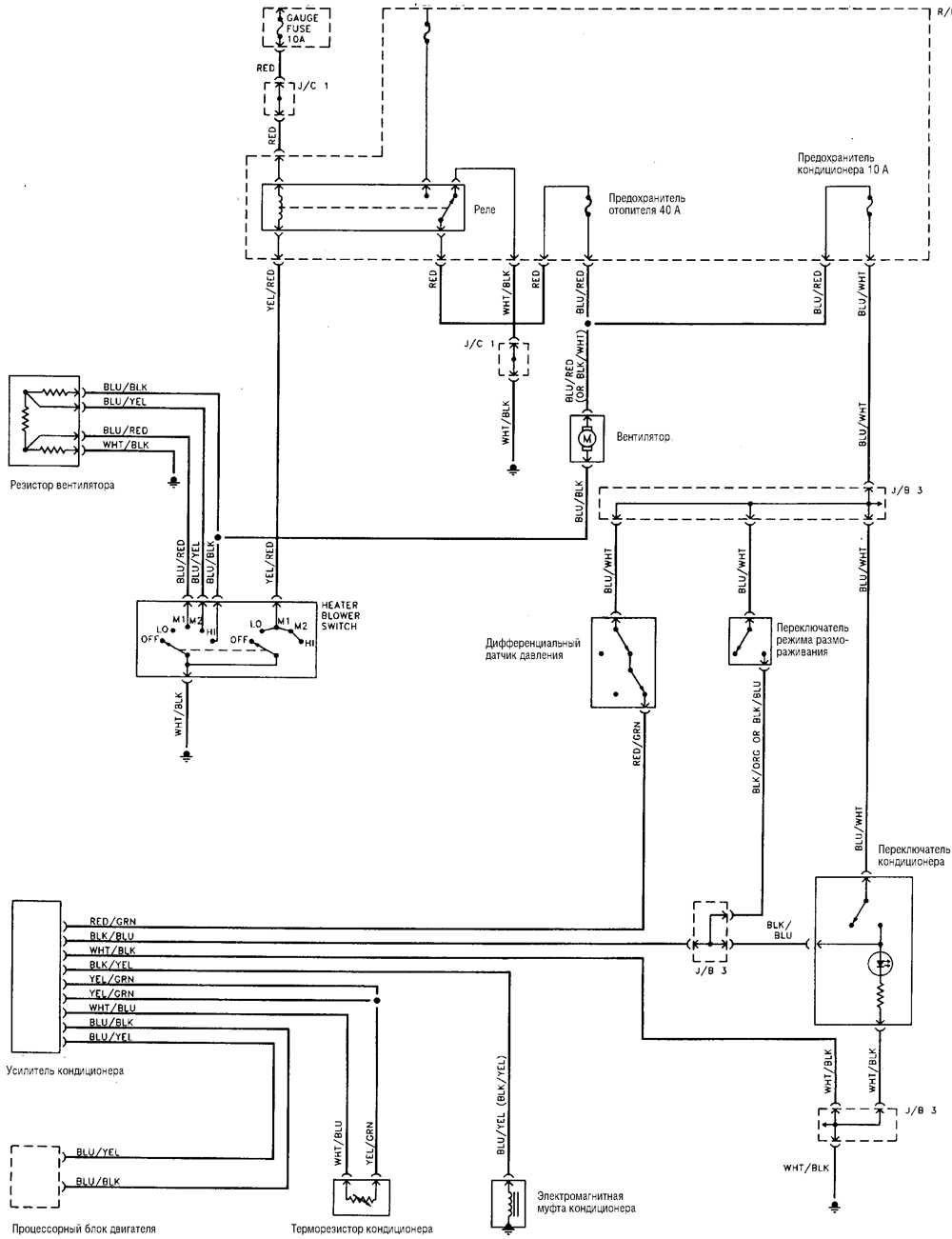

Отопитель и кондиционер — эл.схема

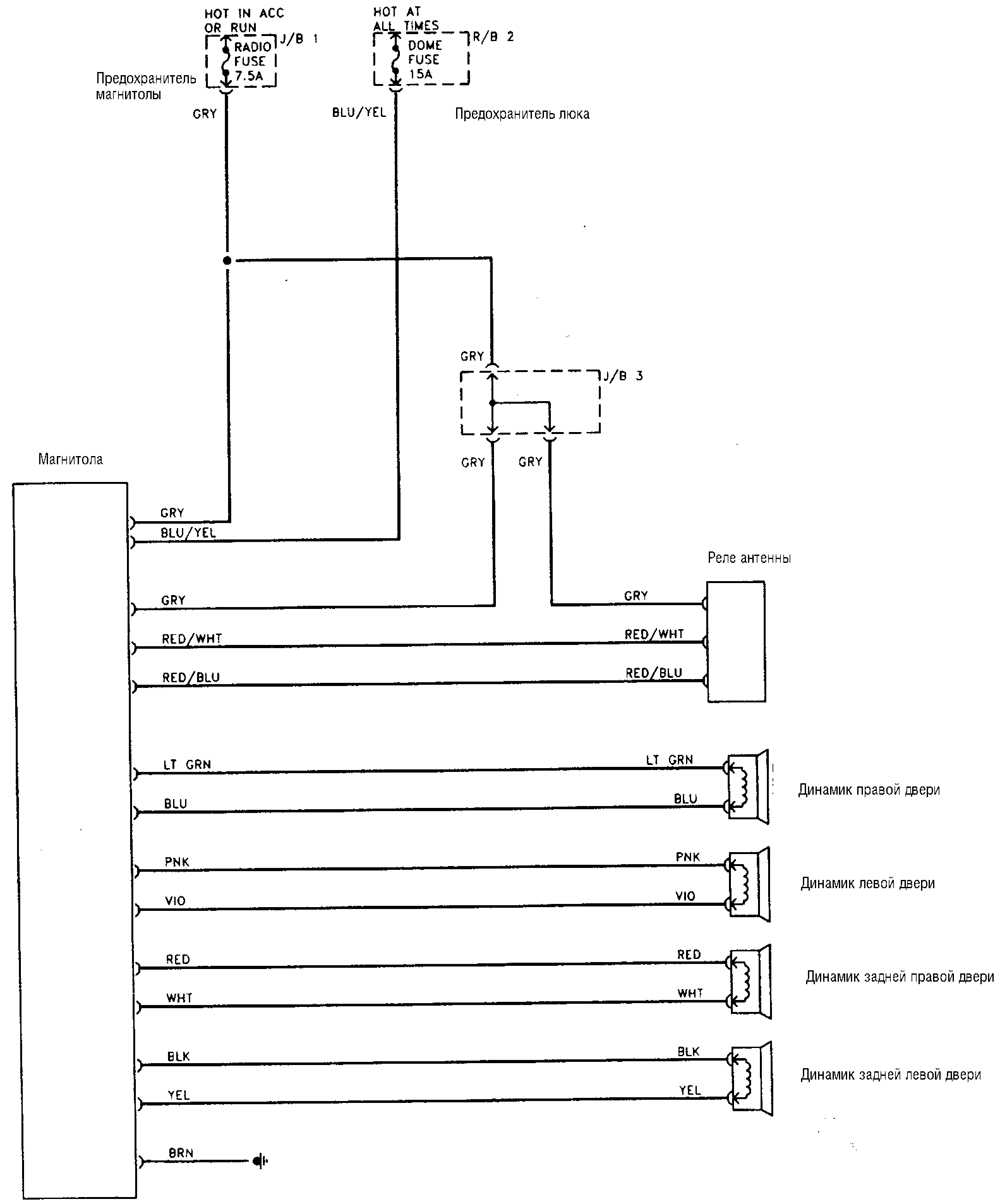

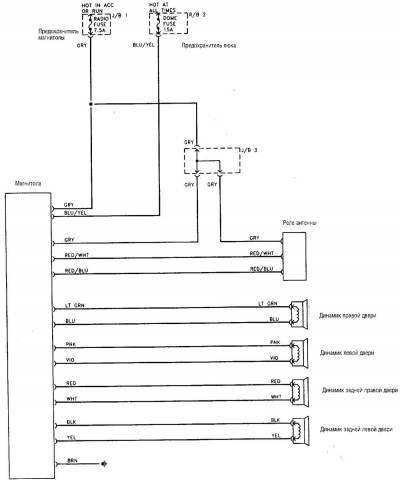

Магнитола и аудиосистема — схема

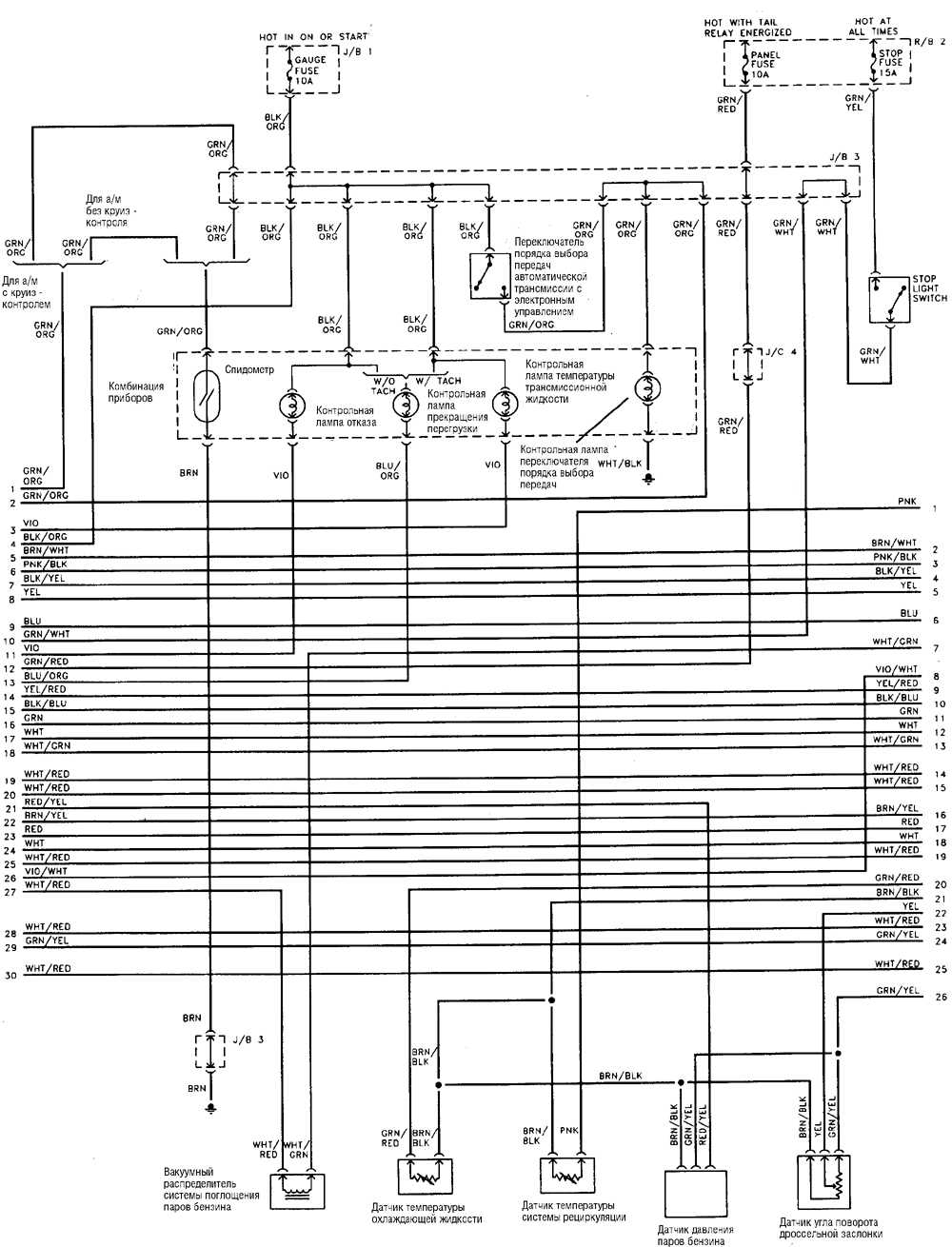

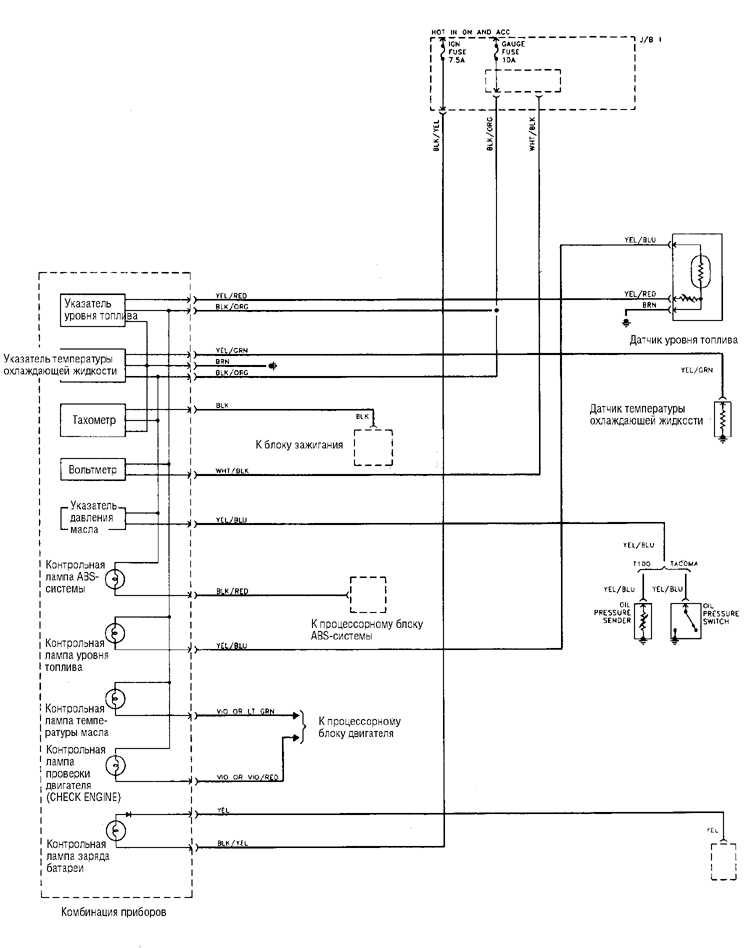

Контрольно-измерительные приборы и контрольные лампы на Toyota 4runner

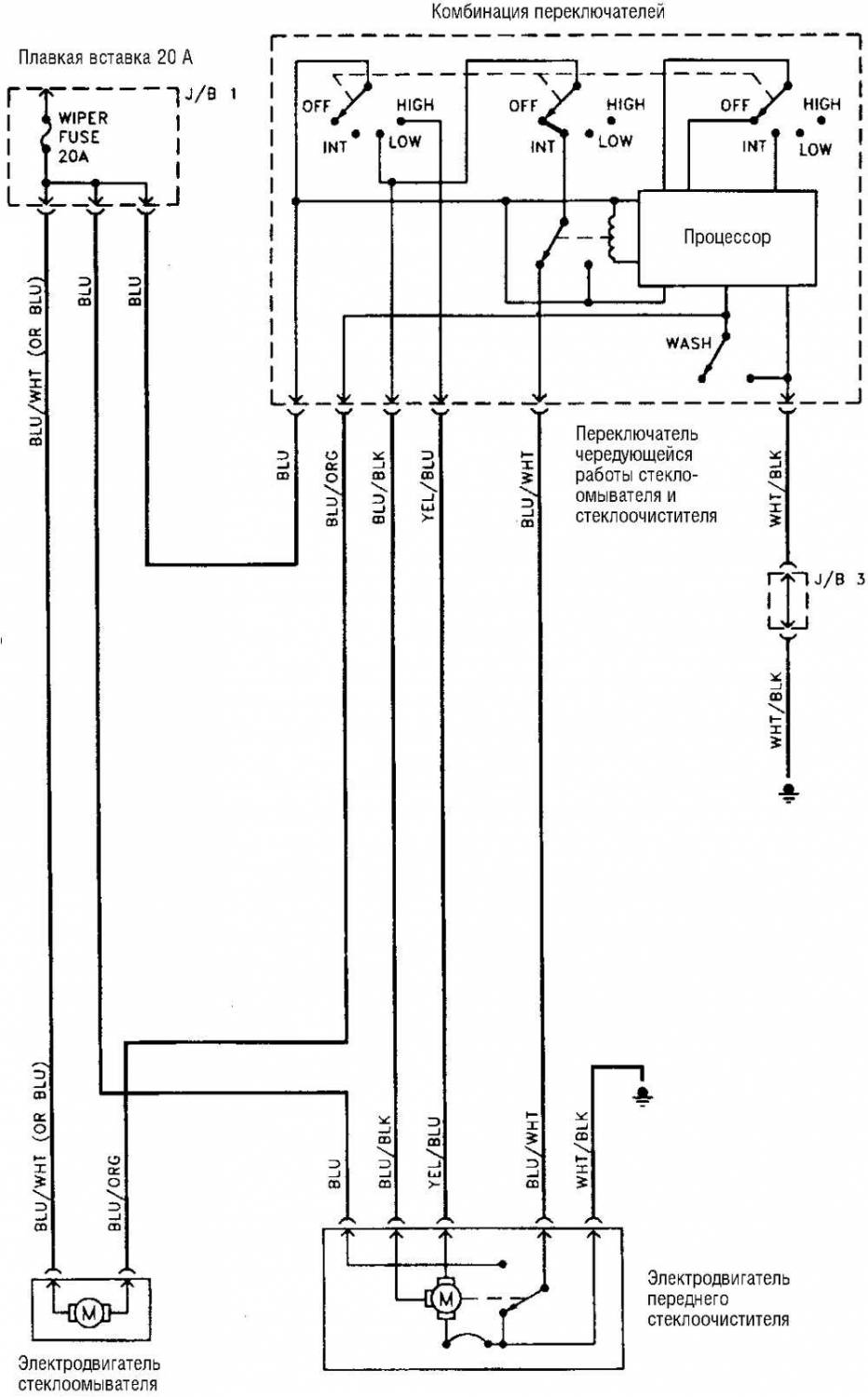

Схема стеклоочистителя
Частые вопросы: предохранители и реле Тойота 4 раннер
Где находится блок предохранителей на Тойота 4 раннер?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Тойота 4 раннер — в разделе о расположении блоков.
Не работает стеклоподъёмник на Тойота 4 раннер — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Тойота 4 раннер?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Тойота 4 раннер?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Тойота 4 раннер?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Тойота 4 раннер?
Схема и таблица предохранителей Тойота 4 раннер — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Тойота 4 раннер?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Тойота 4 раннер и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Тойота 4 раннер?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
