RU Ещё одна интерестная модель Ford Scorpio 1985 — 1994 года выпуска. Схождение – это расстояние между передней и задней частью передних колес. Этот угол обычно положительный, так как из-за угла наклона колеса развала и сопротивления качению колеса стремятся развернуться наружу. Угол наклона колеса и продольный угол наклона оси поворота уменьшают передачу ударов и вибрации от неровностей дороги на рулевое управление. Угол наклона колеса – это угол, на который колесо отклоняется от вертикальной плоскости. Продольный угол наклона оси поворота – это угол, на который наклонена стойка передней подвески, что оказывает существенное влияние при движении по прямой.

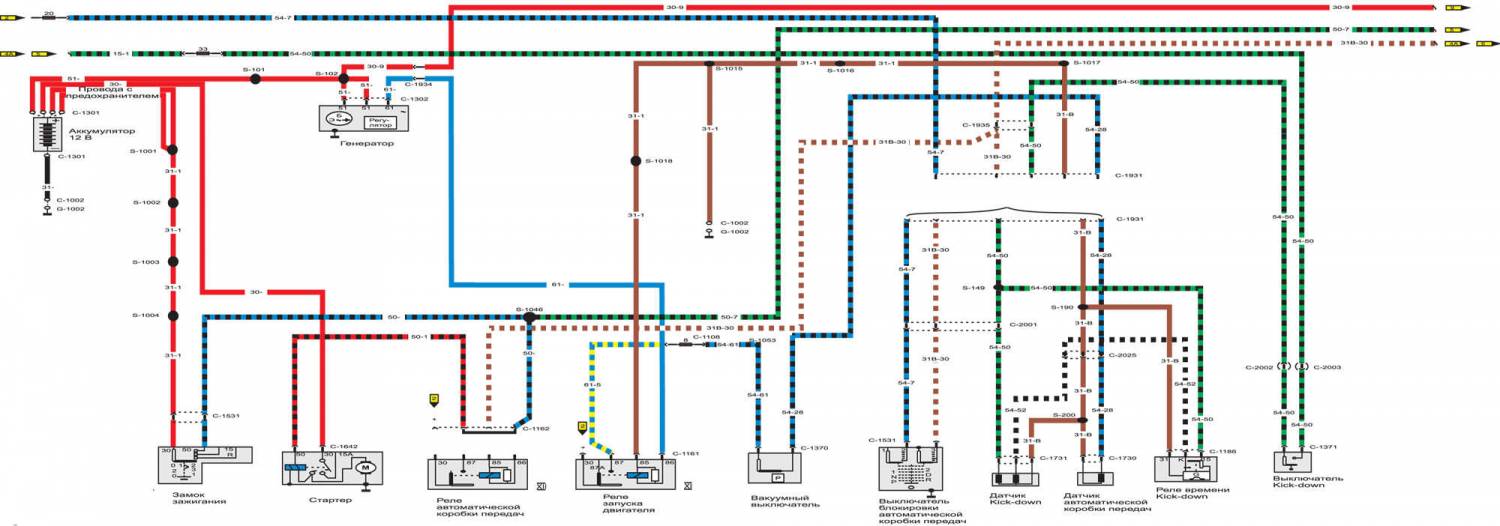

Схема контура зарядки и запуска двигателя

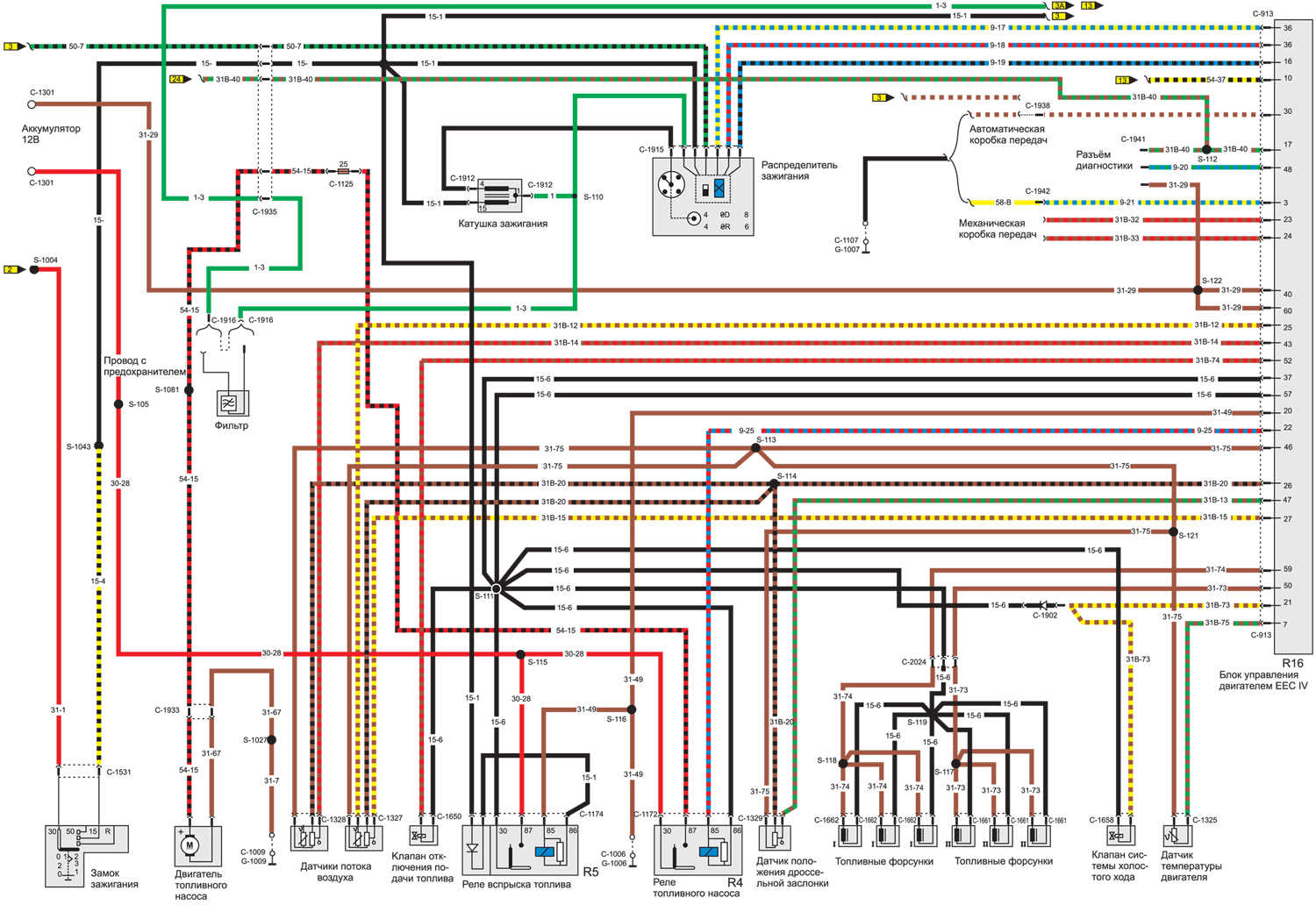

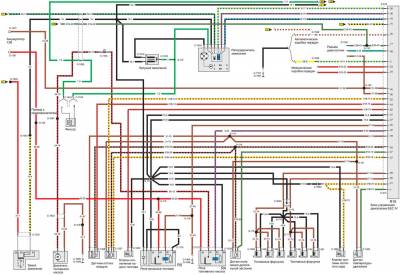

Эл.схема контура системы управления двигателем 2,8 дм3

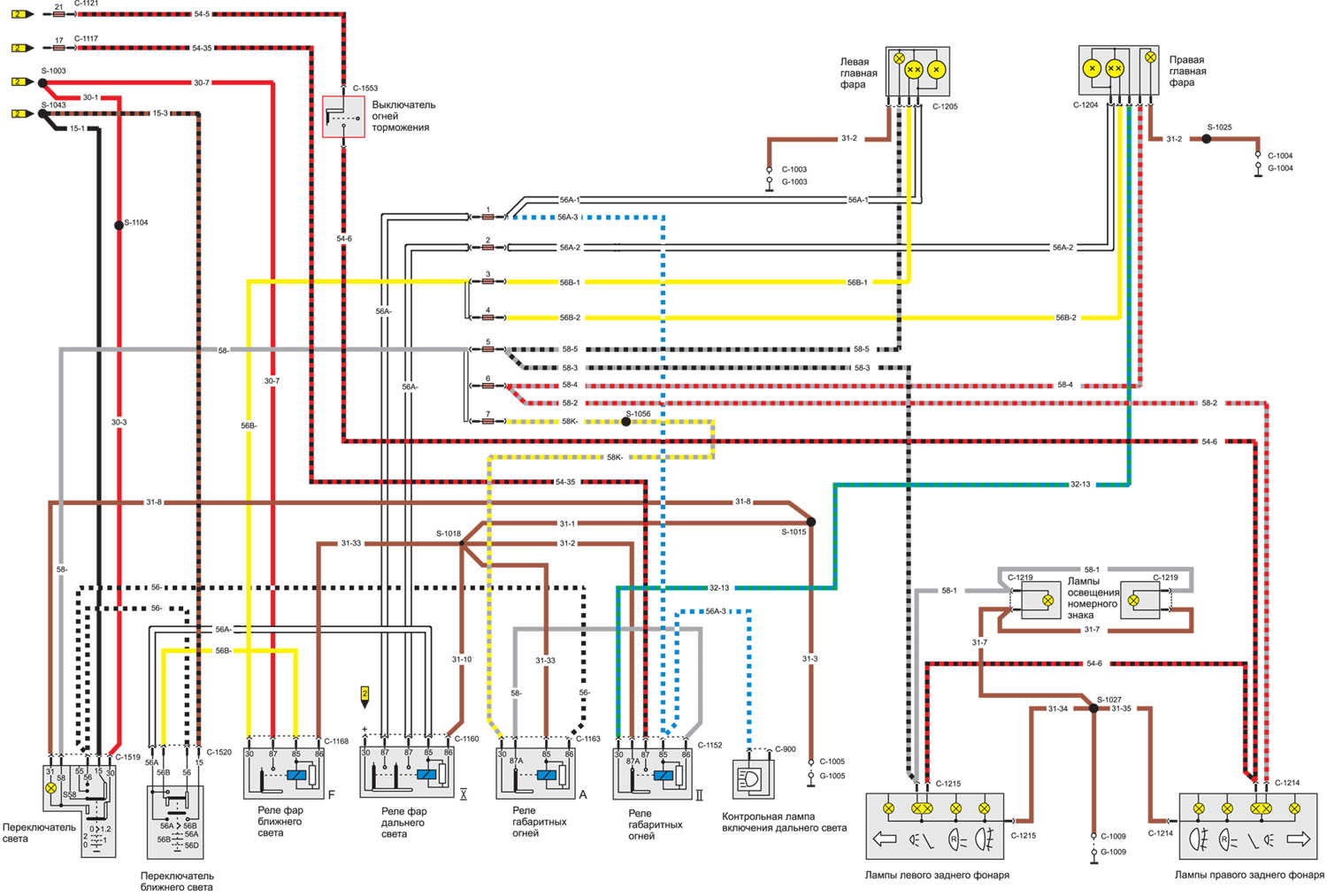

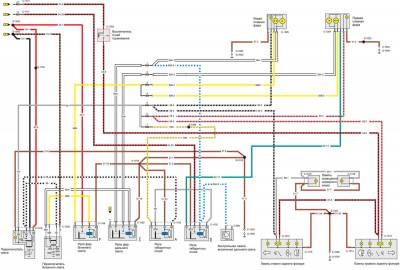

Схема контура наружного освещения на Форд Скорпио

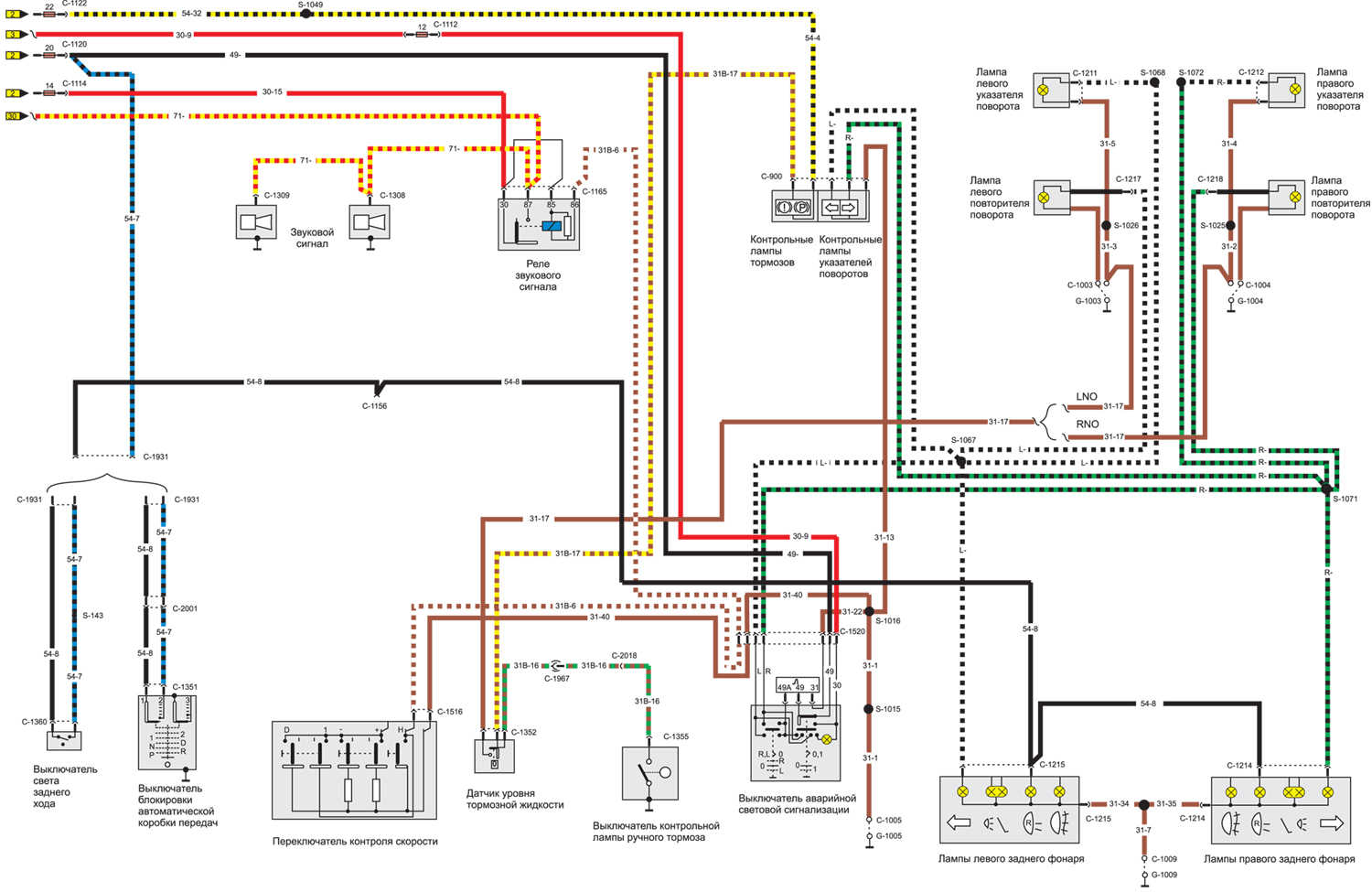

Схема электрического контура сигнализации, поворотов и контроля систем на
Ford Scorpio

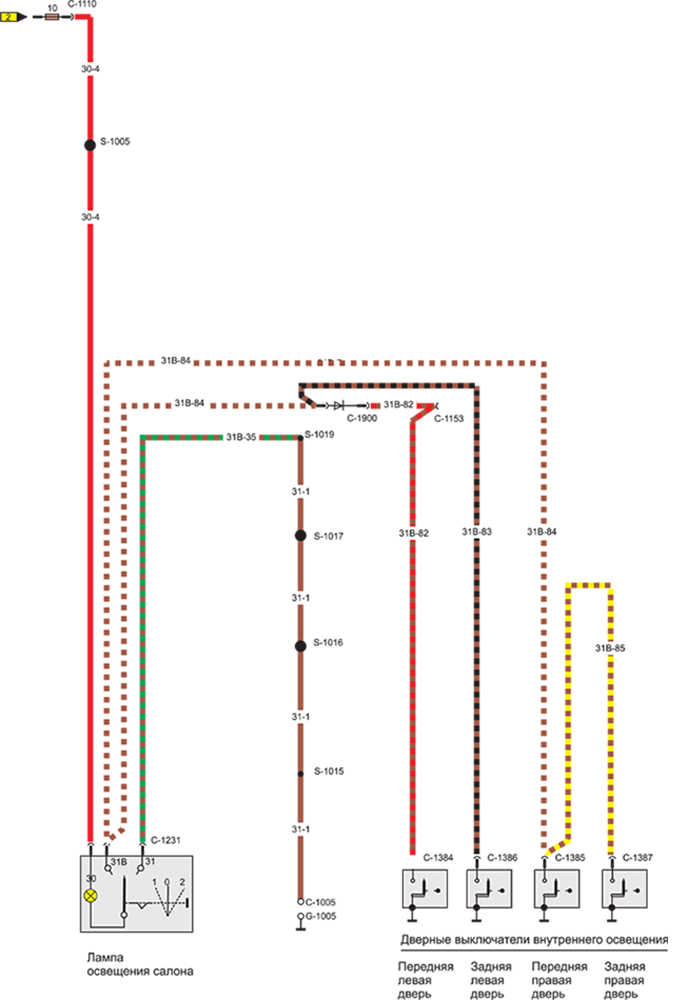

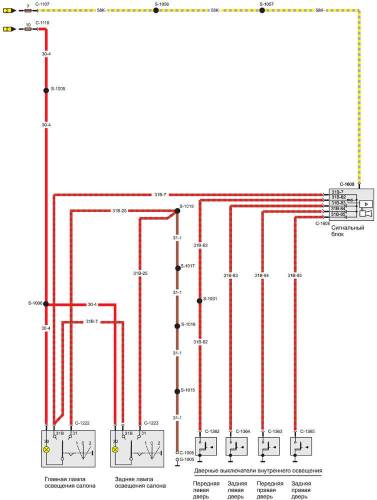

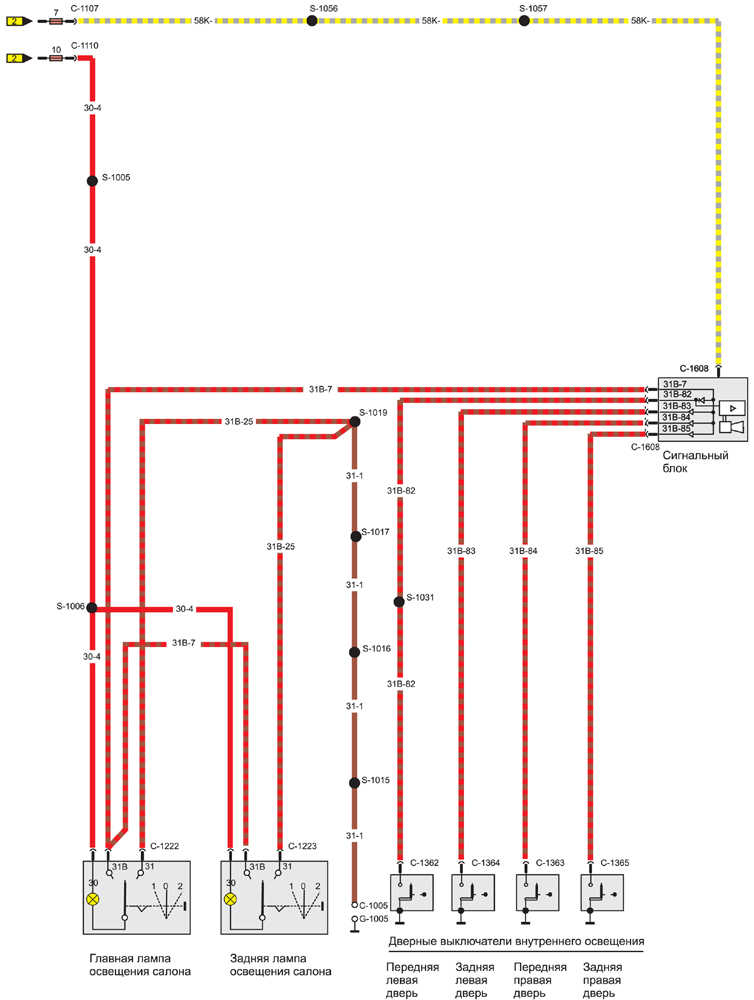

Схема контура внутреннего освещения

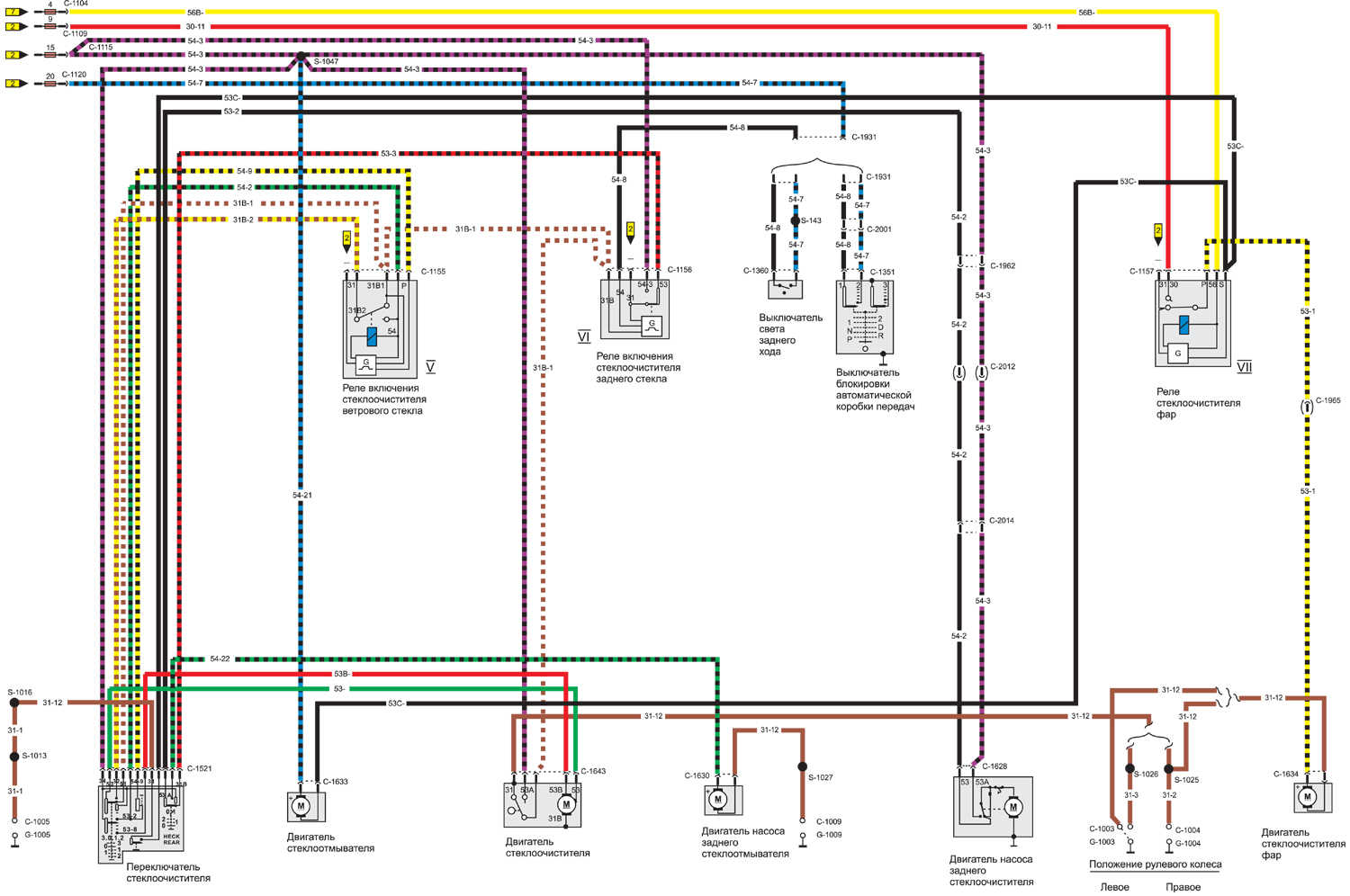

Эл.схема контура привода стеклоочистителей и стеклоомывателей

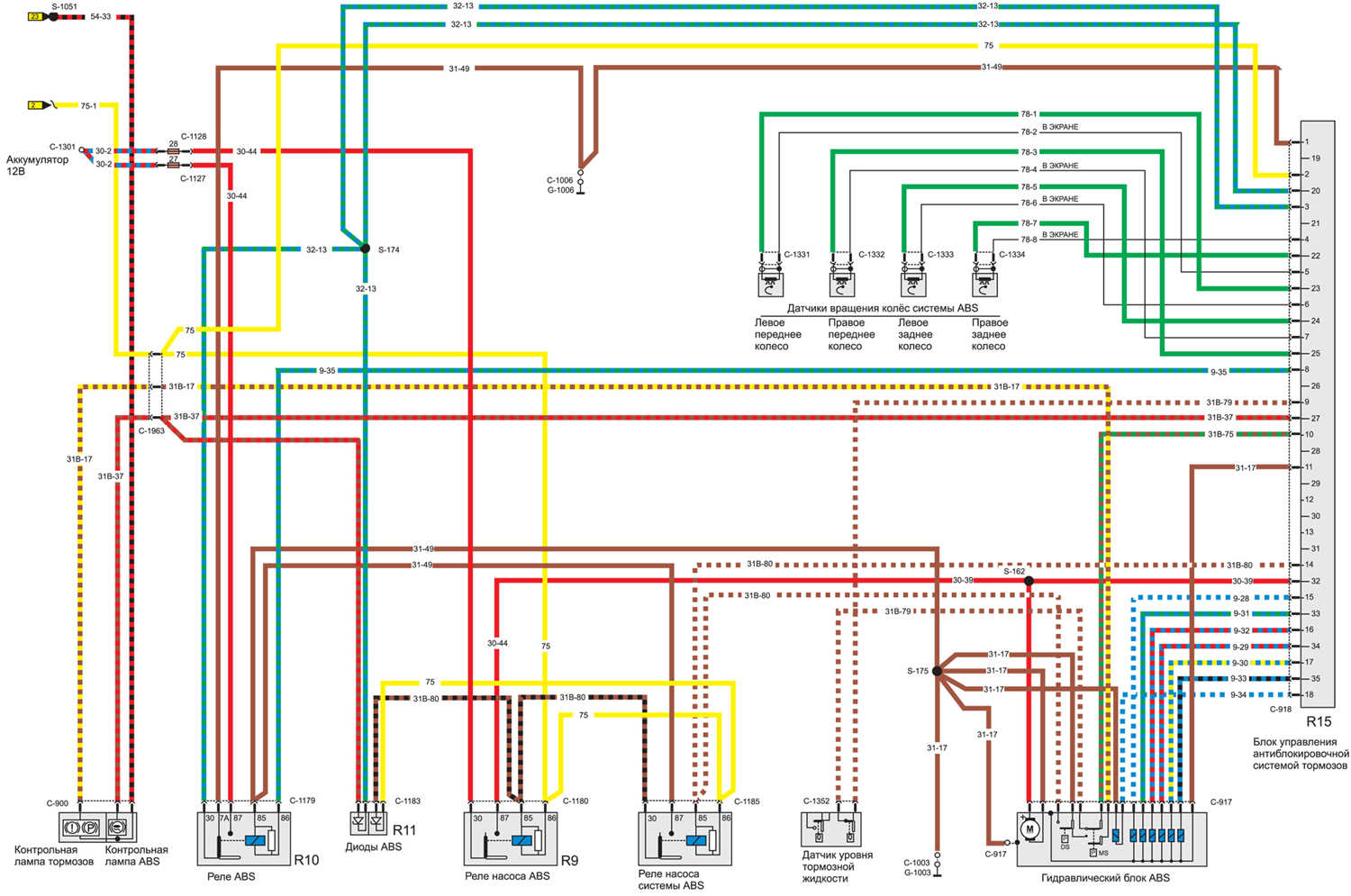

Схема контура антиблокировочной системы тормозов ABS на Форд Скорпио

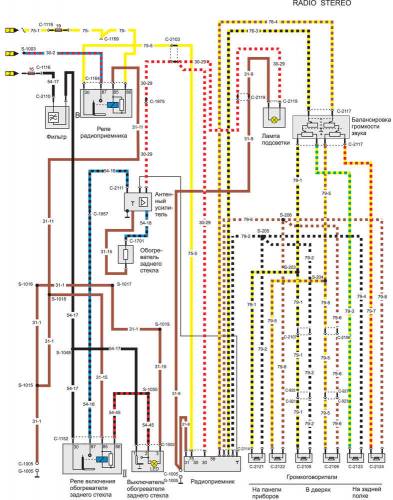

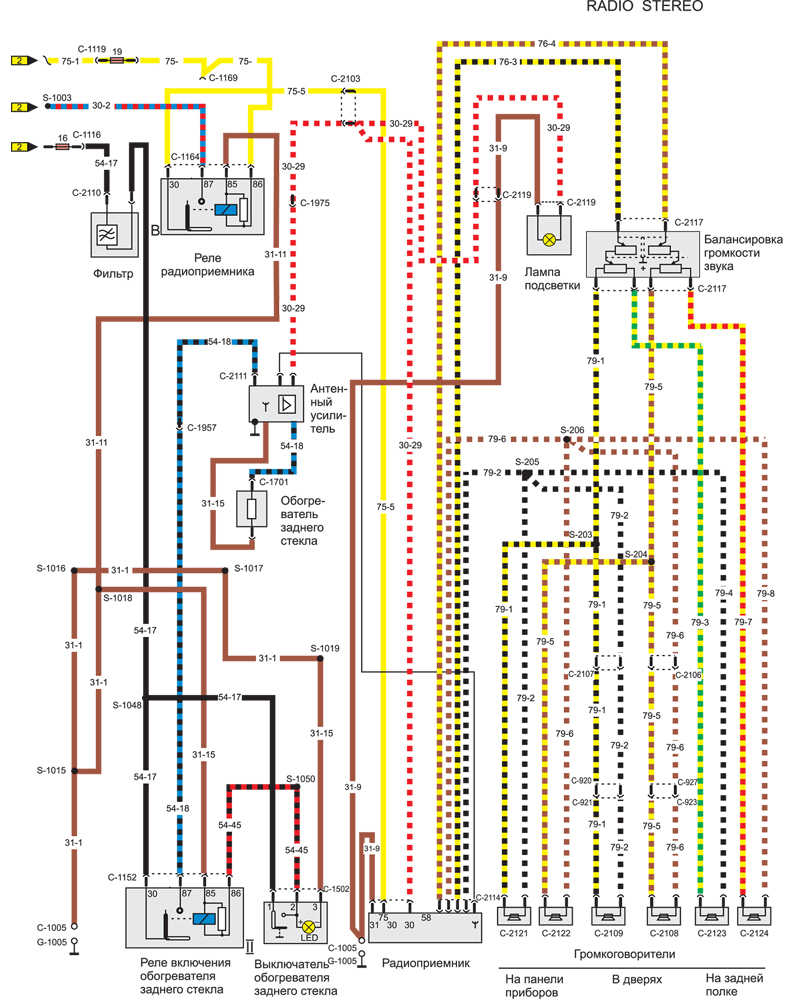

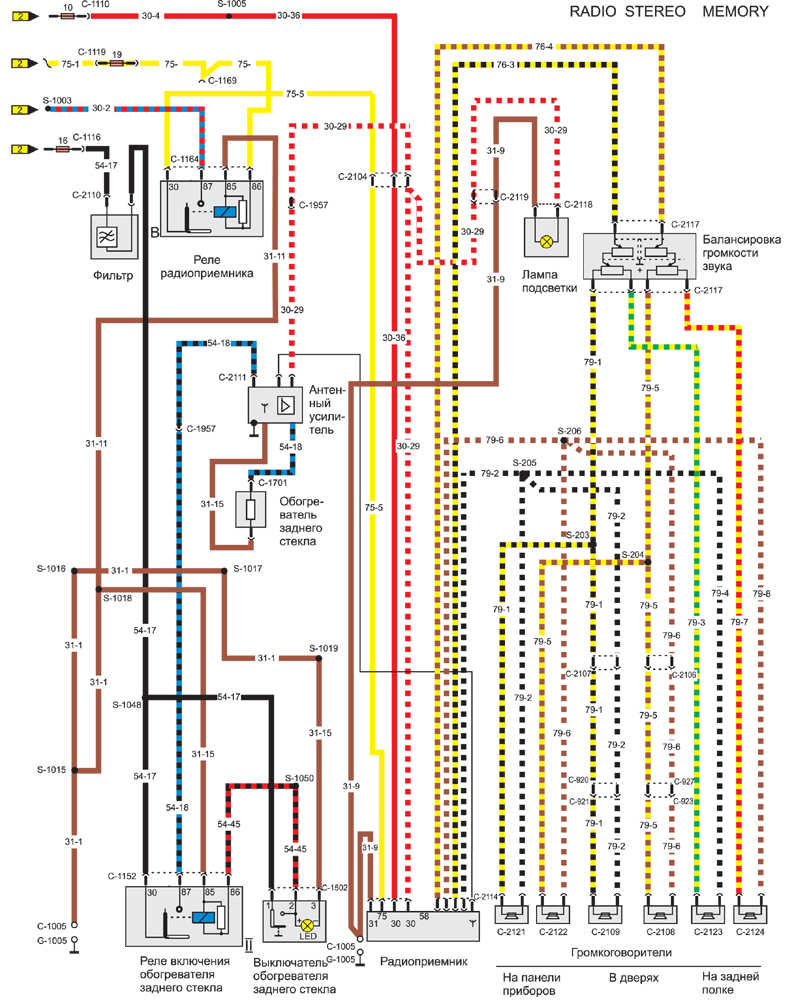

Схема контура подключения радиоприемника на Ford Scorpio
Частые вопросы: предохранители и реле Форд Скорпио
Где находится блок предохранителей на Форд Скорпио?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Форд Скорпио — в разделе о расположении блоков.
Какой предохранитель отвечает за магнитолу на Форд Скорпио?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Какой предохранитель отвечает за стеклоочистители на Форд Скорпио?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Форд Скорпио?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Форд Скорпио?
Схема и таблица предохранителей Форд Скорпио — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Форд Скорпио?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Форд Скорпио и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Форд Скорпио?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Форд Скорпио?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
