     Всем работникам автосервиса в помощь, схема предохранителей на Skoda SuperB. На международном автосалоне в Женеве представили Skoda Superb GreenLine — экологичный автомобиль Шкода Суперб. На автомобиль устанавливается такая же силовая установка, что и на Passat BlueMotion — это турбодизельный двигатель с сажевым фильтром, объемом 2 литра, который имеет 105 л.с., а расход на 100 км/ч = 4,9 л. На автомобиль устанавливается специальный спойлер, который позволяет улучшить аэродинамику Шкода Суперб. Кроме того, клиренс автомобиля понижен на 1,5 см и обут Суперб в новые шины, рисунок которых позволяет снизить сопротивляемость качания при езде в колее.

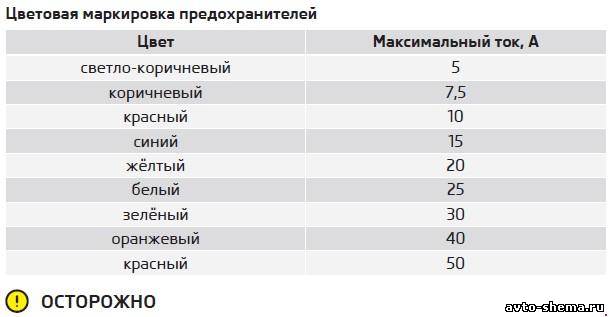

Цветовая маркировка предохранителей

Меры предосторожности

● Никогда не «ремонтируйте» предохранители и не заменяйте их на предохранители большего номинала — опасность возгорания! Кроме того, повреждение может возникнуть в другом месте электрической цепи.
● Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи.

Отдельные цепи защищены плавкими предохранителями. Предохранители находятся в левой части передней панели за крышкой блока предохранителей и под крышкой в левой части моторного отсека.

– Выключите зажигание и электрически потребители соответствующей цепи.
– Снимите крышку со стороны передней панели с помощью отвёртки или крышку блока предохранителей в моторном отсеке.
– Определите, какой предохранитель защищает цепь того или иного потребителя.
– Выньте из держателя на крышке пластмассовый захват, установите его на соответствующий предохранитель и выньте предохранитель из гнезда.
– У неисправного предохранителя металлическая перемычка оплавлена. Замените неисправный предохранитель на новый того же номинала.
– Установите крышку на место.

Замена предохранителей в передней панели

Крышка блока предохранителей: левая часть передней панели

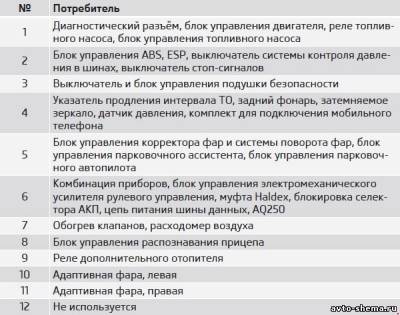

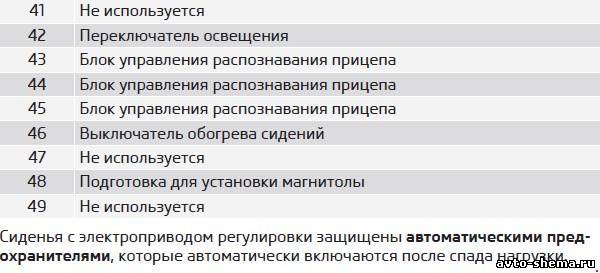

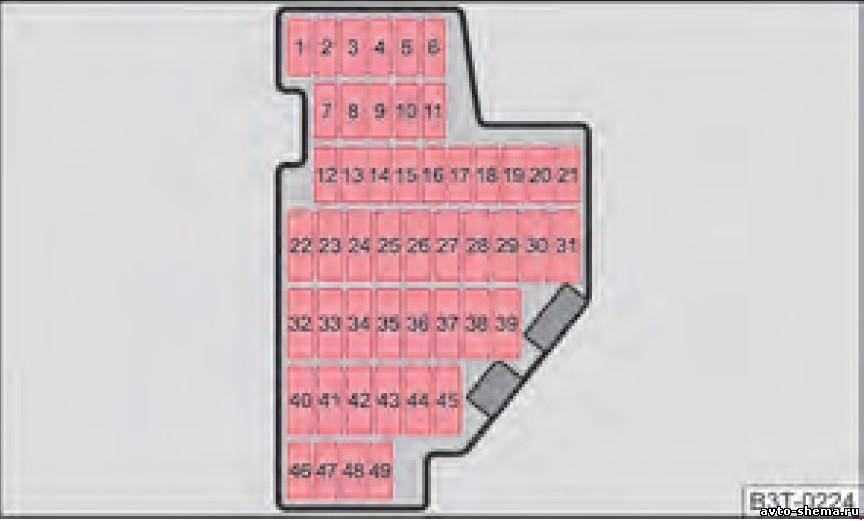

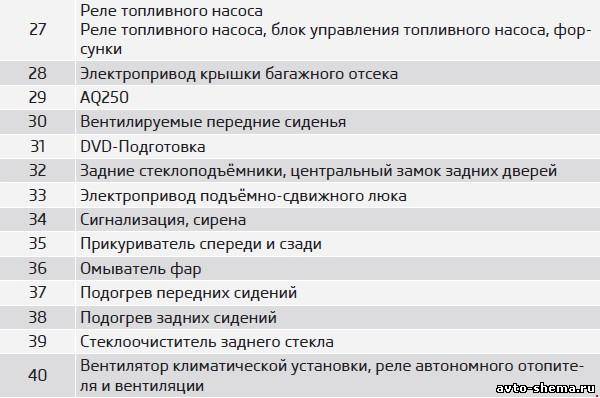

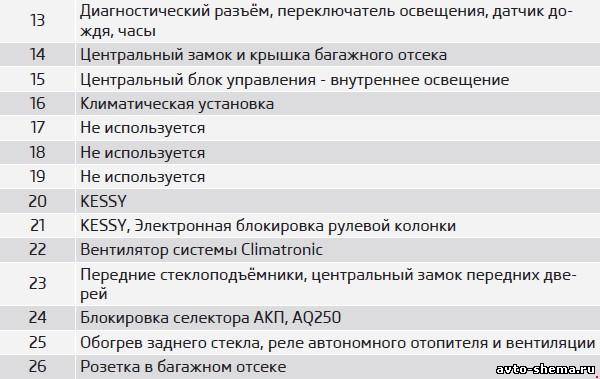

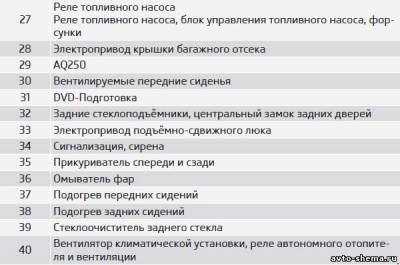

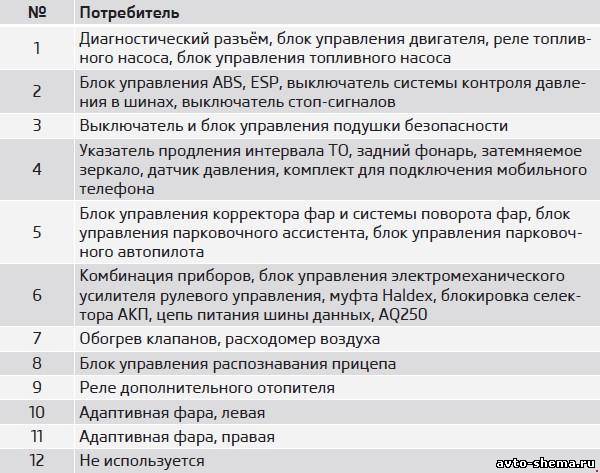

Схема блока предохранителей в передней панели

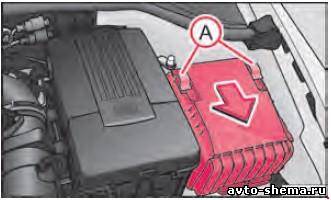

Крышка блока предохранителей в моторном отсеке

Блок предохранителей в моторном отсеке имеет два варианта исполнения. Какой вариант установлен в Вашем автомобиле Вы можете определить по расположению предохранителей, сняв крышку блока.

В некоторых исполнениях автомобилей перед снятием крышки блока предохранителей необходимо снять крышку кожуха аккумуляторной батареи

Снятие крышки блока предохранителей
– Сдвиньте до упора фиксаторы А, чтобы за ними стал виден знак , и снимите крышку.

Установка крышки блока предохранителей
– Установите крышку на блок предохранителей и сдвиньте стопорные скобы
А до упора, так, чтобы стал виден знак за скобой.

Меры предосторожности

● При блокировке и разблокировке крышки необходимо прижимать её к блоку предохранителей по бокам, иначе фиксирующий механизм может быть повреждён.
● Крышку блока предохранителей в моторном отсеке следует закреплять особенно тщательно. Если крышка будет установлена неправильно, на предохранители может попасть вода, что может вызвать повреждения автомобиля!

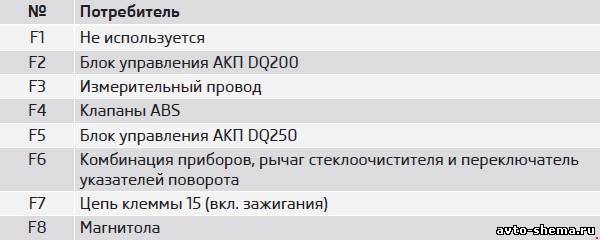

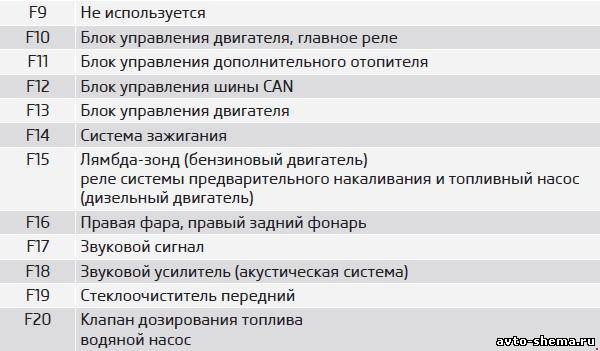

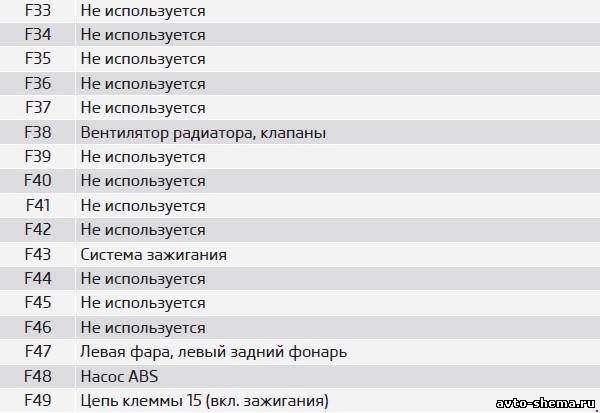

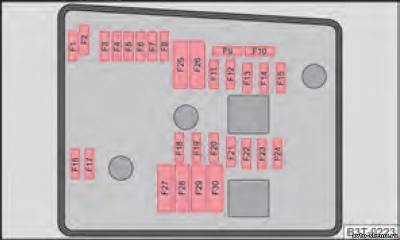

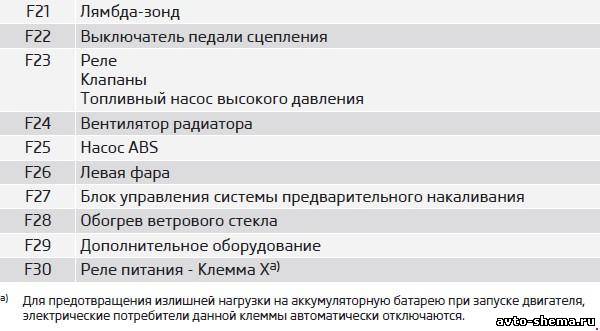

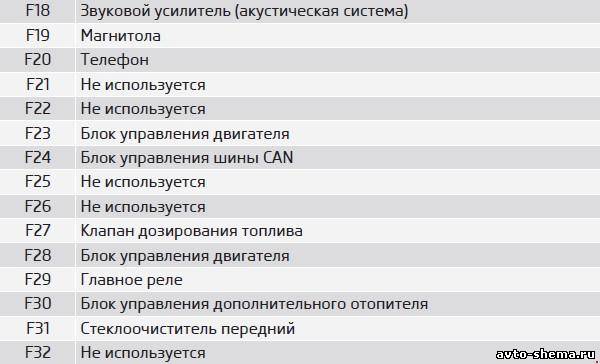

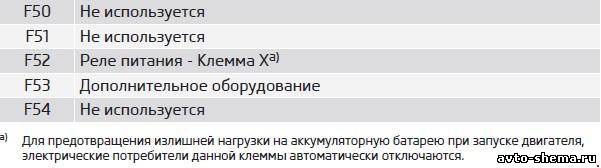

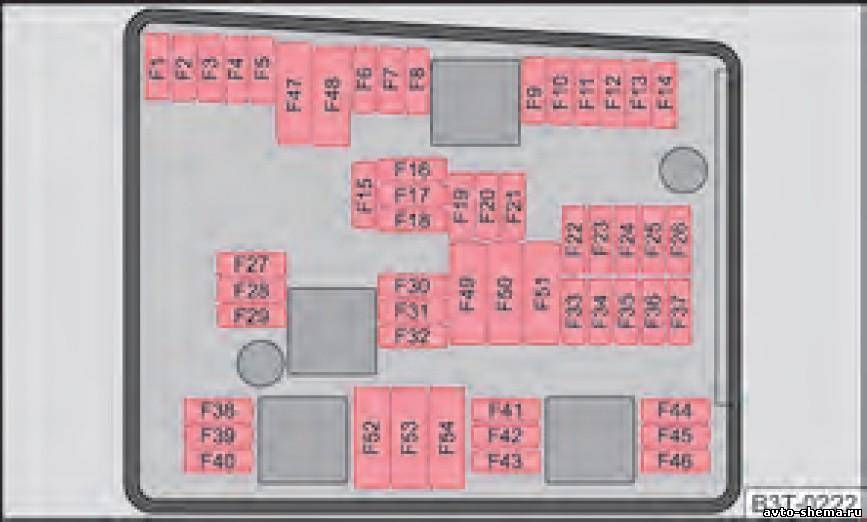

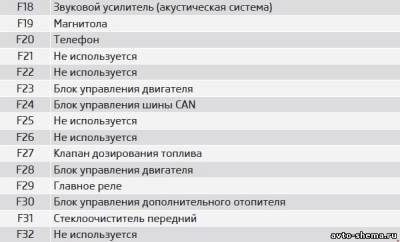

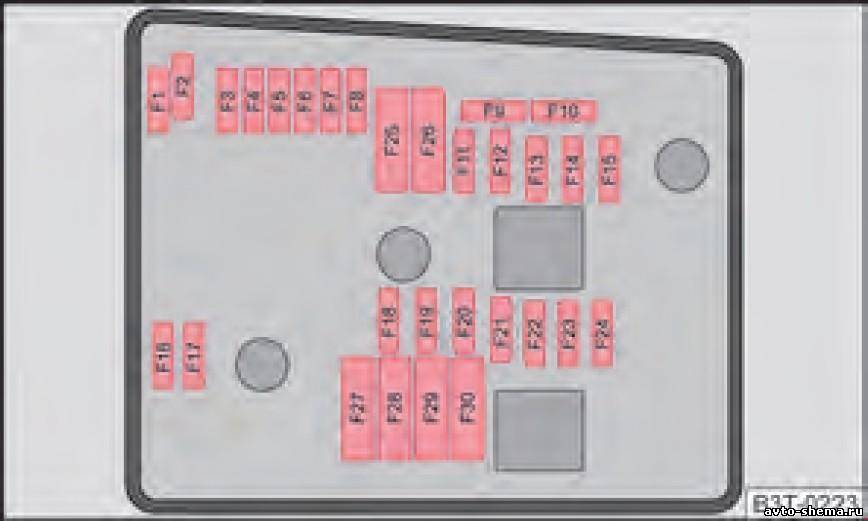

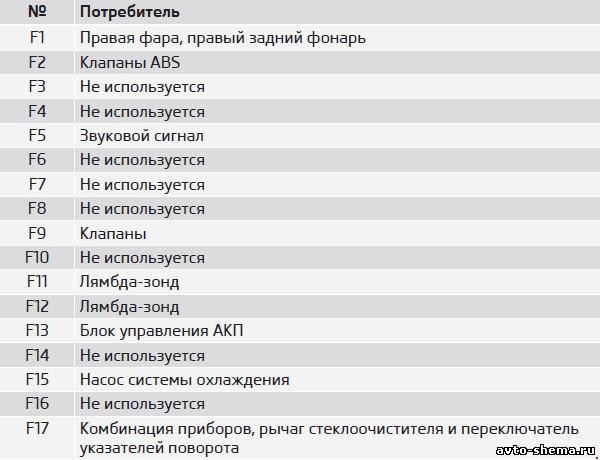

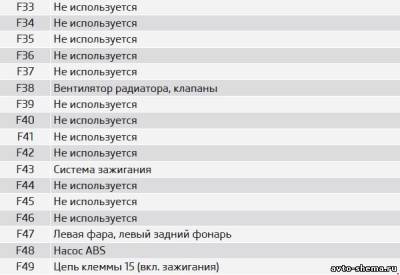

Схема расположение предохранителей в моторном отсеке
