RU Все схемы электрооборудования на такую модель Hyundai, как Solaris с 2011 и младше г.в. Несмотря на относительно маленький объем двигателя 1,4 л и 1,6 л, автомобиль обладает достаточно большой мощностью 107 л.с. и 124 л.с. Коробка передач устанавливается двух видов – автоматическая и механическая. Самый главный вопрос, который интересует большинство читателей – это расход топлива в различных режимах. Как утверждают конструкторы данного авто, средний расход топлива не превысит 6,2 литра на 100 км. Емкость топливного бака составляет 45 литров, что вполне достаточно для продолжительных поездок. Уровень вредных выбросов соответствует нормам Евро-4. Подвеска автомобиля обеспечит комфортную езду практически по любым автодорогам. Спереди подвеска двухрычажная, а сзади торсионная балка. Масса снаряженного Hyundai Solaris, составляет чуть более 1,1 тонны. Стоит также добавить, что кузов оцинкован, салон и сиденья удобны. Да и цена под стать любому среднего класса рабочему!!!

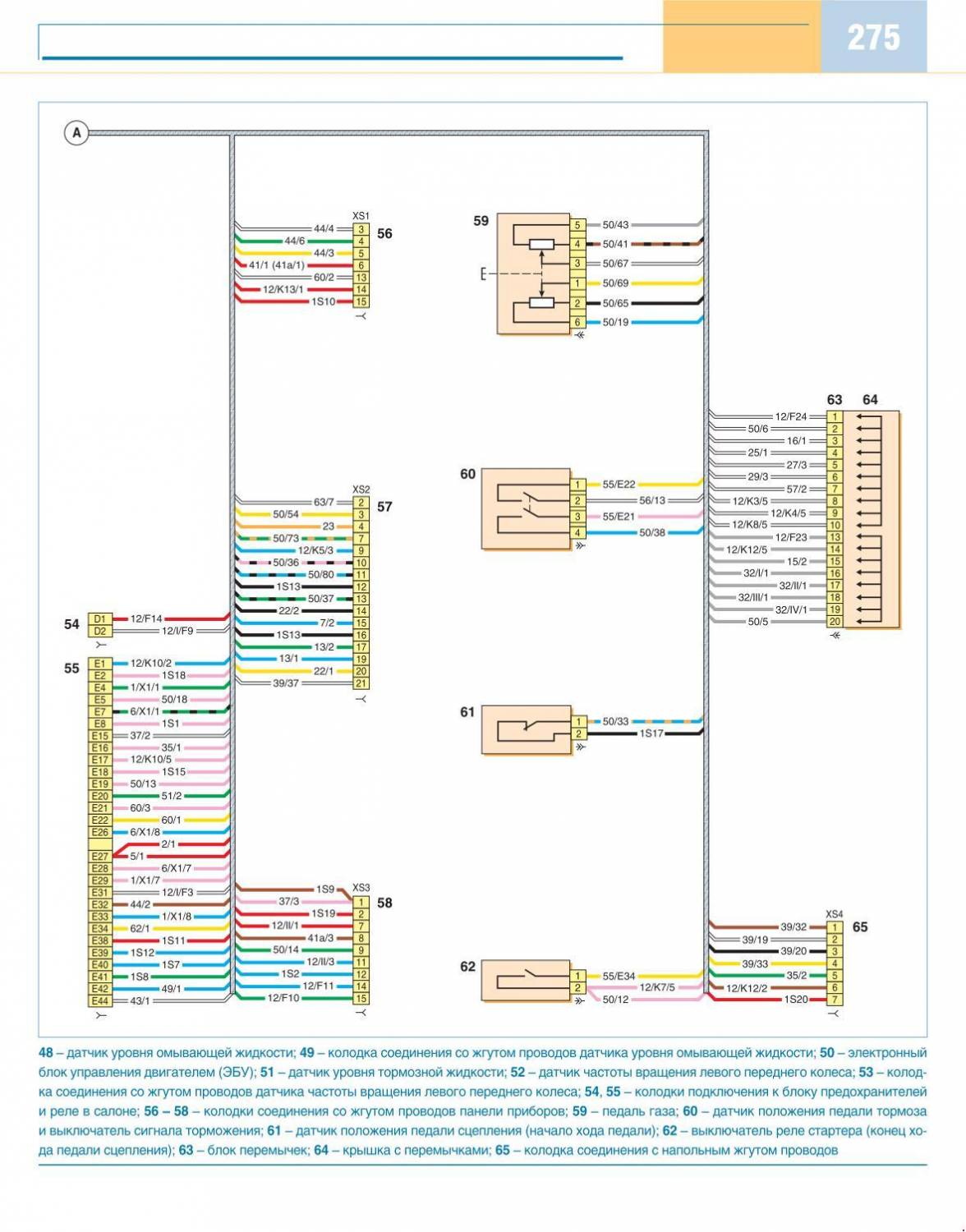

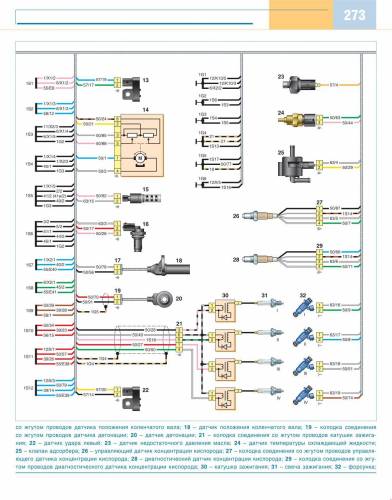

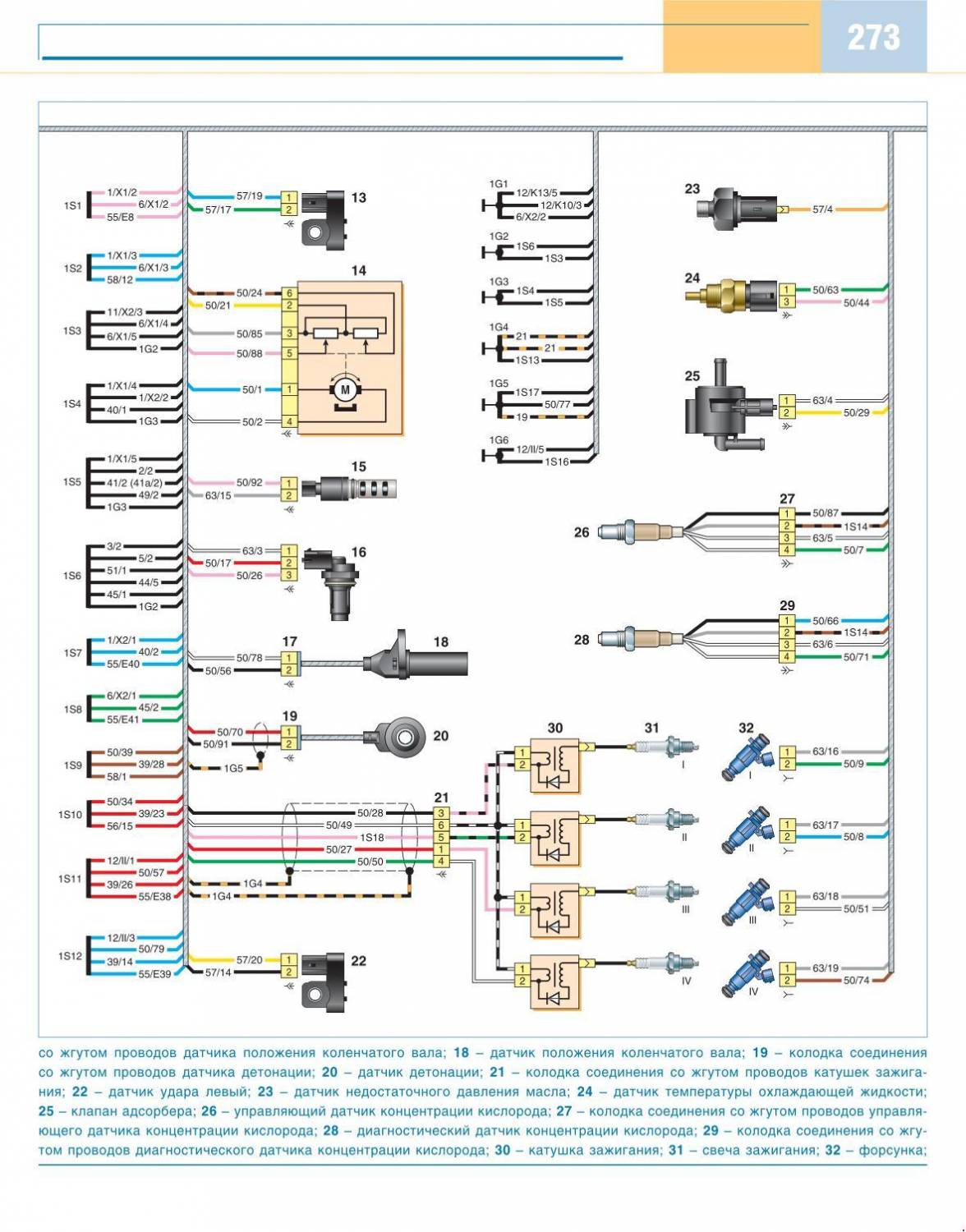

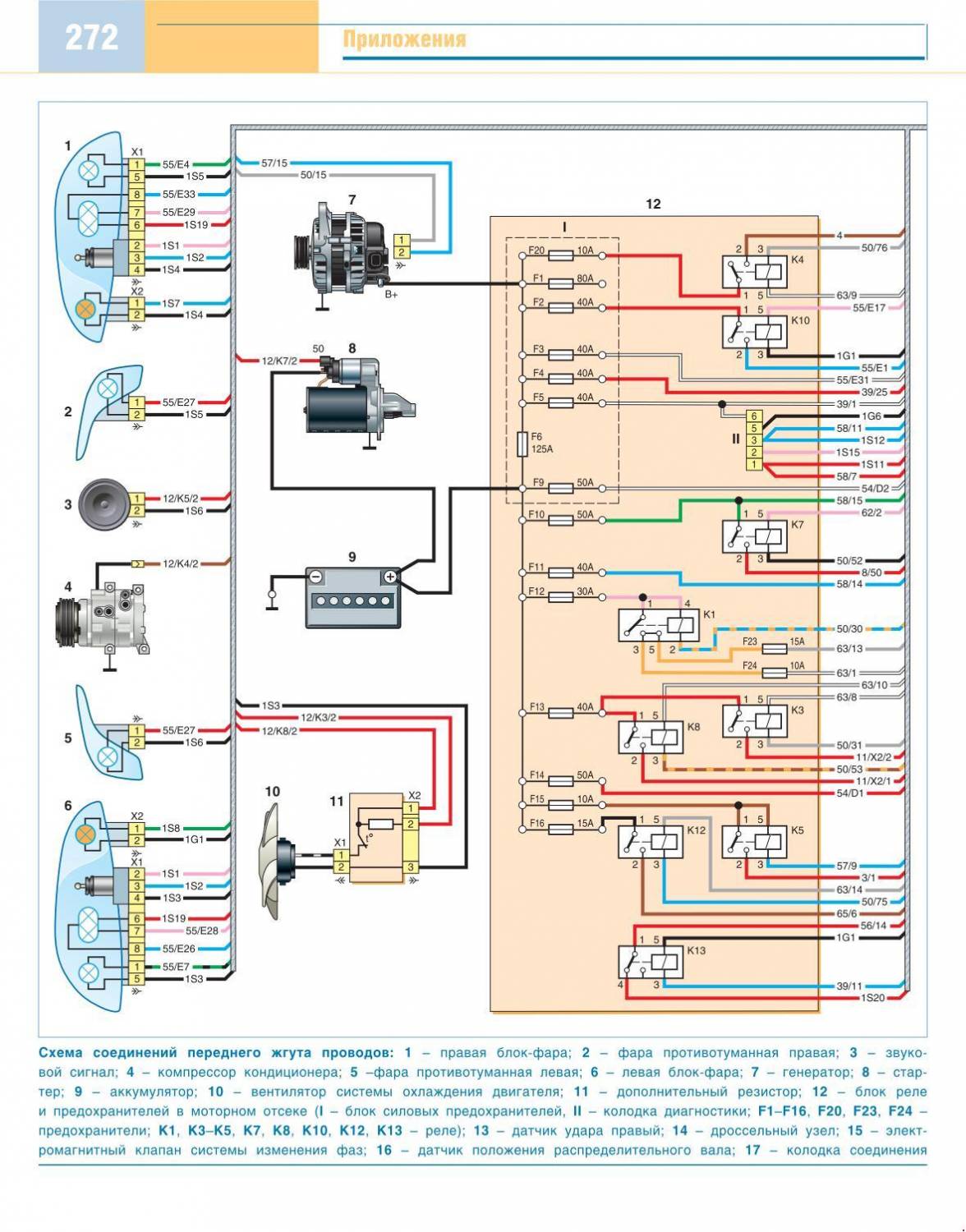

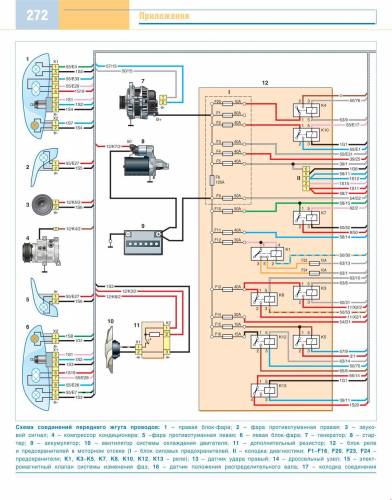

Электросхема соединений переднего жгута проводов

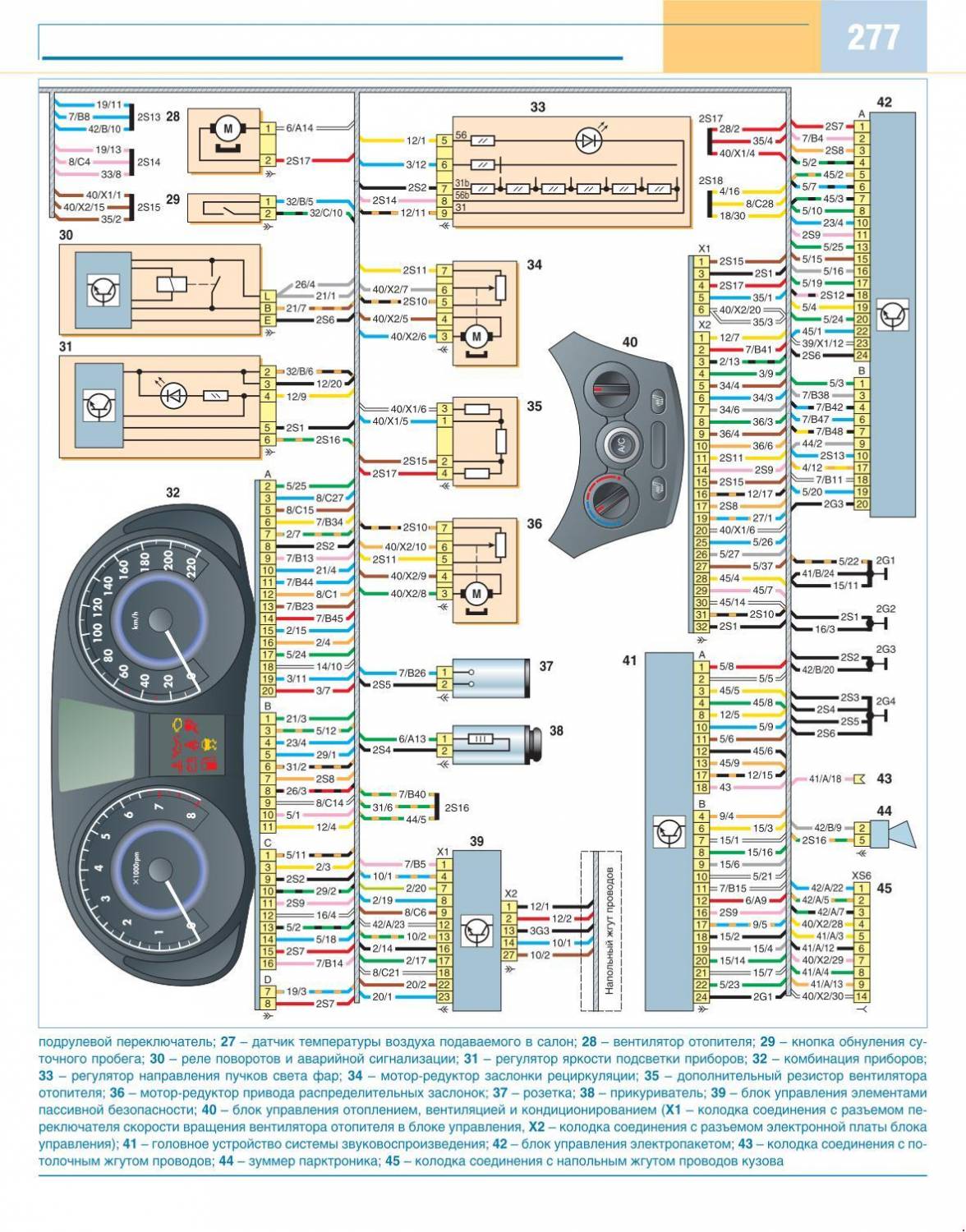

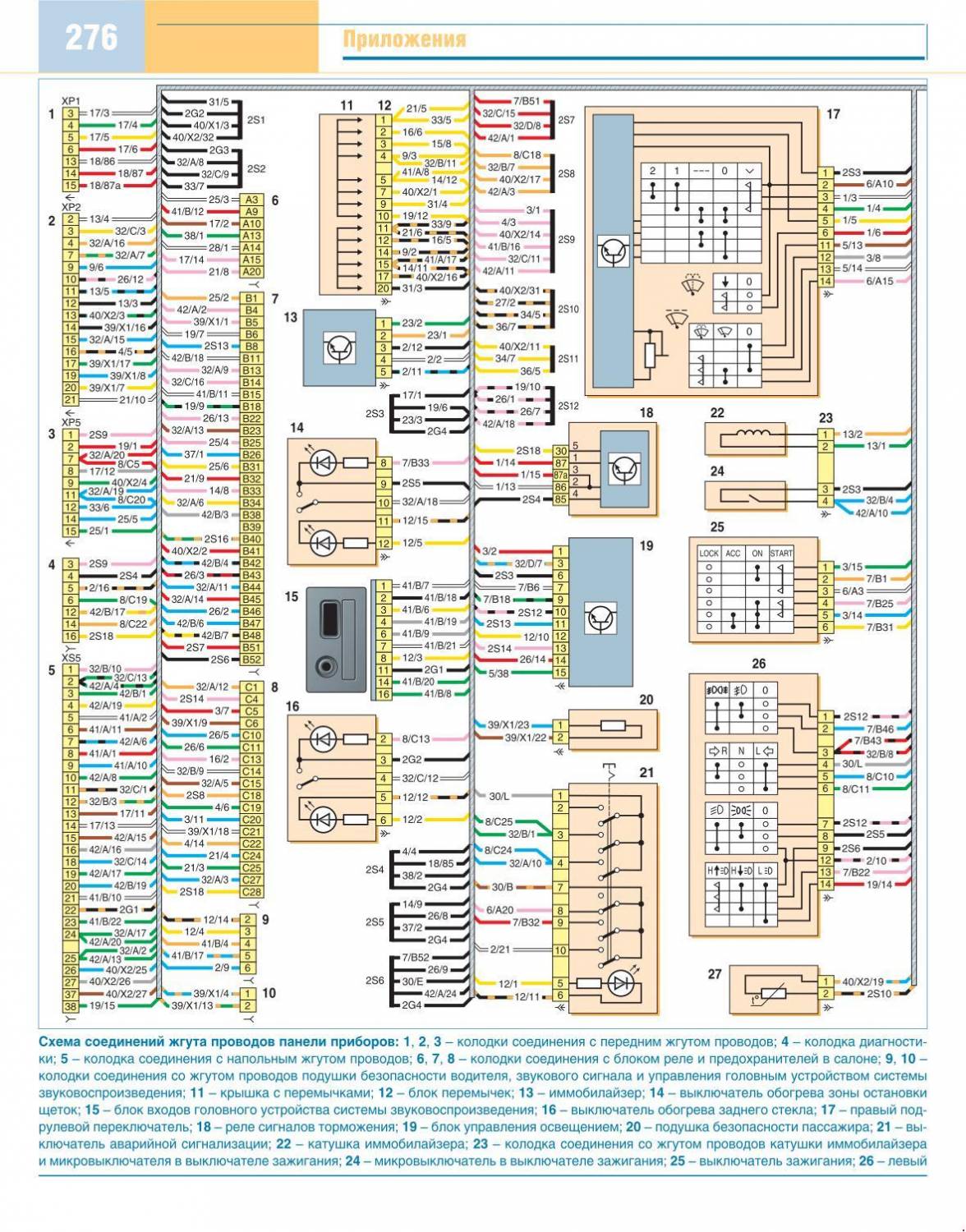

Схема соединений жгута проводов панели приборов

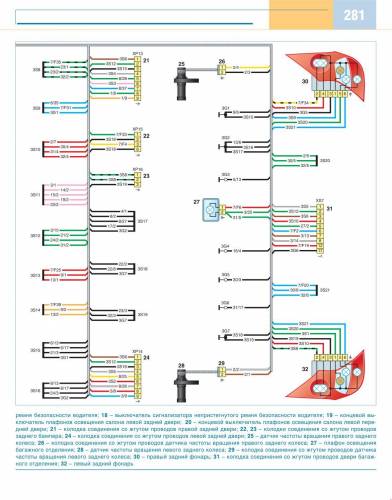

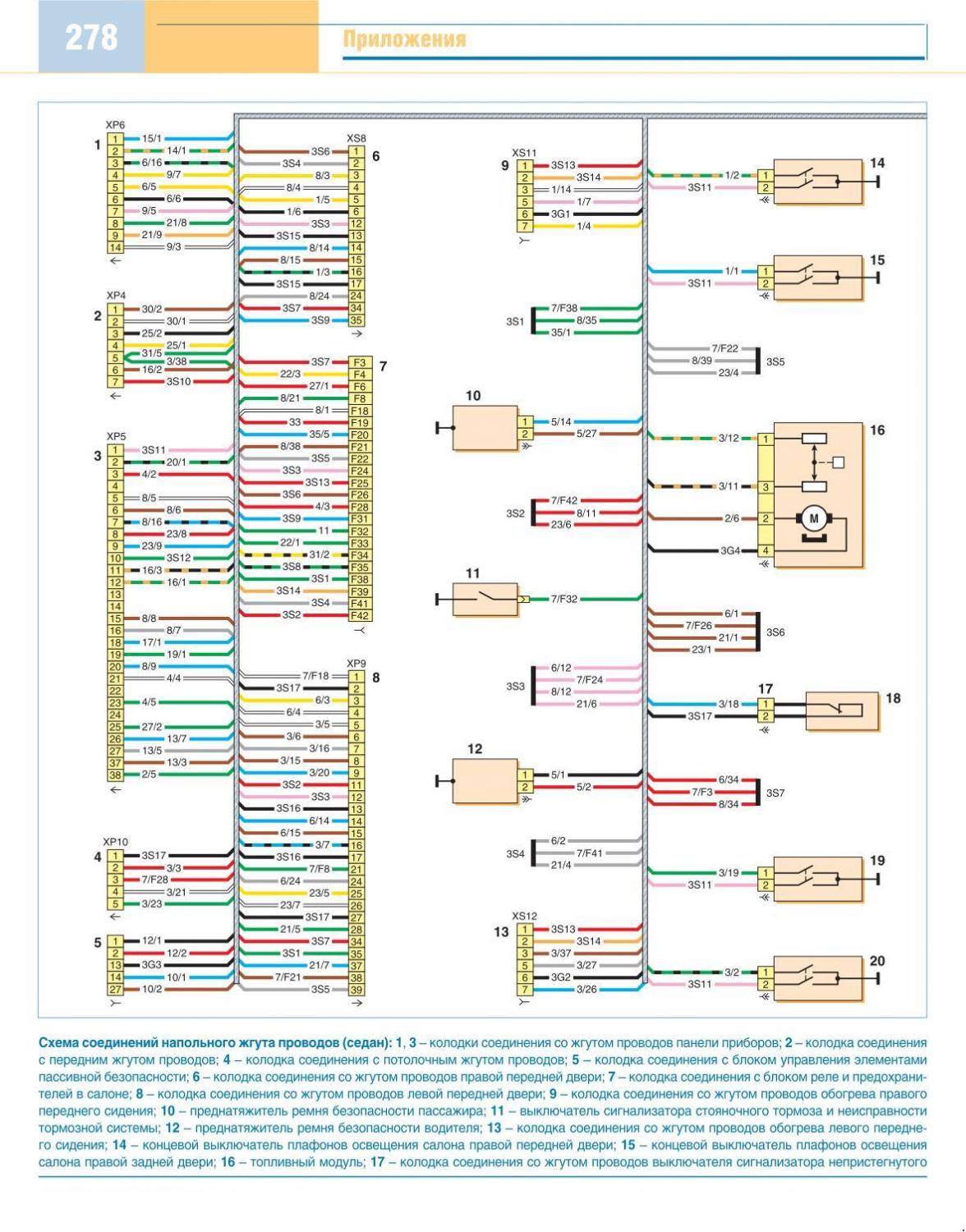

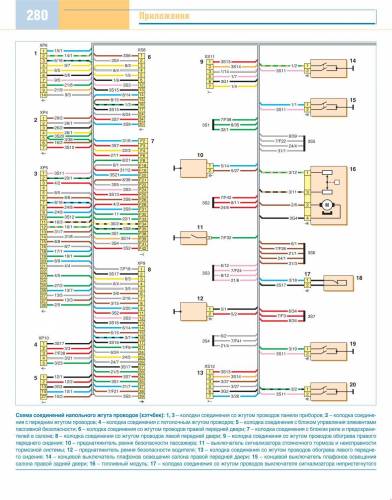

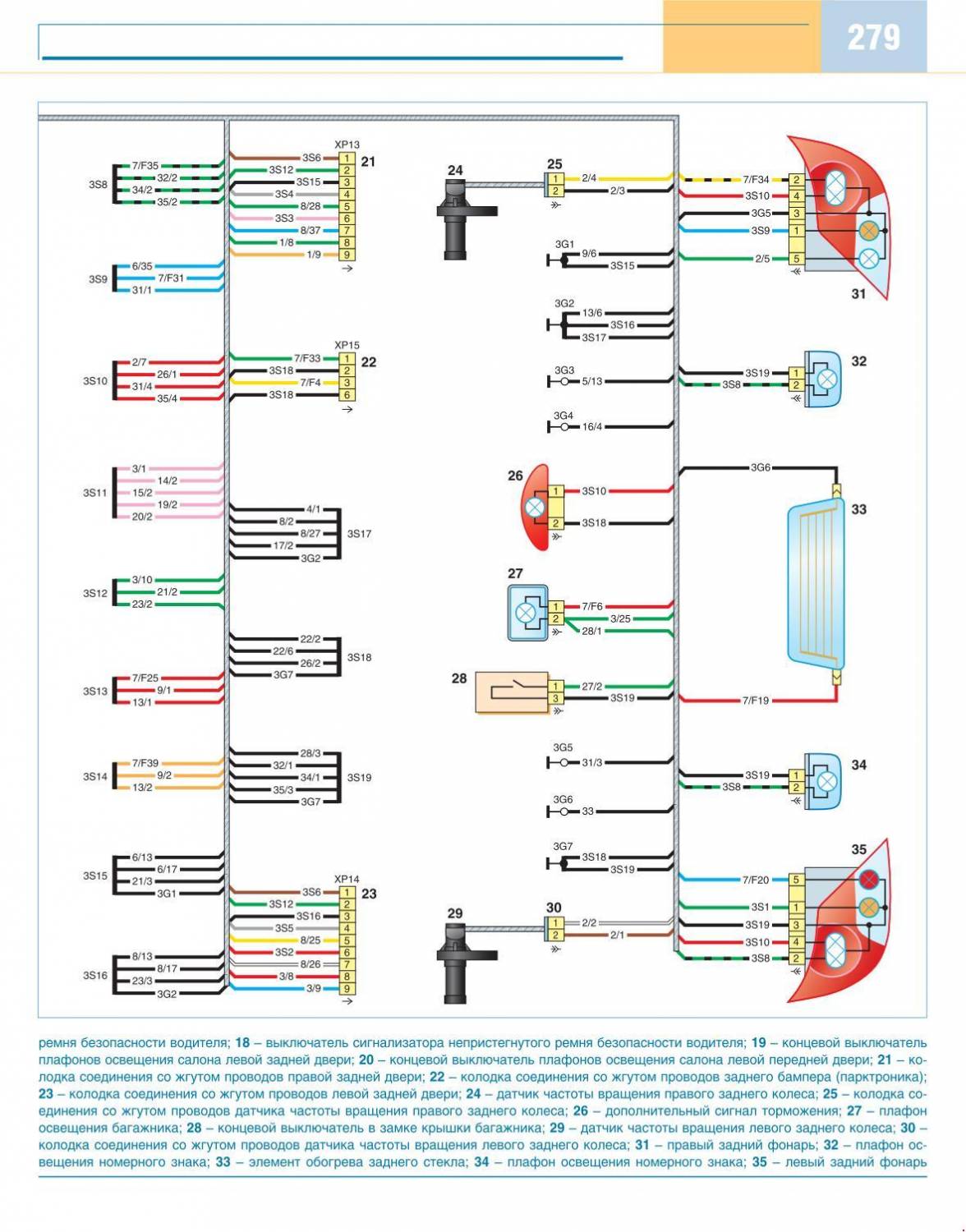

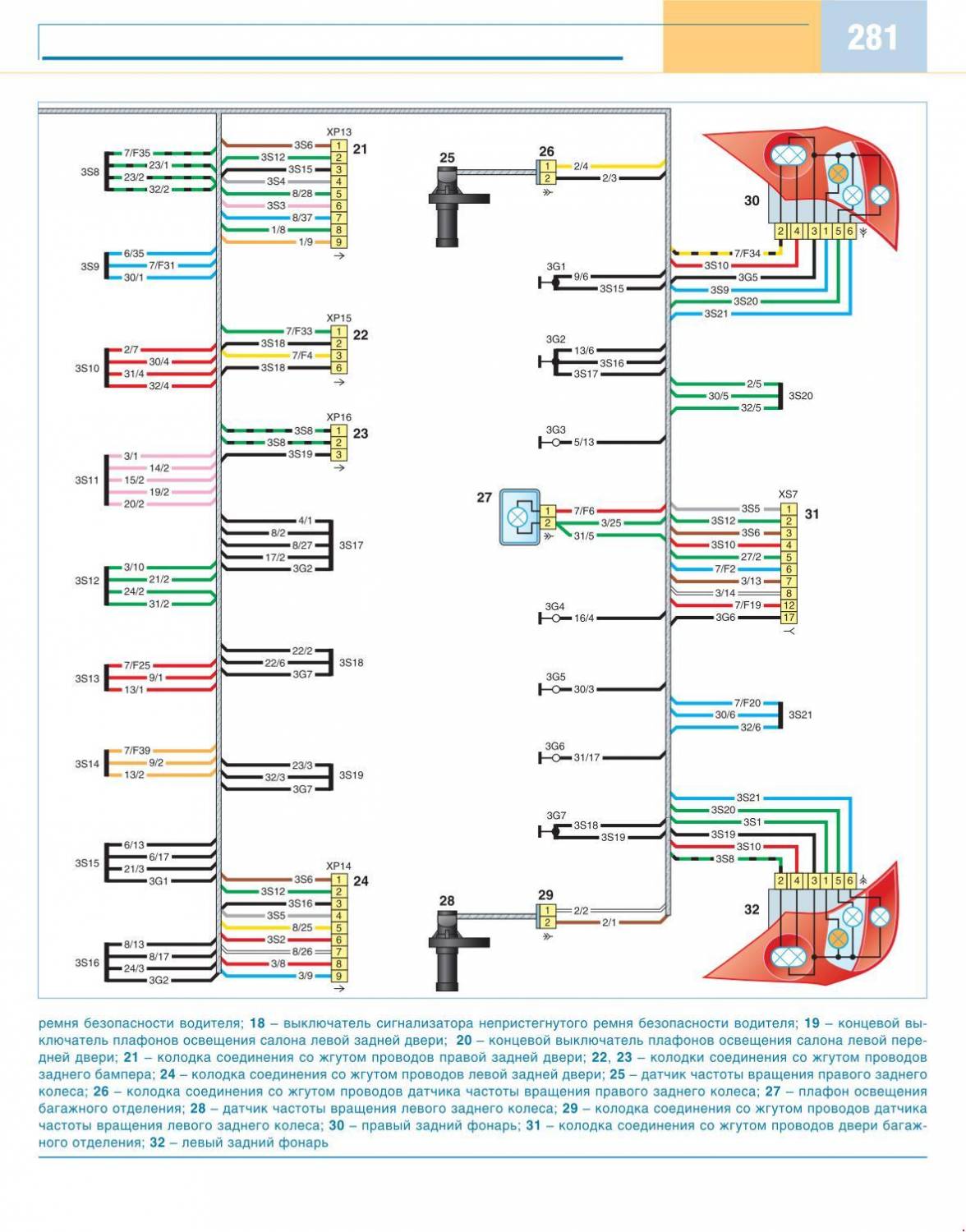

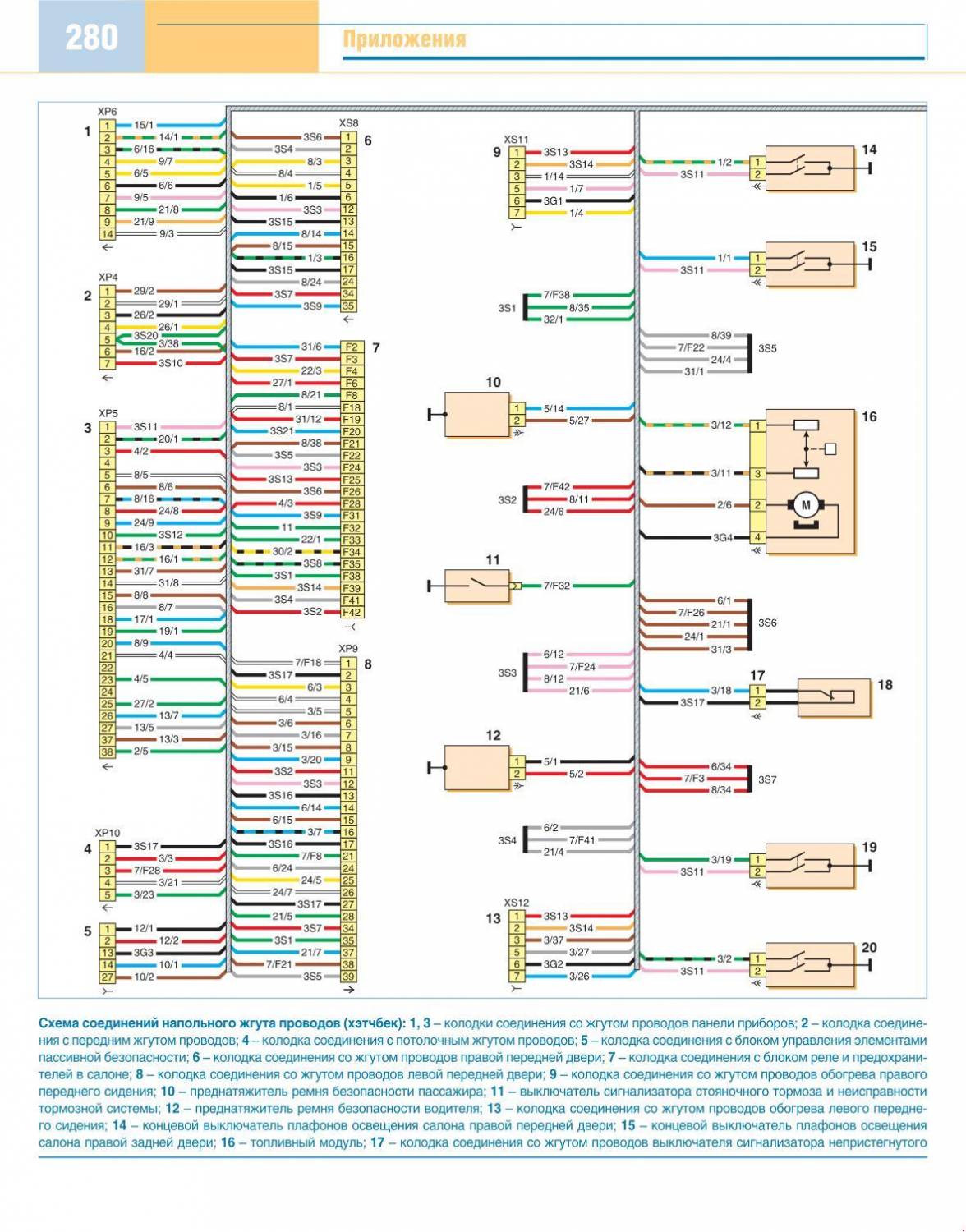

Соединения напольного жгута проводов (седан и хэтчбек) — эл.схема

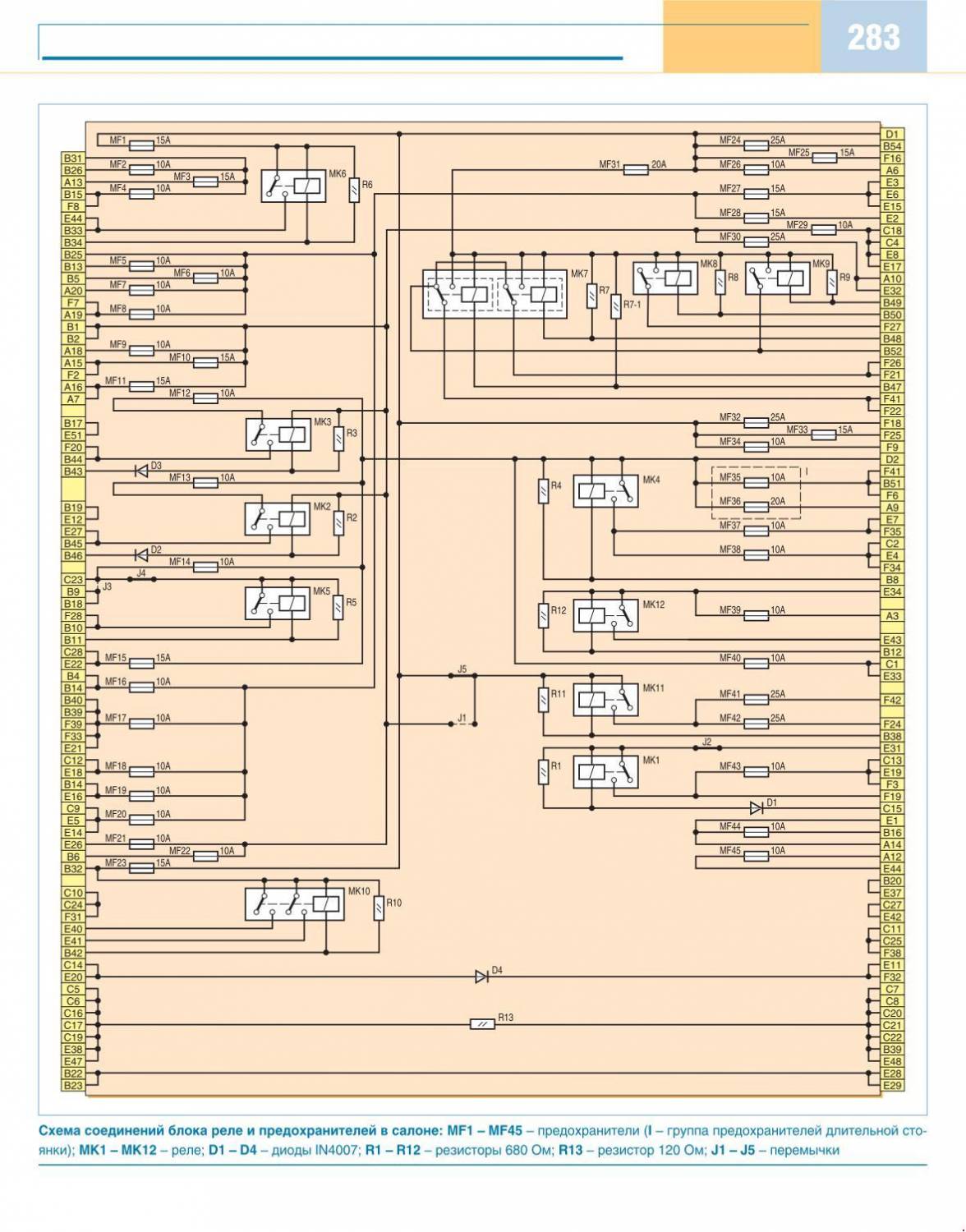

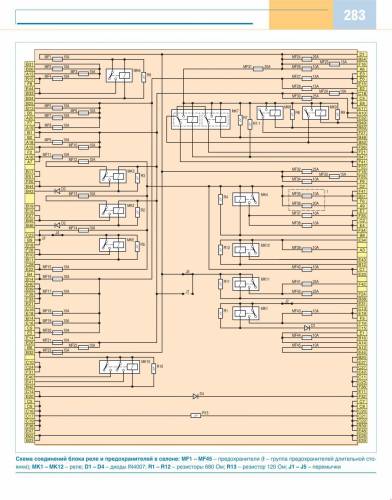

Схема соединений блока реле и предохранителей в салоне авто

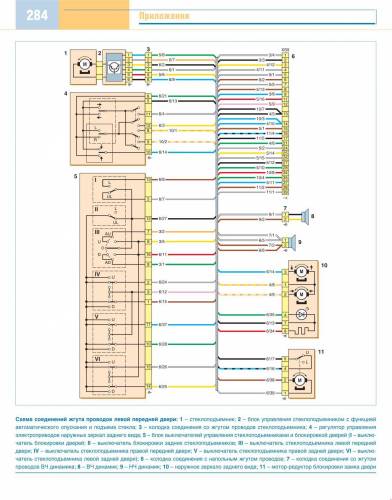

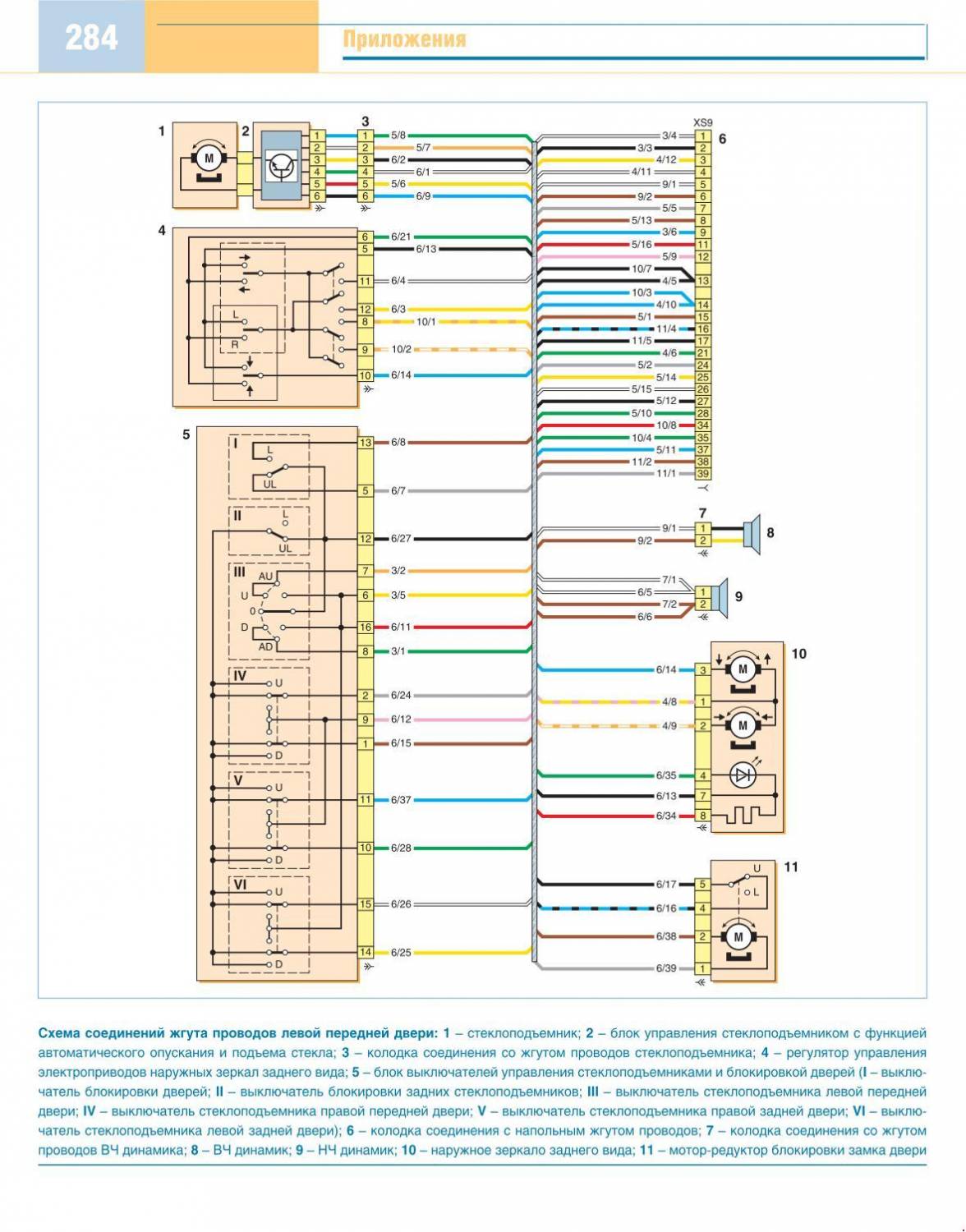

Соединение жгута проводов передней левой двери — схема
Частые вопросы: предохранители и реле Хендай Солярис
Где находится блок предохранителей на Хендай Солярис?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Хендай Солярис — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Хендай Солярис?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Хендай Солярис?
Схема и таблица предохранителей Хендай Солярис — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Хендай Солярис?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Хендай Солярис и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Хендай Солярис?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Хендай Солярис?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Хендай Солярис находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Хендай Солярис сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
