RU А это уже более новая модель Ford Mondeo 2000 года выпуска и выше. Если вы вначале не сможете достаточно точно оценить объем проводимого ремонта, то составьте свой график работ так, чтобы в нем еще оставались временные лазейки для внепланового посещения магазина запасных частей или сервисного центра Ford. При этом никогда не исходите из того, что в сервисном центре на складе будут храниться все необходимые вам детали – просчитайте также и время на составление и исполнение заказа.

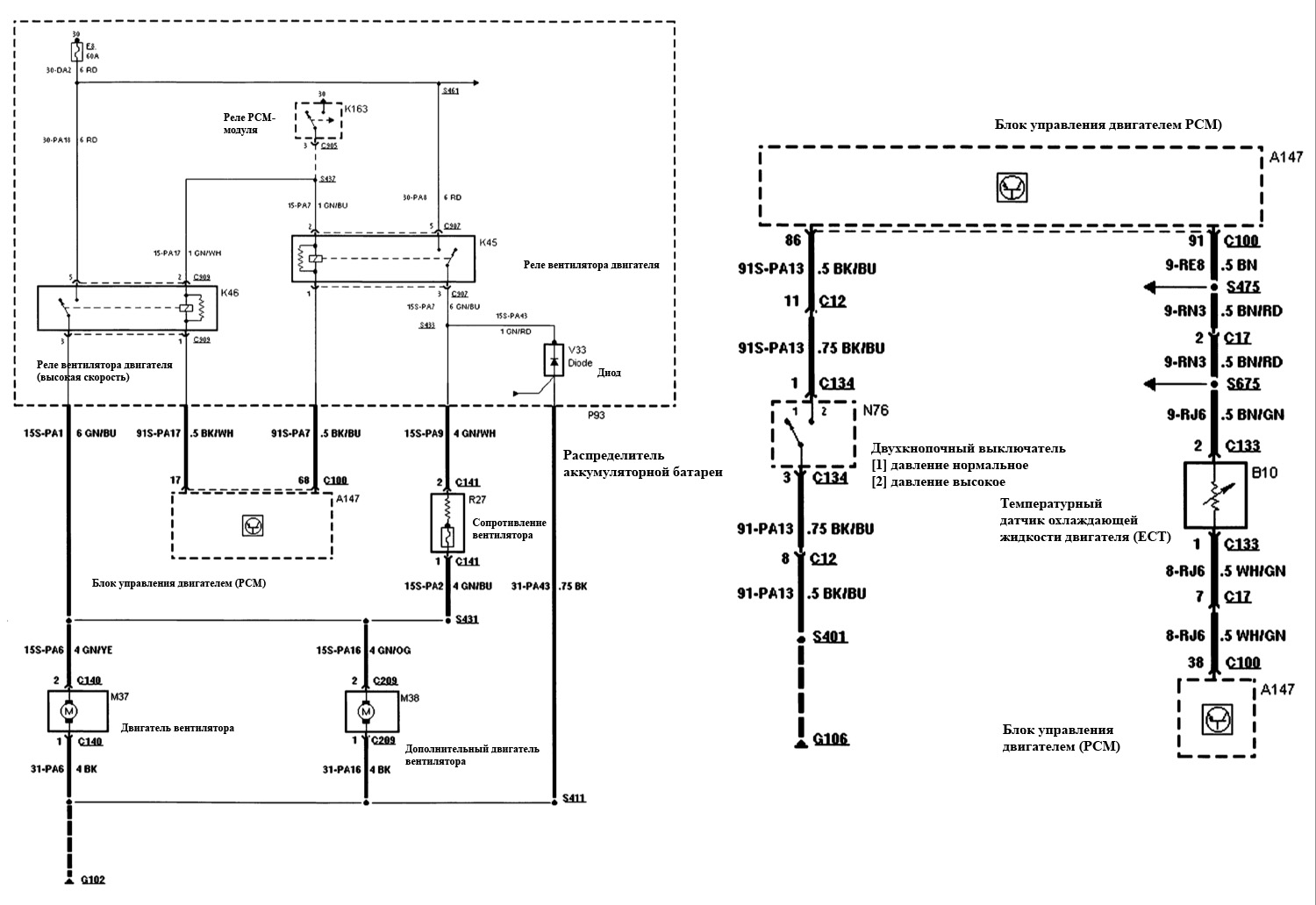

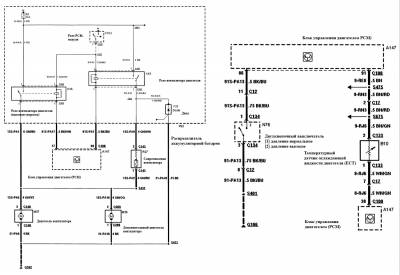

Схема охлаждения двигателя, 2,5 л

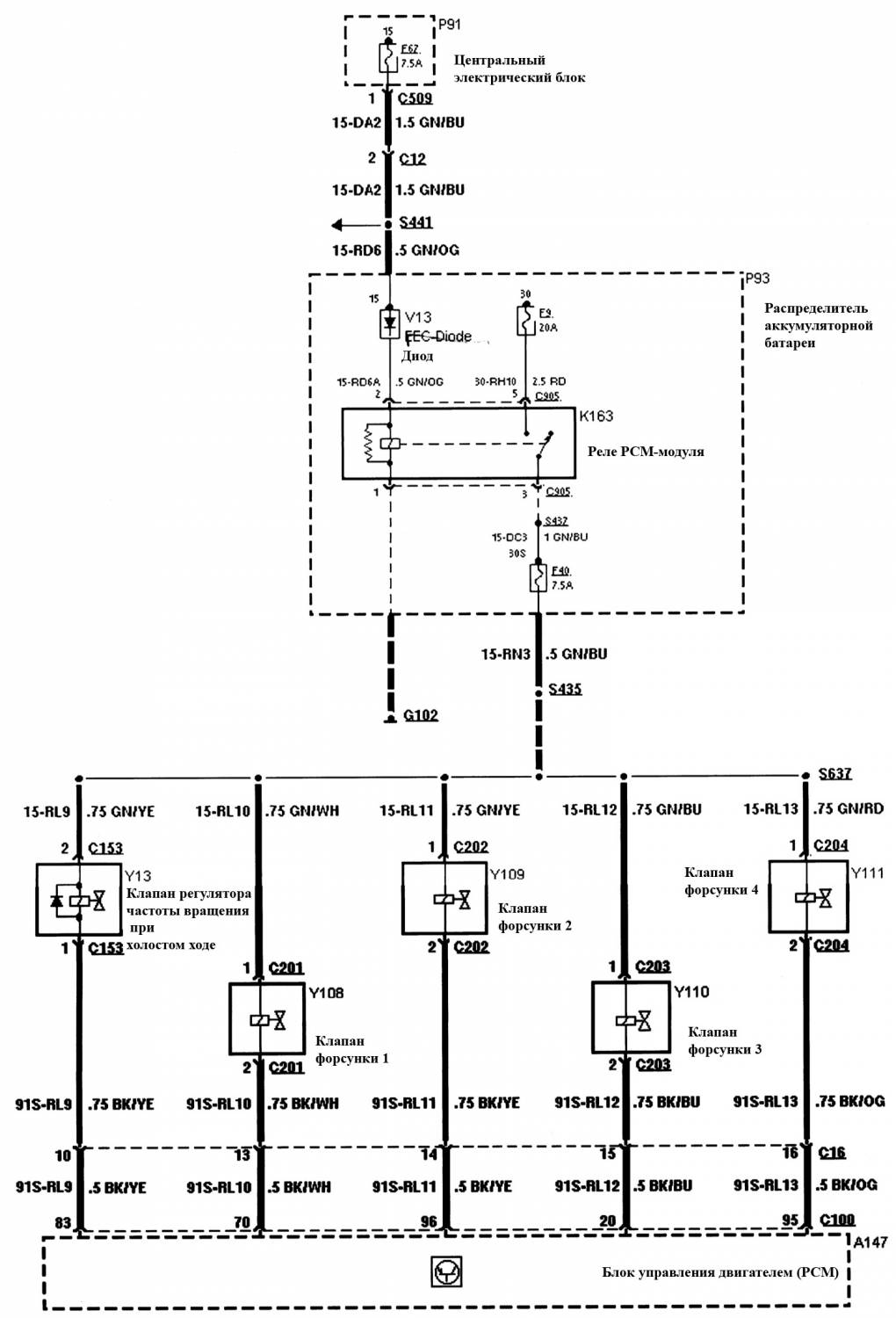

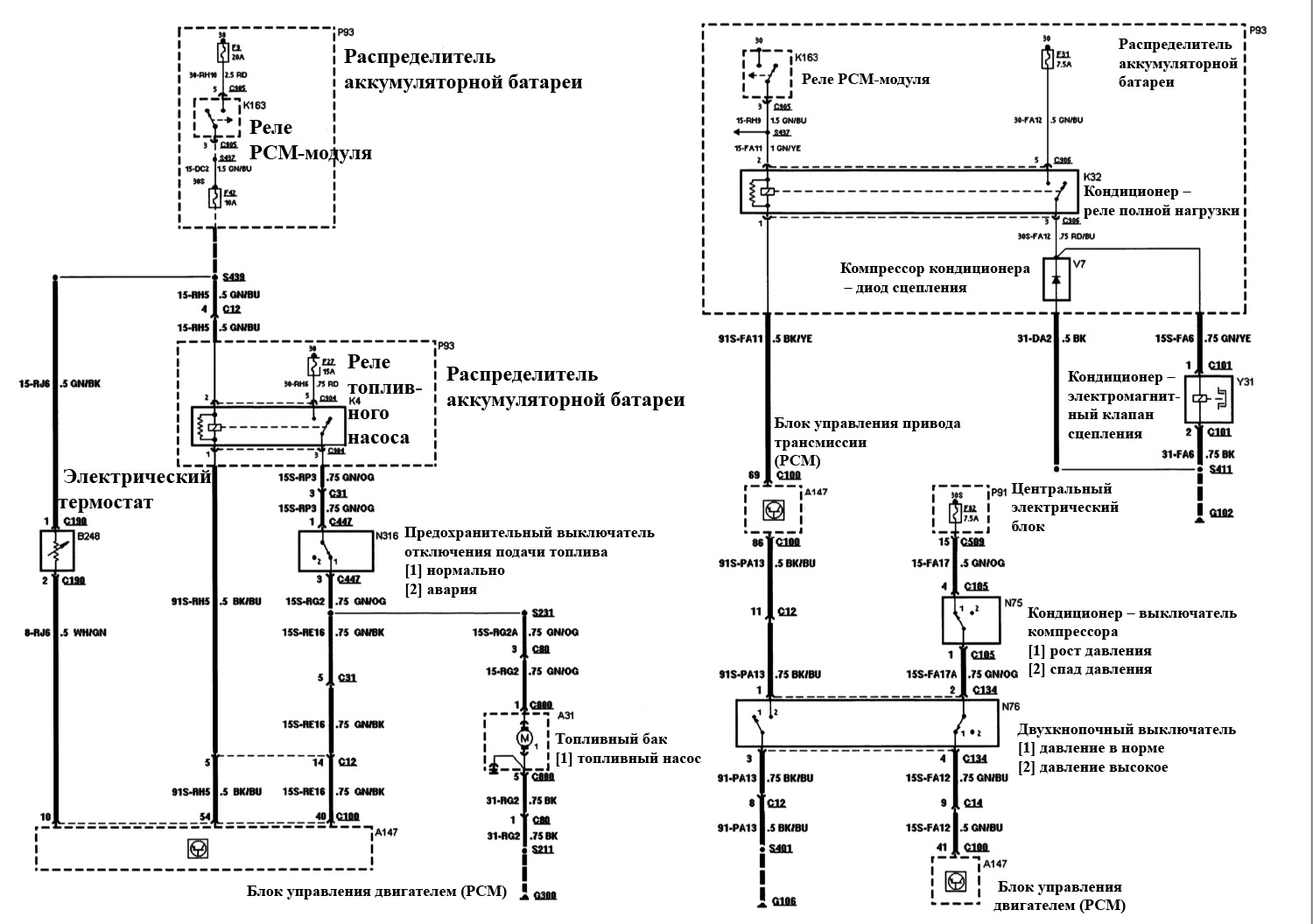

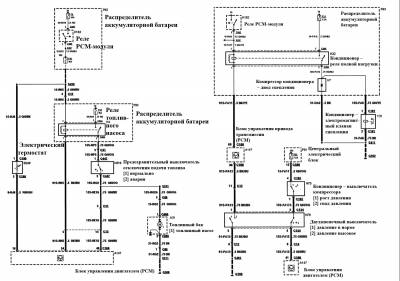

Эл.схема топливной системы, 1,8 л и 2,0 л

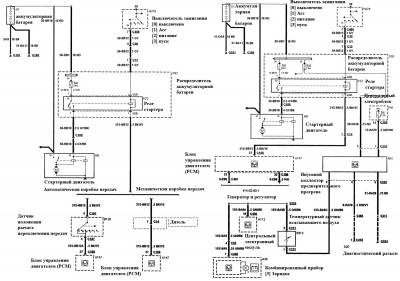

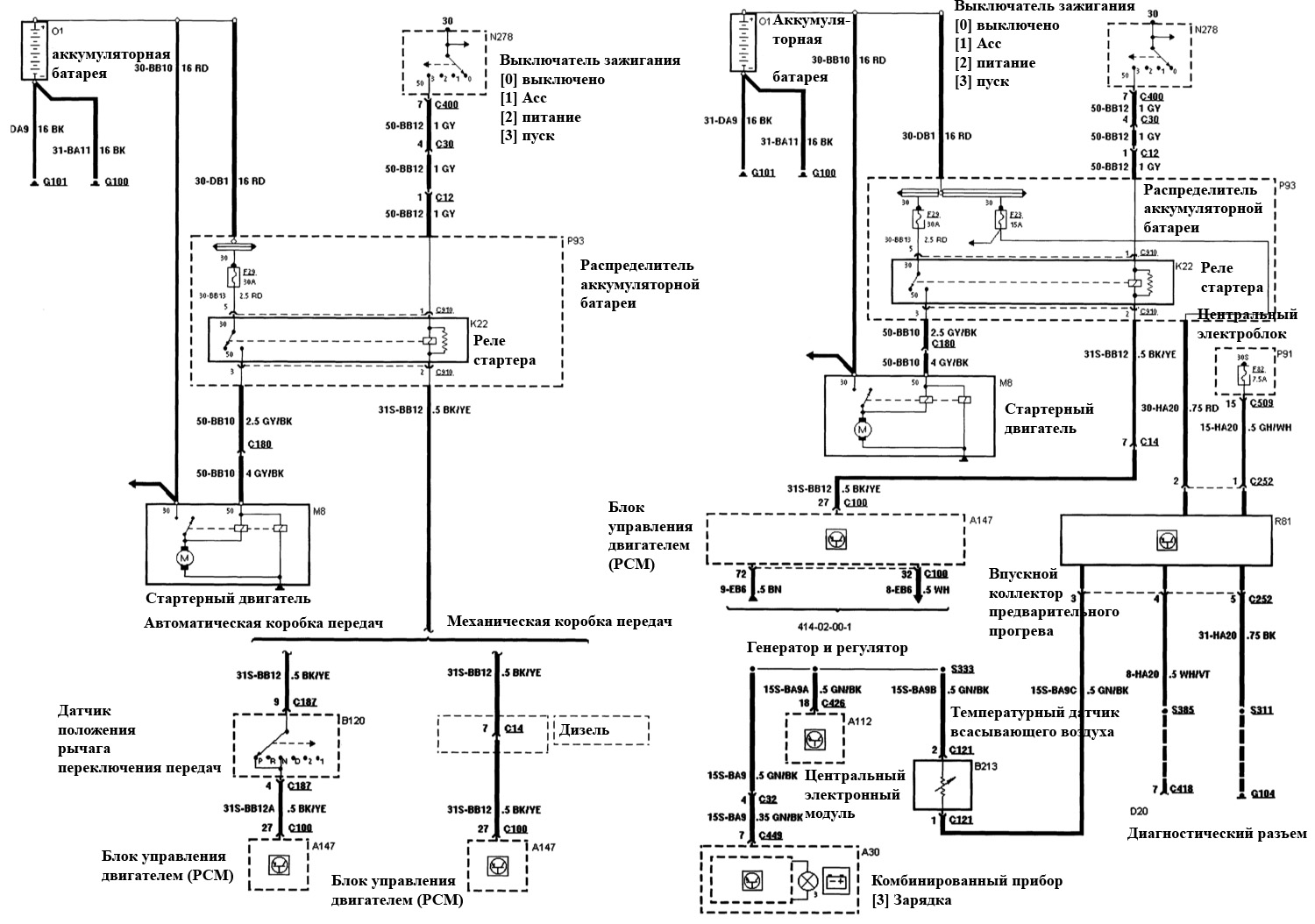

Система пуска, 1,8 л и 2,0 л, 2,5 л на Ford Mondeo

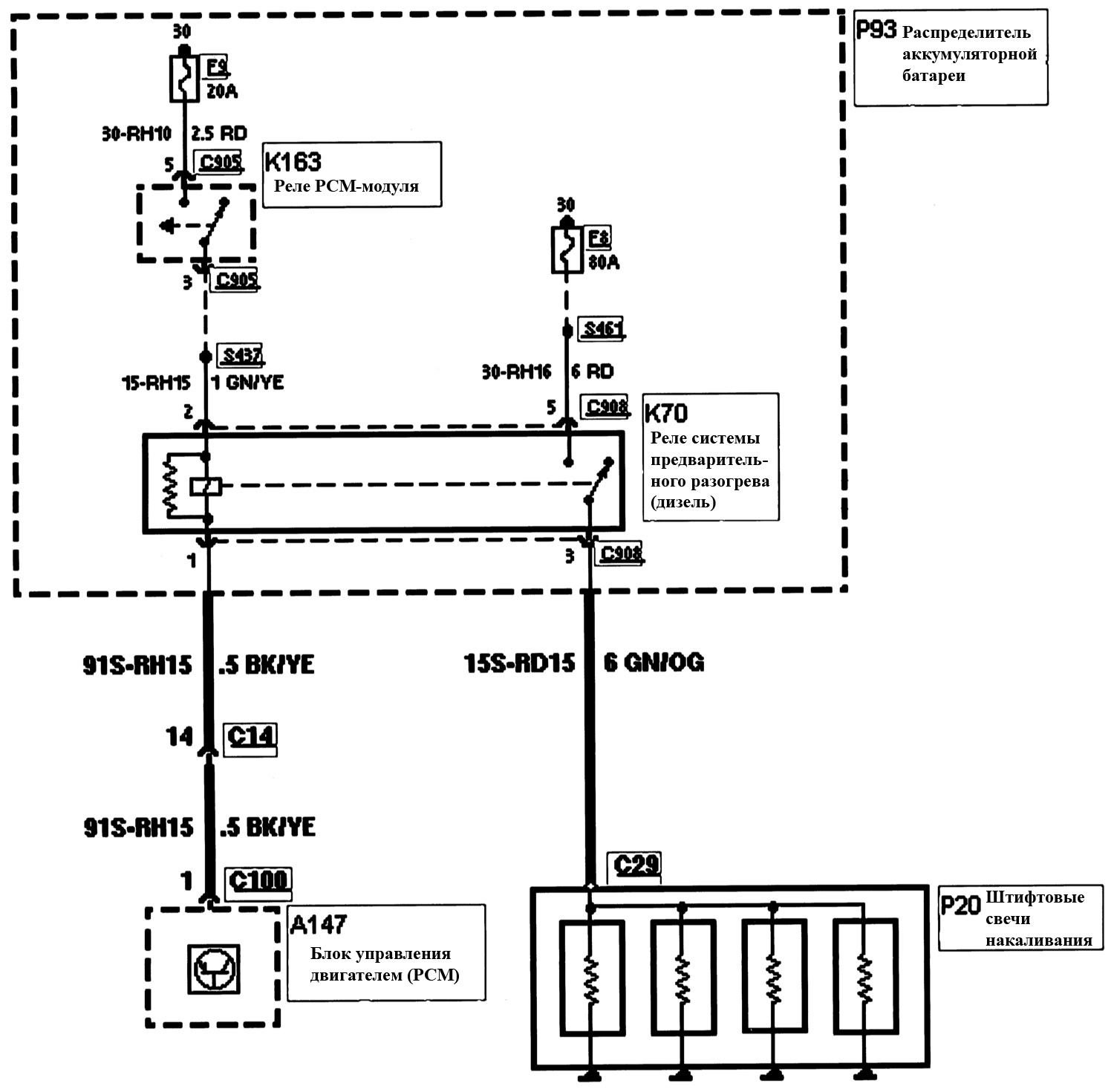

Схема устройства предварительного разогрева, 2,0 л дизель
Регулирование двигателя, 1,8 л и 2,0 л на Форд Мондео

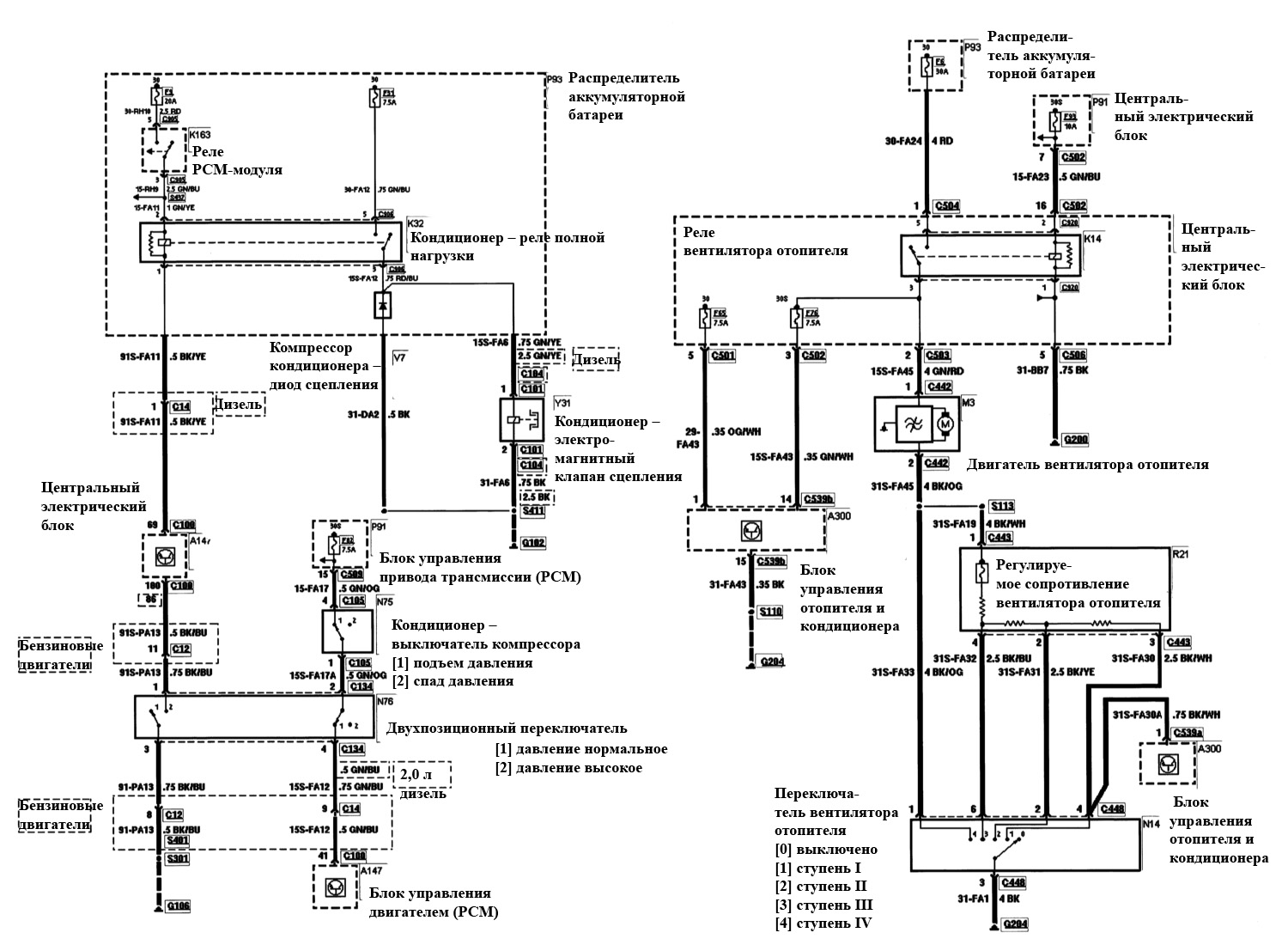

Эл.схема обогрева и кондиционера

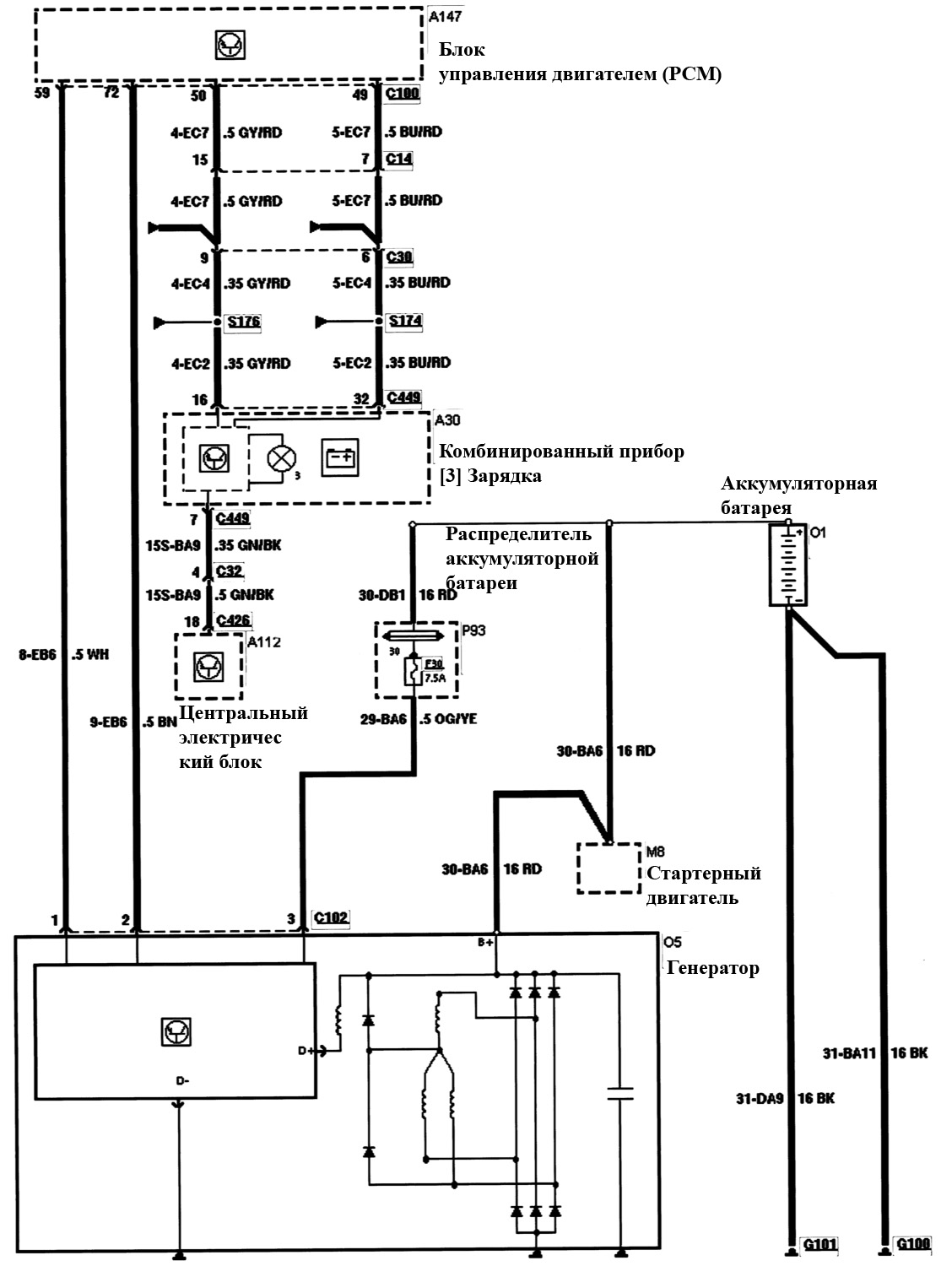

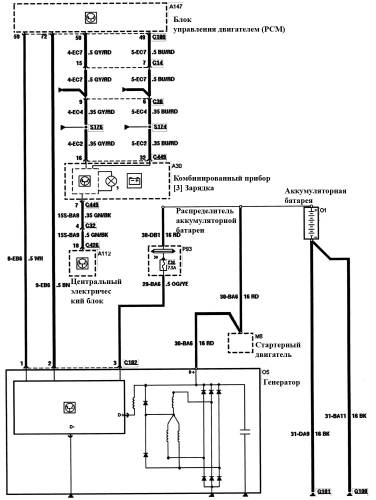

Генератор и регулятор, бензиновые двигатели — схема

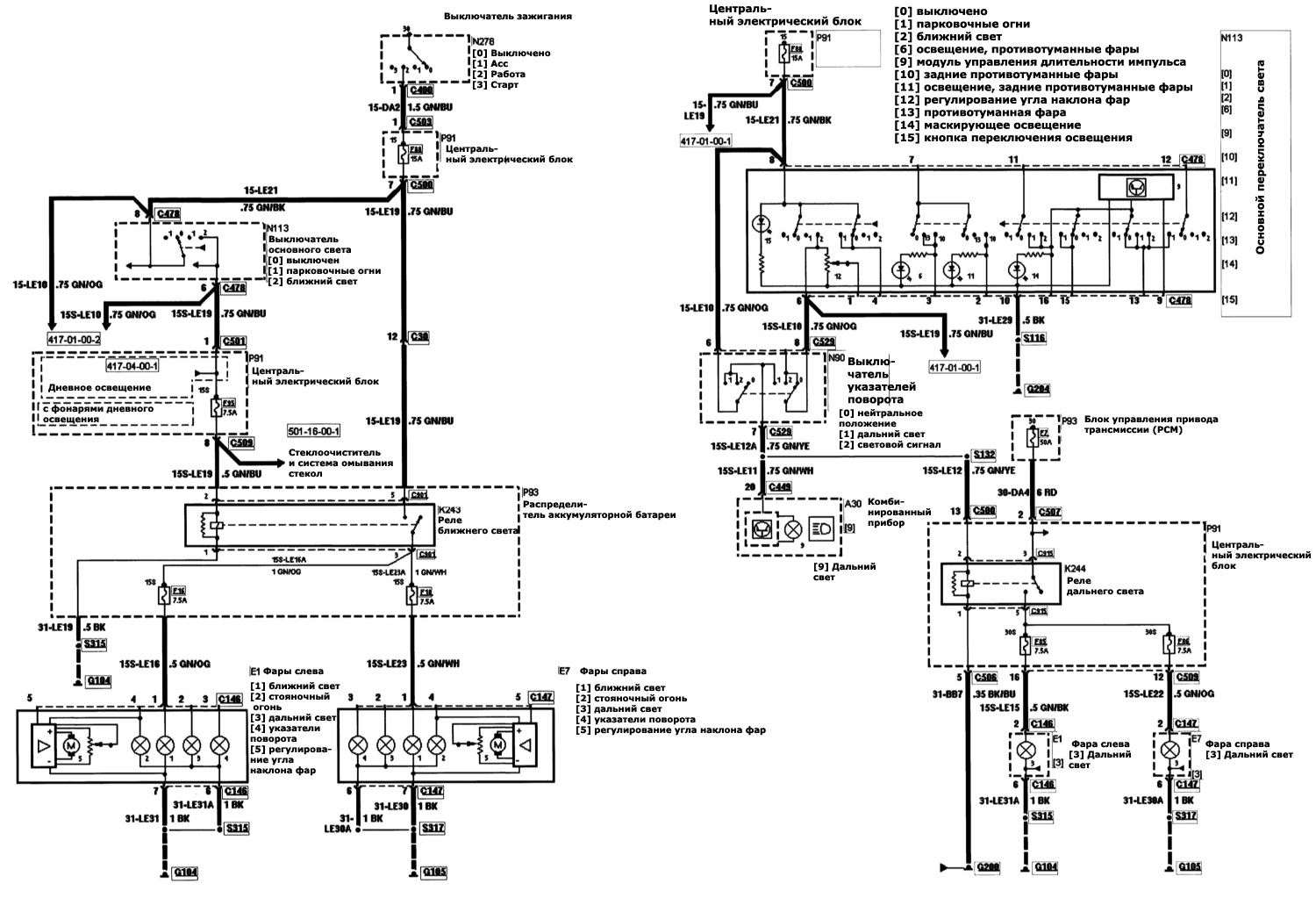

Наружное освещение, фары — эл.схема

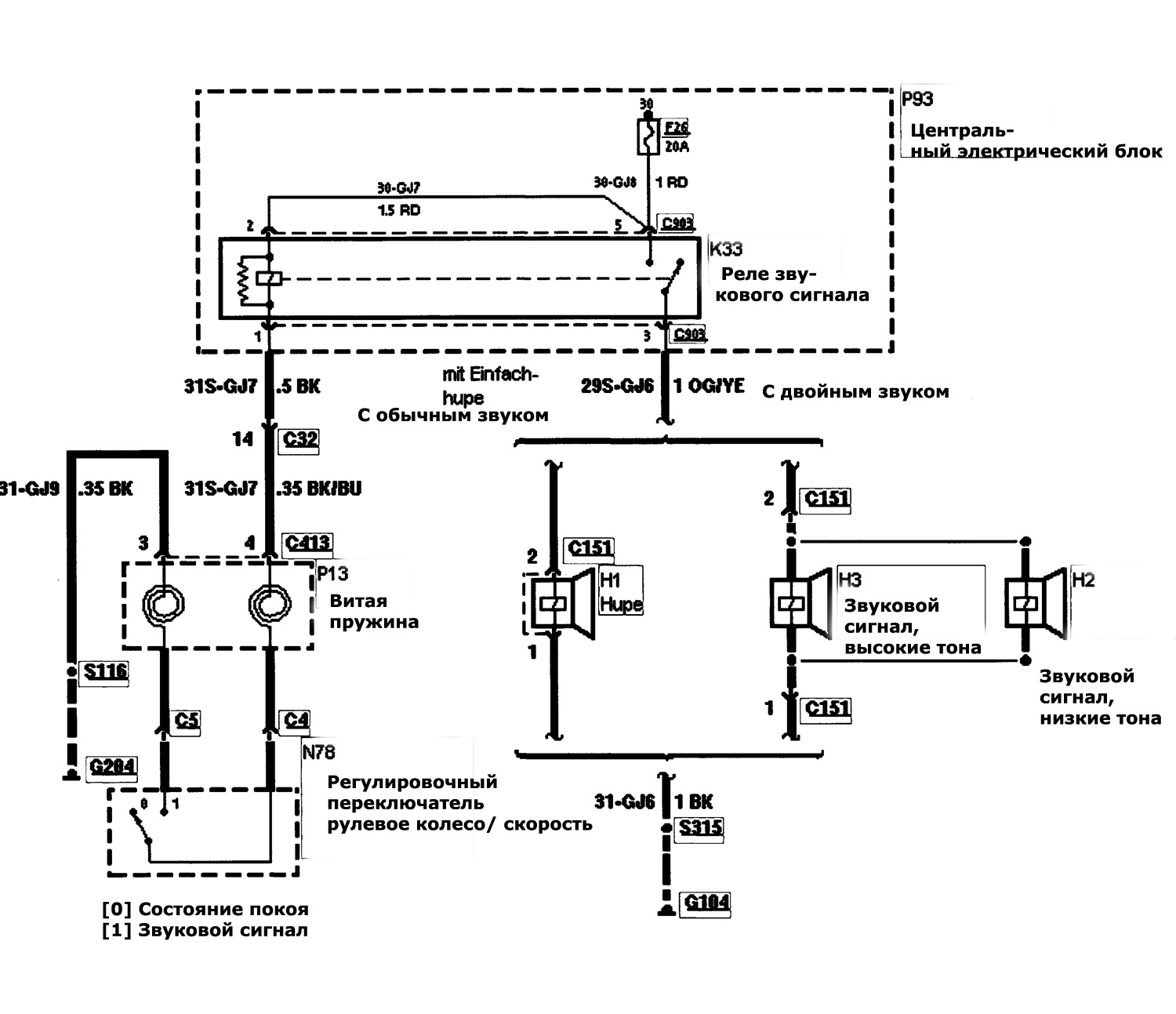

Схема звукового сигнала на Форд Мондео 2

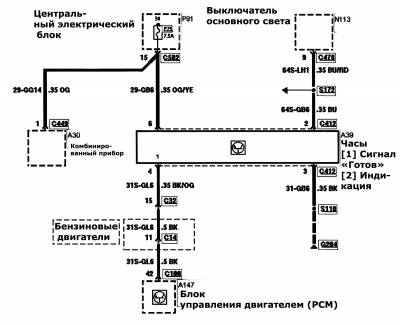

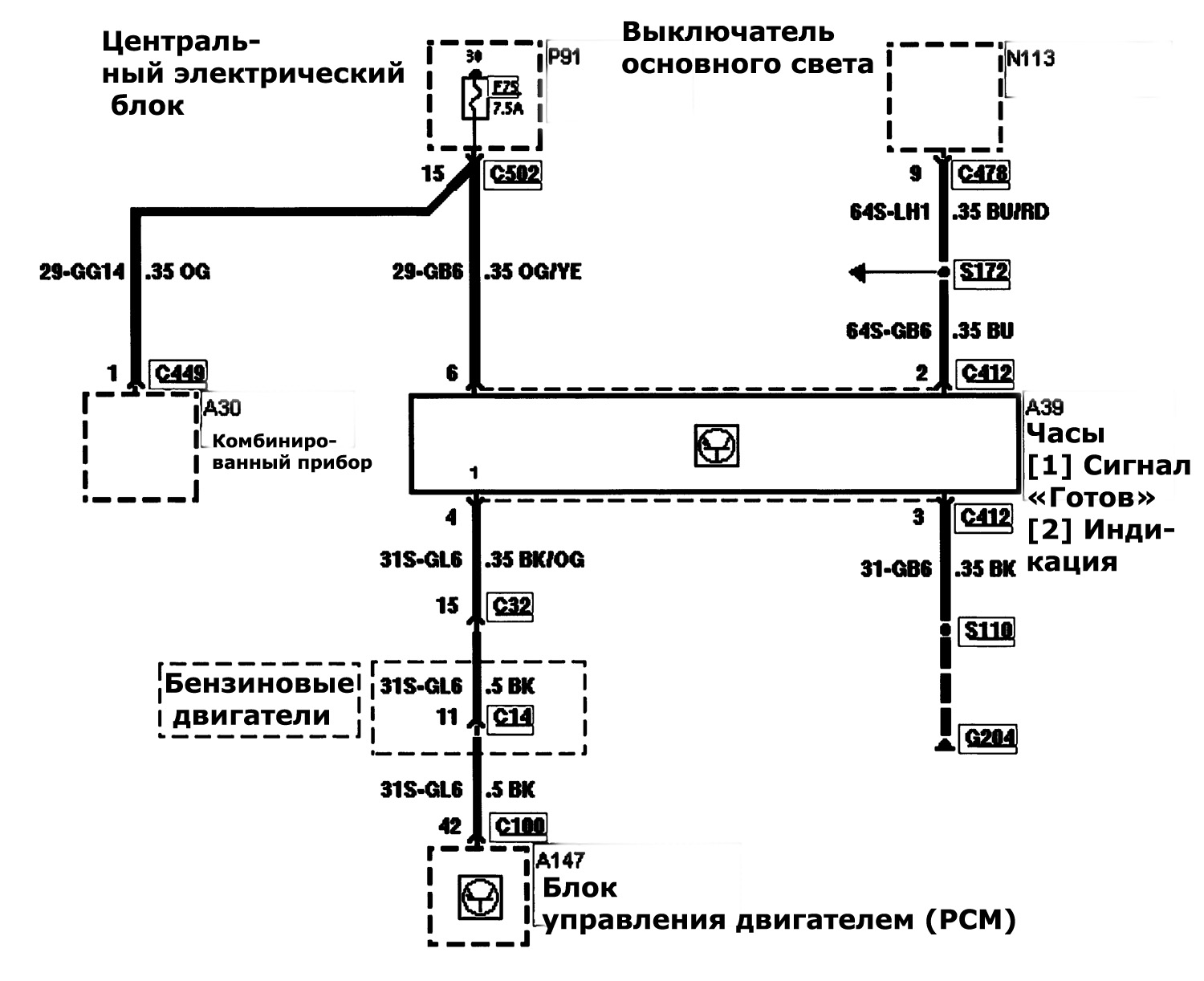

Эл.схема часового механизма
Частые вопросы: предохранители и реле Форд Мондео 2
Где находится блок предохранителей на Форд Мондео 2?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Форд Мондео 2 — в разделе о расположении блоков.
Что делать, если не работает обогрев заднего стекла на Форд Мондео 2?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Почему перегорают предохранители один за другим на Форд Мондео 2?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Форд Мондео 2?
Схема и таблица предохранителей Форд Мондео 2 — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Форд Мондео 2?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Форд Мондео 2 и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Форд Мондео 2?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Форд Мондео 2?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Форд Мондео 2 находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
