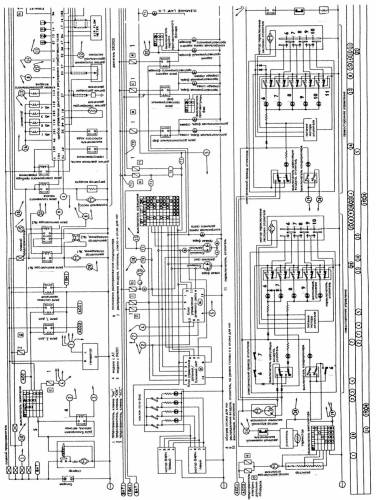

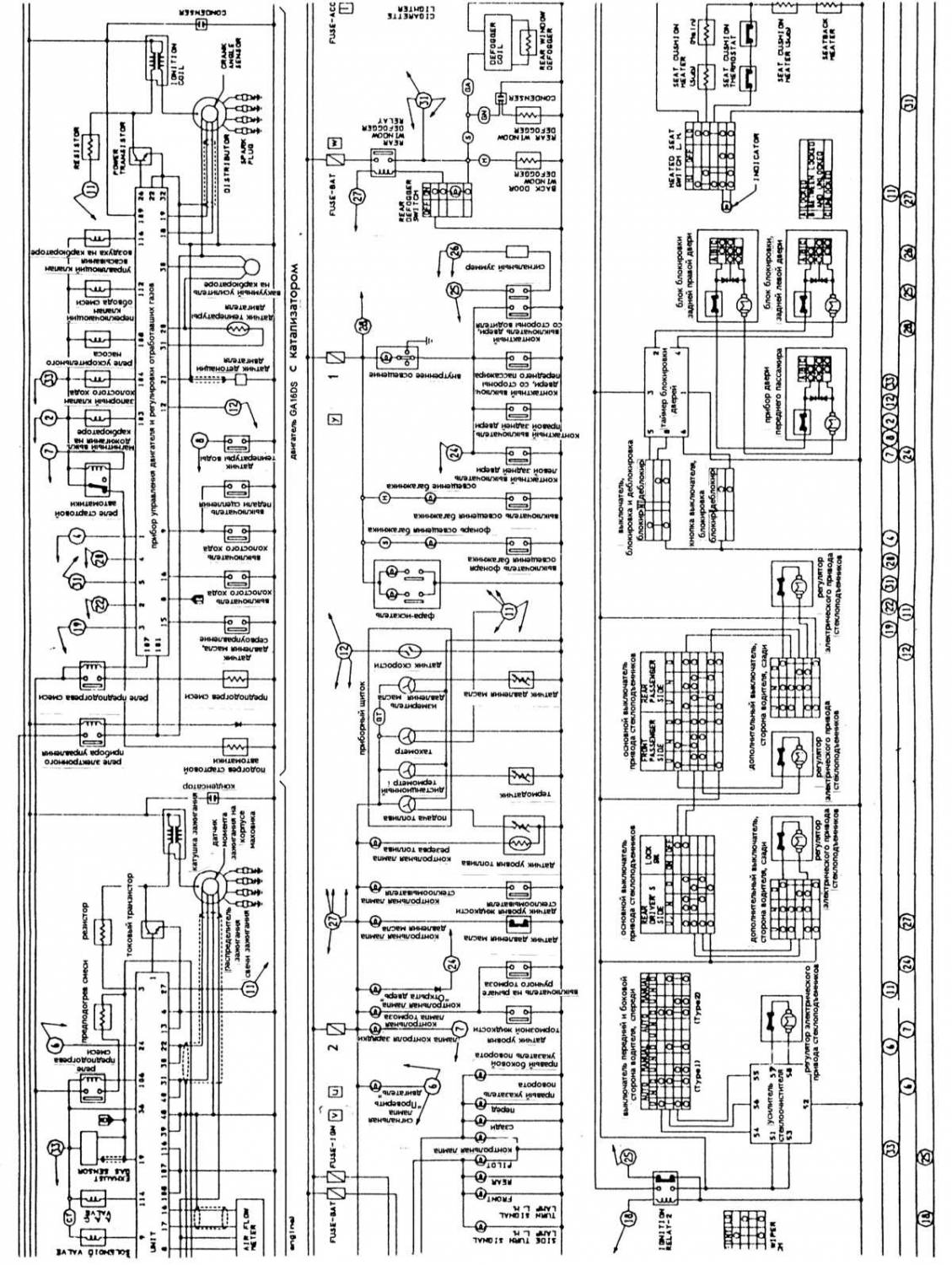

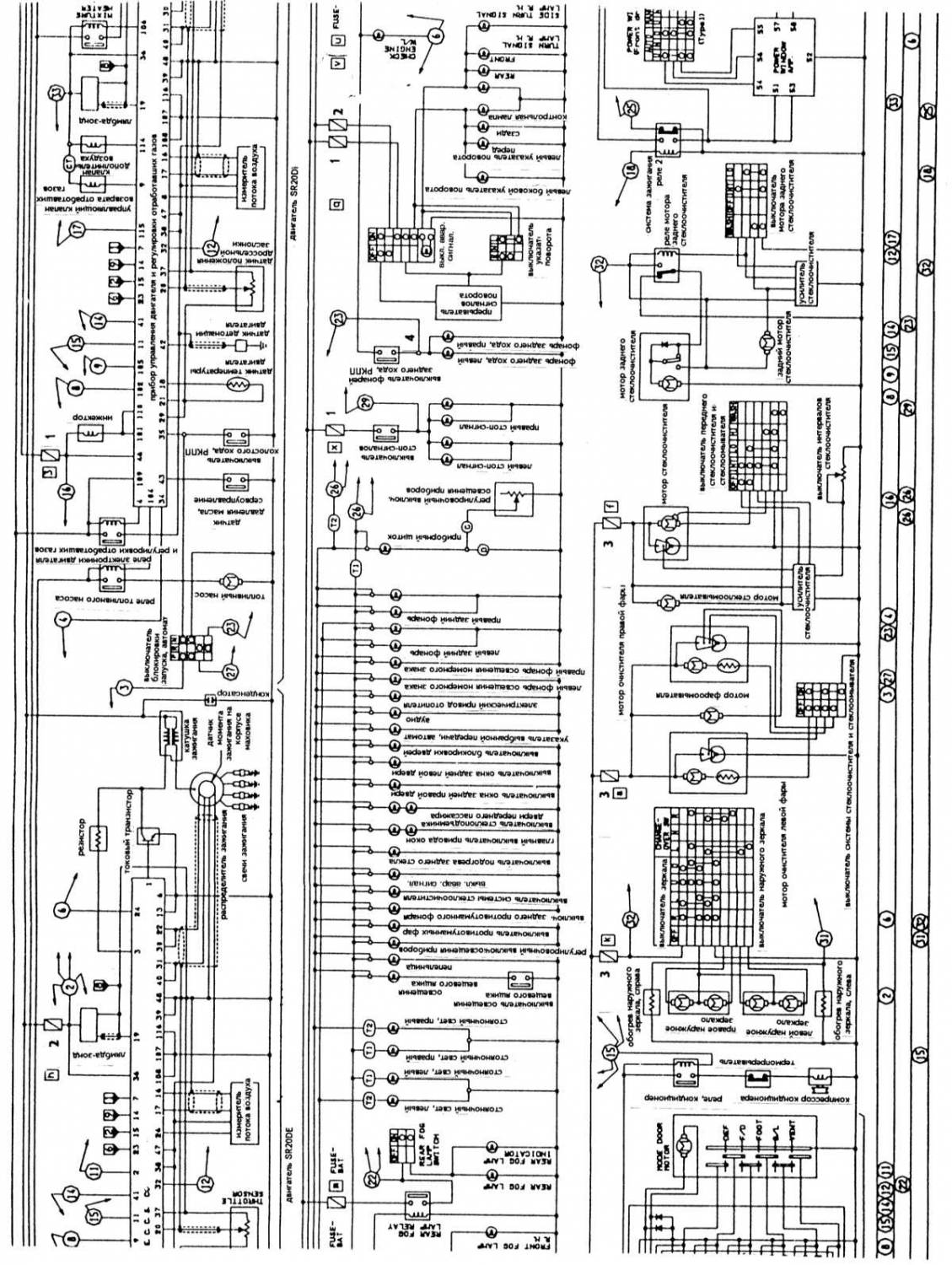

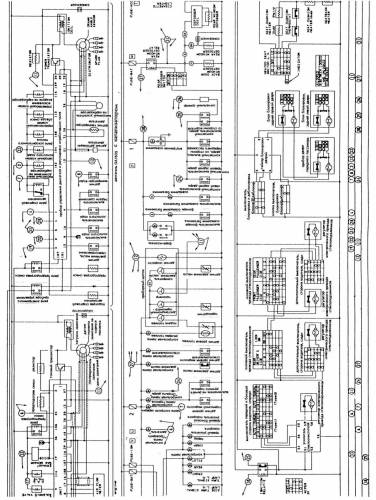

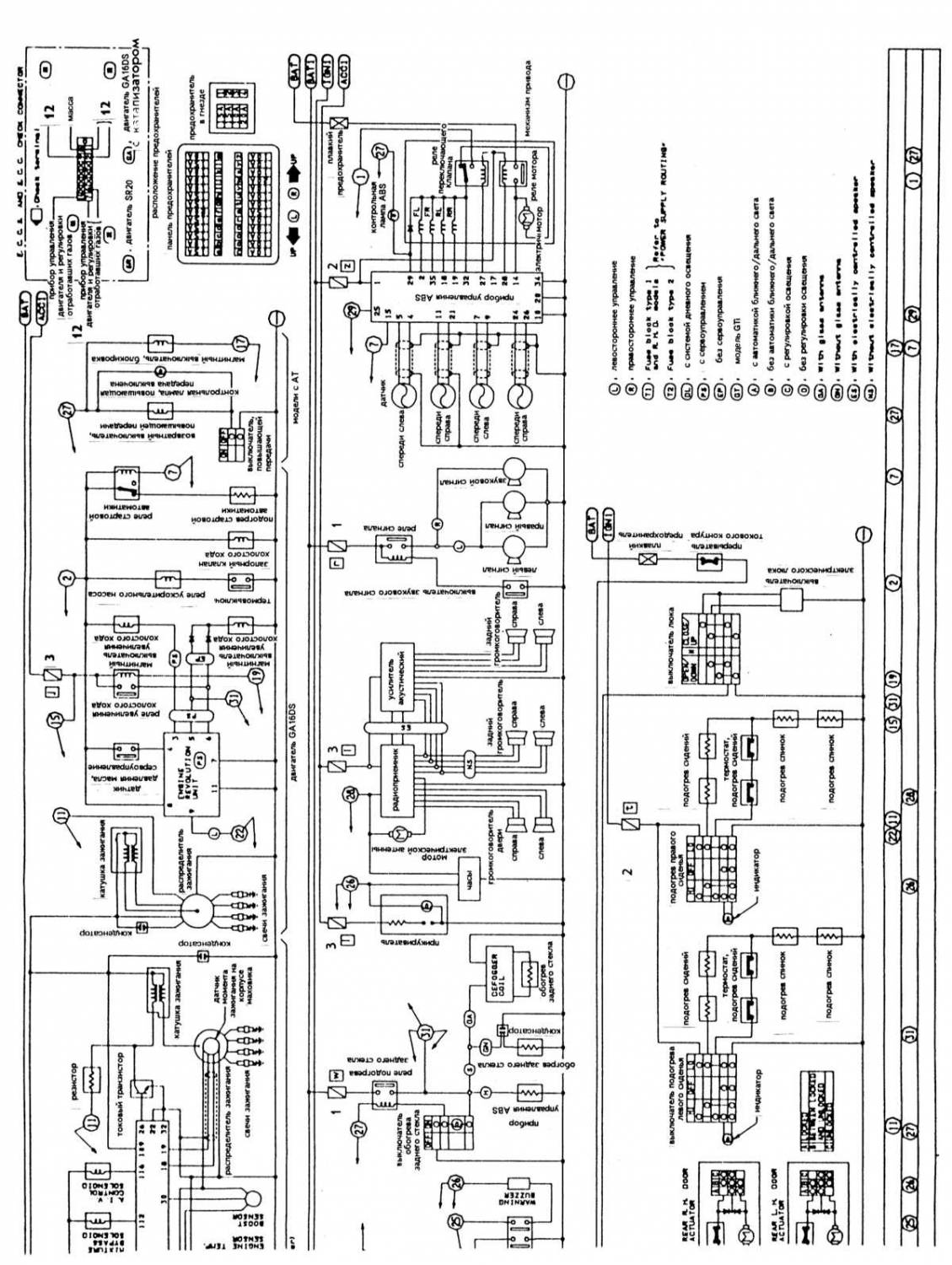

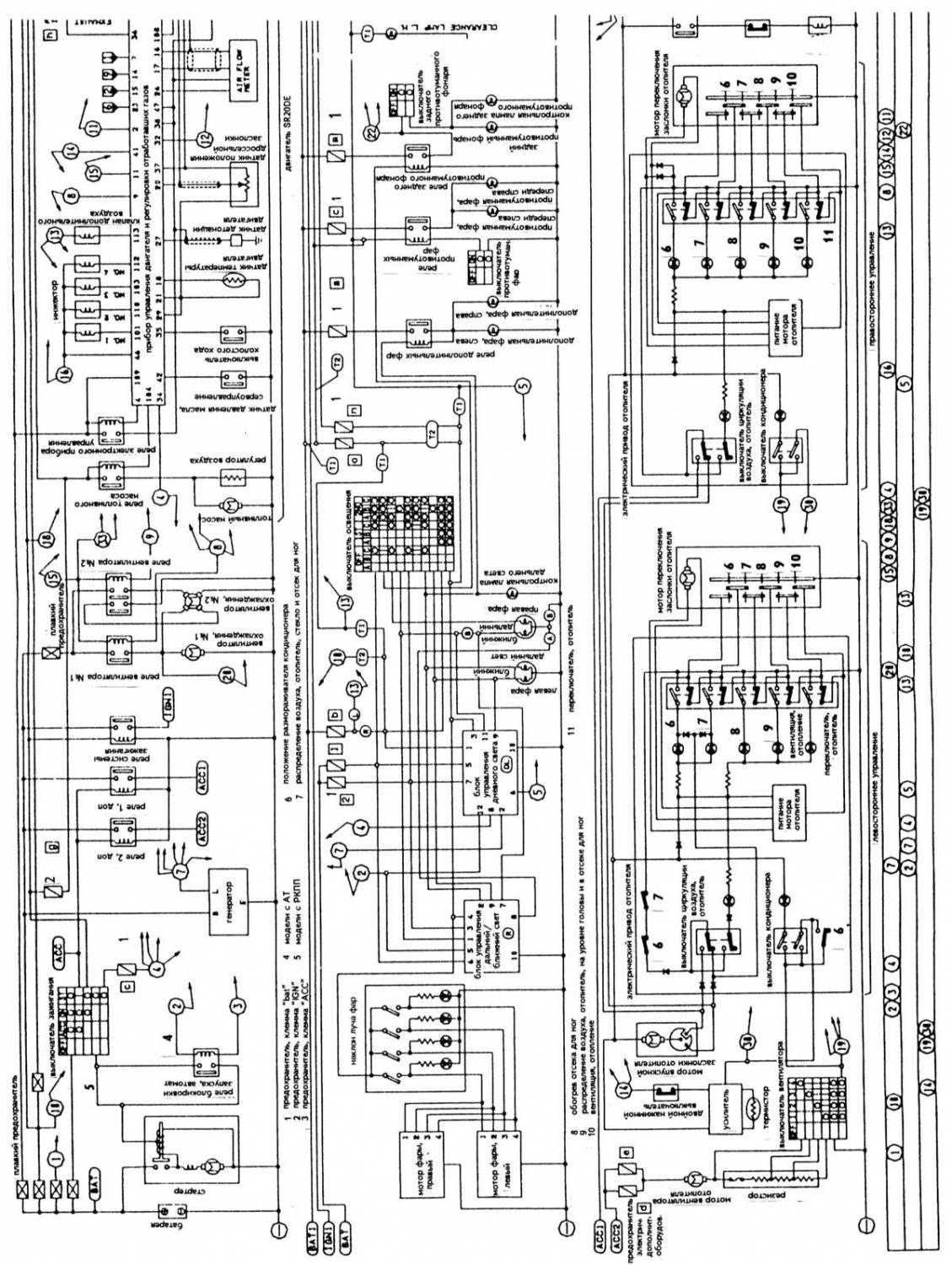

RU Ниже приведены схемы электрооборудования на Nissan Primera 1990-1992 г.в. Все двигатели имеют четыре цилиндра с двумя расположенными сверху распределительными валами и 16-ю клапанами, которые приводятся в действие одной или двумя приводными цепями (в зависимости от двигателя) от коленвала. В каждом цилиндре установлены 4 клапана под углом 26°, которые имеют или не имеют гидравлические компенсаторы зазоров. Блок цилиндров 2-литровых двигателей изготовлен из легких сплавов. В обоих двигателях используются поршни разных размеров и имеющие разный ход, это значит, что объем отдельного цилиндра не достигается расточкой блока. Двигатель установлен в передней части автомобиля поперек направлению движения.
Приведенные ниже диаграммы электрических соединений схем, составлены по схематическому принципу, когда компоненты каждого контура связываются между собой по кратчайшему пути без учета формы прокладки электропроводки вокруг расположенных на пути ее следования компонентов и жгутов
Частые вопросы: предохранители и реле Ниссан Примера
Где находится блок предохранителей на Ниссан Примера?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Ниссан Примера — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Ниссан Примера?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан Примера?
Схема и таблица предохранителей Ниссан Примера — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Ниссан Примера?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Ниссан Примера и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Ниссан Примера?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Ниссан Примера?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Ниссан Примера находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Ниссан Примера сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
