RU Кто ищет схемы электрооборудования на Ford Transit с 2000 г.в., тот на правильном пути, так как они находятся ниже. Ford представил сразу две инновации в области подушек безопасности. Первая из них касается общественного транспорта. Мы привыкли, что в современных легковушках установлено огромное количество надувающихся элементов, которые могут защитить пассажиров при столкновении. Однако в автобусах все гораздо хуже. Инженеры Ford решили исправить эту ситуацию и представили первую в мире подушку безопасности, рассчитанную сразу на пять рядов сидений.

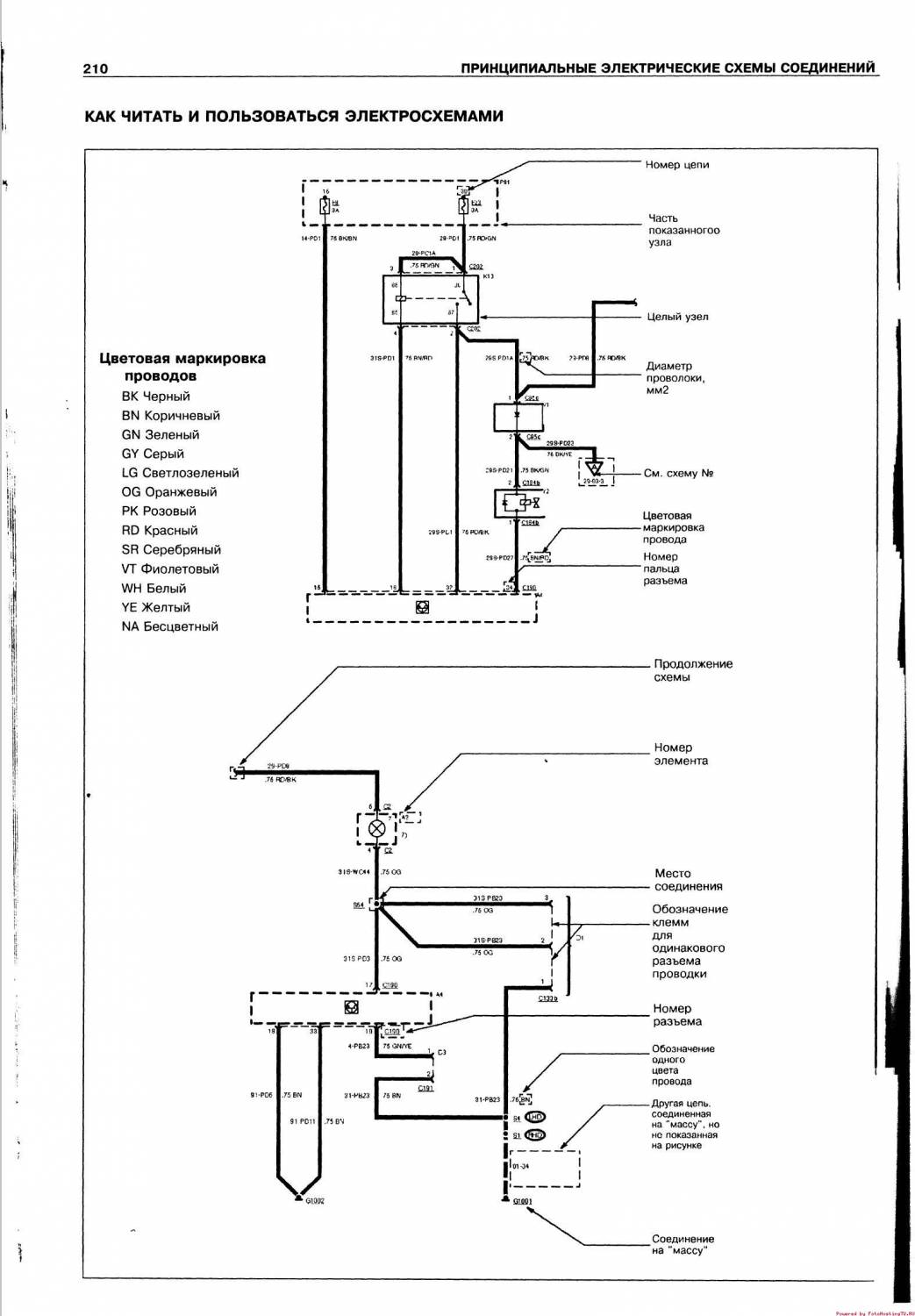

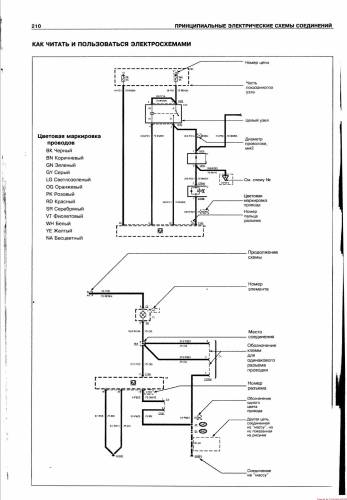

Цветовая маркировка проводов

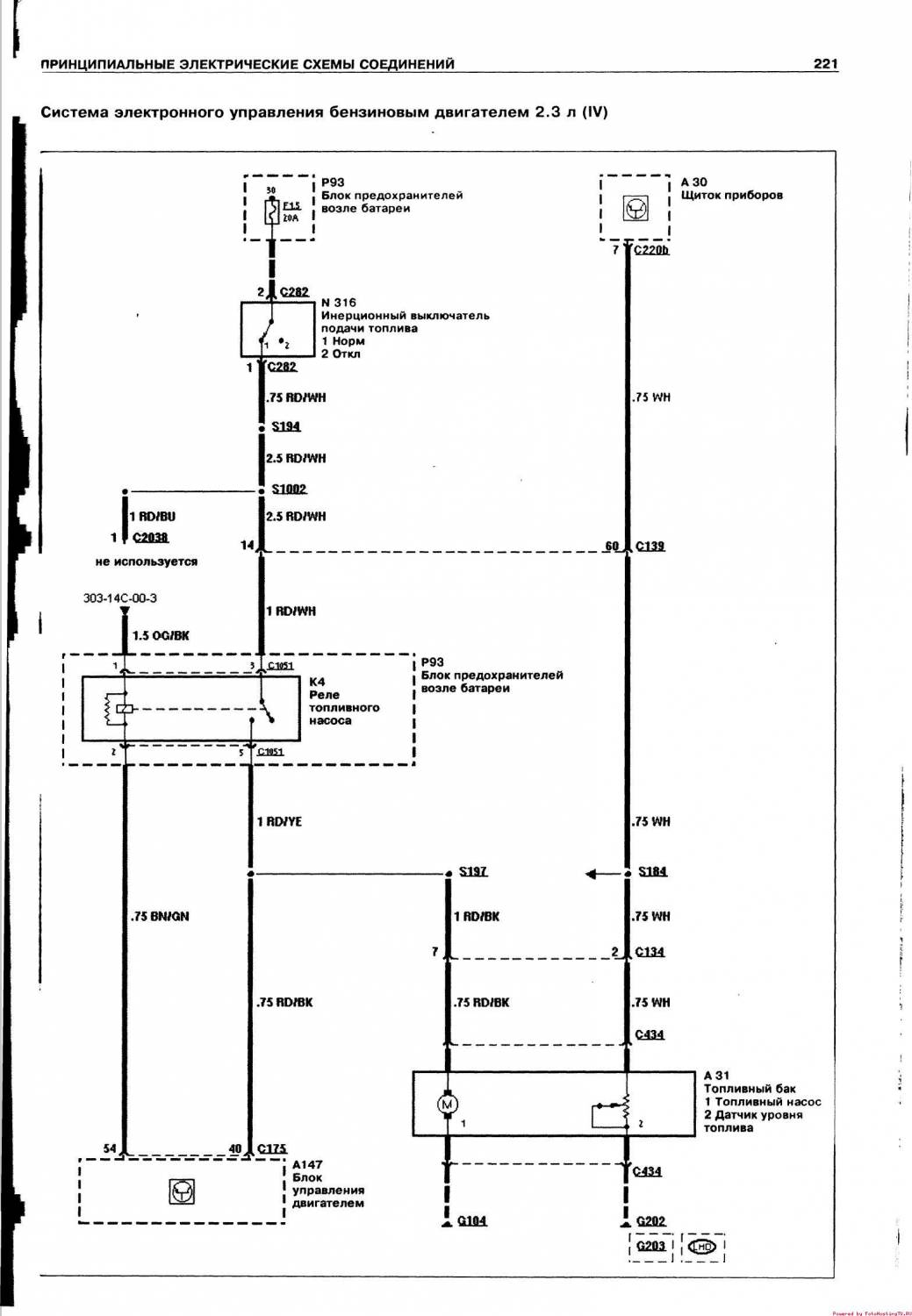

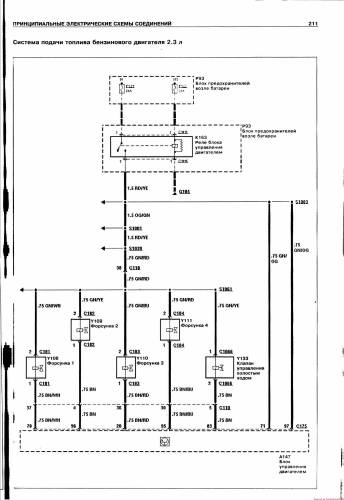

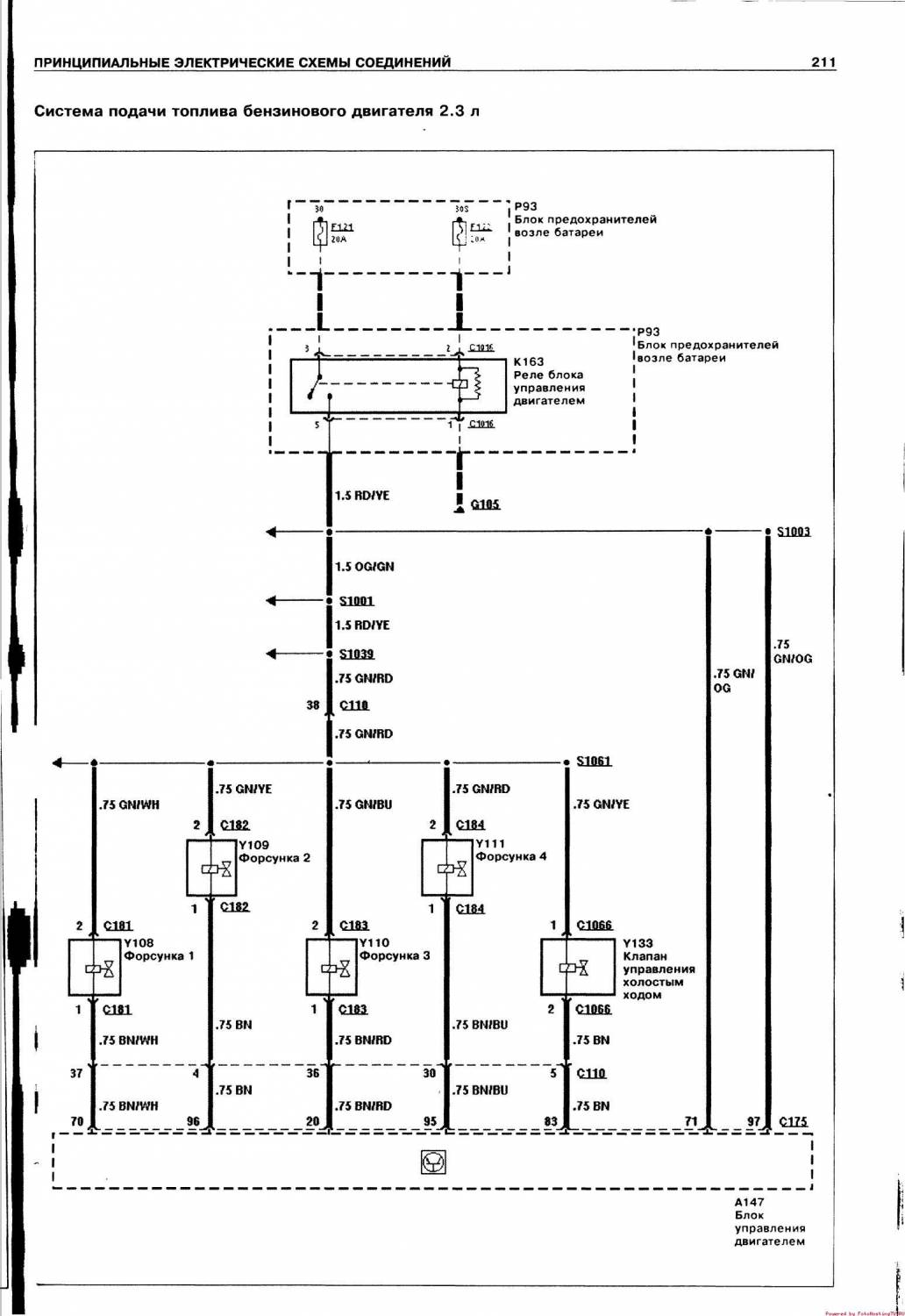

Схема подачи топлива бензинового двигателя 2,3 л

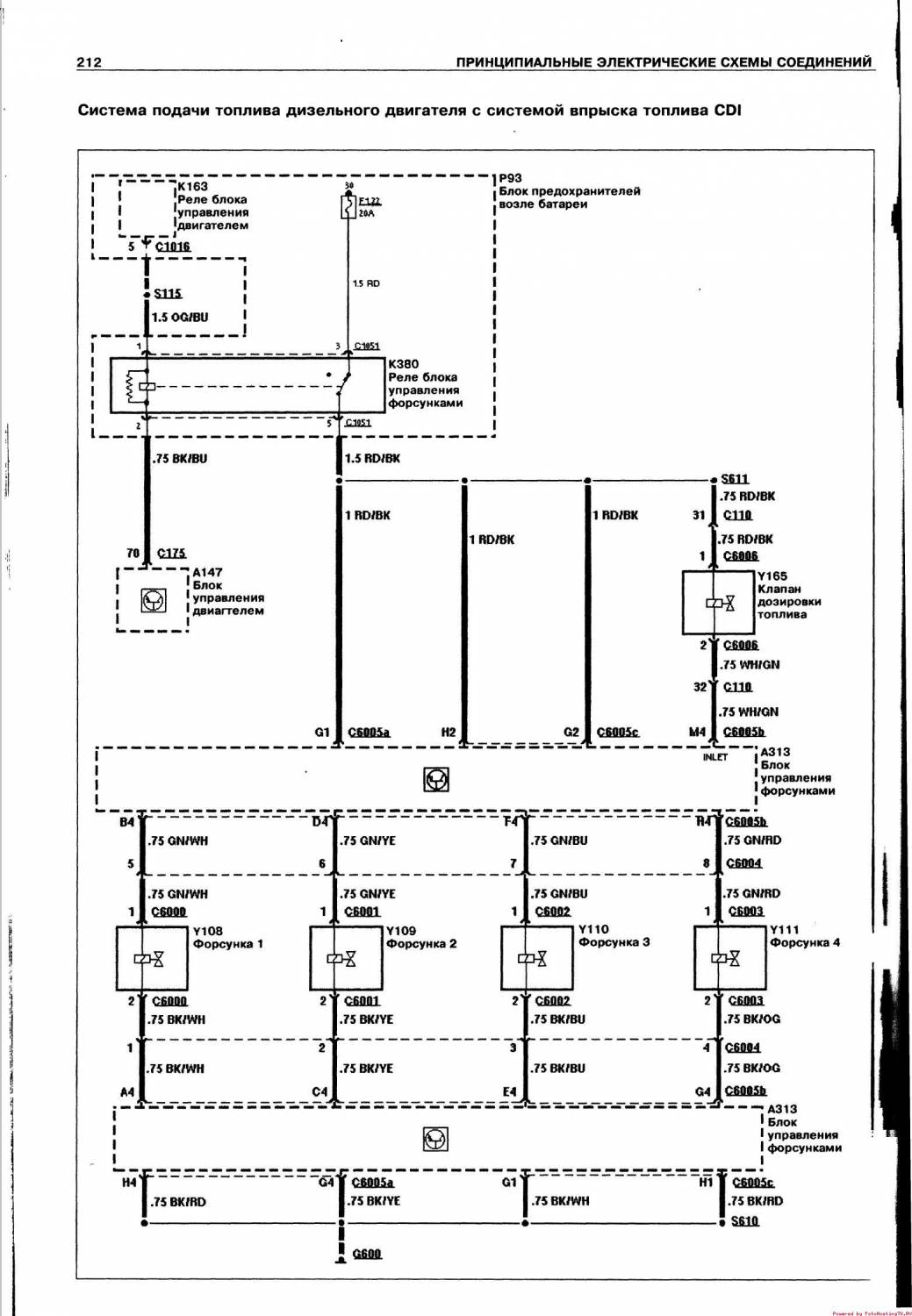

Электросхема подачи топлива дизельного двигателя с системой впрыска топлива CDI

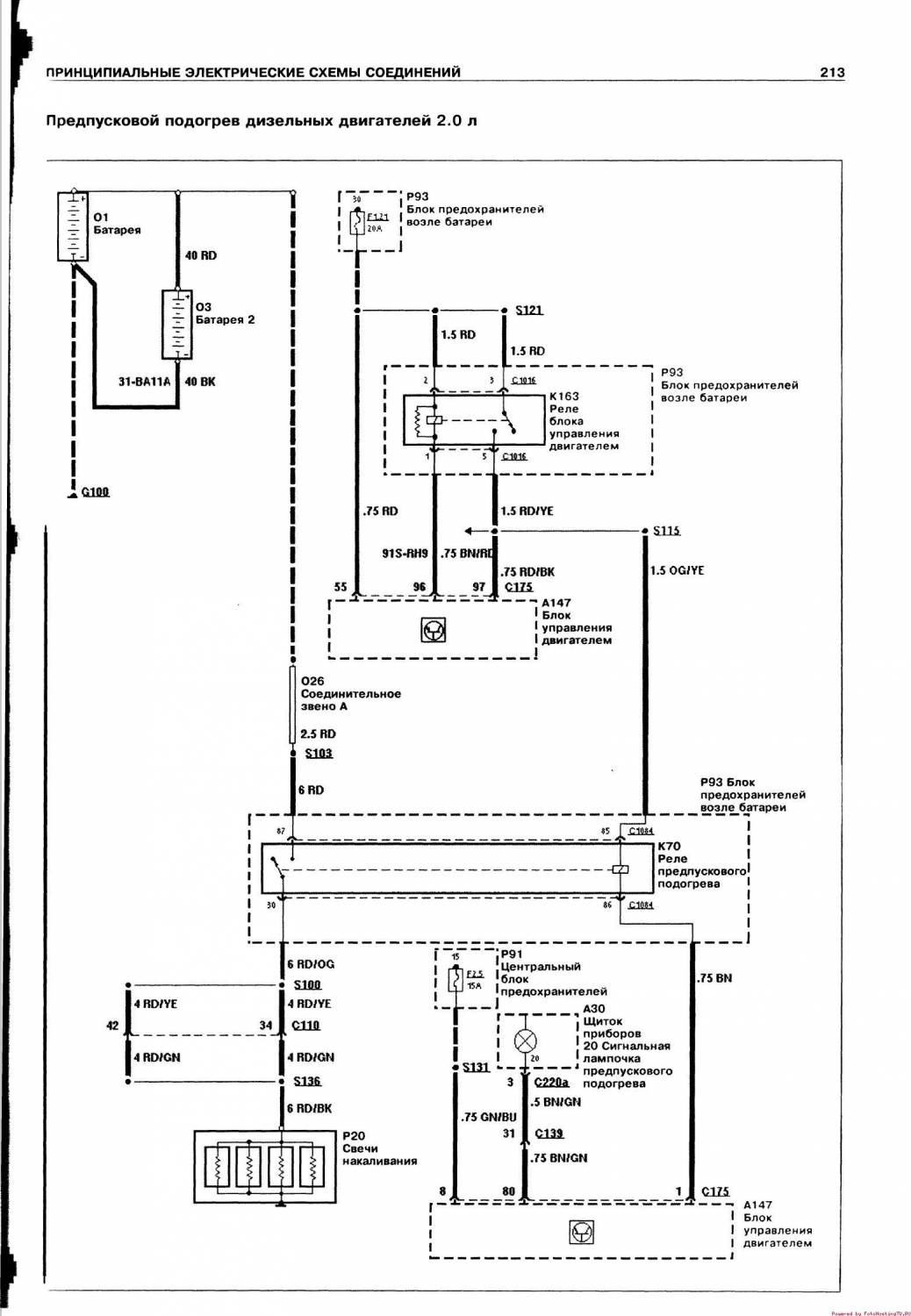

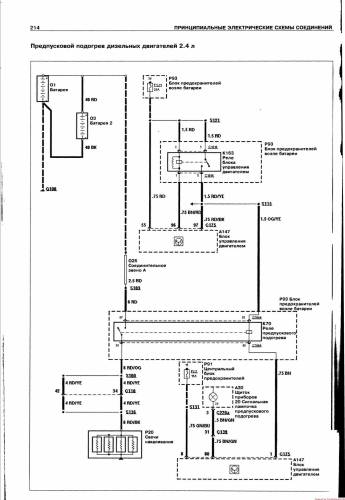

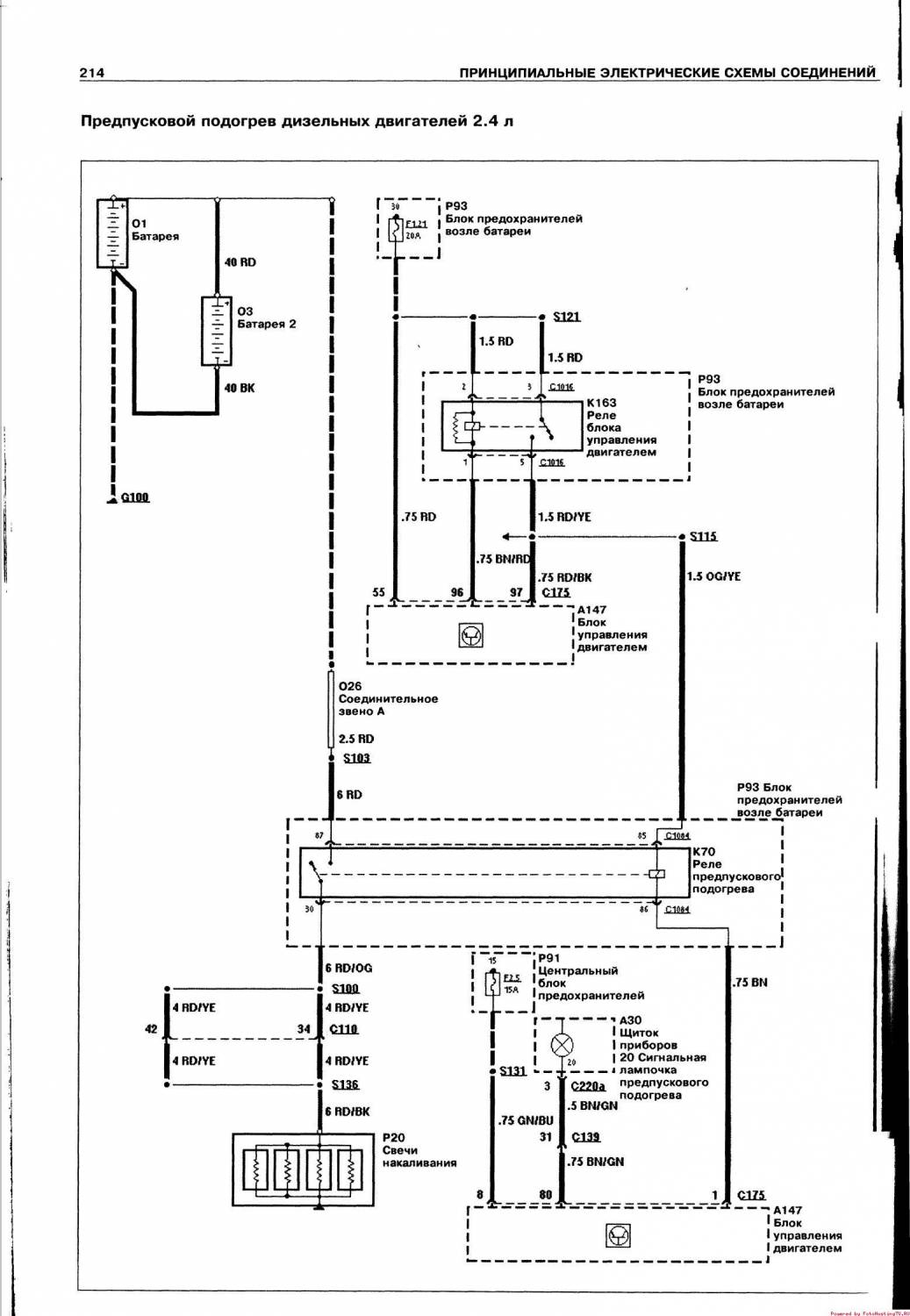

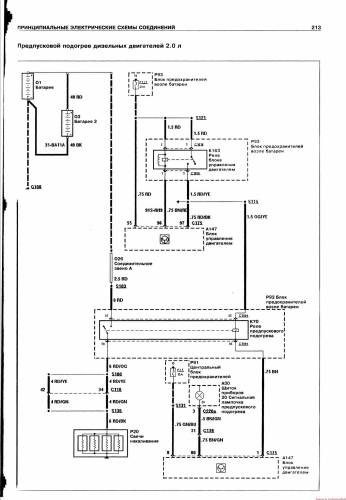

Эл.схема предпускового подогрева дизельных двигателей 2,0 л и 2,4 л

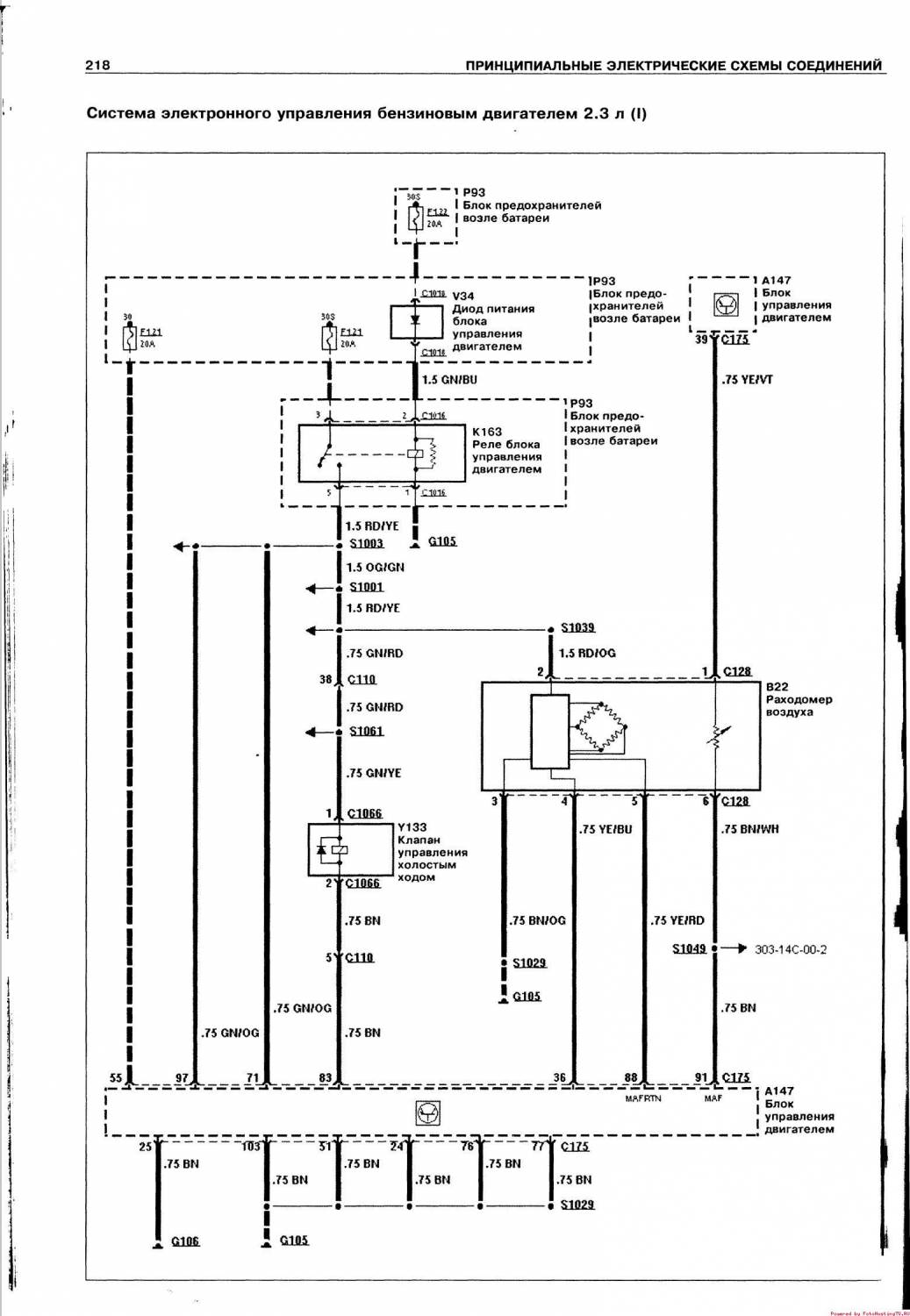

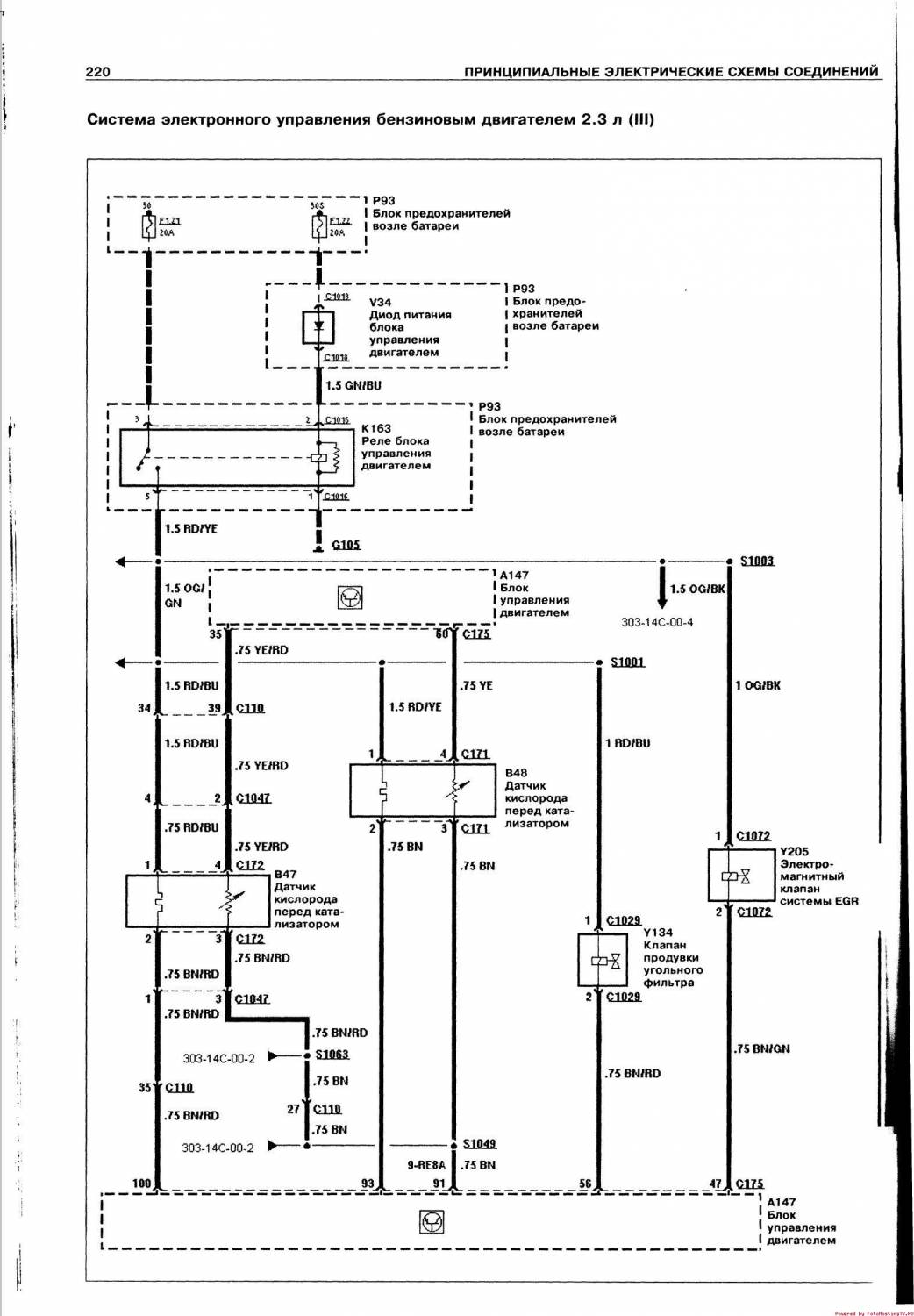

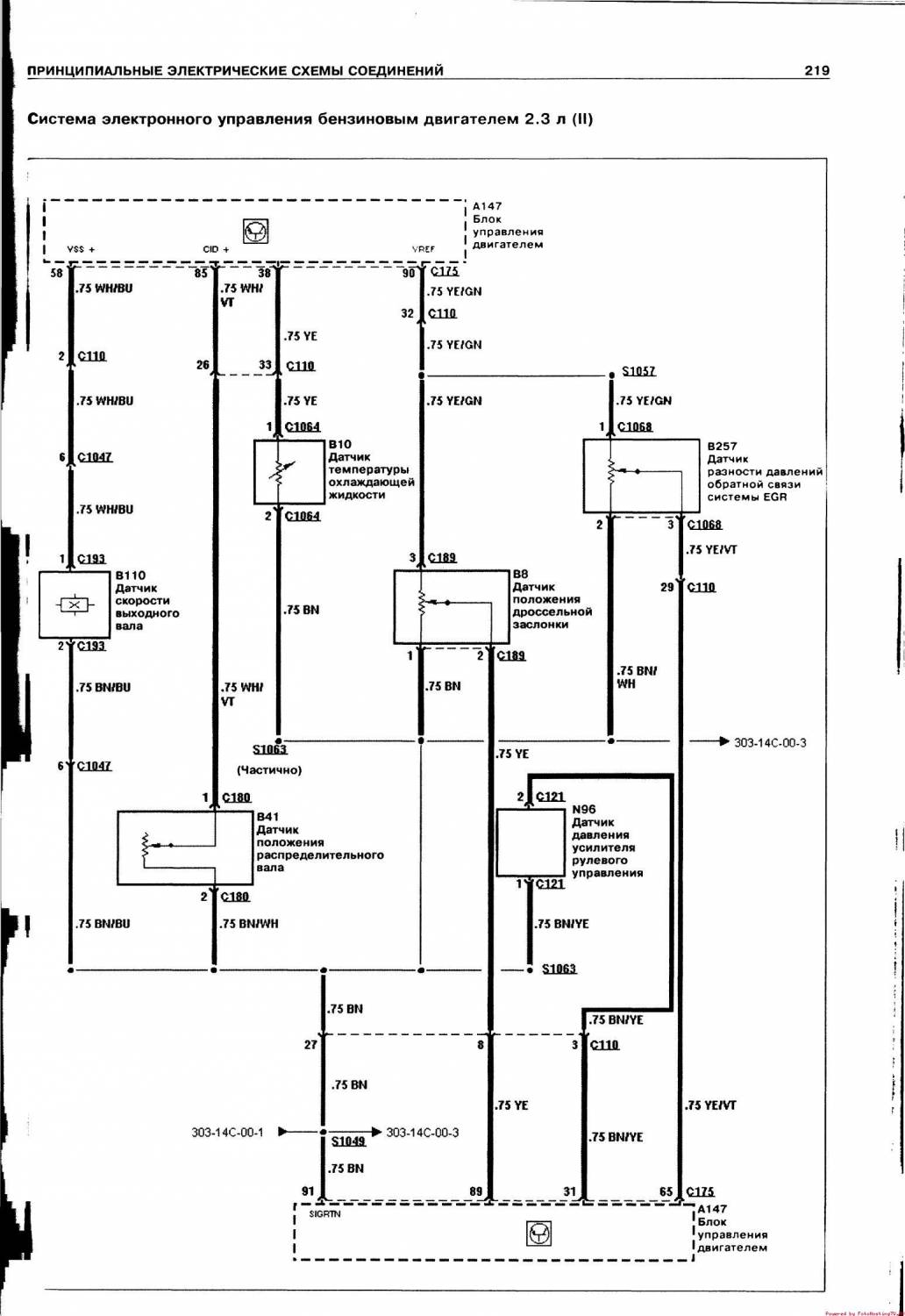

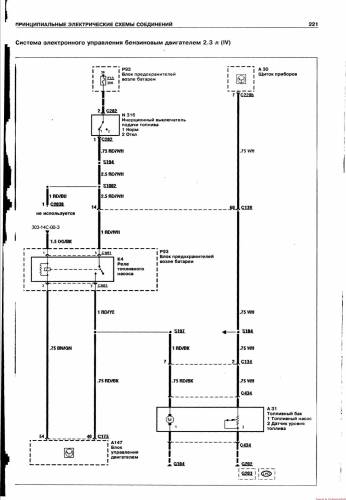

Схема электронного управления бензиновым двигателем 2,3 л
Частые вопросы: предохранители и реле Форд Транзит
Где находится блок предохранителей на Форд Транзит?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Форд Транзит — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Форд Транзит?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Форд Транзит?
Схема и таблица предохранителей Форд Транзит — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Форд Транзит?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Форд Транзит и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Форд Транзит?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Форд Транзит?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Форд Транзит находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Форд Транзит сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
