RU Предлагаем вашему вниманию эл.схемы на Hyundai Santa Fe 2006+ г.в. Обновленный 2,7 литровый 6-цилиндровый бензиновый двигатель с изменяемой геометрией впускного коллектора и системой изменения фаз газораспределения развивает мощность 188 л.с. и может агрегатироваться как с механической 5-ступенчатой коробкой передач, так и с 4-диапазонным автоматом. Турбодизель D-2.2 оснащен турбиной с изменяемой геометрией и системой впрыска Common Rail. Максимальная мощность двигателя — 153 л.с., а крутящий момент 343 Нм. В зависимости от уровня оснащения базовая комплектация Hyundai Santa Fe может включать систему стабилизации ESP, кожаный салон, двухзонный климат-контроль, до 6-ти подушек безопасности, включая надувные занавески, круиз-контроль, датчик дождя, люк в крыше и много других опций.

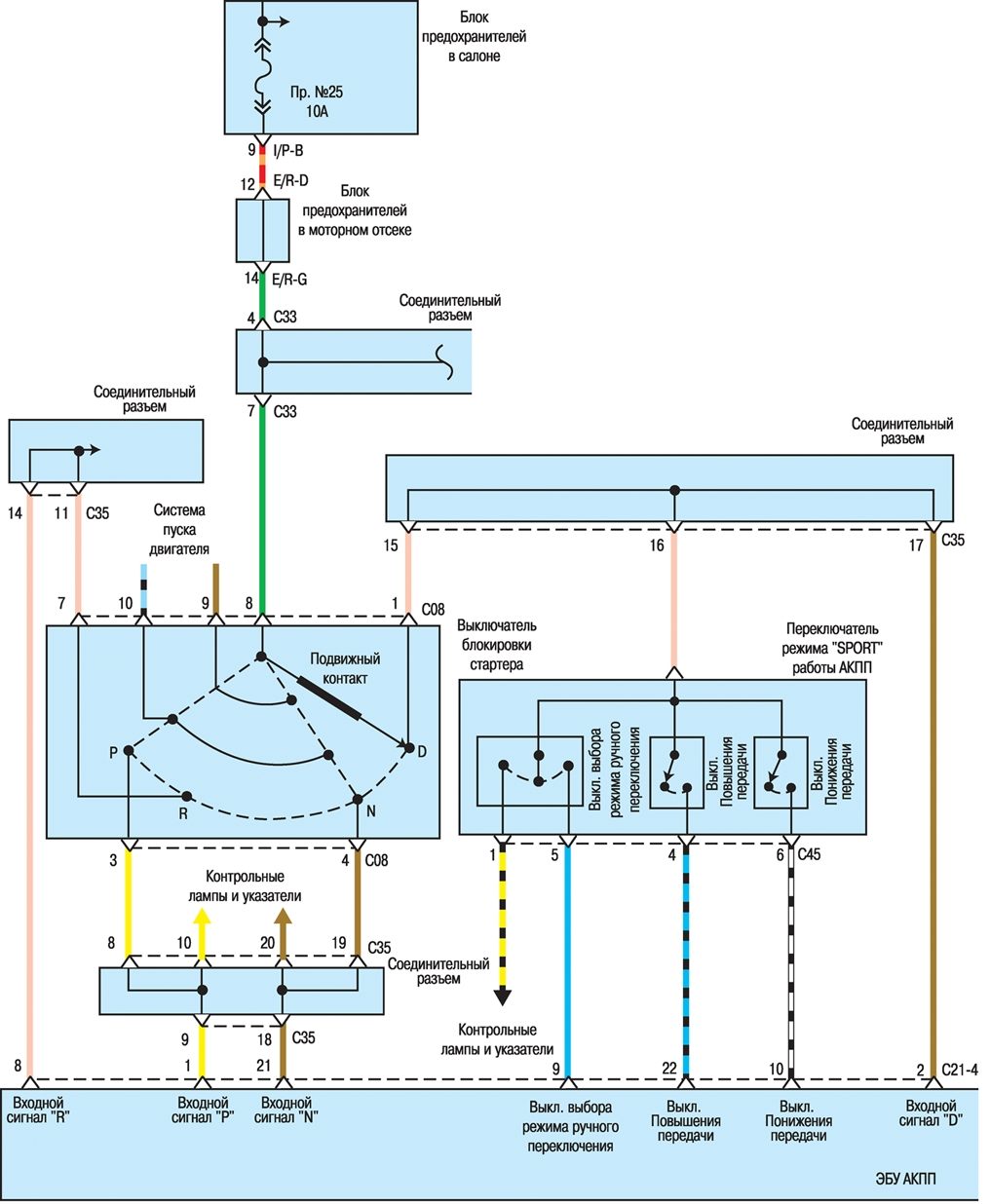

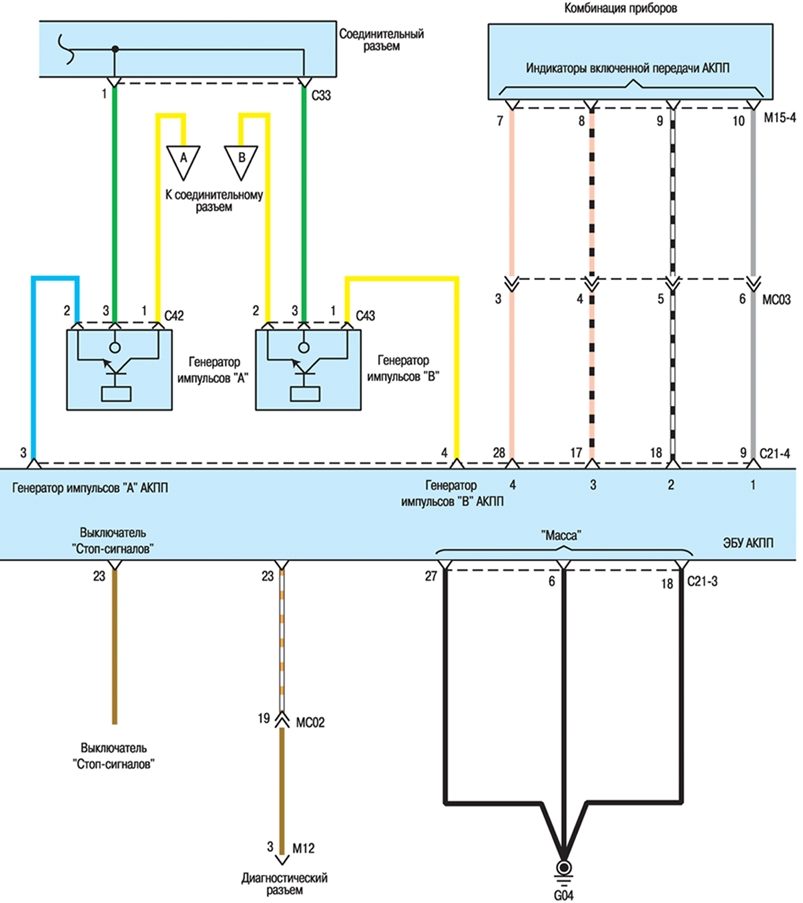

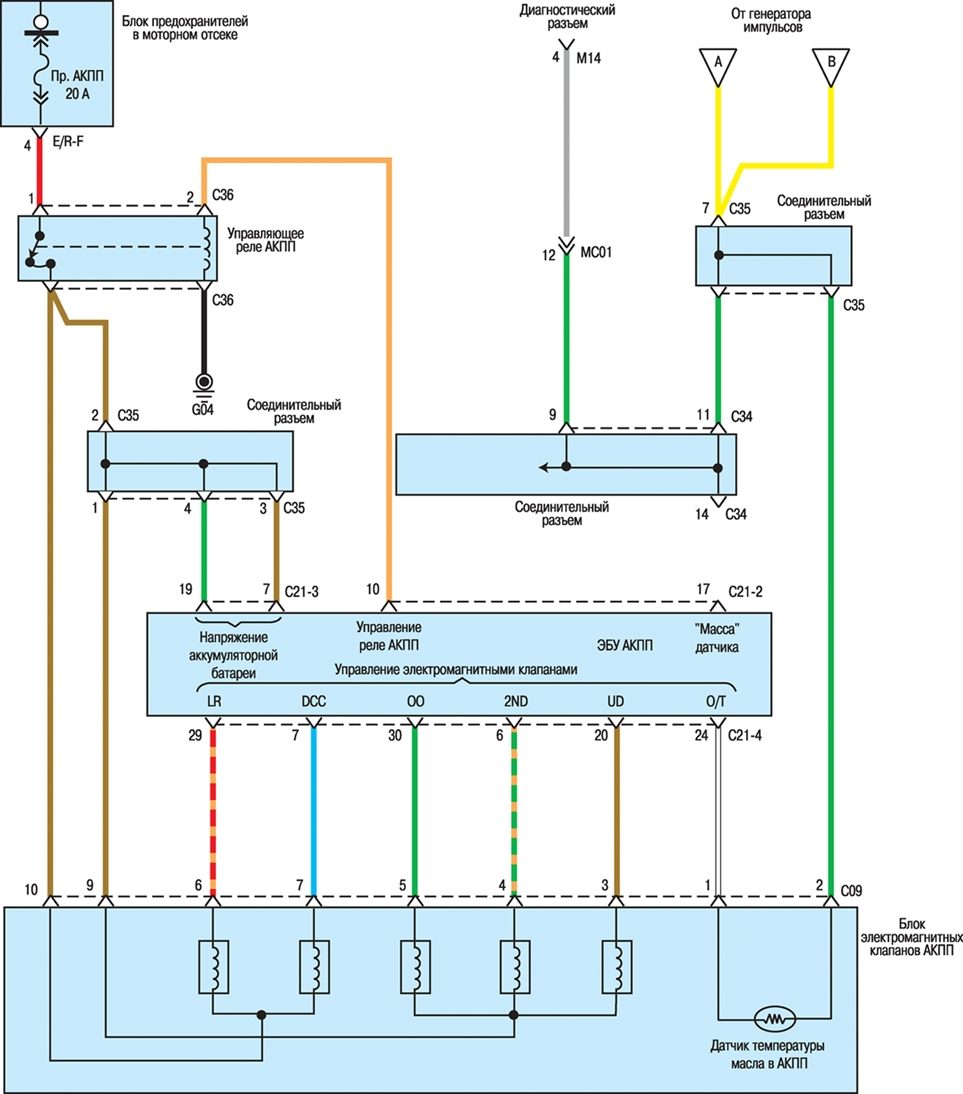

Cхема системы управления АКПП 2,4л на Хендай Санта Фе

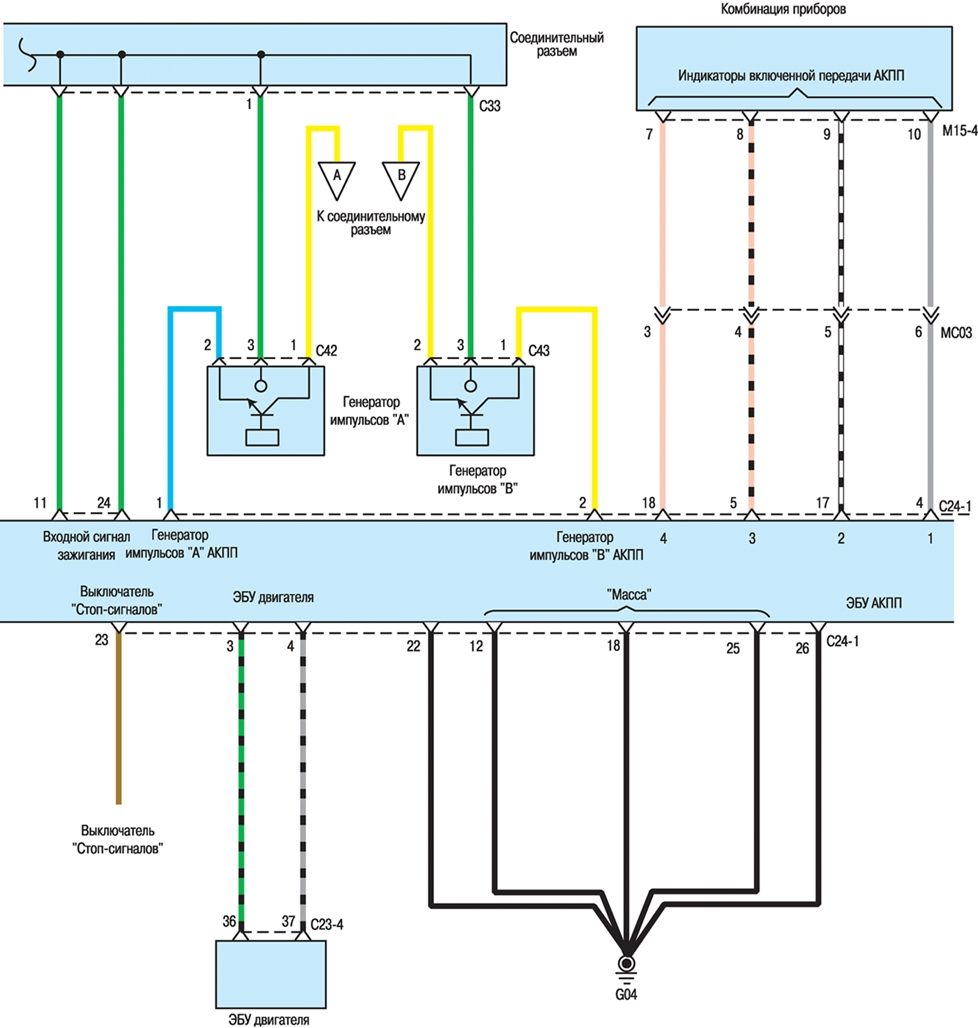

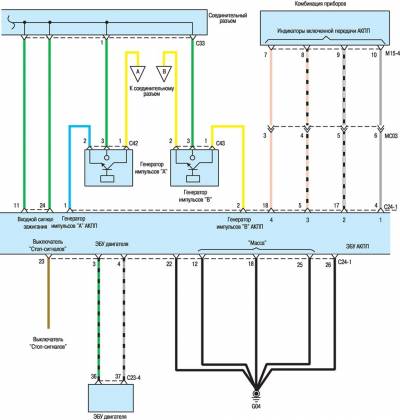

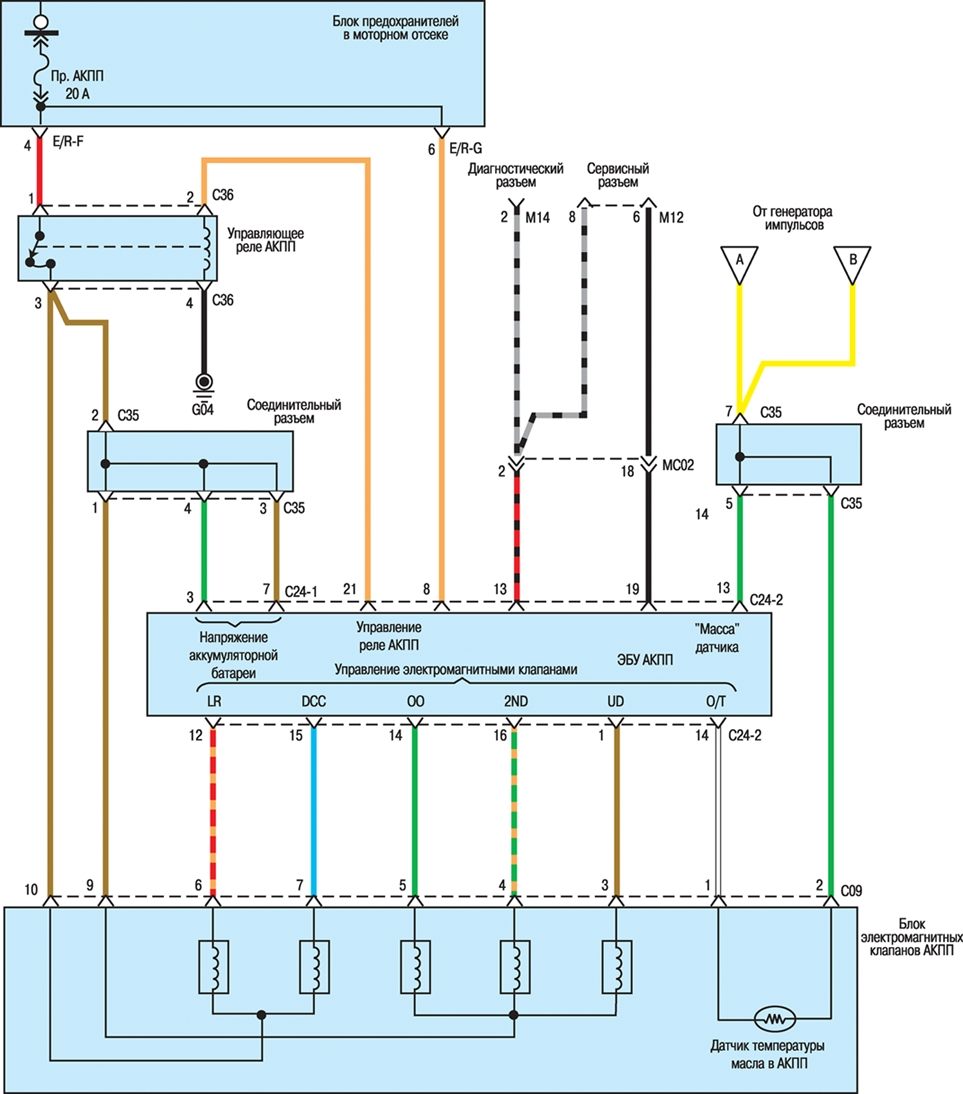

Эл.схема системы управления АКПП 2,7л на Hyundai Santa Fe
Частые вопросы: предохранители и реле Хендай Санта Фе
Где находится блок предохранителей на Хендай Санта Фе?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Хендай Санта Фе — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Хендай Санта Фе?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Хендай Санта Фе?
Схема и таблица предохранителей Хендай Санта Фе — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Хендай Санта Фе?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Хендай Санта Фе и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Хендай Санта Фе?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Хендай Санта Фе?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Хендай Санта Фе находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Хендай Санта Фе сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
