RU Схемы на электрооборудывание, на Hyundai Matrix 2002-2006 г.в. Дизайн Hyundai Matrix выполнен легендарным итальянским ателье Pinifarina. Попасть внутрь легко через большие дверные проёмы. Дизайн интерьера отличается оригинальностью. Так, например, на месте приборной панели расположился информационный дисплей с набором контрольных ламп, что значительно облегчает контроль над состоянием всех систем. А сама приборная панель вынесена на центральную консоль и развернута в сторону, чтобы постоянно находиться в поле зрения водителя. В результате, увеличивается обзор, и следить за происходящим на дороге становится легче.

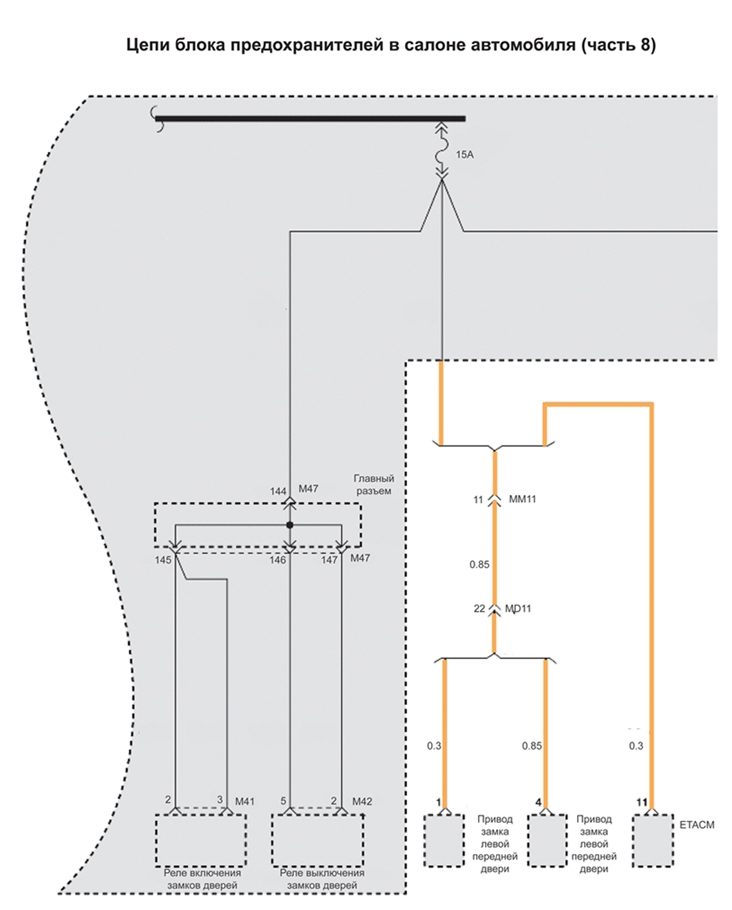

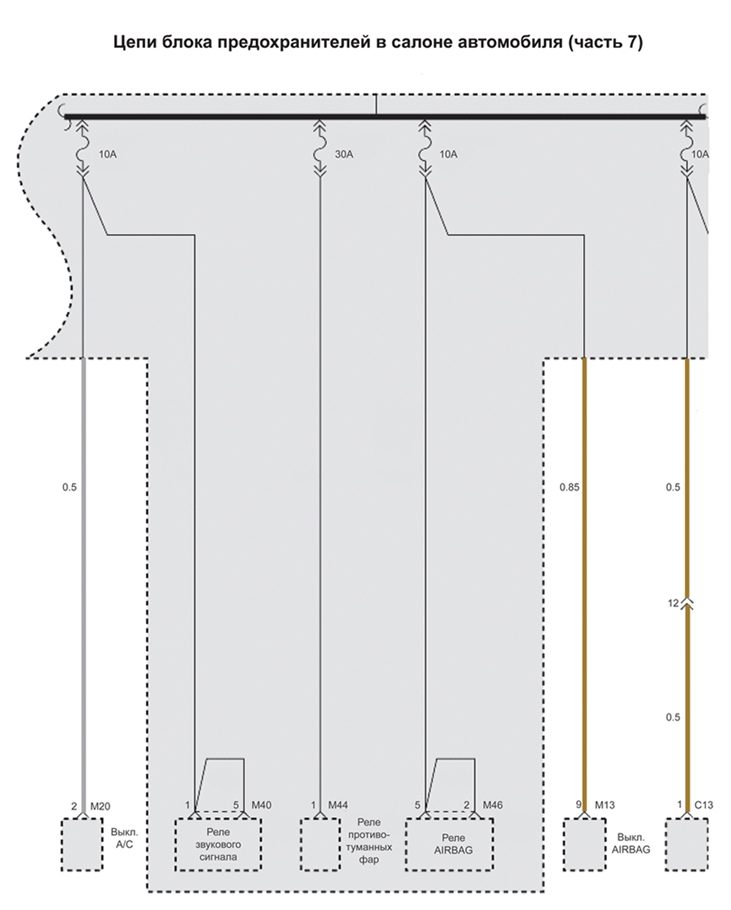

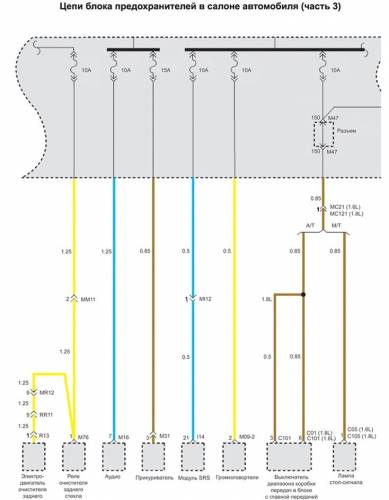

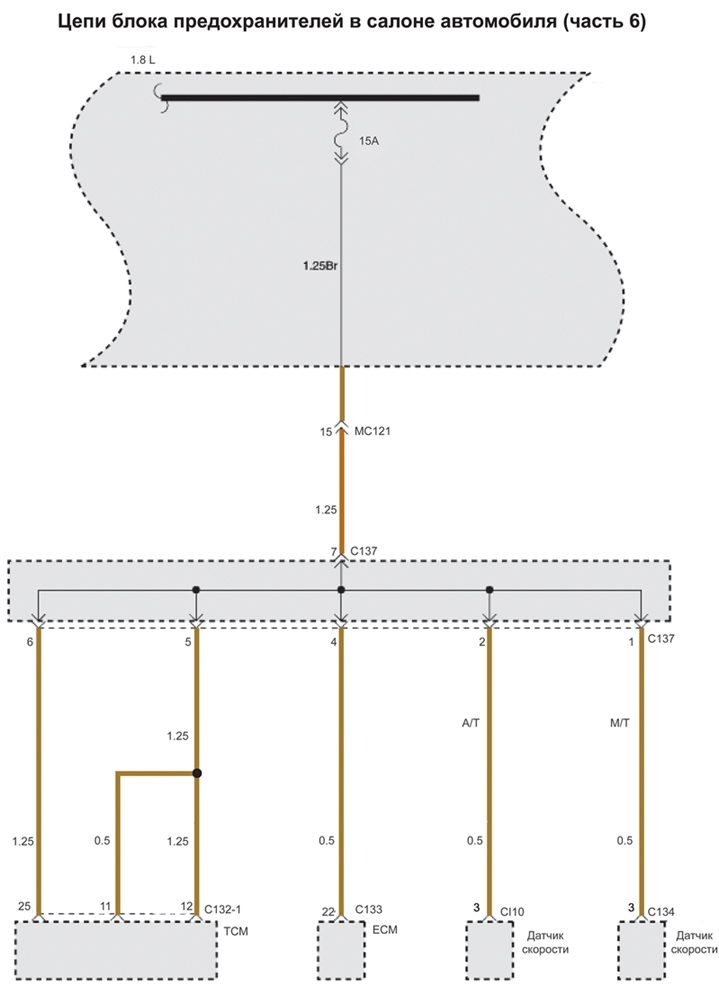

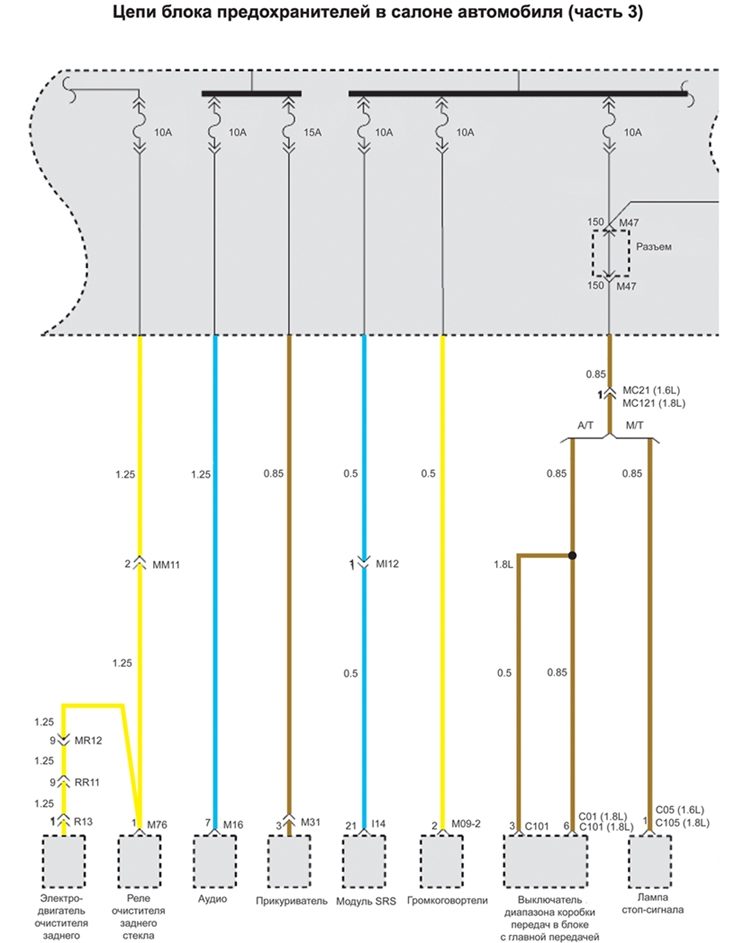

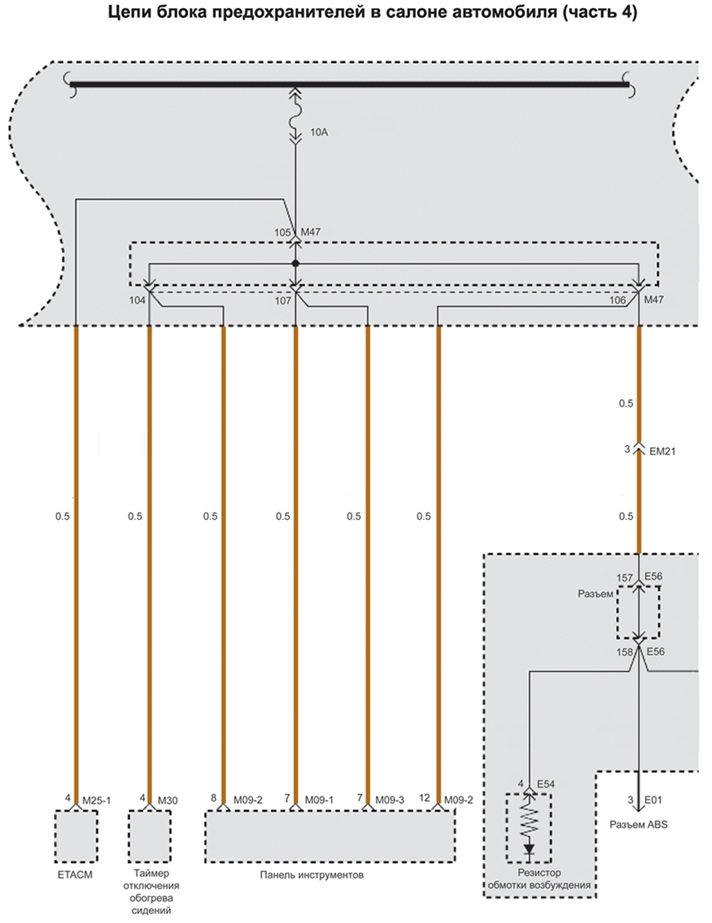

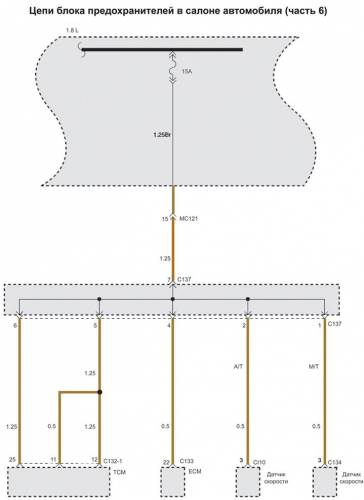

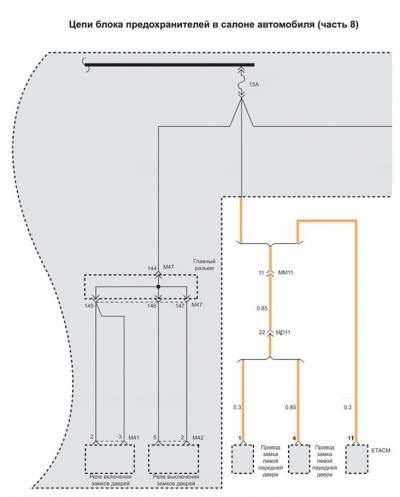

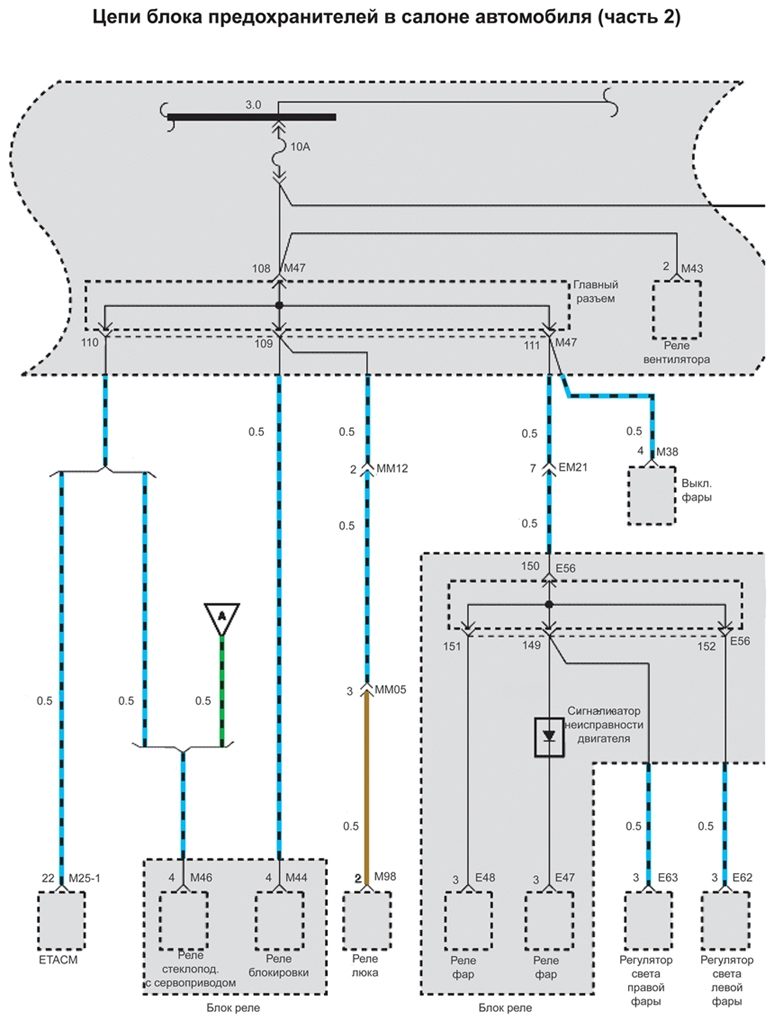

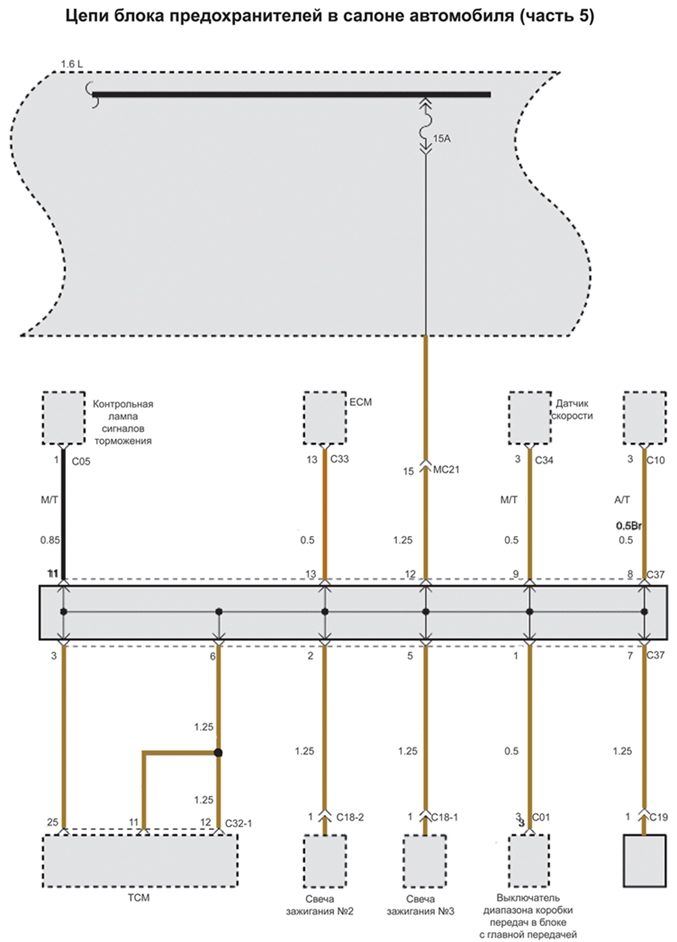

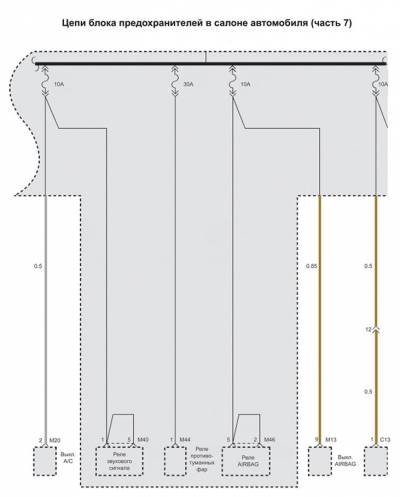

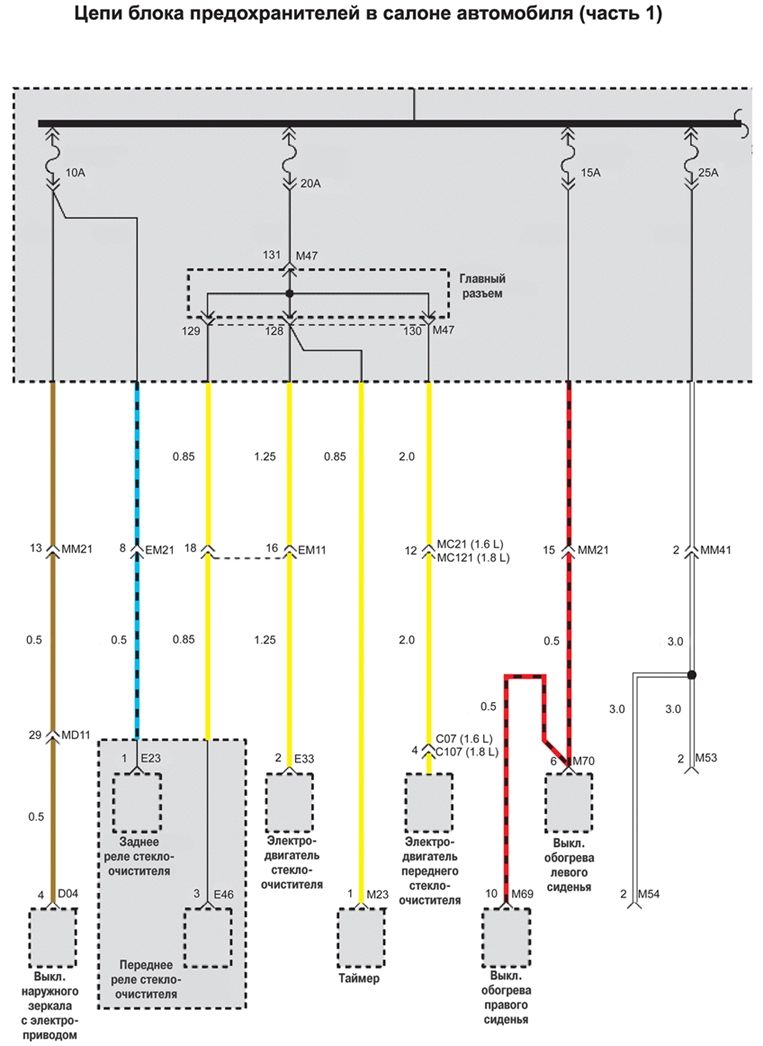

Схема цепи блока предохранителей в салоне автомобиля на Хендай Матрикс
При неисправности кислородного датчика может резко повыситься токсичность отработавших газов.
Если кислородный датчик исправен, но напряжение его сигнала не соответствует норме, убедитесь в отсутствии следующих неисправностей системы регулирования состава рабочей смеси:
– неисправность форсунок;
– подсос воздуха во впускной трубопровод;
– неисправность датчика массового расхода воздуха, клапана продувки адсорбера и датчика температуры охлаждающей жидкости;
– неисправность проводки.
При резком отпускании педали акселератора после работы двигателя с частотой вращения коленчатого вала около 4000 мин-1 подача топлива кратковременно прекращается и прибор HI-SCAN показывает значения не выше 200 мВ. При резком нажатии на педаль акселератора показания перейдут в интервал 600–1000 мВ. При снижении оборотов до холостого хода напряжение сигнала будет колебаться между интервалами 200 мВ и 600–1000 мВ. В этом случае кислородный датчик можно считать исправным.
Частые вопросы: предохранители и реле Хендай Матрикс
Где находится блок предохранителей на Хендай Матрикс?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Хендай Матрикс — в разделе о расположении блоков.
Почему перегорают предохранители один за другим на Хендай Матрикс?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Хендай Матрикс?
Схема и таблица предохранителей Хендай Матрикс — на этой странице: расположение блоков, назначение цепей и номиналы в амперах. Сохраните страницу — номиналы соответствуют штатной комплектации.
Можно ли ставить предохранитель большего номинала на Хендай Матрикс?
Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Хендай Матрикс и может привести к оплавлению жгута. Ставьте только значение из таблицы.
Что означает номинал и цвет предохранителя на Хендай Матрикс?
В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
Как проверить реле на Хендай Матрикс?
Номер позиции реле — в таблице. Перед заменой снимите клемму аккукумулятора; обмотку проверьте мультиметром на целостность.
Где в Хендай Матрикс находится блок под капотом?
В моторном отсеке — рядом с аккумуляторной батареей или на левой стойке. Точное место смотрите в разделе о расположении блоков.
Что делать, если в Хендай Матрикс сгорел предохранитель питания?
Не ставьте «жучок» и не увеличивайте номинал. Найдите позицию в таблице, проверьте цепь на короткое замыкание и поставьте штатный предохранитель.
