RU Цветные схемы электрооборудования Фиат Браво до 2001 г. В данном материале показана электросхема легкового автомобиля fiat bravo. Система управление двигателями, запуск двигателя и зарядка аккумуляторной батареи, система охлаждения двигателей, диагностический разъем, центральный замок, привод стеклоподъемников, фонари заднего хода, передние и задние противотуманные фары, габаритные огни и огни освещения номерного знака, указатели поворотов и аварийная сигнализация, а также остальные системы и электропроводка для соединения всех этих узлов.
Схемы электрооборудования Fiat Bravo 1995-2001

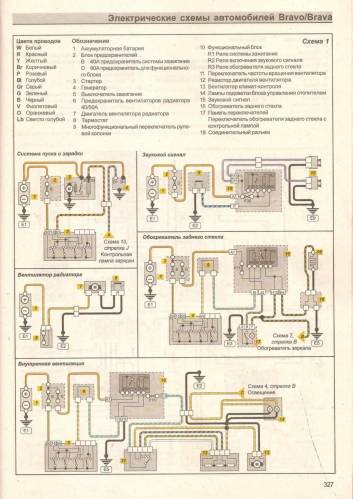

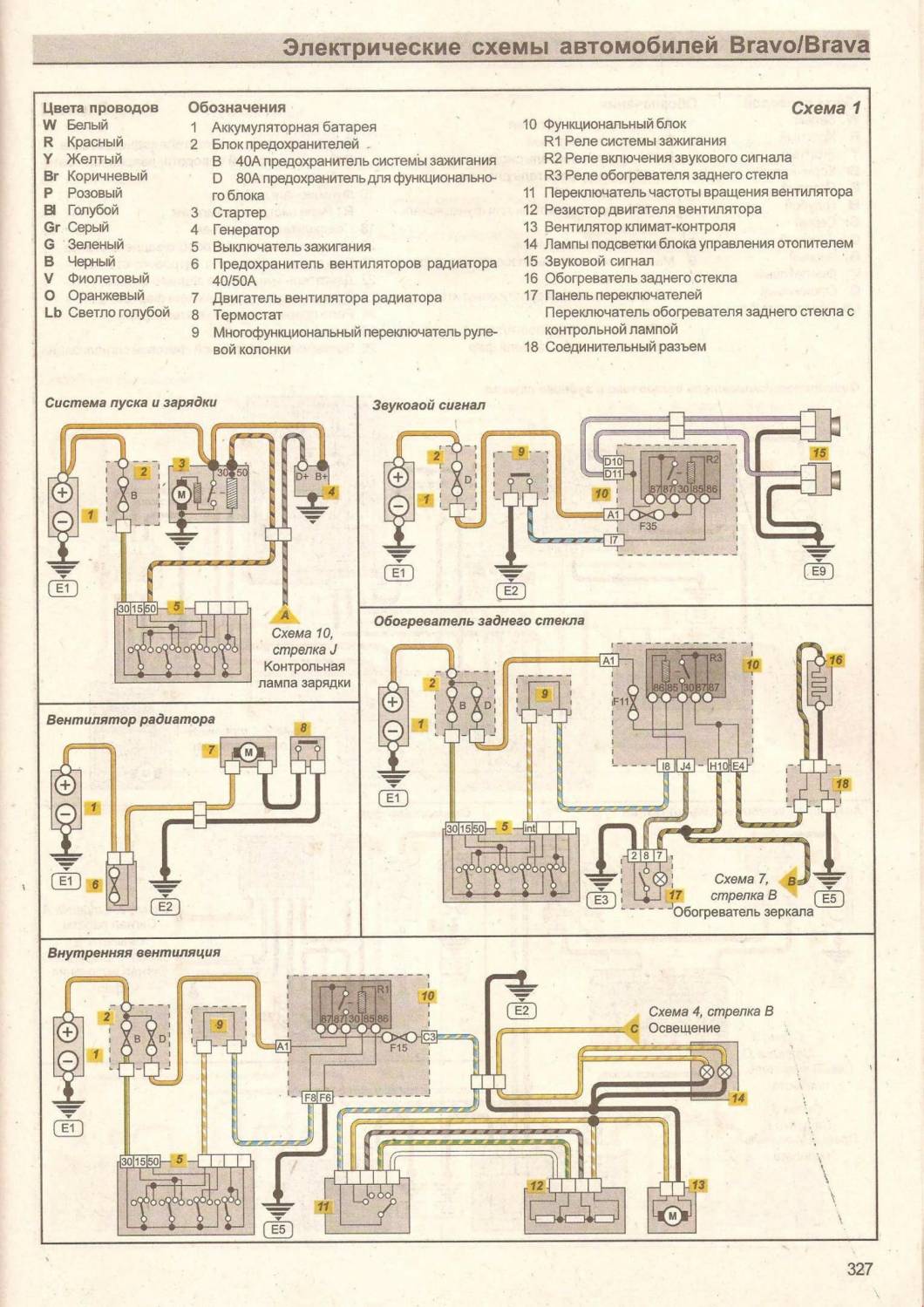

Пуск и зарядка, обогреватели сидений Фиат Брава

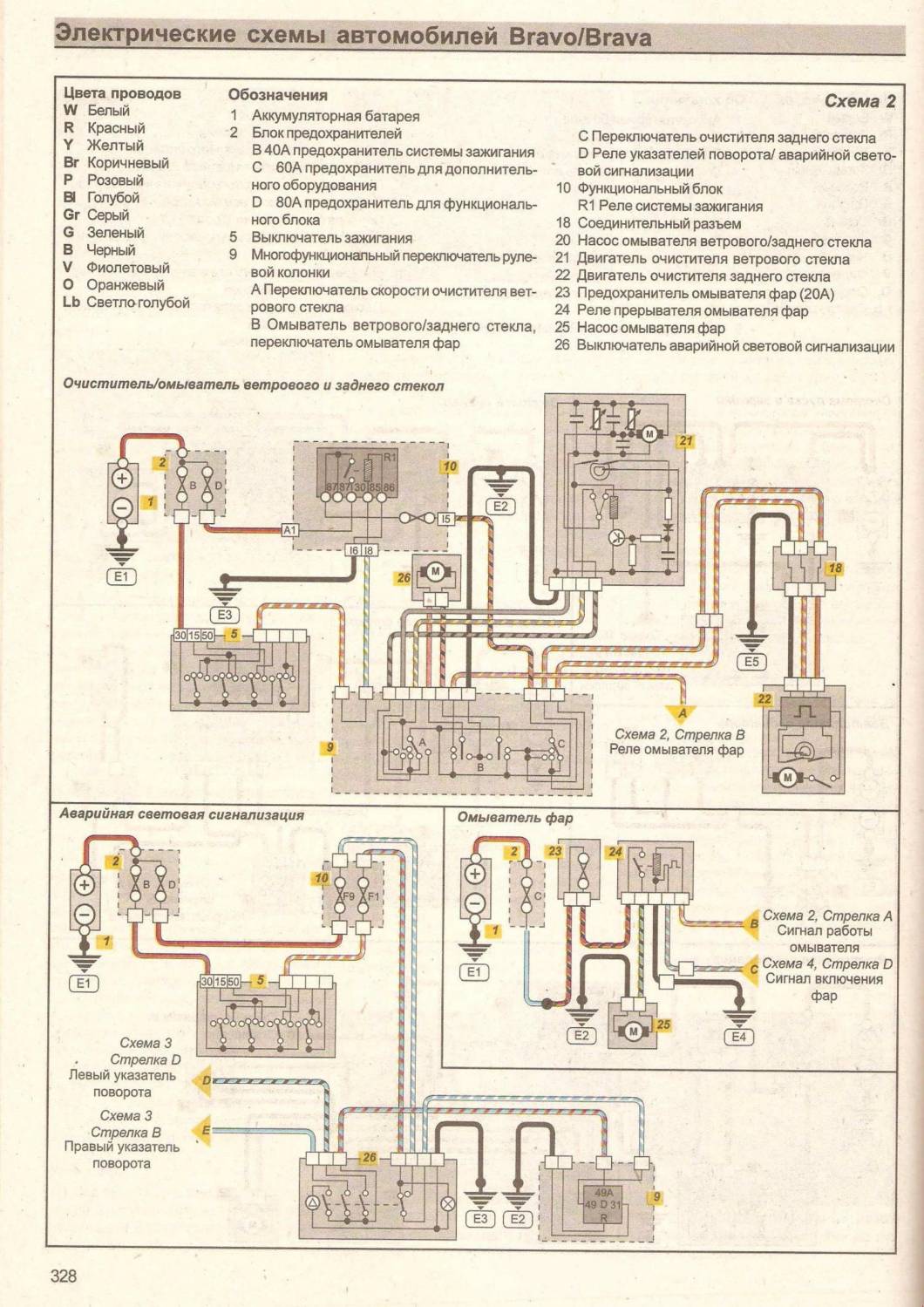

Омыватели стёкол и фар, аварийная сигнализация

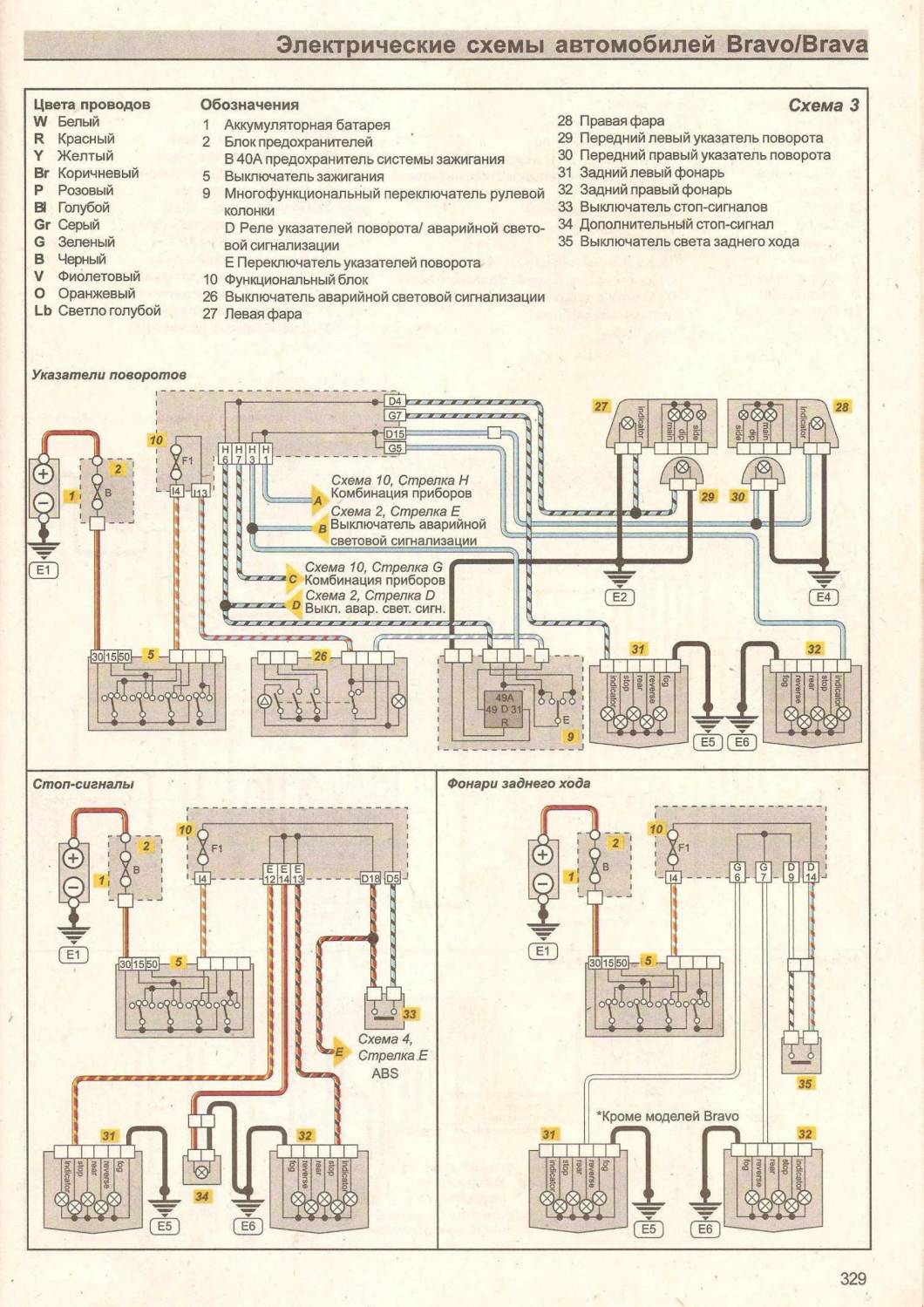

Стоп-сигналы, повороты, фары заднего хода

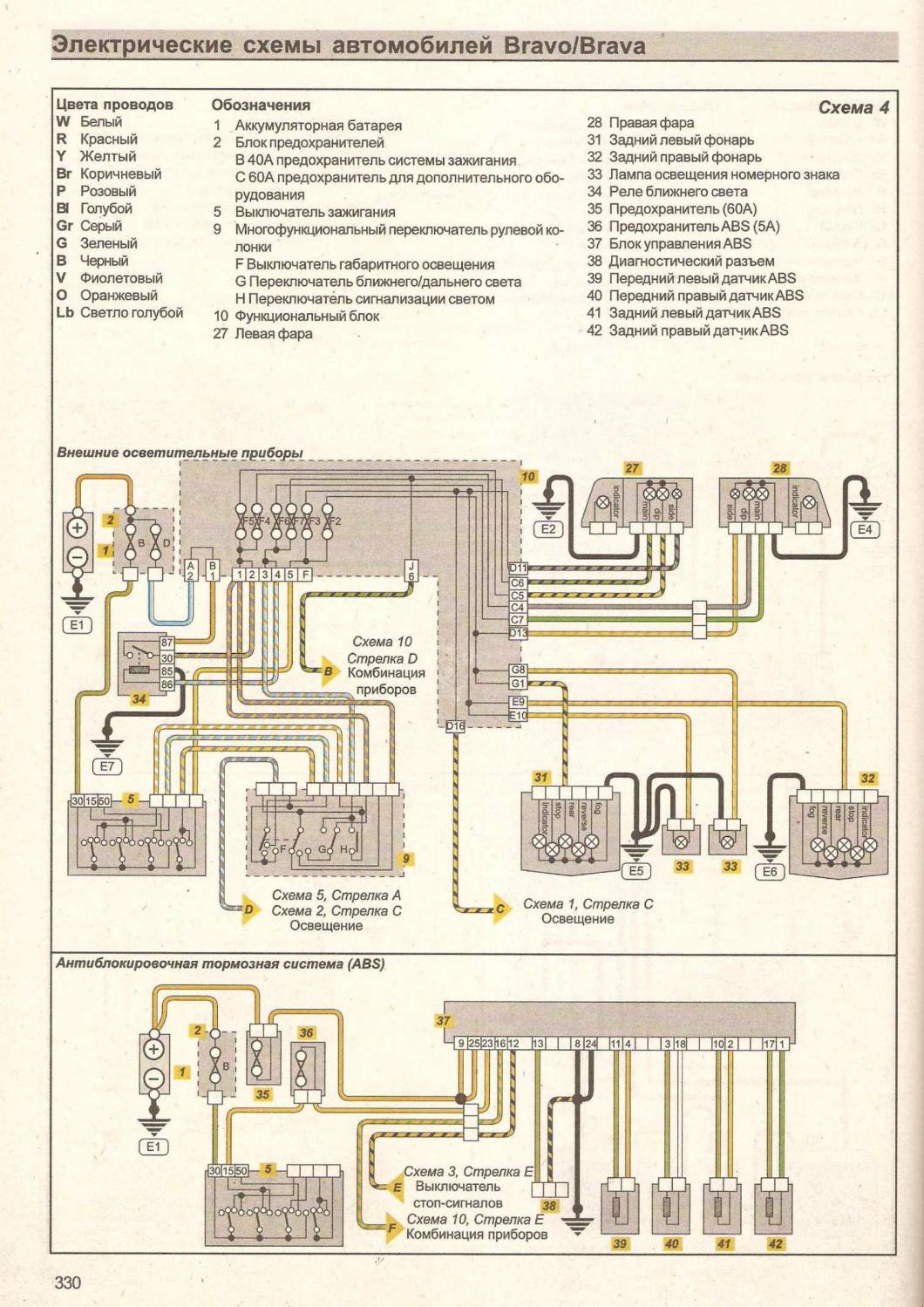

Антиблокировочная тормозная система и осветительные приборы

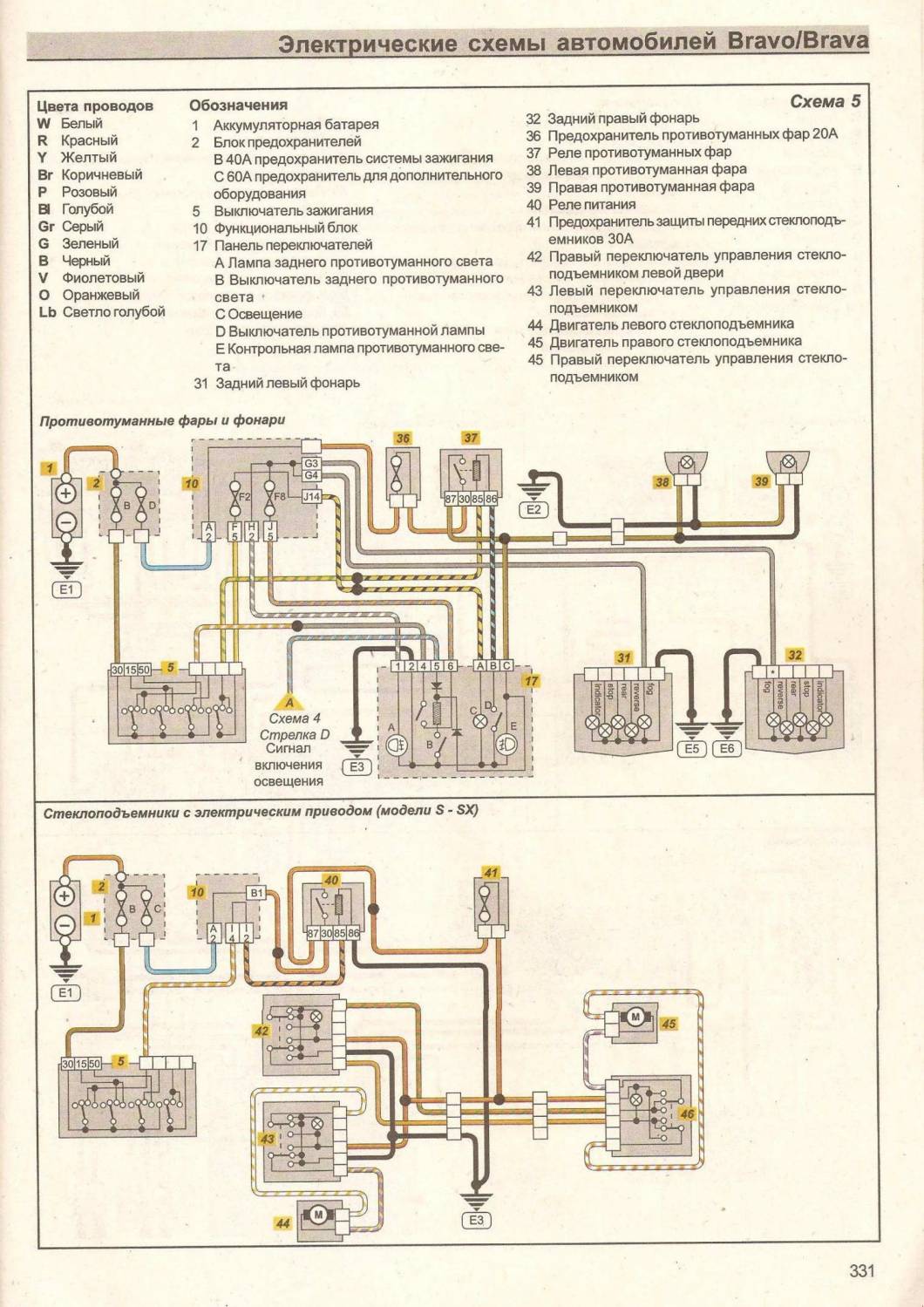

Противотуманные фары и электростеклоподъёмники

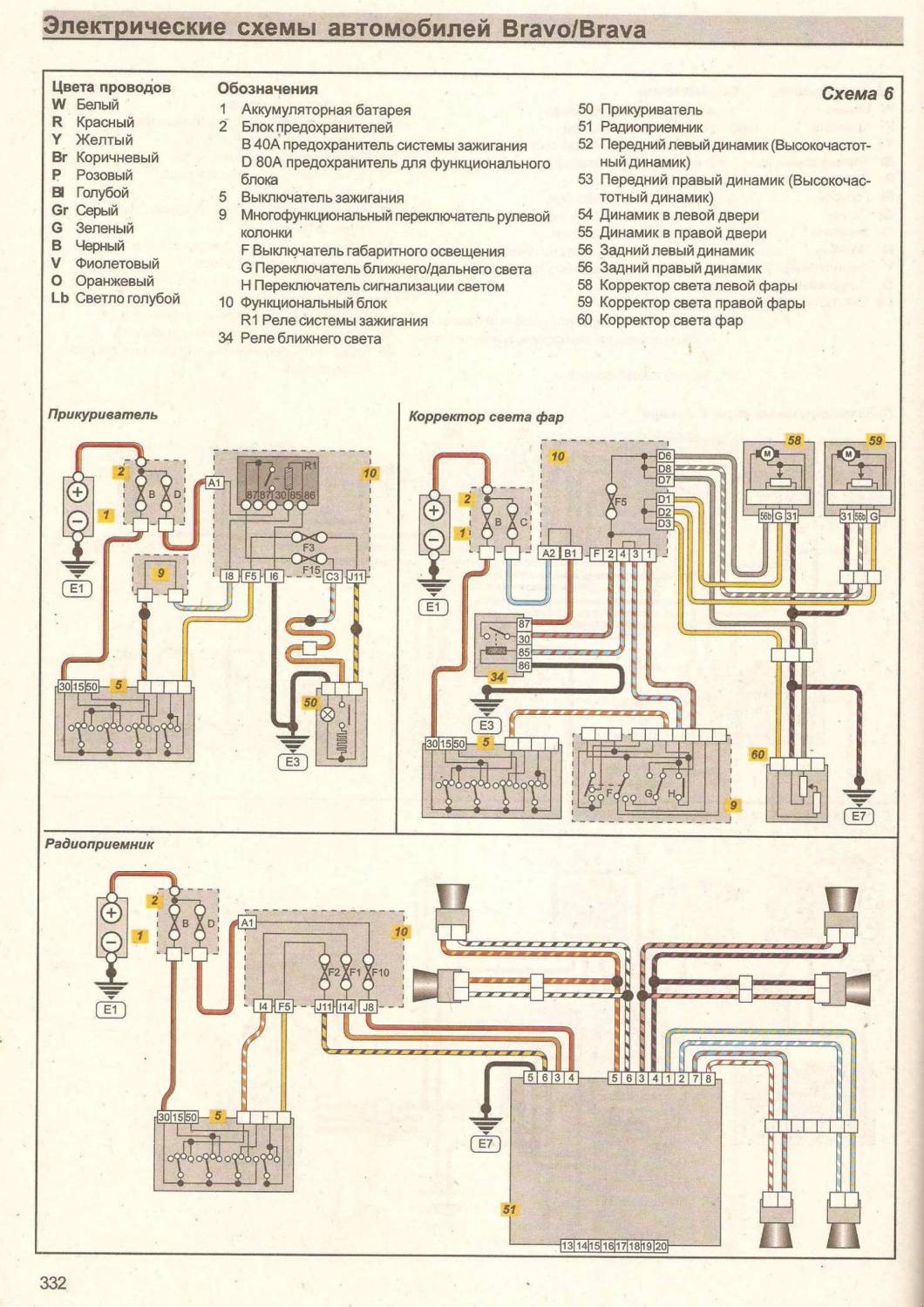

Прикуриватель, корректор фар и радиоприёмник Фиат

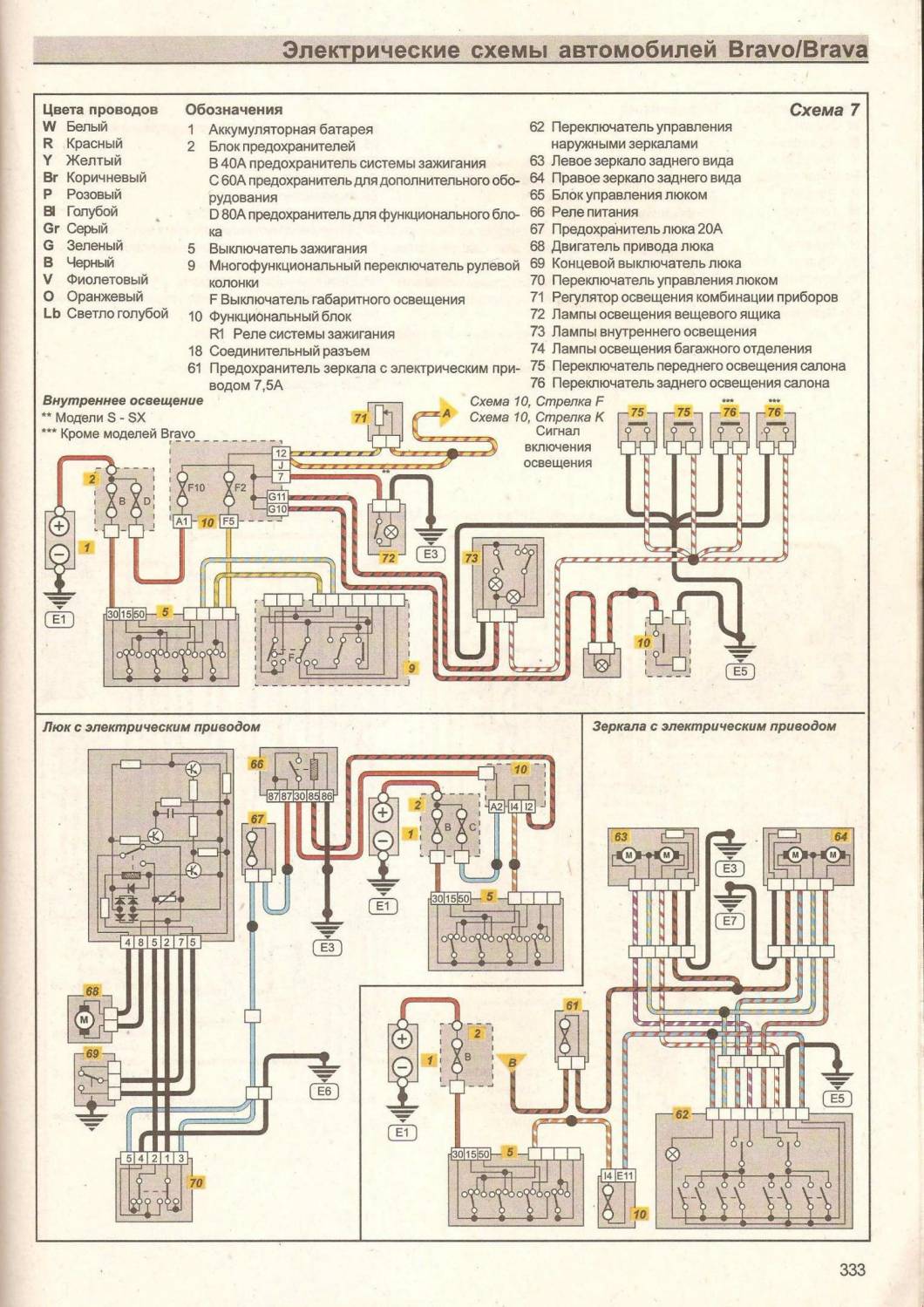

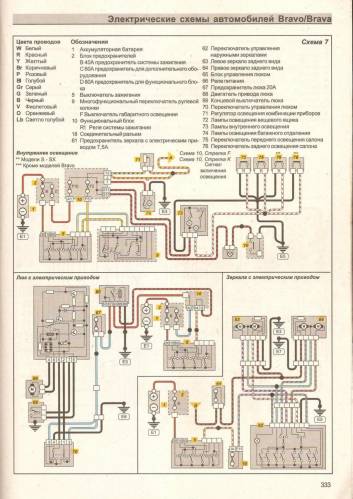

Зеркала и люк с электроприводом — схемы

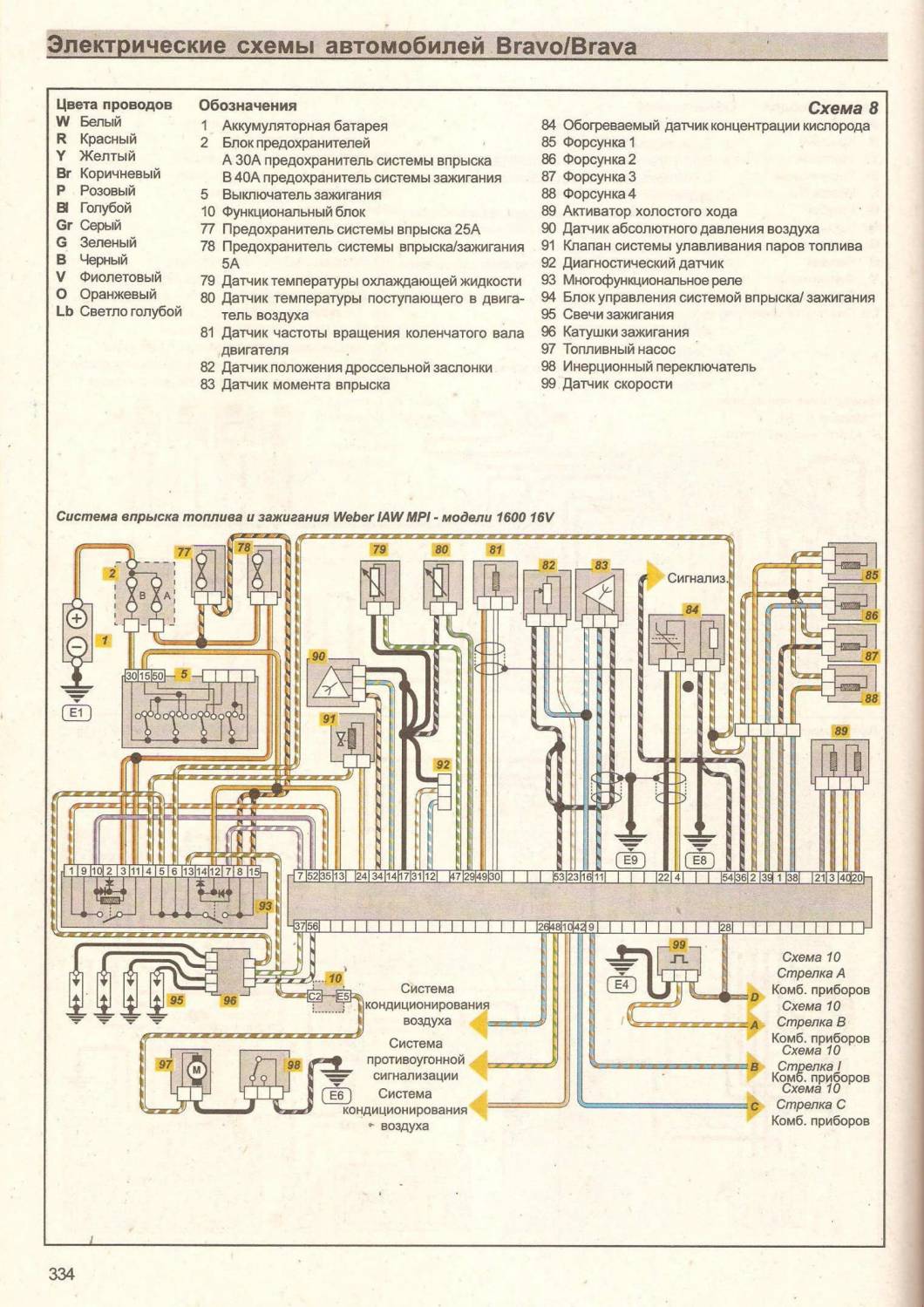

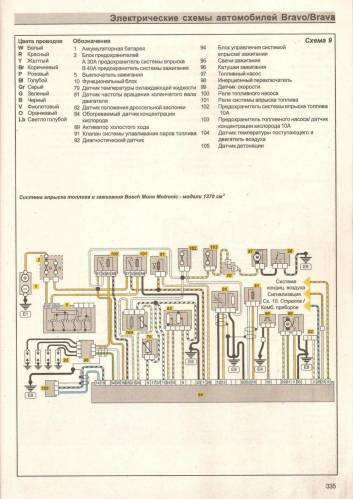

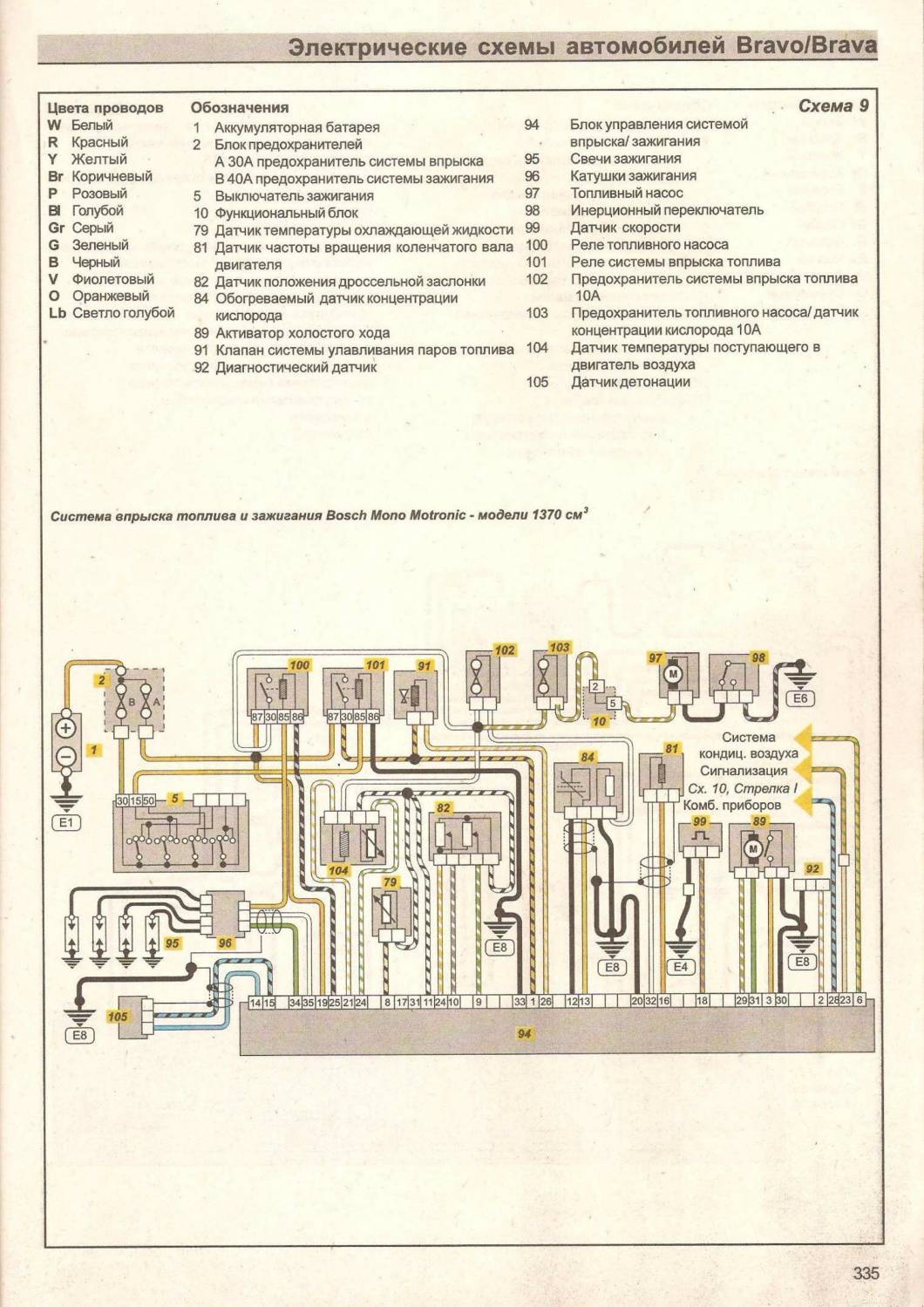

Схема системы впрыска топлива и зажигания

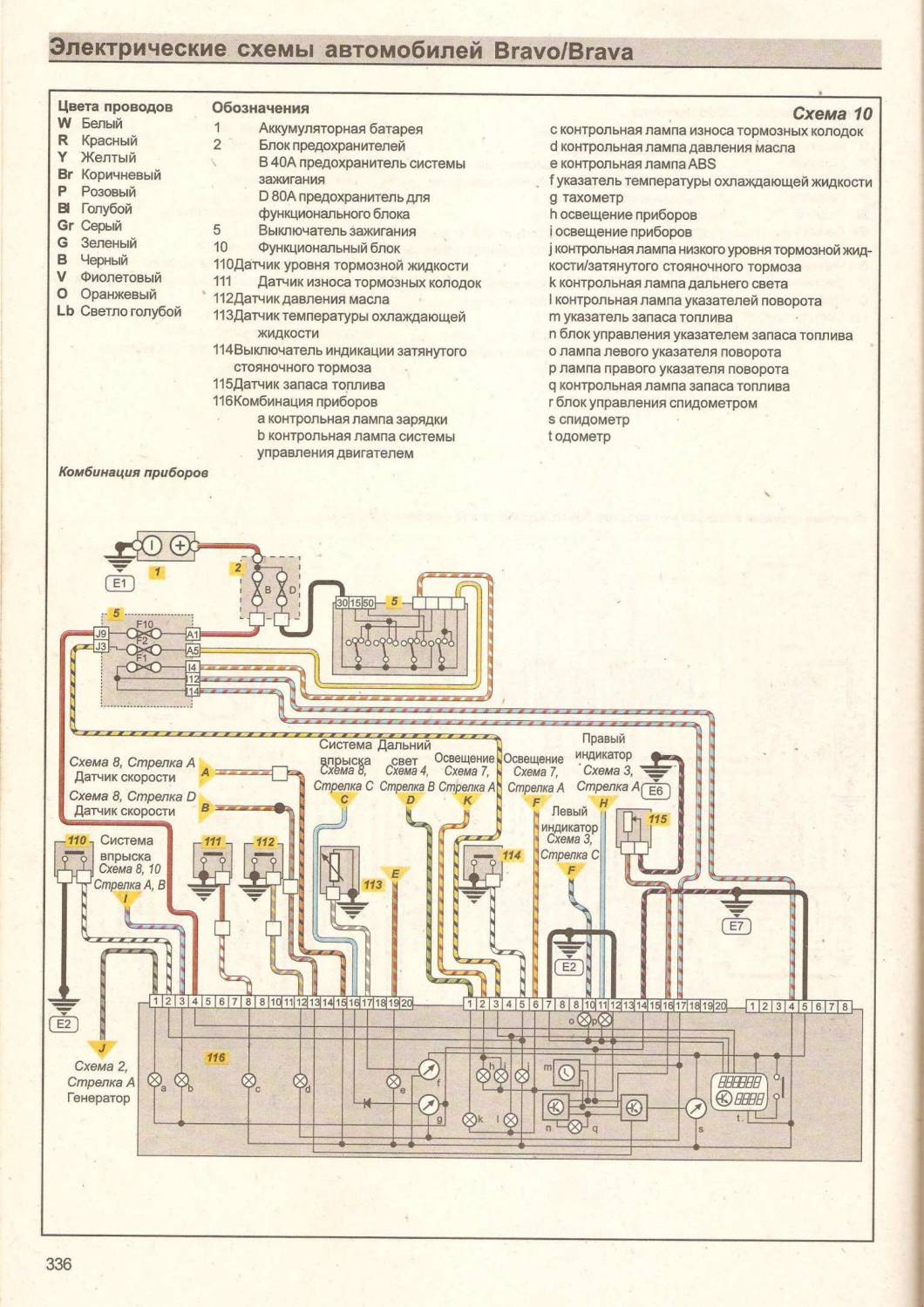

Комбинация приборов Fiat Bravo
Блоки предохранителей — один блок в салоне, напротив левой коленки, другие находятся под капотом. На всех имеются пиктограммы за что какой отвечает и на сколько ампер. Если главный предохранитель (MEGAFUSE, MIDIFUSE, MAXIFUSE) перегорел, не пытайтесь заменить его самостоятельно, а обратитесь на станцию технического обслуживания FIAT.
Частые вопросы: предохранители и реле Фиат Браво
Где находится блок предохранителей на Фиат Браво?
Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Фиат Браво — в разделе о расположении блоков.
Какой предохранитель отвечает за прикуриватель на Фиат Браво?
Найдите позицию прикуривателя в таблице на странице Фиат Браво (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Фиат Браво — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Фиат Браво?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Фиат Браво?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Фиат Браво?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Фиат Браво?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Фиат Браво?
Схема и таблица предохранителей Фиат Браво — на этой странице: Схемы электрооборудования Fiat Bravo 1995-2001. Сохраните страницу — номиналы соответствуют штатной комплектации.
