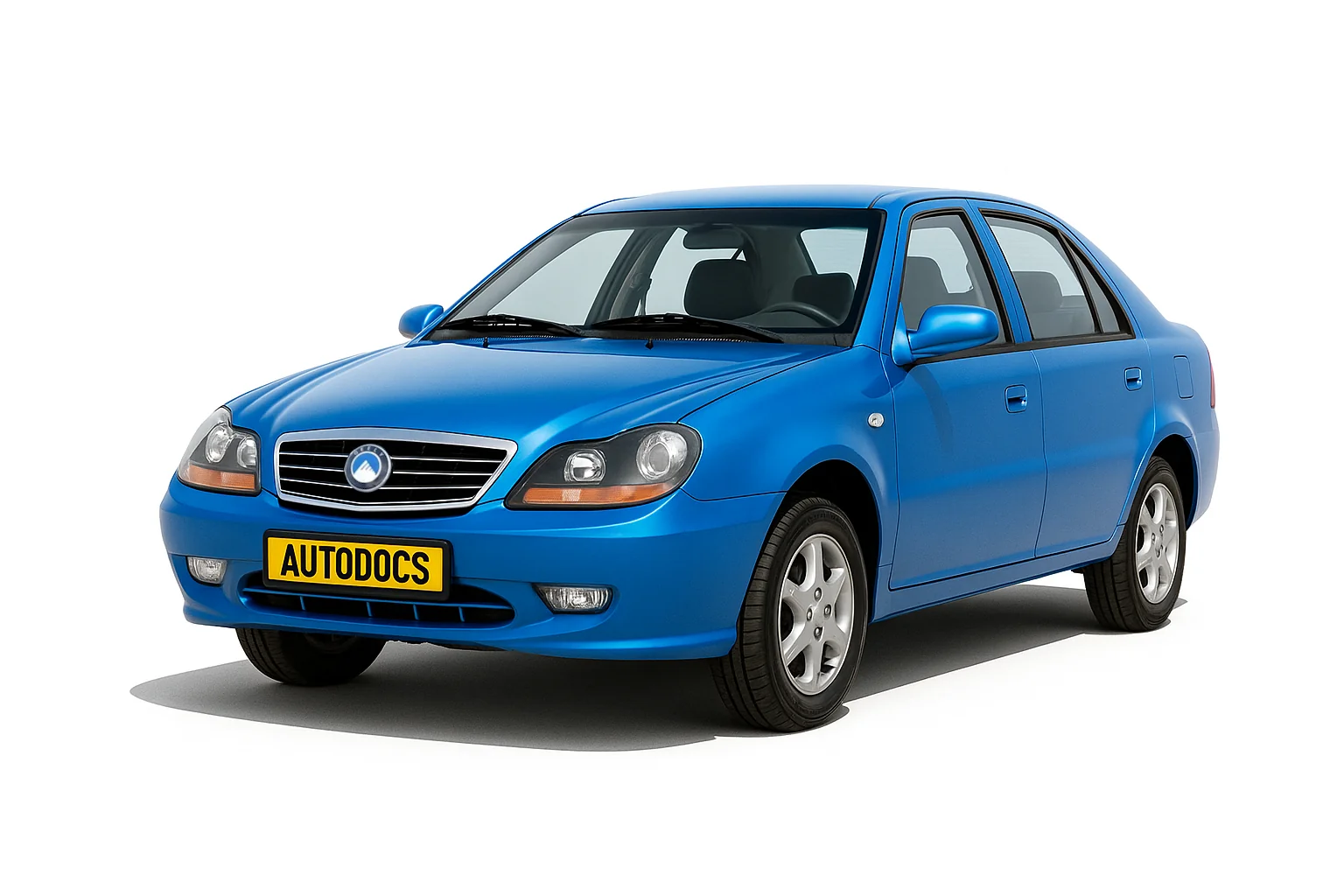

Geely CK производился в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За это время модель прошла рестайлинг. Так же известна под названием Джили Отака и Gleagle CK. В данном посте мы покажем описание предохранителей и реле Джили СК со схемой блока, местом его расположения и фотографией. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Блок под капотом
Под капотом, с левой стороны моторного отсека, установлен основной блок с предохранителями и реле. Для доступа надо убрать защитную крышку.
Сверяйте назначение предохранителей и реле со своей схемой с обратной стороны защитной крышки.
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 20A | Центральный замок |
| F2 | 15A | Аварийная сигнализация |
| F3 | 10A | STOP-сигнал |
| F4 | 10A | Освещение салона, плафоны дверей, память автомагнитолы |
| F5 | 15A | Габаритный свет |
| F6 | 20A | Топливный насос |
| F7 | 20A | SPARE-запасной |
| F8 | 10A | Свет правой фары |
| F9 | 10A | Свет левой фары |
| F10 | 15A | Сигнал |
| F11 | 10A | Центральный блок управления |
| F12 | 10A | Блок управления двигателем и выход для диагностики сбоев |
| F13 | 10A | Компрессор |
| F14 | 15A | ABS |
| F15 | 15A | Противотуманный свет |
| F16 | 10A | Автомагнитола и привод зеркал заднего вида |
| F17 | 20A | Прикуриватель |
| F18 | 10A | Подушка безопасности |
| F19 | 10A | Панель приборов |
| F20 | 15A | Стеклоочистители |
| F21 | 10A | Задний ход |
| F22 | 15A | Готовность двигателя и катушка зажигания |
| F23 | 10A | Генератор |
| S1 | 20A | Предохранитель печки |
| S2 | 20A | Предохранитель вентилятора радиатора |
| S3 | 20A | Предохранитель вентилятора кондиционера |
| S4 | 30A | Предохранитель замка зажигания |
| S5 | 30A | Предохранитель замка зажигания |
| S6 | 30A | Предохранитель системы динамической стабилизаций (EPS) |
| S7 | 30A | Предохранитель стеклоподъемника |
| S8 | 20A | Предохранитель обогрева заднего стекла |
| Описание реле | ||
| R1 | Реле печки | |
| R2 | Реле бензонасоса | |
| R3 | Реле готовности двигателя | |
| R4 | Реле вентилятора кондиционера | |
| R5 | Реле кондиционера | |
| R6 | Реле компрессора | |
| R7 | Реле вентилятора радиатора | |
| R8 | Реле противотуманного света | |
| R9 | Реле звукового сигнала | |
За работу прикуривателя отвечает предохранитель номер 17 на 15А.
