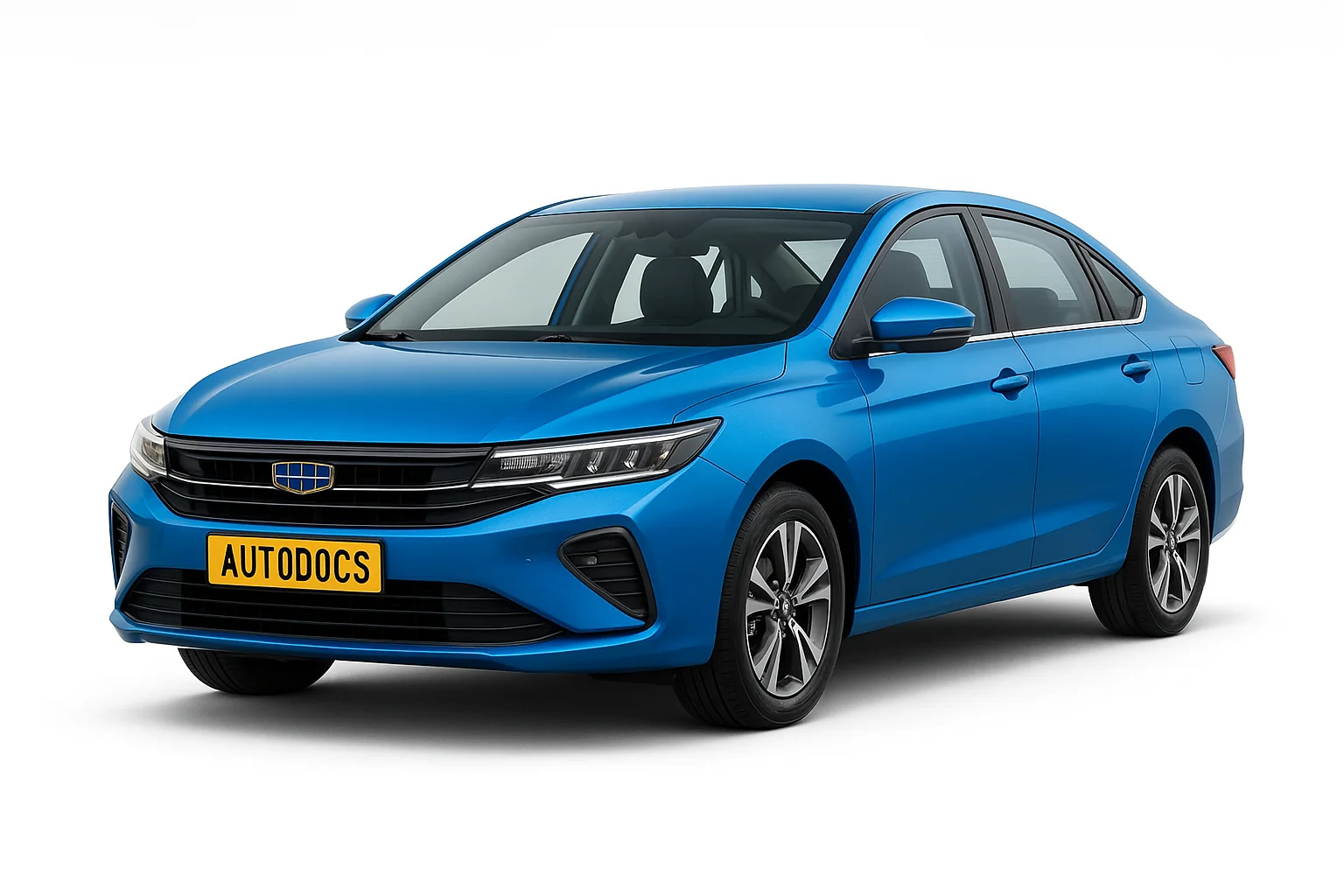

Geely Emgrand 2 го поколения выпускался в 2021, 2022, 2023, 2024, 2025, 2026 году. В нашем материале Вы сможете найти описание предохранителей и реле Джили Эмгранд 2 со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями находится в нижней части панели приборов, со стороны водителя. Для доступа к блоку надо убрать защитную крышку. Сам блок будет выглядеть примерно так.
Сверяйте назначение со своими схемами с обратной стороны крышки блока.
| № | A | Описание |
|---|---|---|
| CF01 | 15 | Предохранитель замка ESCL* |
| CF02 | 30 | Предохранитель цепи питания 2 наружных световых приборов |
| CF03 | 10 | Предохранитель AM1/AM2 |
| CF04 | 15 | Предохранитель переднего стеклоомывателя |
| CF05 | 30 | Предохранитель электродвигателей дверных замков |
| CF06 | 10 | Предохранитель комбинированного переключателя и радиочастотного приемника |
| CF07 | 4 | Предохранитель шлюза/ антенны противоугонной системы* |
| CF08 | 10 | Предохранитель диагностического разъема DLC |
| CF09 | 15 | Предохранитель цепи питания указателей поворота |
| CF10 | 20 | Предохранитель блока BCM (B+) |
| CF11 | 30 | Предохранитель режима транспортировки |
| CF13 | 20 | Предохранитель верхнего люка |
| CF15 | 7,5 | Предохранитель таксометра (B+) |
| CF16 | 7,5 | Предохранитель DVR, ETC, ECALL, TBOX |
| CF17 | 10 | Предохранитель IPK, A/C, CSD |
| CF18 | 15 | Предохранитель аудиосистемы |
| CF23 | 7,5 | Предохранитель EGSM, EPS, TCM, EPB, ESCL (IG1+) |
| CF24 | 5 | Предохранитель подушек безопасности |
| CF25 | 7,5 | Предохранитель IPK, шлюза, кондиционера, BCM, ETC, TBOX, ECALL и индикатора нагрева (IG1+) |
| CF26 | 10 | Предохранитель UEC (IG1+) |
| CF27 | 5 | Предохранитель обогрева задних сидений* |
| 10 | Предохранитель таксометра (IG1)* | |
| CF28 | 10 | Предохранитель заднего USB-порта |
| 15 | Предохранитель фонаря такси | |
| CF29 | 15 | Предохранитель розетки питания (прикуриватель) |
| CF30 | 7,5 | Предохранитель аудиосистемы, переключателя зеркал заднего вида, DVR и BCM |
| CF35 | 15 | Предохранитель обогревателя рулевого колеса* |
| Реле | ||
| ACC RLY | вспомогательное реле питания | |
| IG1 RLY | реле зажигания | |
За работу прикуривателя отвечает предохранитель номер CF29 на 15А.
Блок под капотом
Главный блок предохранителей и реле расположен в моторном отсеке рядом с аккумуляторной батареей. Так же закрыт защитной крышкой.
| № | A | Описание |
|---|---|---|
| EF01 | 20 | Предохранитель блока TCU |
| EF02 | 5 | Предохранитель выключателя стоп сигналов |
| EF03 | 10 | Предохранитель блока EMS (B+) |
| EF04 | 30 | Предохранитель вакуумного насоса усилителя тормозов |
| EF05 | 15 | Предохранитель топливного насоса |
| EF06 | 30 | Предохранитель цепи питания 1 наружных световых приборов |
| EF07 | 15 | Предохранитель звукового сигнала |
| EF08 | 15 | Предохранитель электромагнитных клапанов системы управления двигателем |
| EF09 | 10 | Предохранитель кислородного датчика |
| EF10 | 15 | Предохранитель катушек зажигания |
| EF11 | 20 | Предохранитель блока EMS KL87 |
| EF13 | 5 | Предохранитель обмоток реле |
| EF14 | 5 | Предохранитель электромагнитного клапана CVS* |
| EF15 | 5 | Предохранитель выключателя стоп сигналов |
| EF16 | 4 | Предохранитель цепи обратной связи стартера |
| EF17 | 5 | Предохранитель электродвигателя регулировки наклона световых пучков фар |
| EF18 | 5 | Предохранитель систем ESC/ABS/ EPB |
| EF19 | 7,5 | Предохранитель блока EMS/TCU (IG1) |
| EF21 | 7,5 | Предохранитель обогрева зеркал заднего вида* |
| EF26 | 10 | Предохранитель компрессора кондиционера |
| EF27 | 10 | Предохранитель обогрева лобового стекла / обогрева форсунок стеклоомывателя* |
| EF28 | 30 | Предохранитель переднего стеклоочистителя |
| EF30 | 5 | Предохранитель датчика аккумуляторной батареи |
| EF32 | 15 | Предохранитель обогрева передних сидений |
| EF34 | 40 | Предохранитель обогревателя заднего стекла |
| EF35 | 30 | Предохранитель правого электродвигателя тормоза EPB* |
| EF36 | 60 | Предохранитель цепи высокой скорости вращения вентилятора охлаждения |
| EF37 | 30 | Предохранитель стеклоподъемника 1 |
| EF38 | 40 | Предохранитель вентилятора салона |
| EF39 | 30 | Предохранитель электропривода регулировки сиденья* |
| EF40 | 40 | Предохранитель цепи низкой скорости вращения вентилятора охлаждения |
| EF41 | 30 | Предохранитель стеклоподъемника 2 |
| EF42 | 30 | Предохранитель левого электродвигателя тормоза EPB* |
| EF43 | 50 | Предохранитель 1 салонного блока реле и предохранителей |
| EF44 | 30 | Предохранитель стартера |
| EF45 | Предохранитель насоса системы ABS/ESC | |
| 25 | МКПП | |
| 40 | 6-ст. АКПП | |
| EF46 | 40 | Предохранитель электродвигателя системы ESC/ABS |
| EF47 | 60 | Предохранитель 2 салонного блока реле и предохранителей |
| EF48 | 80 | Предохранитель электрического усилителя руля |
