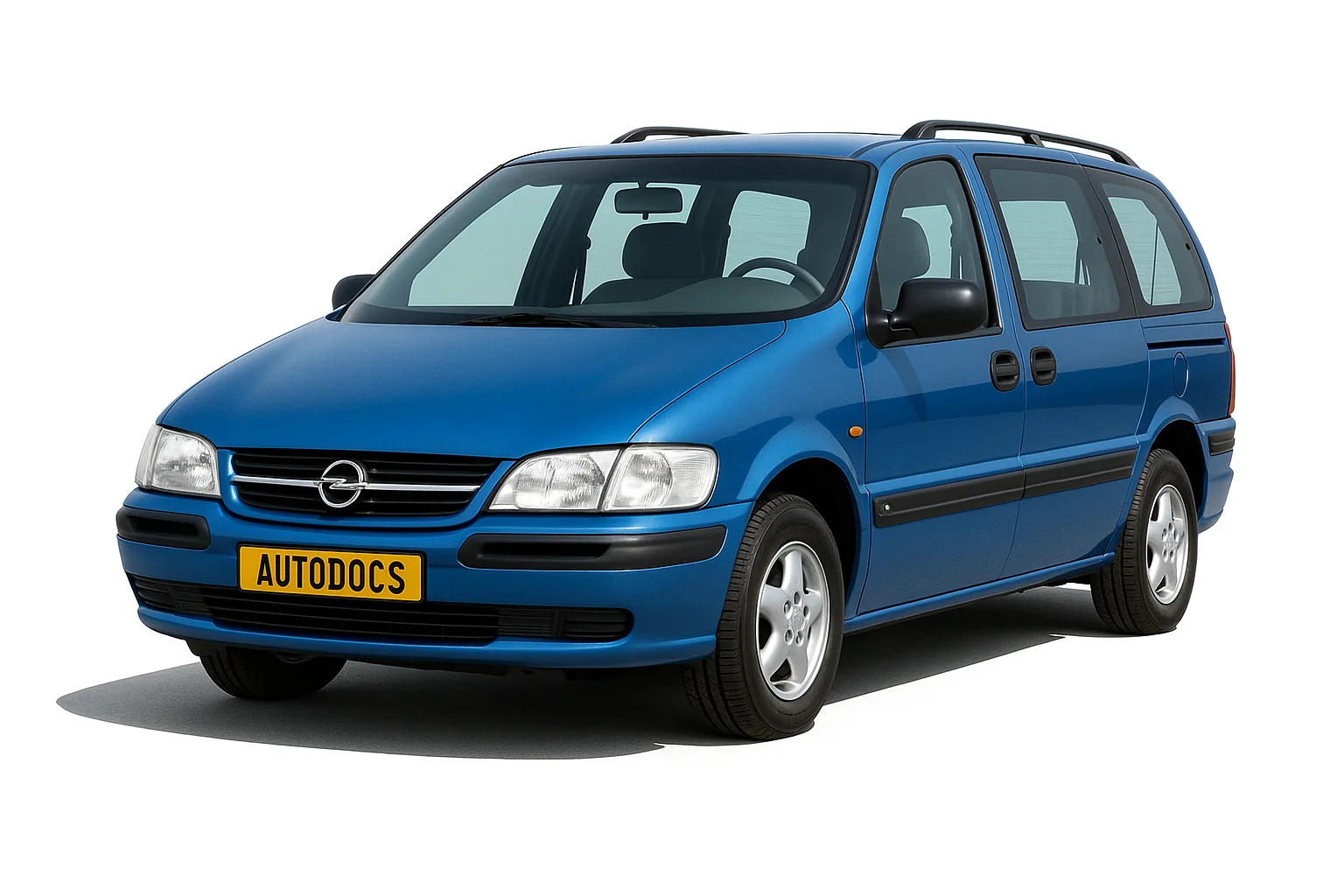

Большой минивэн Opel Sintra выпускался в Европе в 1996, 1997, 1998 и 1999 годах. Данная модель так же известна под названиями Chevrolet Venture, Pontiac Montana. В данном материале вы найдете описание блоков предохранителей и реле Опель Синтра со схемами блоков. Отметим предохранитель отвечающий за прикуриватель.
Блок в салоне
Находится в торце приборной панели за защитной крышкой.
Схема
Описание
| 1 | 10А Круиз – контроль |
| 2 | 20А указатели поворота,стоп сигналы |
| 3 | 15А подушки безопасности, натяжители ремней безопасности |
| 4 | 10А прикуриватель, вентилятор обдува салона, дисплей |
| 5 | 10А информационный дисплей |
| 6 | 25А очиститель стёкол |
| 7 | 10А обогреватель заднего стекла, кондиционер, ходовой фонарь |
| 8 | 20А люк |
| 9 | 10А подогреватель передних сидений |
| 10 | 25А очиститель стёкол |
| 11 | 20А блок управления |
| 12 | 10А центральный замок, привод боковых зеркал заднего вида |
| 13 | 10А блок управления |
| 14 | 15А наружное освещение |
| 15 | Резерв |
| 16 | 15А центральный замок, радиоприёмник, дисплей, кондиционер |
| 17 | 15А указатель поворота |
| 18 | Резерв |
| 19 | 10А иммобилайзер |
| 20 | 10А ABS |
| 21 | 10А задний противотуманный фонарь |
| 22 | 25А обогреватель заднего стекла |
| 23 | 20А регулятор уровня дорожного просвета(клемма 30) |
| 24 | 10А левая фара ближнего света |
| 25 | 10А правая фара ближнего света |
| 26 | 30А прикуриватель, розетки |
| 27 | 15А указатели поворота, стояночные огни, левый габарит |
| 28 | 20А привод люка заправочной горловины |
| 29 | 10А левый габарит |
| 30 | 10А правый габарит |
| 31 | 7,5А блок управления |
| 32 | 7,5А радиоприёмник |
| 33 | 10А дисплей |
| 34 | 15А Прикуриватель |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Резерв |
| 38 | 20А ABS |
| 39 | 10А обогреватель наружных зеркал заднего вида |
| 40 | Резерв |
| 41 | Резерв |
| 42 | Резерв |
| 43 | 10А ABS |
| 44 | 10А иммобилайзер |
| 45 | Резерв |
| 46 | 30А электростеклоподъёмники |
| 47 | Резерв |
| 48 | 30А привод регулируемых передних сидений, подогрев передних сидений |
| 49 | 30А вентилятор обдува радиатора, кондиционер |
| 50 | 20А наружное освещение |
За работу прикуривателя и дополнительные розетки отвечают предохранители 4 и 34.
Блок под капотом
Данный блок закрыт защитной крышкой и расположен не далеко от аккумумлятора.
Схема
Обозначение предохранителей
| 1 | 30А вентилятор обдува радиатора |
| 2 | 50А воздушный насос |
| 3 | 60А основной предохранитель |
| 4 | 60А основной предохранитель |
| 5 | 60А основной предохранитель |
| 6 | 30А вентилятор обдува радиатора |
| 7 | 60А основной предохранитель |
| 8 | 60А стартер |
| 9 – 19 | Реле |
| 20 | запасной предохранитель |
| 21 | запасной предохранитель |
| 22 | запасной предохранитель |
| 23 | запасной предохранитель |
| 24 | запасной предохранитель |
| 25 | 10А противотуманные фары |
| 26 | 10А автоматическая коробка передач |
| 27 | Резерв |
| 28 | 10А датчик положения распределительного вала |
| 29 | 15А звуковой сигнал, охранная сигнализация |
| 30 | 10А система зажигания, блок управления двигателем |
| 31 | 15А фонари заднего хода |
| 32 | 10А правая фара дальнего света |
| 33 | 10А левая фара дальнего света |
| 34 | 10А вентилятор обдува радиатора |
| 35 | 10А топливный насос |
| 36 | 20А омыватель фар |
| 37 | 10А омыватель фар |
| 38 | 10А система впрыска,система рециркуляции ОГ |
| 39 | 15А блок управления двигателем |
| 40 | 10А система впрыска |
| 41 | 10А АКПП,вентилятор обдува радиатора |
| 42 | 15А топливный насос, лямбда-зонд |
| 43 | Резерв |
Назначение реле
