Nissan Teana este produs din 2003 până în prezent. J31, prima generație, a fost produs în 2004, 2005, 2006, 2007 și 2008. A doua generație j32 în 2009, 2010, 2011, 2012 și 2013. A treia generație j33 a fost produsă în 2014, 2015, 2016, 2017, 2018, 2019. Fiecare dintre ele a suferit un restyling. În materialul nostru veți găsi descrierea siguranțelor și blocurilor de relee pentru Nissan Teana pentru toate generațiile vehiculului, precum și fotografiile și schemele acestora. Menționăm siguranța responsabilă pentru brichetă.
În funcție de echipare, anul de fabricație și țara de livrare, pot exista diferențe în blocuri. Verificați descrierea actuală cu a dumneavoastră pe partea din spate a capacului de protecție.
Cuprins
j31
Blocul din habitaclu
Este amplasat în spatele torpedoului. Un exemplu de acces la acesta, precum și înlocuirea siguranței brichetei, puteți vedea în videoclip.

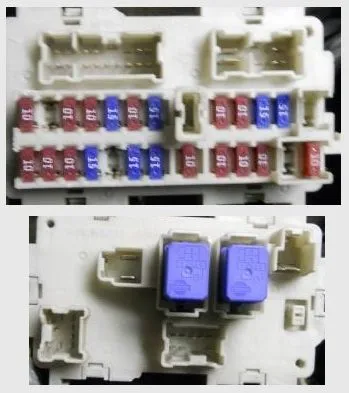

Fotografie
Publicitate
Schema generală
Descriere
| 1 | 10A Unitatea de comandă motor |
| 2 | 10A Semnal demaror |
| 3 | 10A Încălzire scaune |
| 4 | 10A Sistem audio |
| 5 | 15A Priza |
| 6 | 10A Încălzire oglinzi, acționare electrică oglinzi, acces fără cheie, climatizare, corector faruri, far ceață spate, faruri ceață față, iluminare bord, antenă, spălător faruri, sistem audio, întrerupător combinat, lumini spate, modul AV |
| 7 | 15A Brichetă |
| 8 | 10A Încălzire scaune, climatizare |
| 9 | 10A Memorie scaune |
| 10 | 15A Climatizare |
| 11 | 15A Climatizare |
| 12 | 10A Regim de croazieră, conector diagnostic, senzor viteză, selector cutie de viteze, indicatoare cutie de viteze, sistem control dinamic stabilitate vehicul (VDC), acces fără cheie, sistem antifurt Nissan (NATS), sistem iluminare adaptivă (AFS), perdea spate, sonerie, iluminare panou instrumente, combinatie instrumente, sistem audio, încălzire lunetă spate, încălzire scaune, corector faruri, lumini spate, climatizare |
| 13 | 10A SRS |
| 14 | 10A Combinație instrumente: iluminare panou instrumente, sonerie, indicatoare cutie de viteze, selector cutie de viteze (PNP), regim de croazieră, conector diagnostic, mod manual schimbare viteze (CVT), ABS, sistem control dinamic stabilitate vehicul (VDC), SRS, acces fără cheie, perdea spate, sistem încărcare, faruri, faruri ceață față, far ceață spate, semnalizatoare direcție și avarie, lumini spate, lumini marșarier, modul AV |
| 15 | 15A Ventilație scaune, spălător faruri, spălător parbriz |
| 16 | Nu se utilizează |
| 17 | 15A Închidere centralizată, regim de croazieră, conector diagnostic, unitatea de comandă cutie de viteze, senzor temperatură ulei cutie de viteze, unitatea de comandă motor, selector cutie de viteze, mod manual schimbare viteze (CVT), sistem control dinamic stabilitate vehicul (VDC), acces fără cheie, sistem antifurt Nissan (NATS), încuietoare portbagaj, geamuri electrice, trapă, încălzire lunetă spate, acționare electrică scaune, memorie scaune, corector faruri, faruri, faruri ceață față, far ceață spate, semnalizatoare direcție și avarie, întrerupător combinat, întrerupător spate, iluminare panou instrumente, combinație instrumente, iluminare habitaclu, sonerie, indicatoare cutie de viteze, modul AV |
| 18 | 15A Selector cutie de viteze, închidere centralizată, acces fără cheie, sistem antifurt Nissan (NATS), memorie scaune, iluminare habitaclu, sonerie |
| 19 | 10A Perne motor, conector diagnostic, mod manual schimbare viteze (CVT), sistem control dinamic stabilitate vehicul (VDC), acces fără cheie, sistem antifurt Nissan (NATS), climatizare, lumini spate, iluminare panou instrumente, combinație instrumente, sonerie, modul AV, indicatoare cutie de viteze |
| 20 | 10A Semnale stop, întrerupător semnale stop, regim de croazieră, sistem control dinamic stabilitate vehicul (VDC), ABS, selector cutie de viteze |
| 21 | 10A Iluminare habitaclu, iluminare oglindă parasolar |
| 22 | 10A Capac rezervor combustibil |
| S | Siguranță de rezervă |
Pentru brichetă răspunde siguranța numărul 7 de 15A
-
- R1 – Releu încălzire scaune
- R2 – Releu ventilator încălzire
- R3 – Releu echipamente suplimentare
Separat, în partea dreaptă, se poate afla releul încălzirii lunetei spate.
Blocuri sub capotă
În compartimentul motor se află 2 blocuri principale cu relee și siguranțe, și inserții fuzibile pe borna pozitivă a bateriei.
Schema amplasare blocuri
Blocul din dreapta
Se află lângă rezervorul lichidului de spălare.
Fotografie
Schema
Destinația elementelor
Publicitate
| Siguranțe | |
| 71 | 15A Lumini de poziție |
| 72 | 10A Fară lungă partea dreaptă |
| 73 | 20A Releu ștergătoare |
| 74 | 10A Fară lungă partea stângă |
| 75 | 20A Încălzire lunetă spate |
| 76 | 10A Fară scurtă partea dreaptă |
| 77 | 15A Releu principal, unitatea de comandă motor, sistem antifurt Nissan (NATS) |
| 78 | 15A Bloc siguranțe și relee |
| 79 | 10A Releu climatizare |
| 80 | Nu se utilizează |
| 81 | 15A Releu pompă combustibil |
| 82 | 10A Sistem antiblocare (ABS), sistem control dinamic stabilitate vehicul (VDC) |
| 83 | 10A Unitatea de comandă motor, senzor viteză, unitatea de comandă cutie de viteze, senzor temperatură ulei cutie de viteze, senzor turație (CVT), demaror |
| 84 | 10A Ștergător și spălător |
| 85 | 15A Senzor oxigen încălzit |
| 86 | 15A Fară scurtă partea stângă |
| 87 | 15A Clapetă accelerație |
| 88 | 15A Faruri ceață față |
| 89 | 10A Unitatea de comandă motor |
| Relee | |
| R1 | Releu principal |
| R2 | Releu fară lungă |
| R3 | Releu fară scurtă |
| R4 | Releu demaror |
| R5 | Releu contact |
| R6 | Releu ventilator răcire 3 |
| R7 | Releu ventilator răcire 1 |
| R8 | Releu ventilator răcire 2 |
| R9 | Releu clapetă accelerație |
| R10 | Releu pompă combustibil |
| R11 | Releu faruri ceață |
Blocul din stânga
Amplasat lângă baterie.
Schema
Denumire
| 1 | 30A Spălător faruri |
| 2 | 40A Sistem antiblocare (ABS), sistem control dinamic stabilitate vehicul (VDC) |
| 3 | 30A Sistem antiblocare (ABS) |
| 4 | 50A Geamuri electrice, închidere centralizată, încălzire lunetă spate, trapă, acces fără cheie, sistem antifurt Nissan (NATS), memorie scaune, ventilație scaune, faruri, corector faruri, faruri ceață față, far ceață spate, semnalizatoare direcție și avarie, întrerupător combinat, întrerupător spate, iluminare panou instrumente, combinație instrumente, iluminare habitaclu, sonerie, indicatoare cutie de viteze, spălător faruri |
| 5 | Nu se utilizează |
| 6 | 10A Alternator |
| 7 | 10A Claxon |
| 8 | 10A Sistem iluminare adaptivă (AFS) |
| 9 | 15A Sistem audio |
| 10 | 10A Releu încălzire lunetă spate, încălzire oglinzi |
| 11 | Nu se utilizează |
| 12 | Nu se utilizează |
| 13 | 40A Contact |
| 14 | 40A Ventilator răcire |
| 15 | 40A Ventilator răcire |
| 16 | 50A Sistem control dinamic stabilitate vehicul (VDC) |
- R1 – Releu claxon
- R2 – Releu ștergătoare
Siguranțe de mare putere
Acestea sunt amplasate pe borna pozitivă a bateriei.
- A – 120A Alternator, siguranțe: B, C
- B – 80A Bloc siguranțe în compartimentul motor (nr.2)
- C – 60A Releu fară lungă, releu fară scurtă, siguranțe: 71, 75, 87, 88
- D – 80A Siguranțe: 17, 18, 19, 20, 21, 22 (bloc siguranțe din habitaclu)
- E – 100A Releu contact, siguranțe: 77, 78, 79 (bloc siguranțe în compartimentul motor (nr.1))
j32
Blocul din habitaclu
Se află în panoul de instrumente, în spatele torpedoului.
Fotografie
Schema
Descriere
| 1 | 15A Încălzire scaune față |
| 2 | 10A Airbag-uri |
| 3 | 10A Întrerupător ASCD, Întrerupător semnale stop, Corector faruri, Conector diagnostic, Unitatea de comandă climatizare, Senzor unghi volan, Unitatea de comandă electronică caroserie (BCM), Întrerupător încălzire scaune, Senzor gaz, Ionizator, Perdea spate, Întrerupător ventilație scaune față, Întrerupător ventilație scaun spate, Bloc ventilație scaune, Perne motor |
| 4 | 10A Combinație instrumente, Selector cutie de viteze, Releu lampă marșarier, Modul AV |
| 5 | 10A Capac rezervor combustibil |
| 6 | 10A Conector diagnostic, Climatizare, Conector cheie, Sonerie cheie |
| 7 | 10A Semnale stop, Unitatea de comandă electronică caroserie (BCM) |
| 8 | Nu se utilizează |
| 9 | 10A Conector cheie, Buton pornire |
| 10 | 10A Memorie scaune, Unitatea de comandă electronică caroserie (BCM) |
| 11 | 10A Panou instrumente, Unitatea de comandă cutie de viteze |
| 12 | Siguranță de rezervă |
| 13 | Siguranță de rezervă |
| 14 | Nu se utilizează |
| 15 | 10A Încălzire oglinzi, Climatizare |
| 16 | Nu se utilizează |
| 17 | 20A Încălzire lunetă spate |
| 18 | Nu se utilizează |
| 19 | Nu se utilizează |
| 20 | Brichetă |
| 21 | 10A Sistem audio, Display, Sistem audio BOSE, Unitatea de comandă electronică caroserie (BCM), Întrerupător multifuncțional, Player DVD, Întrerupător oglinzi, Modul AV, Modul navigație, Cameră, Bloc întrerupătoare pasageri spate, Climatizare |
| 22 | 15A Priza |
| 23 | 15A Releu ventilator încălzire |
| 24 | 15A Releu ventilator încălzire |
| 25 | Siguranță de rezervă |
| 26 | Nu se utilizează |
Publicitate
Pentru brichetă răspunde siguranța numărul 20 de 15A.
- R1 – Releu contact
- R2 – Releu încălzire lunetă spate
- R3 – Releu echipamente suplimentare
- R4 – Releu ventilator încălzire
Blocuri sub capotă
Două blocuri principale se află în partea stângă, sub capacul de protecție.
Fotografie
Bloc 1
Schema
Decodificare
| 1 | 15A Releu pompă combustibil, Pompă combustibil cu senzor nivel combustibil |
| 2 | 10A Releu ventilator răcire 2,3, Selector cutie de viteze |
| 3 | 10A Senzor viteză (primar, secundar), Unitatea de comandă cutie de viteze |
| 4 | 10A Unitatea de comandă motor, Injectoare |
| 5 | 10A Senzor de derivă, ABS |
| 6 | 15A Sondă lambda, Senzor oxigen încălzit |
| 7 | 10A Pompă spălător |
| 8 | 10A Coloană direcție |
| 9 | 10A Releu climatizare, Ventilator climatizare |
| 10 | 15A Bobine de inducție, Electrovana 1,2 sistem VIAS, Electrovana sistem reglare faze arbore cotit, Condensator, Unitatea de comandă motor, Senzor debit masic aer, Electrovana purjare canistră |
| 11 | 15A Unitatea de comandă motor, Clapetă accelerație |
| 12 | 10A Corector faruri, Lumini de poziție față |
| 13 | 10A Lumini de poziție spate, Iluminare habitaclu, Iluminare plăcuță înmatriculare, Lampă iluminare torpedou, Întrerupător perdea spate (față/spate), Bloc întrerupătoare pasageri spate, Întrerupător ventilație scaune, Întrerupător încălzire scaune, Iluminare mânere uși, Întrerupător VDC, Întrerupător corector faruri, Climatizare, Buton deschidere portbagaj, Întrerupător multifuncțional, Întrerupător combinat, Întrerupător avarie, Sistem audio, Modul AV, Comandă iluminare, Player DVD, Corector faruri, Modul navigație, Întrerupător oglinzi |
| 14 | 10A Fară lungă partea stângă |
| 15 | 10A Fară lungă partea dreaptă |
| 16 | 15A Fară scurtă partea stângă |
| 17 | 15A Fară scurtă partea dreaptă |
| 18 | 15A Faruri ceață față |
| 19 | Nu se utilizează |
| 20 | 30A Ștergătoare |
- R1 – Releu ventilator răcire 1
- R2 – Releu demaror
Bloc 2
Schema
Destinație
| 1 | 40A Ventilator răcire |
| 2 | 40A Releu contact, Bloc siguranțe și relee, Siguranțe: 1, 2, 3, 4 (bloc siguranțe din habitaclu) |
| 3 | 40A Releu ventilator răcire 2,3 |
| 4 | 40A Spălător faruri |
| 5 | 15A Ventilație scaun spate |
| 6 | 15A Claxon |
| 7 | 10A Alternator |
| 8 | 15A Ventilație scaun față |
| 9 | Nu se utilizează |
| 10 | 15A Sistem audio |
| 11 | 15A Sistem audio Bose |
| 12 | 15A Sistem audio, Display, Player DVD, Modul AV, Modul navigație, Cameră |
| 13 | 40A Unitatea de comandă electronică caroserie (BCM) |
| 14 | 40A ABS |
| 15 | 30A ABS |
| 16 | 50A VDC |
- R1 – Releu claxon
- R2 – Releu ventilator răcire
Siguranțe de mare putere
Acestea sunt amplasate pe borna pozitivă a bateriei.
Schema
Decodificare
Publicitate
- А – 250А Demaror, Alternator, Siguranța nr. B,C
- B – 100A Bloc siguranțe în compartimentul motor (nr.2)
- C – 60A Faruri ceață față, Releu fară lungă, Releu fară scurtă, Releu lumini de poziție, Siguranțe: 18 – faruri ceață față, 20 – ștergătoare (bloc siguranțe în compartimentul motor (nr.1))
- D – 100A Releu ventilator încălzire, Releu încălzire lunetă spate, Siguranțe: 5, 6, 7, 9, 10, 11 (bloc siguranțe din habitaclu)
- E – 80A Releu contact, Siguranțe: 8, 9, 10, 11 (bloc siguranțe în compartimentul motor (nr.1))
Manual de utilizare
Mai multe informații despre repararea și întreținerea Nissan Teana generația a 2-a, puteți obține studiind cartea despre întreținerea tehnică: “descărcare“.
j33
Blocul din habitaclu
Se află în panoul de instrumente, ca și la generațiile anterioare. Un exemplu de acces puteți vedea în imagine.
Fotografie
Denumire
Verificați destinația cu a dumneavoastră, pe partea din spate a capacului. Deoarece este posibilă o execuție diferită a blocului. Pentru brichetă răspunde siguranța de 20A și pot fi mai multe.
Pe partea din spate se află, de asemenea, unele elemente de relee.
Blocuri sub capotă
Acestea sunt amplasate în partea stângă a compartimentului motor, lângă baterie.
Bloc 1
Acces la bloc
Fotografie
Descriere siguranțe
Bloc 2
Traducere denumire
De asemenea, pe borna pozitivă a bateriei se vor afla siguranțe de mare putere sub formă de inserții fuzibile.
