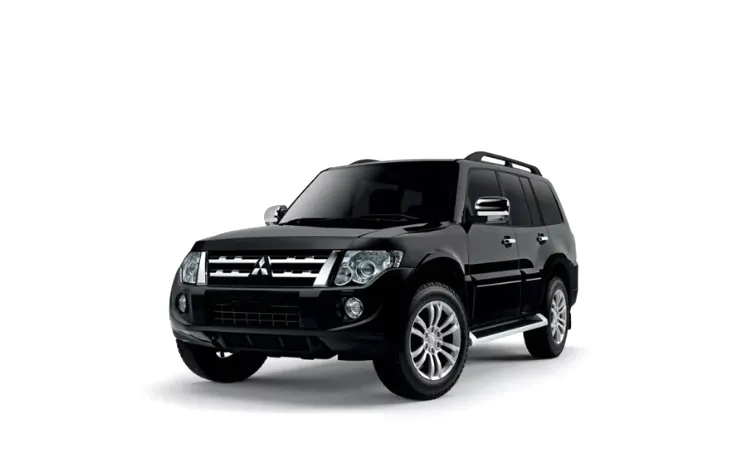

mitsubishi pajero 4

Митсубиси Паджеро 4 выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Возможно иное назначение предохранителей и реле которое зависит от года выпуска и уровня оснащения. Сверяйте назначение со своими схемами.

Блок в салоне

Расположен в нижней части панели приборов за защитной крышкой.

блок в салоне Mitsubishi Pajero 4

Схема блока в салоне Mitsubishi Pajero 4
Схема
№AОписание предохранителей
110Катушки зажигания
27.5Контрольно-измерительные приборы
37.5Лампы заднего хода
47.5Резерв
57.5Реле (отопитель и т.п.)
67.5Обогрев зеркал
730Резерв
87.5Блок управления двигателем
915Прикуриватель
10Резерв
117.5Электропривод зеркал
127.5Блок управления двигателем
13Резерв
1415Задний стеклоочиститель
1515Центральный замок
1610Задний противотуманный фонарь
17Не используется
18Не используется
1930Отопитель
2030Обогрев заднего стекла
2120Люк
2210ABS
2320Подогрев сидений
2410Подсветка подножек и проемов дверей
2510Блок управления раздаточной коробкой
2610ENG/POWER
2710Стартер
28Не используется
2920Запасной предохранитель
3010Запасной предохранитель
3130Запасной предохранитель
3225Запасной предохранитель
Назначение реле
R1Реле обогревателя заднего стекла
R2Реле переднего вентилятора
R3Реле электро стекло подъёмников
R4Реле топливного насоса 1
R5Реле задних противотуманных фонарей
R6Реле топливного насоса 1
R7Реле розетки питания дополнительного оборудования
R8Реле заднего вентилятора

За прикуриватель отвечает предохранитель номер 9 на 15А.

Блоки под капотом

Реклама

Главный блок

Основной блок с предохранителями и реле находится рядом с аккумулятором с левой стороны моторного отсека.

Блок под капотом Mitsubishi Pajero 4

Обозначение блока под капотом Mitsubishi Pajero 4
Пример схемы с крышки блока
Схема блока главного блока под капотом Mitsubishi Pajero 4
Схема
№AНазначение
R1Реле электродвигателя вентилятора конденсатора кондиционера – высокая скорость
R2Реле звукового сигнала
R3Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4Много функциональный блок управления 1
R5Реле обогревателя лобового стекла — очистители лобового стекла
R6Реле электромагнитной муфты компрессора кондиционера
R7Резерв
1120Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
260Блок предохранителей/ реле, моторный отсек 1
340Замок зажигания
440Электропривод сидений, электропривод стекло подъёмников
520Управление двигателем
620Управление двигателем
7—
815Дополнительное оборудование
925Подогреватель топливного фильтра
1025Кондиционер
1120Кондиционер
1215Реле обогревателя лобового стекла – очистители лобового стекла
13—
1420Автоматическая коробка передач
1510Генератор, центральный замок, указатели поворота/ аварийная сигнализация
1615Анти блокировочная система тормозов (ABS), стоп-сигналы
1710Аудиосистема, прикуриватель, часы
1810Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
1910Кондиционер
2020Противотуманные фары
2110Звуковой сигнал
2220Очиститель/ омыватель лобового стекла
2310Система управления двигателем, задний габарит(правый)
2410Лампа заднего левого габарита
2510Лампа ближнего света (левая)
2610Лампа ближнего света (правая)
2710Лампа дальнего света (левая)
2810Лампа дальнего света (правая)
29Резерв
3040Нагреватель охлаждающей жидкости

За дополнительные розетки прикуривателя отвечает предохранитель номер 17 на 10А.

Блок с реле

Реле под капотом Mitsubishi Pajero 4
Схема
№Описание
R1Реле электромагнитных клапанов
R2Реле подогревателя топлива
R3Реле сервопривода дроссельной заслонки
R4Реле стартера
R5Главное реле системы впрыска
R6Реле электромагнитной муфты компрессора кондиционера

Отдельные элементы предохранителей и реле могут устанавливаться вне данных блоков, например реле электродвигателя топливного насоса или системы экстренного торможения АБС. Так же на плюсовой клемме аккумуляторной батареи могут находится предохранители высокой мощности: 40/60А – ABS и 80A – Свечи накала.

Реклама

Частые вопросы: предохранители и реле Митсубиси Паджеро 4 –

Где находится блок предохранителей на Митсубиси Паджеро 4 –?

Где искать блоки на Митсубиси Паджеро 4 –: Блок предохранителей/ реле, моторный отсек 1. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Митсубиси Паджеро 4 –?

Найдите позицию прикуривателя в таблице на странице Митсубиси Паджеро 4 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Какой предохранитель отвечает за магнитолу на Митсубиси Паджеро 4 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Реклама

Что делать, если не работает обогрев заднего стекла на Митсубиси Паджеро 4 –?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Митсубиси Паджеро 4 –?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Митсубиси Паджеро 4 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Митсубиси Паджеро 4 –?

Схема и таблица предохранителей Митсубиси Паджеро 4 – — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Митсубиси Паджеро 4 –?

На Митсубиси Паджеро 4 – обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
