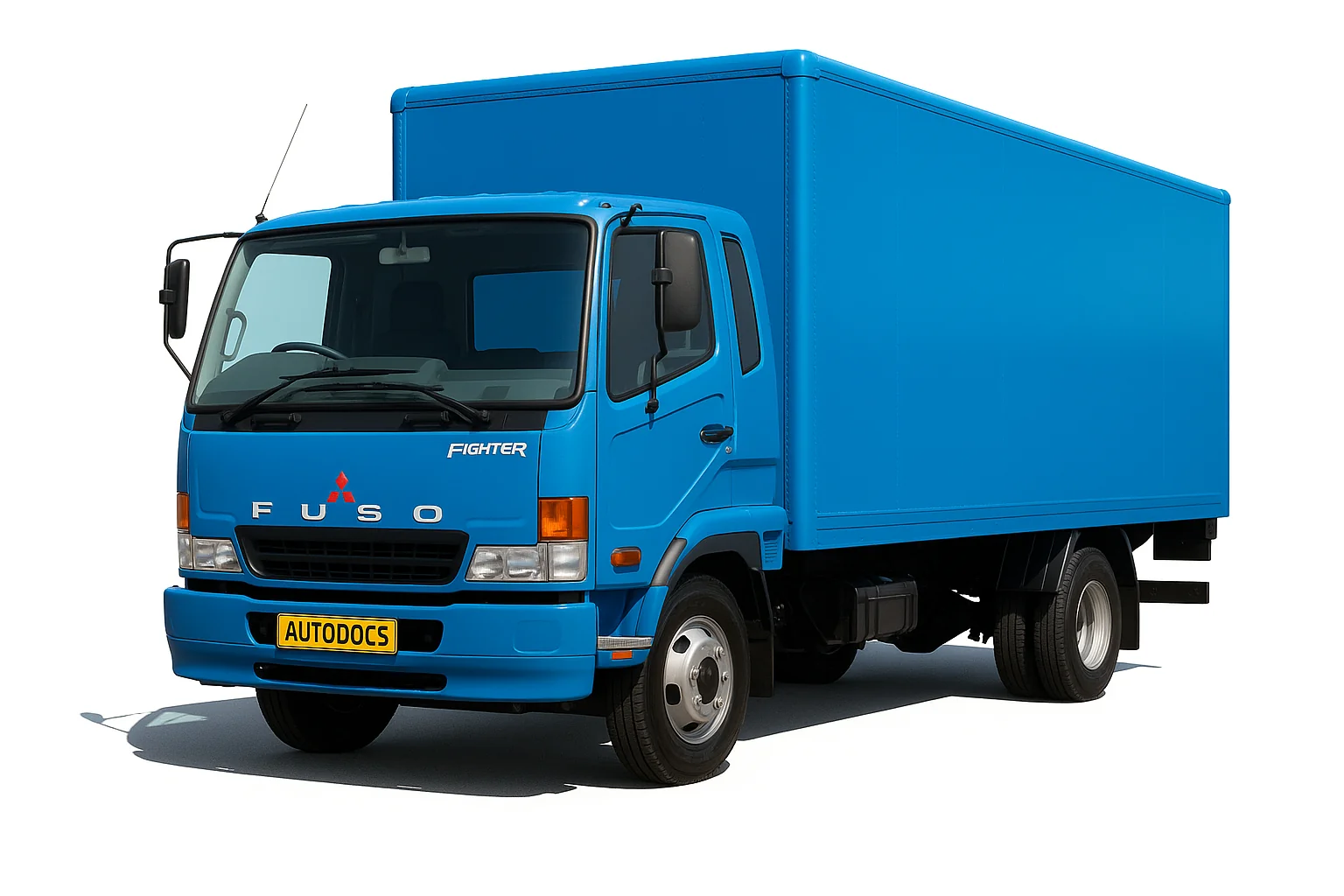

mitsubishi fuso fighter 2

Митсубиси Фусо Файтер 2 выпускался в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Исполнение блоков и назначение элементов них может отличатся от представленного и зависит от года выпуска, региона поставки и модификации автомобиля.

Блок в салоне

Основной блок предохранителей и реле находится в панели за защитной крышкой напротив сидения пассажира.

Расположение блока — Митсубиси Фусо Файтер 2

Фото – пример

Вариант 1

Вариант 1 — Митсубиси Фусо Файтер 2

Вариант 2

Вариант 2 — Митсубиси Фусо Файтер 2

Схема — Митсубиси Фусо Файтер 2
Схема
№ A Описание
A01 10 Магнитола
A02 15 Прикуриватель
B01 10 Резервное питание (ВАТТ)
B02 10 Резервное питание (АСС)
B03 15 Лампа освещения грузового отсека
B04 20 Розетка для подключения дополнительного оборудования
B05 25 Электрические стеклоподъемники
B06 10 АКПП
B07 10 Стоп-сигналы
B08 15 Указатели поворотов и аварийная сигнализация
B09 20 Габариты
B10 10 Реле фар
B11 Резерв
B12 15 Правая фара
B13 Резерв
B14 Резерв
B15 15 Левая фара
B16 Резерв
B17 Запасной
B18 20 Кондиционер
B19 Резерв
B20 30 ABS
B21 Резерв
B22 10 Лампа освещения салона
B23 10 Обогреватель зеркал
B24 Резерв
B25 15 Звуковой сигнал
М01 10 АКПП
M02 10 Коробка отбора мощности
M03 Резерв
M04 10 Резервное питание (MAIN)
M05 10 Выключатель запрещения запуска
M06 20 АКПП
M07 10 Обогреватель зеркал
M08 10 Система управления двигателем (привод)
M09 20 Вентилятор отопителя
M10 Резерв
M11 10 Блок управления двигателем
M12 10 Блок управления ABS
M13 10 Указатели поворота и аварийная сигнализация
M14 15 Осушитель воздуха
M15 10 Комбинация приборов, спидометр
M16 10 Фонари заднего хода
M17 15 Стеклоочистители
S01 10 Защитное реле

Предохранитель прикуривателя обозначен как A02 на 15А.

В блоке под сидением водителя так же могут находится отдельные элементы реле и предохранителей, например 30А – управления АКПП.

Блок на раме

Он расположен за кабиной на раме, и плотно закрыт крышкой, что бы не попала вода.

Доп блок файтер — Митсубиси Фусо Файтер 2
Схема
№ A Назначение
FH1 50 Стартер (вывод “В”)
FH2 40 Предохранители (от В07 до В16)
FH3 40 Предохранители (от В18 до В24)
FH4 40 Предохранители (от В01 до В04)
FH5 50 Реле свечей накаливания (вывод “В”)
FH6 140 Генератор (вывод “В”)
FH7 40 Предохранитель “В06”
FH8 60 АКПП
Реклама

Частые вопросы: предохранители и реле Митсубиси Фусо Файтер 2 –

Где находится блок предохранителей на Митсубиси Фусо Файтер 2 –?

Где искать блоки на Митсубиси Фусо Файтер 2 –: 10А Лампа освещения салона. Назначение цепей и номиналы — в таблице на этой странице.

Реклама

Какой предохранитель отвечает за прикуриватель на Митсубиси Фусо Файтер 2 –?

Найдите позицию прикуривателя в таблице на странице Митсубиси Фусо Файтер 2 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Не работает стеклоподъёмник на Митсубиси Фусо Файтер 2 – — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Какой предохранитель отвечает за магнитолу на Митсубиси Фусо Файтер 2 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Реклама

Что делать, если не работает обогрев заднего стекла на Митсубиси Фусо Файтер 2 –?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Митсубиси Фусо Файтер 2 –?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Митсубиси Фусо Файтер 2 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Митсубиси Фусо Файтер 2 –?

Схема и таблица предохранителей Митсубиси Фусо Файтер 2 – — на этой странице: Блок на раме. Сохраните страницу — номиналы соответствуют штатной комплектации.
