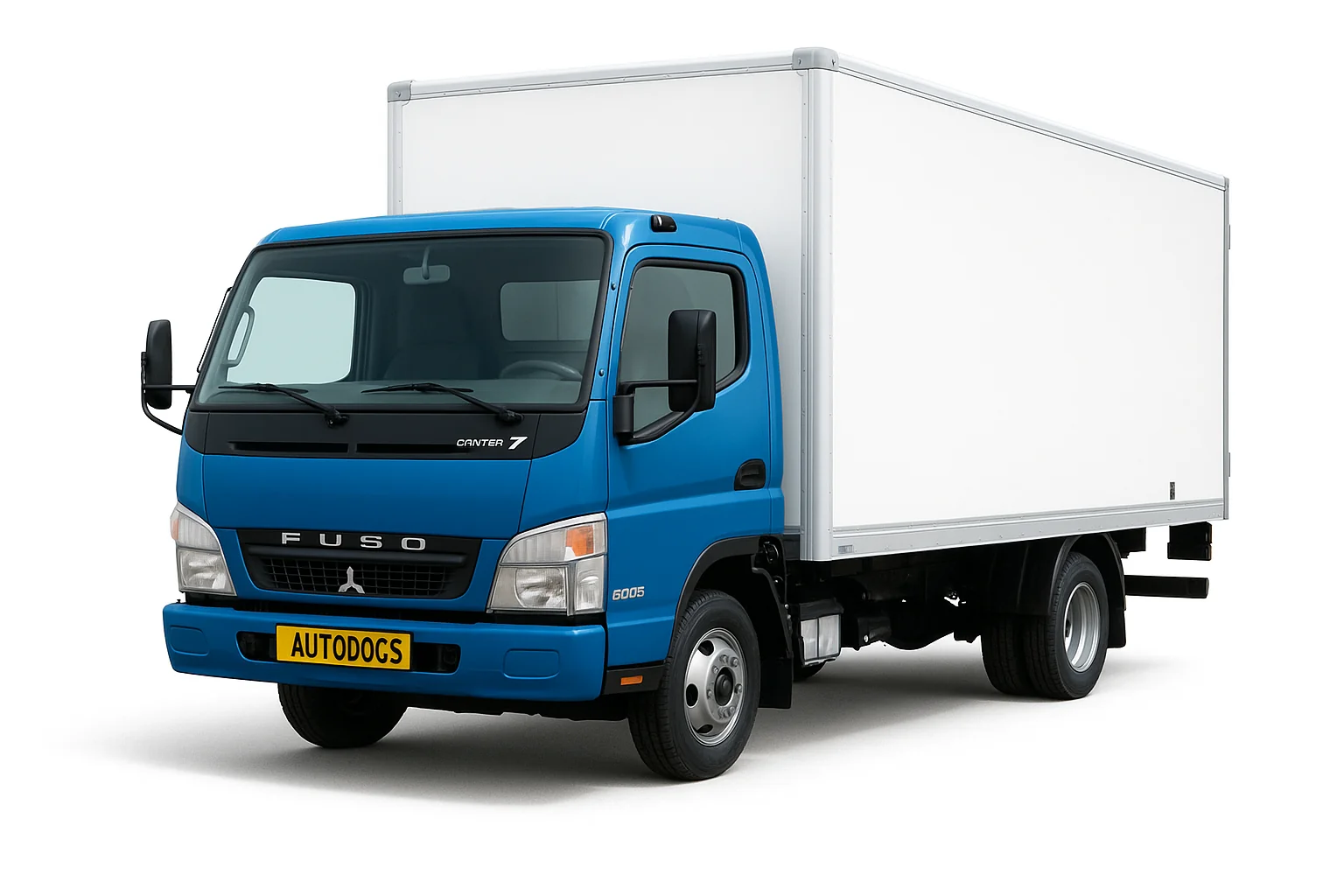

mitsubishi fuso canter 7

Митсубиси Фусо Кантер 7 выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Сверяйте назначение элементов со своими схемами на защитной крышке.

Блоки в салоне

В панели приборов обычно устанавливаются 2 блока с реле и один с предохранителями.

Общая схема расположения блоков управления в салоне

Общая схема блоков в салоне — Митсубиси Фусо Кантер 7

№Расшифровка
A 05потенциометр регулирования скорости холостого хода
A 08выключатель сцепления
A 09выключатель стартера
A 10выключатель комбинации
A 13подключение диагностирования
A 14подключение очистки памяти
A 19датчик позиции педали акселератора
C 01панель приборов
J 02разъем соединения
J 10разъем устройства Multi –Use tester
B 04коробка предохранителей
B 05ECU двигателя
B 06диод
B 07резистор CAN
B 09резистор регулирования числа впрыскиваний топлива
B 13предохранительное реле
B 18реле прекращения выброса ABS
B 19реле привода накаливания

Блок предохранителей

Для доступа уберите защитную крышку.

Блок в салоне — Митсубиси Фусо Кантер 7
Фото – пример

Пример схемы с крышки блока

Схема блока в салоне — Митсубиси Фусо Кантер 7

Схема блока предохранителей в салоне — Митсубиси Фусо Кантер 7
Схема
№AОписание
А110Прикуриватель
А210Аудио
А410Дополнительный блок питания (замок зажигания цепи АСС)
В115Лампы сигнала тормоза
В210Комбинация приборов (ЕВРО-3) Блок расходомера (ЕВРО-4)
В315Лампы указателей поворота
В410Дополнительный блок питания (цепь напрямую соединена с аккумулятором)
В510Аудио
В610Плафон салона
В725Электрический стекло подъёмник (водителя)
В825Электрический стекло подъёмник (пассажира)
В920ЭБУ двигателя
В1115Обогрев зеркал заднего вида
В1315Диагностический разъем Контрольно-измерительный прибор
В1415Фары (дальний свет)
В1510Левая фара (ближний свет)
В1610Правая фара (ближний свет)
В2515Задние фонари
В2615Задние противотуманные фонари
В2710Звуковой сигнал
В285Кондиционер
В2915Вентилятор конденсатора кондиционера
ВЗ015Вентилятор кондиционера, вентилятор обогревателя
В3315Топливный обогреватель
В3620Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
М110Фонари заднего хода
М210Комбинация приборов (ЕВРО-3)Блок расходомера (ЕВРО-4)
М315Стеклоочиститель и омыватель
М410Дополнительный блок питания (замок зажигания цепи ON)
М510Реле управления системой рециркуляции выхлопных газов
М810Горный тормоз
М95ЭБУ двигателя
М1110АБС
S110Стартёр
*Запасной предохранитель
15Устранение неисправностей АБС (диагностика)
210Устранение неисправностей АБС (очистка памяти)
35Устранение неисправностей ЭБУ двигателя (диагностика)
410Устранение неисправностей ЭБУ двигателя (очистка памяти)
Реклама

За прикуриватель отвечает предохранитель номер А1 на 10А.

Блок возле АКБ

Еще одни блок крепится находится снаружи автомобиля рядом с аккумулятором.

Блок возле АКБ — Митсубиси Фусо Кантер 7

Фотография блока возле АКБ — Митсубиси Фусо Кантер 7
Фотография
Схема блока под капотом — Митсубиси Фусо Кантер 7
Схема с обозначением
№AНазначение
В2515Задние фонари
В2615Задние противотуманные фонари
В2710Звуковой сигнал
В285Кондиционер
В2915Вентилятор конденсатора кондиционера
ВЗ015Вентилятор кондиционера, вентилятор обогревателя
В3315Топливный обогреватель
В3620Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
FH160Блок предохранителей (S1, A1-A4, M1-M12)
FH260Блок предохранителей (B1-B11)
FH330Блок предохранителей (B13-B16)
FH730Двигатель АБС
FH830Электромагнитный переключатель АБС
BATT1120Генератор переменного тока

Если у двигателя есть система подогрева двигателя и индикаторная лампа и не загорается в холодную погоду, то проверьте, не перегорел ли предохранитель реле разогрева (1). Если он перегорел, то отсоедините (-) провод от аккумулятора и замените предохранитель на новый 127А.

подогрев двигателя — Митсубиси Фусо Кантер 7

Частые вопросы: предохранители и реле Митсубиси Фусо Кантер 7 –

Реклама

Где находится блок предохранителей на Митсубиси Фусо Кантер 7 –?

Где искать блоки на Митсубиси Фусо Кантер 7 –: 10А Дополнительный блок питания (цепь напрямую соединена с аккумулятором); 10А Плафон салона. Назначение цепей и номиналы — в таблице на этой странице.

Какой предохранитель отвечает за прикуриватель на Митсубиси Фусо Кантер 7 –?

Найдите позицию прикуривателя в таблице на странице Митсубиси Фусо Кантер 7 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Какой предохранитель отвечает за магнитолу на Митсубиси Фусо Кантер 7 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Что делать, если не работает обогрев заднего стекла на Митсубиси Фусо Кантер 7 –?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Реклама

Какой предохранитель отвечает за стеклоочистители на Митсубиси Фусо Кантер 7 –?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Митсубиси Фусо Кантер 7 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Митсубиси Фусо Кантер 7 –?

Схема и таблица предохранителей Митсубиси Фусо Кантер 7 – — на этой странице: Блоки в салоне, Блок возле АКБ. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Митсубиси Фусо Кантер 7 –?

На Митсубиси Фусо Кантер 7 – обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
