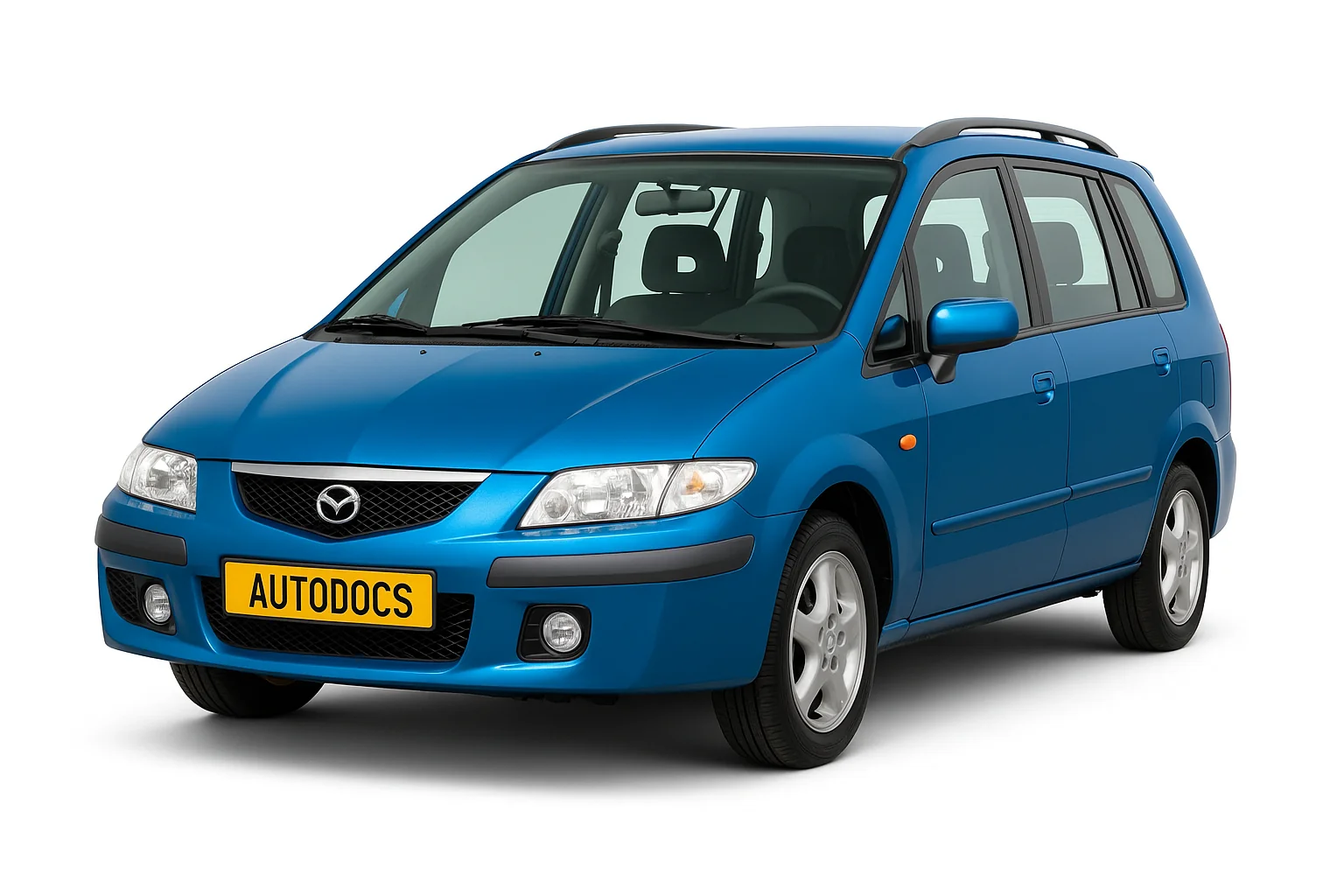

Минивэн Mazda Premacy первого поколения выпускался в 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году с дизельными и бензиновыми двигателями. В данной статье вы найдёте описание предохранителей и реле Мазда Премаси со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Количество элементов в блоках может отличатся от представленного и зависит от уровня оснащения и года выпуска.
Блок в салоне
Он расположен в нижней части панели приборов, за защитной крышкой.
Актуальная схема будет нанесена на блок.
Описание
| 1 | 15А RADIO – Аудио устройство, обогрев заднего стекла, прикуриватель |
| 2 | 15А OPT – Доп. розетка в багажнике, система 100 в (опция) |
| 3 | 30А H/CLN – Очиститель фар |
| 4 | 7,5А ST.SIG. – Стартер, зажигание |
| 5 | Резерв |
| 6 | 30А P/W – Стеклоподъёмник |
| 7 | 30А DOOR/LOСK – Центральный замок |
| 8 | 10А ROOM – Освещение салона и багажника, диагностический разъём OBD(под панелью), |
| 9 | 15A S/W – Подогрев сидений |
| 10 | 15A A/C – Кондиционер, реле обогревателя заднего стекла |
| 11 | Резерв |
| 12 | Резерв |
| 13 | Резерв |
| 14 | 10А METER – Приборная панель, диагностический разъём под капотом, указатели поворотов |
| 15 | 10А ENG – Главное реле, блок ABS, система курсовой устойчивости, SRS |
| 16 | 10А .R.WIP. – Очиститель и омыватель заднего стекла |
| 17 | 20А WIPER – Очиститель и омыватель |
| 18 | Резерв |
| 19 | Резерв |
| 20 | Резерв |
| 21 | 7,5А W/DEF – Обогрев зеркал |
| 22 | 30А P/WIN – Стекло подъёмники |
Блок под капотом
Расположен в левой части моторного отсека рядом с аккумулятором.
Фото – пример
Схема предохранителей
Обозначение предохранителей
| 1 | 40А HEATER – Отопитель |
| 2 | 60А ABS – Анти блокировочная тормозная система |
| 3 | 60А IG KEY – Для защиты различных цепей |
| 4 | 30А PTC – Дополнительный отопитель |
| 5 | 40А GLOW – Свечи (дизель) |
| 6 | Резерв |
| 7 | 30А COOLING FAN – Электро двигатель вентилятора системы охлаждения |
| 8 | 40А BTN – Внутреннее освещение, Электро замок двери |
| 9 | 30А AD FAN – Дополнительный вентилятор охлаждения кондиционера |
| 10 | 30А INJ OR FIP – Блок управления двигателем |
| 11 | 10А A/C – Кондиционер |
| 12 | 10А ST.SIG – Сигнал стартера |
| 13 | 15А HORN – Сигнал |
| 14 | 15А HAZARD – Сигнальные лампы аварийной сигнализации |
| 15 | 15А TAIL – Габариты |
| 16 | 7,5А HEAD C/U – Для защиты различных цепей |
| 17 | 15А FOG – Противотуманные фары |
| 18 | 15А FOG – Противотуманный фонарь |
| 19 | 15А STOP – Тормозные огни |
| 20 | 15А HEAD-R – Фара правая |
| 21 | 15А HEAD-L – Фара – левая |
| 22 | Резерв |
| 23 | 15А HEAD HI – Фары |
| 24 | 100А MAIN – Главный предохранитель, для защиты всех цепей |
Схема реле
Назначение реле
- Главный предохранитель
- Fuel pump relay – Реле топливного насоса
- А/С relay – Реле кондиционера
- Main relay – Главное реле
- TNS relay – Реле габаритов
- Horn relay – Реле сигнала
- Headlight relay – Реле фар
- Cooling fan relay – Реле вентилятора охлаждения
- Condenser relay – Реле конденсора кондиционера
