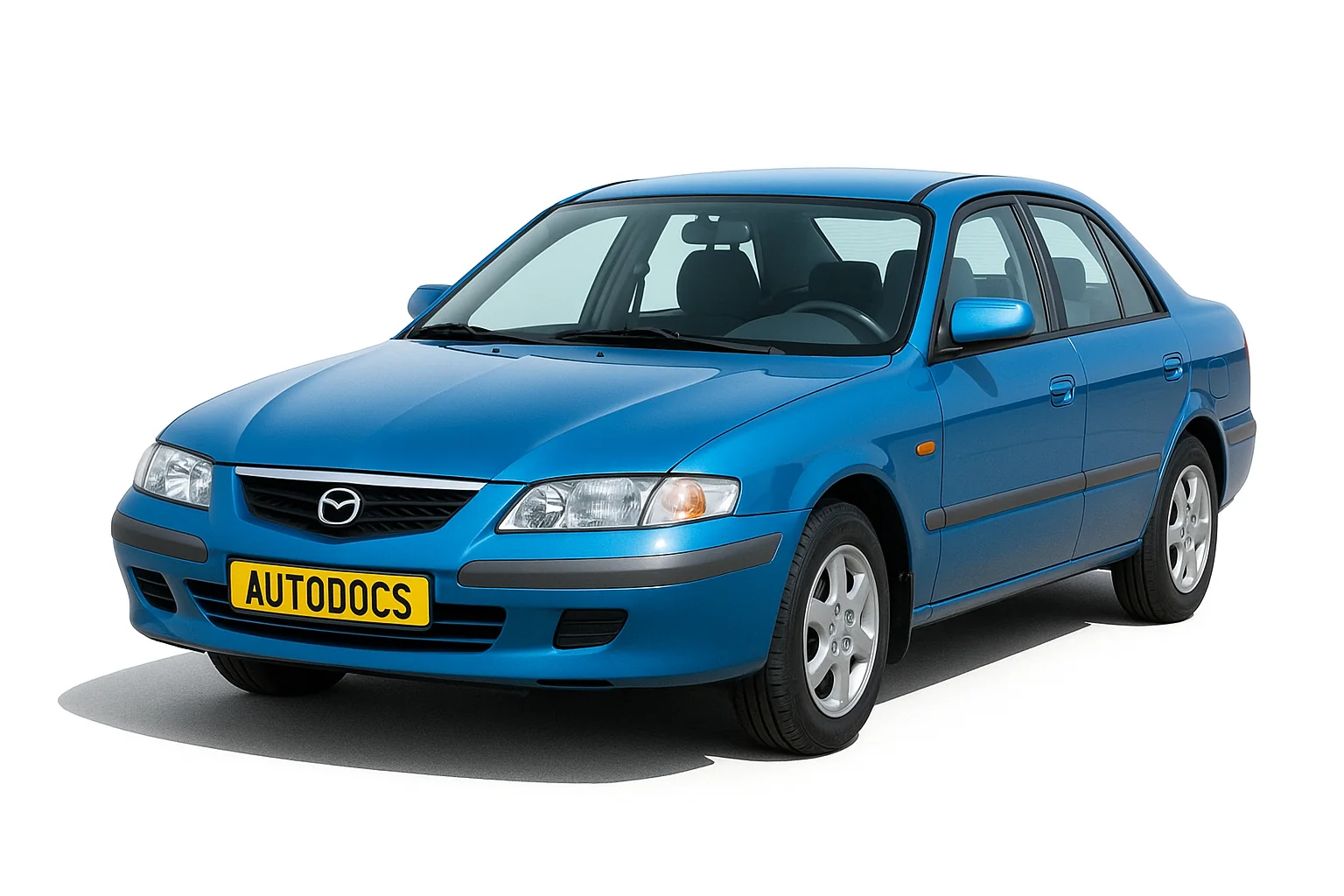

Мазда 626 gf (Капелла) – выпускался в 1997, 1998, 1999, 2000, 2001 и 2002 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Исполнение блоков и назначение элементов в них может отличатся от представленного. Сверяйте назначение со своими схемами или иной технической документацией.
Блок в салоне
Он находится на стойке, около ноги водителя, за защитной крышкой.
Левый руль Правый руль
Вариант 1
Пример схемы с крышки блока
Описание 1
| № | A | Назначение |
|---|---|---|
| 15 | 1 | S/WRM – Подогрев сидений |
| 20 | 2 | H/CLN – Очиститель фар |
| 15/20 | 3 | RADIO – Аудио система, центральная консоль, часы, магнитола |
| 15 | 4 | А/С – Кондиционер, Люк |
| 10 | 5 | R/WIPER – Очиститель заднего стекла |
| 10 | 6 | ENG – Управление двигателем |
| 7 | Резерв | |
| 10 | 8 | ROOM – Внутренне освещение |
| 10 | 9 | MIRR/DEF – Обогрев зеркал |
| 15 | 10 | S/WRM – Подогрев сидений |
| 30 | 11 | DOOR LOCK – Центральный замок |
| 15/20 | 12 | TAIL – Фары задние, габариты |
| 20 | 13 | WIPPER – Стекло очиститель / омыватель |
| 10 | 14 | ENGINE – Система управления двигателем, система ABS |
| 15 | 15 | METER – Комбинация приборов, указатели поворотов, фонари заднего хода |
| 16 | Резерв | |
| 30 | 17 | P.WIND – Электро привод стеклоподъемников |
В данном исполнении отдельного предохранителя прикуривателя нет, но он питается от номера 3 (центральная консоль). Поэтому когда прикуриватель выходит из строя, а сам предохранитель целый, то перегорает мягкая проволочка позади прикуривателя.
Описание 2
| № | A | Назначение |
|---|---|---|
| 15 | 1 | R. SOCKET – Дополнительное оборудование (прикуриватель), предохранитель для различных цепей |
| 20 | 2 | WIPER – Стеклоочистители и омыватели |
| 15 | 3 | A/C – Кондиционер, электропривод люка, предохранитель для различных цепей |
| 15 | 4 | RADIO – Магнитола, предохранитель для различных цепей |
| 10 | 5 | R.WIPER – Стеклоочиститель заднего стекла / стекла задней двери”, предохранитель для различных цепей |
| 7.5 | 6 | ST / SG – Блок управления двигателем |
| 7 | Резерв | |
| 10 | 8 | ROOM – Освещение салона, подсветка багажника / багажного отделения |
| 7.5 | 9 | MIRR DEF – Подогрев зеркал, предохранитель для различных цепей |
| 10 | Резерв | |
| 30 | 11 | DOOR LOCK – Центральный замок, предохранитель для различных цепей |
| 15 | 12 | TAIL – Габариты, фары |
| 13 | Резерв | |
| 10 | 14 | ENGINE – Система управления двигателем, система ABS |
| 15 | 15 | METER – Комбинация приборов, указатели поворотов, фонари заднего хода |
| 20 | 16 | P.WIND – Электро привод стеклоподъемников |
| 30 | 17 | P.WIND – Электро привод стеклоподъемников |
В данном исполнение за прикуриватель отвечает предохранитель номер 1 на 15А.
Вариант 2
| № | A | Назначение |
|---|---|---|
| 15 | 1 | AUDIO — аудио система |
| 15 | 2 | ROOM — салонное освещение, освещение в багажнике |
| 15 | 3 | S.ROOF — люк |
| 10 | 4 | METER — датчики и огни заднего хода, приборная панель |
| 30 | 5 | D.LOCK — привода дверных замков, центральный замок |
| 15 | 6 | HAZARD — аварийные огни |
| 10 | 7 | А/B ABS — подушки безопасности, анти блокировочная система АБС |
| 8 | Резерв | |
| 10 | 9 | A/C — кондиционер |
| 10 | Резерв | |
| 10 | 11 | TURN — указатели поворотов |
| 20 | 12 | WIPER — дворники и стекло очистители |
| 30 | 13 | P.WIND — стеклоподъемники |
| 14 | Резерв | |
| 15 | 15 | RADIO — аудио система, уличные боковые зеркала |
| 10 | 16 | ENGINE — система управления двигателем |
| 10 | 17 | ILLUMI — подсветка номера, габариты, приборная панель |
| 15 | 18 | STOP — стоп сигналы, звуковой сигнал, круиз контроль |
| 15 | 19 | CIGAR – прикуриватель, часы, радио, боковые зеркала |
| 20 | Резерв | |
| 21 | Резерв | |
| 30 | 22 | P.SEAT электропривода сидений |
| 15 | 23 | M.DEF — подогрев зеркал |
| 15 | 24 | P.POINT — питание дополнительного оборудования |
За прикуриватель отвечает предохранитель номер 15 на 15А – обозначен как CIGAR.
Блоки под капотом
Основной блок
Устанавливается в левой части моторного отсека рядом с аккумулятором.
Вариант 1
| № | A | Расшифровка |
|---|---|---|
| 30 | 1 | AD FAN – Дополнительный вентилятор охлаждения для кондиционера воздуха |
| 30 | 2 | INJ – Система впрыска топлива |
| 100 | 3 | MAIN – Для защиты всех электрических систем |
| 30 | 4 | COOLING FAN – Вентилятор охлаждения |
| 40 | 5 | HEATER – Нагреватель кондиционер воздуха |
| 40 | 6 | IG KEY Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели предохранителей |
| 40 | 7 | BTN – Предохранители 6, 8, 9 и 11 на панели предохранителей |
| 60 | 8 | ABS – АБС |
| 15 | 9 | TAIL – Задние фонари, Габариты |
| 15 | 10 | HAZARD – Аварийная световая сигнализация, указатели поворотов |
| 15 | 11 | STOP – Стоп-сигналы |
| 15 | 12 | FOG – Передние противотуманные фары |
| 15 | 14 | HEAD LOW – Фары (ближний свет) |
| 15 | 15 | HEAD HI – Фары (дальний свет) |
| MAIN RELAY – Главное реле | ||
| COOLING FAN – Реле вентилятора охлаждения |
Вариант 2
| № | A | Описание |
|---|---|---|
| 30 | 1 | AD FAN – Электродвигатель вентилятора конденсатора, предохранитель для различных цепей |
| 60 | 2 | ABS – Анти блокировочная система тормозов (АБС), предохранитель для различных цепей |
| 40 | 3 | IG KEY – Предохранитель для различных цепей |
| 4 | Резерв | |
| 40 | 5 | BTN – Освещение салона, центральный замок |
| 40 | 6 | HEATER – Отопитель |
| 30 | 7 | COOLING FAN – Электродвигатель вентилятора системы охлаждения |
| 8 | Резерв | |
| 40 | 9 | R. DEF – Обогреватель заднего стекла / стекла задней двери |
| 30 | 10 | INJ – Система управления двигателем |
| 15 | 11 | FOG – Противотуманные фары |
| 12 | Резерв | |
| 10 | 13 | HORN – Звуковой сигнал |
| 10 | 14 | HAZARD – Аварийная сигнализация |
| 15 | 15 | TAIL – Габаритные огни, подсветка комбинации приборов |
| 10 | 16 | HEAD C/U – Предохранитель для различных цепей |
| 17 | Резерв | |
| 15 | 18 | DEICER – Предохранитель для различных цепей |
| 15 | 19 | STOP – Стоп-сигналы |
| 15 | 20 | HEAD R – Правая фара |
| 15 | 21 | HEAD L – Левая фара |
| 22 | Резерв | |
| 23 | Резерв | |
| 100 | 24 | MAIN – Главный предохранитель |
Вариант 3
| № | A | Обозначение |
|---|---|---|
| EGI INJ | 30 | Система впрыска топлива |
| DEFOG | 40 | Обогрев заднего стекла |
| MAIN | 100 | Общий для всего оборудования |
| IG KEY | 30 | радио, люк, поворотники, электрика двигателя, стеклоподъемники, система зажигания |
| HEATER | 40 | печка, кондиционер |
| BTN | 40 | дверные замки, электропривода сидений |
| COOLING FAN | 30 | вентилятор охлаждения |
| AD FAN | 30 | дополнительный вентилятор охлаждения |
| ABS | 60 | АБС |
| TAIL | 15 | задние фонари, габаритные огни, подсветка приборной панели, подсветка номера, выключатели освещения |
| HORN | 15 | сигнал |
| ABS | 20 | АБС |
| H/L-L | 15 | левая фара головного света |
| H/L-R | 15 | правая фара головного света |
| AIR CON RELAY | Реле кондиционера | |
| HORN RELAY | Реле сигнала | |
| H/L RELAY | Реле фар |
Реле
Элементы реле устанавливаются опционально как в блоках так вне их и с левой и с правой стороны моторного отсека (реле вентиляторов системы охлаждения, обогрева, АБС, свечей накала и т.д.).
Частые вопросы: предохранители и реле Мазда 626 gf (Капелла) – (1997–2002)
Где находится блок предохранителей на Мазда 626 gf (Капелла) – (1997–2002)?
Где искать блоки на Мазда 626 gf (Капелла) – (1997–2002): ROOM – Освещение салона, подсветка багажника / багажного отделения; ROOM — салонное освещение, освещение в багажнике; METER — датчики и огни заднего хода, приборная панель; ILLUMI — подсветка номера, габариты, приборная панель. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Мазда 626 gf (Капелла) – (1997–2002)?
Найдите позицию прикуривателя в таблице на странице Мазда 626 gf (Капелла) – (1997–2002) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Мазда 626 gf (Капелла) – (1997–2002) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Мазда 626 gf (Капелла) – (1997–2002)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Мазда 626 gf (Капелла) – (1997–2002)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Мазда 626 gf (Капелла) – (1997–2002)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мазда 626 gf (Капелла) – (1997–2002)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мазда 626 gf (Капелла) – (1997–2002)?
Схема и таблица предохранителей Мазда 626 gf (Капелла) – (1997–2002) — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
