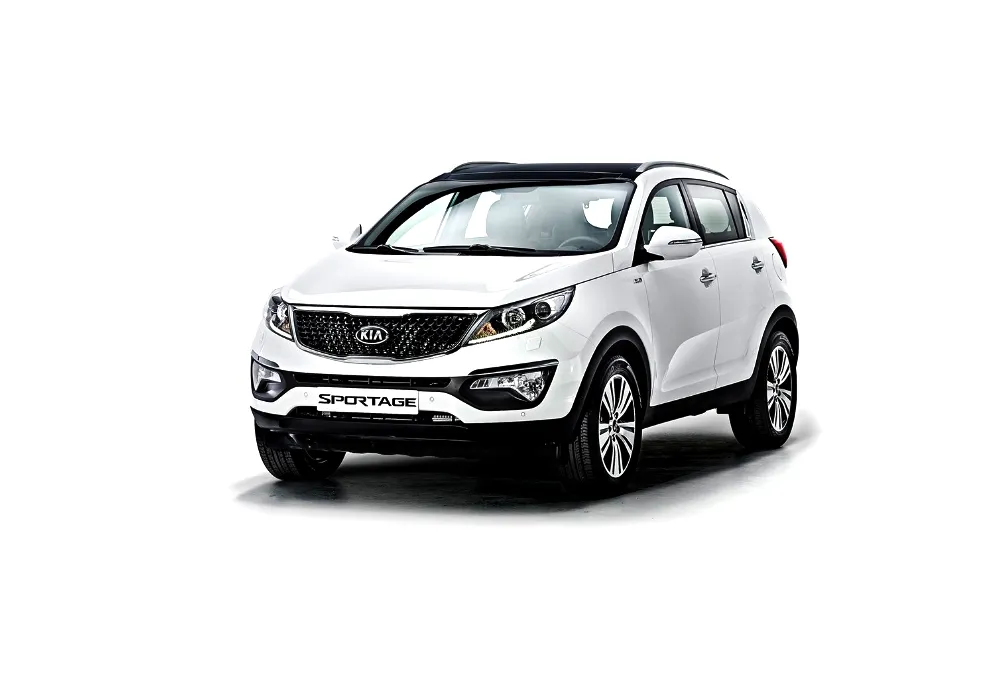

Kia Sportage 3 го поколения выпускался в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. За это время модель прошла рестайлинг один раз. В нашем материал вы найдёте описание блоков предохранителей и реле Киа Спортейдж 3 со схемами блоков и местами из расположения. Выделим предохранитель отвечающий за прикуриватель. Sportage 3 доступен в трёх комплектациях: S, SE и SX как с бензиновыми так и дизельными двигателями. От этого и зависит количество элементов в блоках предохранителей и реле.
Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
Не подходят схемы или не то поколение Киа Спортейдж?
[Описание Киа Спортейдж 1]
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 4]
Блок в салоне
Расположен под панелью со стороны водителя. Для доступа уберите защитную крышку.
Пример схемы с крышки блока
Схема в таблице
Описание
| 1 | 20А Блок аудио/ видео и навигации, преобразователь ISG, аудиосистема |
| 2 | 7,5А RF-приемник (радио антенна) |
| 3 | 20А Блок безопасного управления стекло подъемником на стороне водителя |
| 4 | 20А Эл. привод водительского сидения. |
| 5 | 10А Многоцелевой соединитель проверки, блок управления сиреной, соединитель канала передачи данных, зуммер парковки с видеокамерой заднего вида, выключатель питания наружного зеркала, блок наклона |
| 6 | 15А Выключатель управления люком |
| 7 | 25А Усилитель рулевого управления |
| 8 | 7,5А Рычаг селектора АКП |
| 9 | 10А Лампы освещения поворота |
| 10 | 15А Обогрев сиденья водителя. |
| 11 | 25А Стекло подъемники правых боковых дверей |
| 12 | 25А Стекло подъемники левых боковых дверей |
| 13 | 10А Лампы освещения салона и подсветки выключателей |
| 14 | 10А Блок управления замками дверей и зажиганием, держатель брелка, кнопка пуска и останова |
| 15 | 15А Замок двери задка |
| 16 | 15А Аварийная сигнализация |
| 17 | 10А Задние противотуманные фонари |
| 18 | 25А Замки боковых дверей и выключатель (замок) зажигания |
| 19 | 10А Стартер |
| 20 | 10А Стоп-сигнал, электро усилитель руля, подсветка селектора АКП, система помощи при парковке, управление системой полного привода, корректор света фар, блок управления IPS |
| 21 | 20А Блок предохранителей моторного отсека |
| 22 | 10А Сигнализатор подушки безопасности |
| 23 | 10А Блок управления замками дверей и выключателем (замком) зажигания |
| 24 | 25А Стеклоочиститель ветрового окна |
| 25 | 15А Правая передняя электрическая розетка |
| 26 | 10А Блок управления замками дверей и выключателем (замком) зажигания, ВМС |
| 27 | 10А Преобразователь ISG, аудиосистема, усилитель, электропривод наружных зеркал заднего вида, управление люком, блок аудио/ видео и навигации |
| 28 | 10А Комбинация приборов, генератор, блок управления климатом, блок аудио/ видео и навигации, переключатель системы помощи при парковке, выключатель обогрева кресла водителя и пассажира, ВМС, модуль контроля давления в шинах, лампа РАВ и SBR |
| 29 | 10А Блок управления замками дверей и зажиганием, блок управления IPS, ВМС, реле блока ICM (реле стеклоочистителя фар) |
| 30 | 15А Стеклоочиститель окна двери задка |
| 31 | 10А Блок управления климатом, ионизатор, датчик дождя, управление люком, электропривод зеркал заднего вида, дизельный блок (реле 2, 3 — реле обогревателя), монтажный блок моторного отсека (реле 1 — реле вентилятора) |
| 32 | 20А Левая передняя электрическая розетка, задняя электрическая розетка, левый передний прикуриватель |
| 33 | 15А Блок управления системой пассивной безопасности (SRS) |
| 34 | 15А Выключатель обогрева сиденья водителя/ пассажира |
| 35 | 15А Левый/ правый выключатель обогрева заднего сиденья |
| 36 | 7,5А Блок управления кондиционером |
| 37 | 7,5А Наружное зеркало с электроприводом. Блок управления кондиционером. |
За работу прикуривателя и дополнительные розетки отвечают предохранители под номерами 25 и 32.
С обратной стороны блока находятся несколько элементов реле.
Схема
Назначение
- Реле крышки багажника
- Реле охранной сигнализации
- Реле блокировки/ разблокировки двери
- Реле стеклоподъёмника
Блоки под капотом
Основной блок
Он расположен в левой части моторного отсека за аккумуляторной батареей.
Схемы с крышки
Фото – схема
Обозначение
| FL1 | 80А Электро усилитель руля |
| FL2 | 60А Распределительная коробка панели приборов |
| FL3 | 40А Блок управления системами ESP и ABS |
| FL4 | 40А Коробка EMS |
| FL5 | 40А Блок управления системами ESP и ABS |
| FL6 | 40А Реле вентилятора печки |
| FL7 | 60А Распределительная коробка панели приборов |
| FL8 | 60А Распределительная коробка панели приборов |
| FL9 | 40А Электро вентилятор системы охлаждения |
| FL10 | 40А Обогрев стекла двери задка |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Выключатель (замок) зажигания |
| FL.13 | 40А Пусковое реле, замок зажигания |
| F14 | 15А Реле сирены охранной сигнализации |
| F15 | 15А Обогрев ветрового стекла |
| F16 | 10А Стоп-сигнал |
| F17 | 20А Блок управления системой полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле пуска, реле парковочного/ нейтрального положения АКП, датчик массового расхода воздуха, много функциональный переключатель |
| F20 | 7,5А Блоки управления системами ESP, ABS и ICM, многоцелевой переключатель, блок реле свечей накаливания, датчик воды в топливном фильтре, реле нагревателя топливного фильтра |
| F21 | 7,5А Переключатель селектора АКП |
| F22 | 15А Топливный насос |
| F23 | 15А Датчик концентрации кислорода, вентилятор системы охлаждения*.
Клапан регулятора давления топлива**. Модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, реле топливного насос, клапан регулятора давления топлива, клапан регулятора магистрального давления*** |
| F24 | 10А Кондиционер, форсунки*.
Стоп-сигнал, датчик концентрации кислорода, кондиционер, реле вентилятора системы охлаждения**. Датчик положения коленчатого вала, датчик концентрации кислорода, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ*
TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Модуль устройства автоматической блокировки двигателя, электромагнитный клапан регулировки впрыска, датчик положения коленчатого вала, датчик положения распределительного вала, клапан управления подачей масла, электромагнитный клапан продувки адсорбера*.
Соленоидный клапан обвода охлаждения системы EGR, (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), модуль устройства автоматической блокировки двигателя, датчик положения распределительного вала, блок реле свечей накаливания, датчик уровня масла**. Соленоидный клапан обвода охлаждения EGR (система рециркуляции отработавших газов), электрический пускатель VGT (система газо распределения), датчик уровня масла, электро вентилятор системы охлаждения двигателя*** |
| F29 | 20А Катушки зажигания*, ЕСМ**, ЕСМ*** |
| FL30 | 30А Реле управления двигателем |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Реле управления двигателем (главное реле) |
| R4 | Реле системы предупреждения об экстренном торможении / Реле омывателя фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный режим) |
| R7 | Реле вентилятора |
| R8 | Реле включения звукового сигнала |
| R9 | Реле – высокая скорость электро вентилятора системы охлаждения |
| R10 | Реле обогрева ветрового стекла |
| R11 | Реле управления двигателем |
| R12 | Электро вентилятор климатической системы |
| R13 | Реле включения звукового сигнала |
| R14 | Реле вентилятора охлаждения (низк.) |
| R15 | Реле стартера |
| R16 | Реле звуковой охранной сигнализации |
| R17 | Реле обогрева заднего стекла |
* Для бензиновых двигателей
** Для дизельных двигателей объемом 1,7 л
*** Для дизельных двигателей объемом 2,0 л.
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
Фото – пример
Схема
Расшифровка
Главный предохранитель
На многих автомобилях Спортейдж 3 на плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель выполненный в виде плавкой вставки высокой мощности.
Схема
