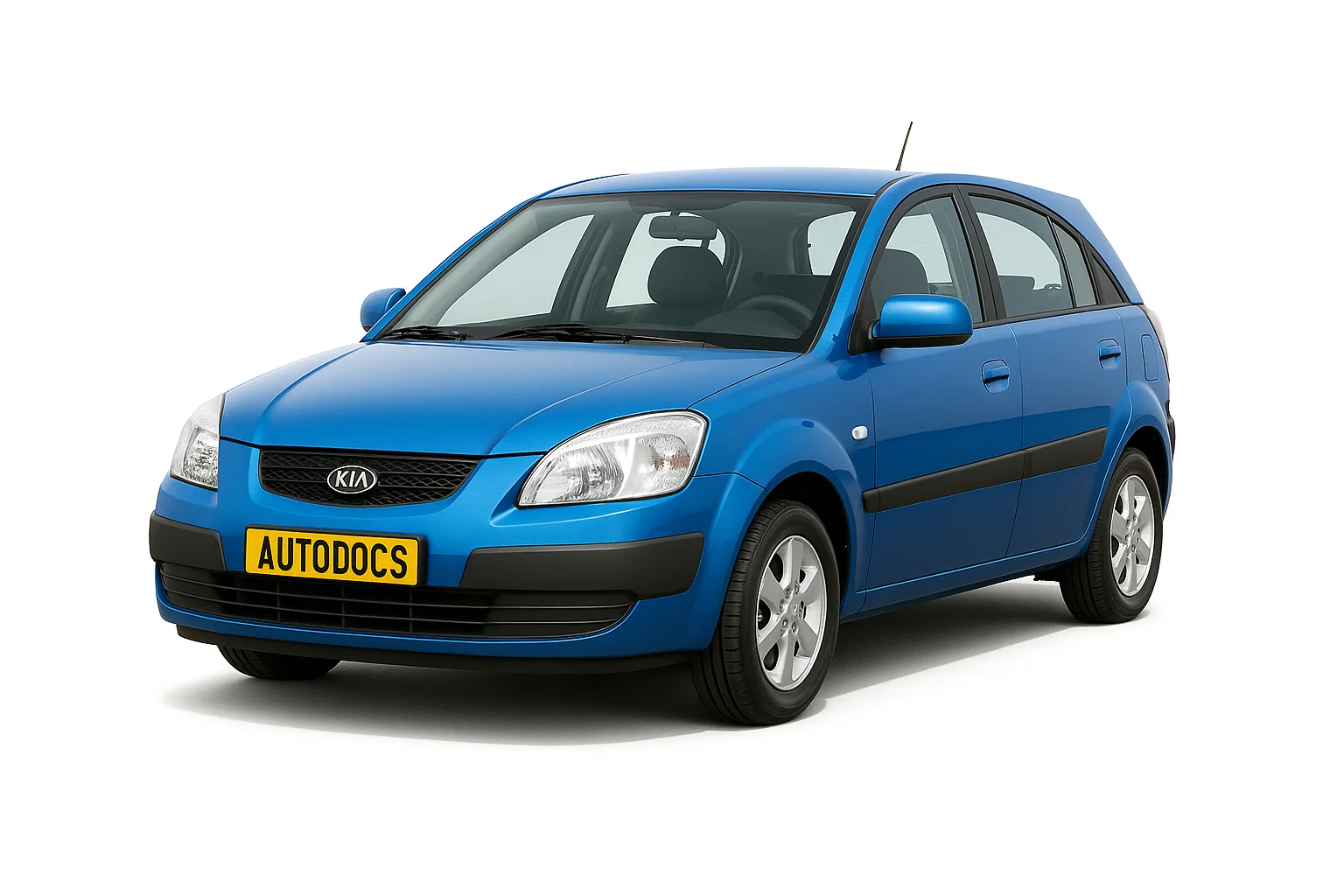

Kia Rio 2 го поколения был представлен в конце 2005 года. Выпускался в 2006, 2007, 2008, 2009, 2010, 2011 году. За этот период РИО 2 прошла рестайлинг. В нашем материале Вы найдете информацию с описанием предохранителей и реле Киа Рио 2 го поколения со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.
Исполнение блоков и количество элементов в них может отличатся. Сверяйте со своими схемами на защитной крышке.
Не подходит поколение Киа Рио?
[Описание Киа Рио 1]
[Описание Киа Рио 3]
[Описание Киа Рио 4]
Блок в салоне
Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.
Схема
Фото – схема
Описание предохранителей
| 1 | 15А RR WIPER Стекло очиститель двери задка |
| 2 | 10А H/LP Лампы левой фары |
| 3 | 25А FR WIPER Стекло очиститель ветрового окна |
| 4 | 10А BLOWER Вентилятор |
| 5 | 10А H/LP (RH) Лампы правой фары |
| 6 | 20А S/ROOF Люк в крыше |
| 7 | 15А STOP LP Стоп- сигналы |
| 8 | 20А C/DR LOCK Центральный выключатель замков дверей |
| 9 | 15А IGN COIL Катушка зажигания |
| 10 | 10А ABS Анти блокировочная система тормозов |
| 11 | 10А B/UPLP Фонарь света заднего хода |
| 12 | BMS — Резерв |
| 13 | 25А C/LIGHTER Прикуриватель |
| 14 | 10А FOLD’G Привод складывания наружных зеркал заднего вида |
| 15 | 20А HTR SEAT Обогрев сидений |
| 16 | 25А AMP Усилитель |
| 17 | 10А FR FOG LP Противотуманные фары |
| 18 | 10А DRL Фары для дневной езды |
| 19 | 10А ECU Система управления двигателем |
| 20 | 10А CLUSTER Панель приборов |
| 21 | 25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона) |
| 22 | 10А AUDIO Аудиосистема, маршрутный компьютер |
| 23 | 10А RR FOG LP Задний противотуманный фонарь |
| 24 | 10А IGN Выключатель (замок зажигания) |
| 25 | 30А HTD GLASS Обогрев заднего стекла |
| 26 | 15А A/BAG Подушка безопасности |
| 27 | 10А TCU Блок управления автоматической коробкой передач |
| 28 | 10А SNSR Датчики |
| 29 | SPARE — Резерв |
| 30 | 10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS |
| 31 | 15А AUDIO Аудиосистема |
| 32 | 25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона) |
| 33 | 10А HTD MIRR Система обогрева наружных зеркал заднего вида |
| 34 | 10А TAIL LP(LH) Левый задний габаритный огонь |
| 35 | 10А TAIL LP(RH) Правый задний габаритный огонь |
| 36 | 10А HAZARD Аварийная сигнализация |
| 37 | 10А T/SIG LP Фонари указателей поворота |
| 38 | 10А A/BAG IND Контрольная лампа подушки безопасности |
| 39 | 10А START Красный Реле стартера |
Предохранитель прикуривателя обозначен на схеме под номером 13 на 25А.
С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.
В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека.
Пример схемы с обратной стороны защитной крышки
Фото – схема
Обозначение предохранителей
| 1 | 80А MDPS Электро усилитель рулевого управления |
| 2 | 125/150А MIN Генератор |
| 3 | 10А ECUB Блок управления двигателем |
| 4 | 10А ECUD Блок управления двигателем |
| 5 | 10А HORN Звуковой сигнал |
| 6 | 30А IGN1 Выключатель (замок) зажигания |
| 7 | 40А IGN2 Стартер, выключатель (замок) зажигания |
| 8 | 30А BATT2 Генератор, аккумуляторная батарея |
| 9 | 50А BATT1 Генератор, аккумуляторная батарея |
| 10 | 30А ECUA Блок управления двигателем |
| 11 | 30А RAD Электро вентилятор радиатора |
| 12 | 30А COND Электро вентилятор конденсора |
| 13 | 40А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 14 | 40А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS |
| 15 | 30А P/WDW Электро стекло подъемники |
| 16 | 40А BLOWER Реле электро вентилятора радиатора |
| 17 | 10А A/CON 1 Кондиционер |
| 18 | 10А A/CON 2 Кондиционер |
| 19 | 20А ECUC Блок управления двигателем |
| 20 | 15А INJ Топливные форсунки, система кондиционера |
| 21 | 10А SNSR Датчики |
Назначение реле
| R1 | COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения) |
| R2 | RADFAN Реле электро вентилятора радиатора |
| R3 | FUEL PUMP Реле топливного насоса |
| R4 | MAIN Главное реле |
| R5 | HORN Реле звукового сигнала |
| R6 | FUEL HTR Реле нагревателя топливного фильтра |
| R7 | BLOWER Реле электродвигателя вентилятора отопителя |
| R8 | START Реле стартера |
| R9 | COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения) |
| R10 | A/CON Реле кондиционера |
Дополнительный блок
Устанавливается в моделях с дизельными двигателями.
Схема
Расшифровка
| PTC HTR 1 | 50А Обогреватель РТС |
| GLOW PLUG | 80А Свеча накаливания |
| PTC HTR 2 | 50А Обогреватель РТС |
| FFHS | 30А Подогрев топливного фильтра |
| PTC HTR 3 | 50А Обогреватель РТС |
