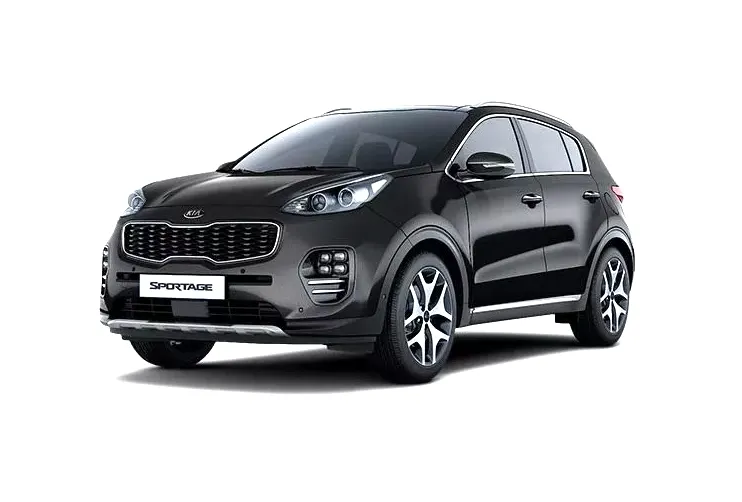

Блоки предохранителей и реле Kia Sportage 4 поколения - расположение, схемы, назначение. Kia Sportage четвёртого поколения производится с 2016 года по настоящее время (2024 год). В этой статье мы подробно разберём расположение и назначение предохранителей и реле для данной модели. Вы узнаете: где находятся монтажные блоки, как читать схемы, какие предохранители за что отвечают. Особое внимание уделим предохранителю прикуривателя - его расположению и замене.
Исполнение блоков и назначение элементов в них может отличатся от представленного. Сверяйте схемы со своими, они будут нанесены на обратную сторону защитной крышки.
Не подходят схемы или не то поколение Киа Спортейдж?
[Описание Киа Спортейдж 1]
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 3]
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
| № | A | Описание |
|---|---|---|
| MDPS | 7,5 | Блок электро усилителя руля |
| MODULE 2 | 10 | Фара левая / правая |
| SMART KEY 1 | 10 | Модуль управления Smart Key / модуль иммобилайзера |
| A/BAG IND | 7,5 | Панель приборов (индикация) |
| MODULE 4 | 10 | Консольный выключатель, радар для обнаружения слепых зон лево / право, ECD AWD, выключатель с аварийной площадкой, BCM, модуль управления предупреждением о выходе из полосы движения |
| A/BAG | 15 | Модуль управления SRS |
| START | 7,5 | [Без умного ключа и IMMO.] Коробка реле ICM (реле охранной сигнализации), выключатель зажигания [Со Smart Key / IMMO.] Переключатель КПП, ECM, Модуль управления Smart Key |
| MODULE 3 | 10 | Модуль управления обогревом переднего / заднего сиденья, рычаг переключения передач банкомата ILL., Модуль управления сиденьем вентиляции переднего сиденья, A / V и навигационное головное устройство, Электро хромное зеркало, Аудио, Модуль управления кондиционером, Многоцелевой контрольный разъем, Адаптивный модуль переднего освещения |
| CLUSTER | 10 | Приборный щиток |
| MODULE 9 | 20 | Блок печатных плат (Предохранитель – ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ) |
| HEATED STEERING | 15 | BCM |
| MODULE 6 | 7,5 | Модуль управления обогревом переднего / заднего сиденья, Модуль управления передним сидением с вентиляцией |
| MODULE 5 | 10 | BCM, модуль управления Smart Key |
| A/CON 2 | 7,5 | Модуль управления кондиционером |
| MODULE 1 | 10 | BCM, рычаг переключения |
| P/ WINDOW LH |
25 | Главный выключатель стекло подъемника |
| A/CON 1 | 7,5 | Модуль управления кондиционером, ионизатор кластера, распределительный блок E / R (реле вентилятора) |
| WIPER RR | 15 | Мотор заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя) |
| WASHER | 15 | Многофункциональный переключатель (омыватель стекла) |
| SMART KEY 3 | 10 | [Без Smart Key] Модуль иммобилайзера [Smart Key] Модуль управления Smart Key, кнопка включения / выключения |
| STOP LAMP | 7,5 | Модуль управления Smart Key, выключатель стоп – сигнала |
| P/ WINDOW RH |
25 | Главный выключатель стекло подъемника, выключатель стекло подъемника пассажира |
| MEMORY | 10 | Беспроводное зарядное устройство, Комбинация приборов, Разъем для передачи данных, BCM, Блок реле ICM (реле складывания / раскладывания наружного зеркала), Электро хромное зеркало, Модуль управления кондиционером, Консольный переключатель |
| SUN ROOF 1 | 20 | Люк |
| TAIL GATE OPEN | 10 | Дверь багажника |
| INTERIOR LAMP | 10 | Освещение салона, Подсветка замка зажигания и датчик открытия двери, плафон освещения салона, лампа потолочной консоли, левый и правый передние плафоны индивидуального освещения, левая и правая задние лампы индивидуальной подсветки, плафон багажника, лампа освещения вещевого ящика |
| SMART KEY 2 | 15 | Модуль управления Smart Key |
| MODULE 8 | 7,5 | Ключевой соленоид |
| MULTI MEDIA | 15 | Аудио, A / V и Навигация, Заднее USB, Зарядное Устройство |
| S/HEATER DRV/PASS | 20 | Модуль управления обогревом переднего сиденья, Модуль управления вентиляции переднего сиденья |
| SUN ROOF 2 | 20 | Люк |
| P/SEAT (PASS) | 30 | Ручной переключатель пассажирского сиденья |
| POWER OUTLET | 20 | Передняя розетка № 1 (прикуриватель) |
| S/HEATER REAR | 20 | Модуль управления обогревом заднего сиденья |
| DOOR LOCK | 20 | Реле блокировки / разблокировки дверей |
| 4WD | 20 | AWD ECM |
| MODULE 7 | 10 | Выключатель аварийной сигнализации, наружная ручка эл. ключа на двери водителя/ пассажира, датчик AEB |
| AMP | 25 | Усилитель |
| SAFETY P/ WINDOW | 25 | Модуль стекло подъемника безопасности водителя |
| HEATED MIRROR | 10 | Наружное зеркало питания водителя / пассажира, модуль управления кондиционером |
| P/SEAT (DRV) | 30 | Ручной переключатель сиденья водителя |
| ACC | 10 | Заднее зарядное устройство USB, AMP, выключатель наружного зеркала с электроприводом, блок печатных плат (выходное реле питания), модуль управления смарт-ключом, аудио, аудио / видео и навигационное головное устройство, BCM, беспроводное зарядное устройство |
Предохранитель отвечающий за прикуривателя обозначен как POWER OUTLET на 20А.
С обратной стороны блока могут находится отдельные реле отвечающие за фары, сигнал и т. д.
Блок под капотом
Расположен в левой части моторного отсека.
| № | A | Обозначение предохранителей |
|---|---|---|
| COOLING FAN 3 | 80 | Мотор вентилятора охлаждения |
| MDPS | 80 | Блок электро усилителя руля |
| BAT+1 | 60 | Интеллектуальный соединительный блок (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10 |
| BAT+2 | 60 | Интеллектуальный распределительный блок (IPS 1 (5-канальный), предохранитель – МОДУЛЬ 7, SMART KEY 2, SMART KET 3, STOP LAMP) |
| BAT+3 | 50 | Интеллектуальный распределительный блок (предохранитель – SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER REAR, БЕЗОПАСНОСТЬ P / WINDOW, Реле стекло подъемника) |
| BLOWER | 40 | Реле вентилятора |
| REAR HEATED | 40 | Реле 2 (реле обогревателя заднего стекла) |
| IG1 | 40 | Ключ зажигания, С умным ключом: блок печатной платы (реле PDM (IG1) / PDM (ACC)) |
| IG2 | 30 | Реле 11 (реле стартера), [Без электронных ключей] Замок зажигания, [С электронными ключами] Блок ПП (реле PDM (ЗАЖ2)) |
| BAT+4 | 50 | Интеллектуальный распределительный блок (плавкий предохранитель – AWD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТИЕ ЗАДНЕГО ВОРОТА, БЛОКИРОВКА ДВЕРИ, реле автоматического отключения устройства утечки тока), модуль 8 |
| COOLING FAN 1 | 50 | Реле 1 охлаждающего вентилятора |
| ABS 1 | 40 | Модуль управления ESC, многоцелевой контрольный разъем |
| POWER LIFTGATE | 40 | Модуль крышки багажника с электроприводом |
| ABS 2 | 40 | Модуль ESC |
| COOLING FAN 2 | 40 | Реле 1 охлаждающего вентилятора |
| WIPER FRT 2 | 10 | BCM |
| E-CVVT 2 | 20 | PCM, контроллер модуля подачи |
| E-CVVT 1 | 20 | PCM, контроллер модуля подачи |
| WIPER FRT 1 | 30 | Без умного ключа: ключ зажигания, С интеллектуальным ключом: реле PDM (IG2) |
| TCU 1 | 15 | PCM |
| A/C | 10 | Реле блока регулирования подачи воздуха |
| ECU 3 | 20 | PCM |
| HORN | 15 | Реле сигнала |
| BATTERY MAN. | 10 | Датчик батареи |
| SENSOR 2 | 10 | Масляный регулирующий клапан, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха, электромагнитный клапан управления RCV |
| SENSOR 1 | 15 | Датчик кислорода (вверх / вниз) |
| ECU 2 | 20 | Катушка зажигания № 1 / № 2 / № 3 / № 4 |
| ECU 4 | 15 | PCM |
| SENSOR 3 | 10 | Соединительный блок E / R (реле охлаждающего вентилятора 1), Клапан закрытия канистры, Соединительный блок E / R (Блок управления воздухом) |
| MODULE 2 | 10 | Соединительный блок E / R (реле топливного насоса) |
| VACUUM PUMP 1 | 20 | Вакуумный насос |
| DEICER | 15 | Соединительный блок E / R (реле анти обледенителя) |
| FUEL PUMP | 20 | Реле топливного насоса |
| MODULE 1 | 7,5 | Выключатель стоп-сигнала |
| B/ALARM HORN | 15 | Распределительная коробка моторного отсека (реле 7 – реле сирены охранной сигнализации) |
| H/LAMP HI | 10 | Реле фар «BI-Function» |
| FCA | 10 | Передний датчик помощи при столкновении (FCA) |
| ABS 3 | 10 | Модуль ESC |
| VACUUM PUMP 2 | 15 | Вакуумный насос, вакуумный выключатель |
| POWER OUTLET 1 | 20 | Передняя розетка №2 |
| ECU 6 | 10 | PCM/ECM |
| TCU 2 | 15 | [АКП] TCM, датчик положения селектора, [МКП] выключатель света заднего хода |
| B/UP LAMP | 10 | Фонарь заднего бампера левый / правый, электро хромное зеркало |
| POWER OUTLET 2 | 20 | Задняя розетка |
| ECU 1 | 30 | Реле управления двигателем |
На плюсовой клемме аккумуляторной батареи находится главный силовой предохранитель высокой мощности выполненный в виде плавкой вставки.
