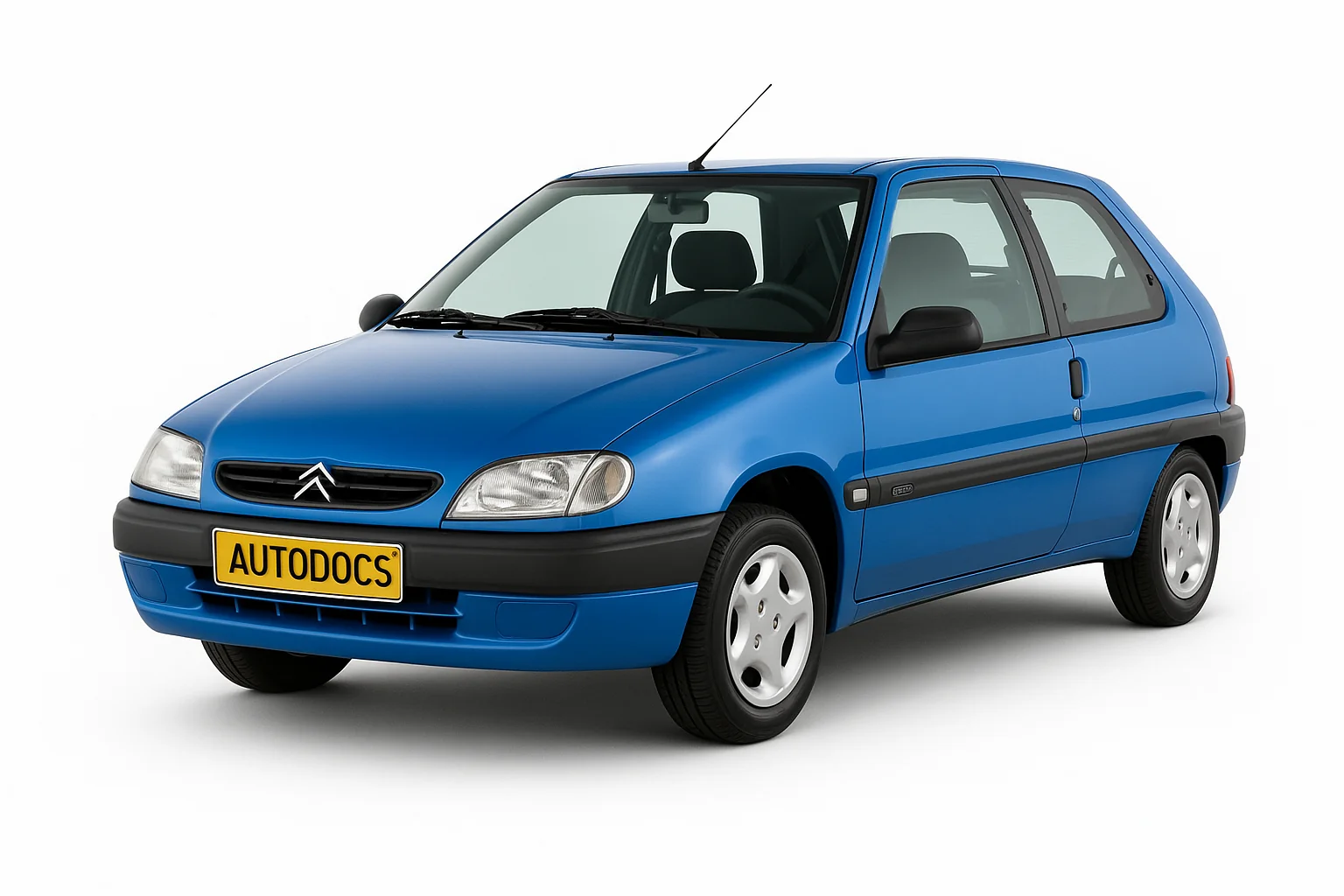

Citroën Saxo выпускался в 1996, 1997, 1998, 1999, 2000, 2001, 2002 и 2003 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Блок с предохранителями под капотом
Расположение блока в моторном отсеке можете посмотреть на фотографии.
На обратной стороне крышки, можете увидеть актуальное описание.
| № | A | Описание |
|---|---|---|
| 1 | 15 | ЭБУ |
| 2 | 30 | ABS |
| 3 | 30 | Электровентилятор системы вентиляции |
| 4 | 30 | ABS |
| 5 | 30 | Доп. электровентилятор системы вентиляции |
| 6 | 15 | Передние противотуманные фонари |
| 7 | 20 | Дневные ходовые огни |
| 8 | 20 | Омыватель передних фар |
| 9 | 10 | ТНВД |
| 10 | 20 | ABS индикатор |
| 11 | 5 | Датчик кислорода |
| 12 | 10 | Левая фара ближнего света |
| 13 | 10 | Правая фара ближнего света |
| 14 | 10 | Левая фара дальнего света |
| 15 | 10 | Правая фара дальнего света |
Блок предохранителей в салоне саксо
Он находится под приборной панелью слева под защитной крышкой, над ручкой открывания капота.
| № | A | Назначение |
|---|---|---|
| 1 | 5 | Приборная панель |
| 2 | 25 | Кондиционер – обогрев заднего стекла – обогрев зеркал |
| 3 | 25 | – |
| 4 | 10/30 | Лампа штурмана – часы – эл.привод стеклоподъемника – электропривод зеркал – магнитола – эл. привод люка |
| 5 | 20 | Звуковой сигнал – подсветка пепельницы – индикатор температуры двигателя |
| 6 | 10 | Аварийная сигнализация |
| 7 | 15 | Стоп-сигнал – сигн. заднего хода – диагностический разъем |
| 8 | 20 | Подсветка салона – память магнитолы – диагностический разъем – память часов – дистанционное управление |
| 9 | 20 | Двигатель стеклоочистителя – насос стекло омывателя |
| 10 | 30 | – |
| 11 | 5 | Задние противотуманные фонари |
| 12 | 5 | Габаритные огни – правый указатель поворота |
| 13 | 5 | Левый указатель поворота |
| 14 | 5 | Реле выключения компрессора |
Частые вопросы: предохранители и реле Citroën Saxo (1996–2003)
Где находится блок предохранителей на Citroën Saxo (1996–2003)?
Где искать блоки на Citroën Saxo (1996–2003): Приборная панель. Назначение цепей и номиналы — в таблице на этой странице.
Не работает стеклоподъёмник на Citroën Saxo (1996–2003) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Citroën Saxo (1996–2003)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Citroën Saxo (1996–2003)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Citroën Saxo (1996–2003)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Citroën Saxo (1996–2003)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Citroën Saxo (1996–2003)?
Схема и таблица предохранителей Citroën Saxo (1996–2003) — на этой странице: Блок с предохранителями под капотом, Блок предохранителей в салоне саксо. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Citroën Saxo (1996–2003)?
На Citroën Saxo (1996–2003) обычно два блока: салонный и подкапотный, как указано в разделе «Блок с предохранителями под капотом». Третий блок в багажнике — только если он есть в перечне на этой странице.
