Citroen c6 – toate siguranțele

Citroen C6 este un automobil de dimensiuni complete din clasa E, produs în anii 2005, 2006, 2007, 2008, 2009, 2010, 2010, 2011 și 2012. Vom prezenta informații despre siguranțele Citroen C6 cu descrierea schemelor.

Cutia cu siguranțe din compartimentul motor

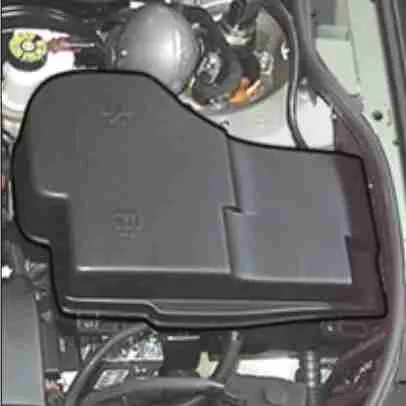

În compartimentul motor, cutia cu siguranțe se află în stânga, sub capacul de protecție. Pentru acces, rotiți fiecare șurub cu 1/4 de rotație.

Schema cutiei

Descriere

1. 20 A Unitatea electronică de comandă a motorului – Blocul motorului ventilatorului radiatorului de răcire
2. 15 A Claxon
3. 10 A Pompa de spălare a parbrizului
4. 20 A Dispozitive de spălare a farurilor
5. 15 A Încălzirea preliminară la pornire a motorului – Sistemul de injecție (Motor diesel)
6. 10 A Sistemul de frânare
7. 10 A Cutia de viteze automată
8. 20 A Demaror
9. 10 A Capota cu siguranță pentru pietoni – Faruri cu xenon cu două lămpi și corectare a fasciculului luminos în funcție de unghiul de bracare al roților din față
10. 30 A Injectoare – Bobină de inducție – Unitatea electronică de comandă a motorului – Alimentarea cu combustibil (Motor diesel)
11. 40 A Sistemul automat de climatizare (Ventilator)
12. 30 A Ștergător de parbriz
13. 40 A Unitatea de comandă BSI
14. –

Siguranțele din interiorul Citroen C6

Acestea sunt amplasate sub bord. Pentru acces, deschideți complet capacul compartimentului de depozitare a obiectelor mici, fără a apăsa pe el. Apoi trageți capacul spre dreapta pentru a-l deschide complet. După aceea, îndepărtați protecția dintre siguranțe și capac.

Schema generală

Denumire

• F1 –
• F2 –
• F3 – 5 A Airbag-uri
• F4 – 10 A Sistemul de frânare – Capota cu siguranță pentru pietoni – Limitor de viteză – Regulator de viteză – Oglindă retrovizoare cu funcție de polarizare – Conector de diagnostic – Acționare înclinare ecran multifuncțional
• F5 – 30 A Geamuri electrice față – Trapă de acoperiș culisantă
• F6 – 30 A Geamuri electrice spate
• F7 – 5 A Plafonieră de iluminare parasolar – Plafonieră de iluminare torpedou – Plafoniere de iluminare habitaclu – Brichetă în partea posterioară a habitaclului
• F8 – 20 A Taste de comandă pe volan – Afișaj – Deschiderea geamurilor (Funcția de micro-coborâre a geamului) – Sistem de alarmă – Autoradio
• F9 – 30 A Brichetă în partea anterioară a habitaclului
• F10 – 15 A Unitatea de comandă din portbagaj – Modulul dispozitivului de remorcare
• F11 – 15 A Dispozitiv antifurt
• F12 – 15 A Detector al centurilor de siguranță ale șoferului și pasagerului din față – Deschiderea geamurilor (Funcția de micro-coborâre a geamului) –
  Reglaj electric al scaunelor – Senzori de parcare – Sistem audio JBL
• F13 – 5 A Capota cu siguranță pentru pietoni – Senzor de ploaie și de luminozitate – Ștergător de parbriz – Alimentarea blocului de relee de putere
• F14 – 15 A Sistem AFIL – Sistemul automat de climatizare – Panoul de instrumente – Sistemul de afișare a informațiilor pe parbriz – Airbag-uri – Cască wireless Bluetooth® pentru radiotelefon (Mâini libere) – Releul blocului hidraulic
• F15 – 30 A Închidere centralizată cu acționare electrică – Sistem de siguranță pentru transportul copiilor
• F16 ȘUNT
• F17 -40 A Sistem de ventilație

Pentru brichetă răspunde siguranța numărul 9 de 30A.

• G 29 5 A Senori de presiune în pneuri – Schimbător de 6 CD-uri
• G 30 5 A Conector de diagnostic
• G 31 5 A Mijloace telematice în funcție de țara importatoare
• G 32 25 A Amplificator
• G 33 10 A Sistemul hidraulic al suspensiei
• G 34 15 A Cutia de viteze automată
• G 35 15 A Scaunul pasagerului din față cu încălzire electrică
• G 36 15 A Scaunul șoferului cu încălzire electrică
• G 37 –
• G 38 30 A Acționare electrică a scaunului șoferului
• G 39 –
• G 40 30 A Acționare electrică a scaunului pasagerului

Cutia de siguranțe din portbagaj

Pentru accesul la cutia de siguranțe, amplasată sub mocheta aripii stângi în portbagaj, îndepărtați mocheta laterală din partea stângă. A se vedea „Bateria de 12 volți: Înlocuirea bateriei”. Apoi deplasați cablajul cutiei și deschideți cutia însăși.

Schema cutiei

Descifrare

1 – 15 A Clapeta rezervorului de combustibil
2 –
3 –
4 – 15 A Deflector reglabil
5 – 40 A Luneta cu degivrare electrică
G36 – 15 A/25 A Acționare electrică a scaunului stânga spate cu încălzire (Pack Lounge)/Canapea spate
G37 – 15 A/25 A Acționare electrică a scaunului dreapta spate cu încălzire (Pack Lounge)/Canapea spate
G38 – 30 A Reglajul scaunelor spate cu acționare electrică (Pack Lounge)
G39 – 30 A Brichetă – Priza electrică din partea posterioară a habitaclului
G40 – 25 A Frână de parcare cu acționare electrică

Pentru bricheta din spate răspunde siguranța G39 de 30A.
