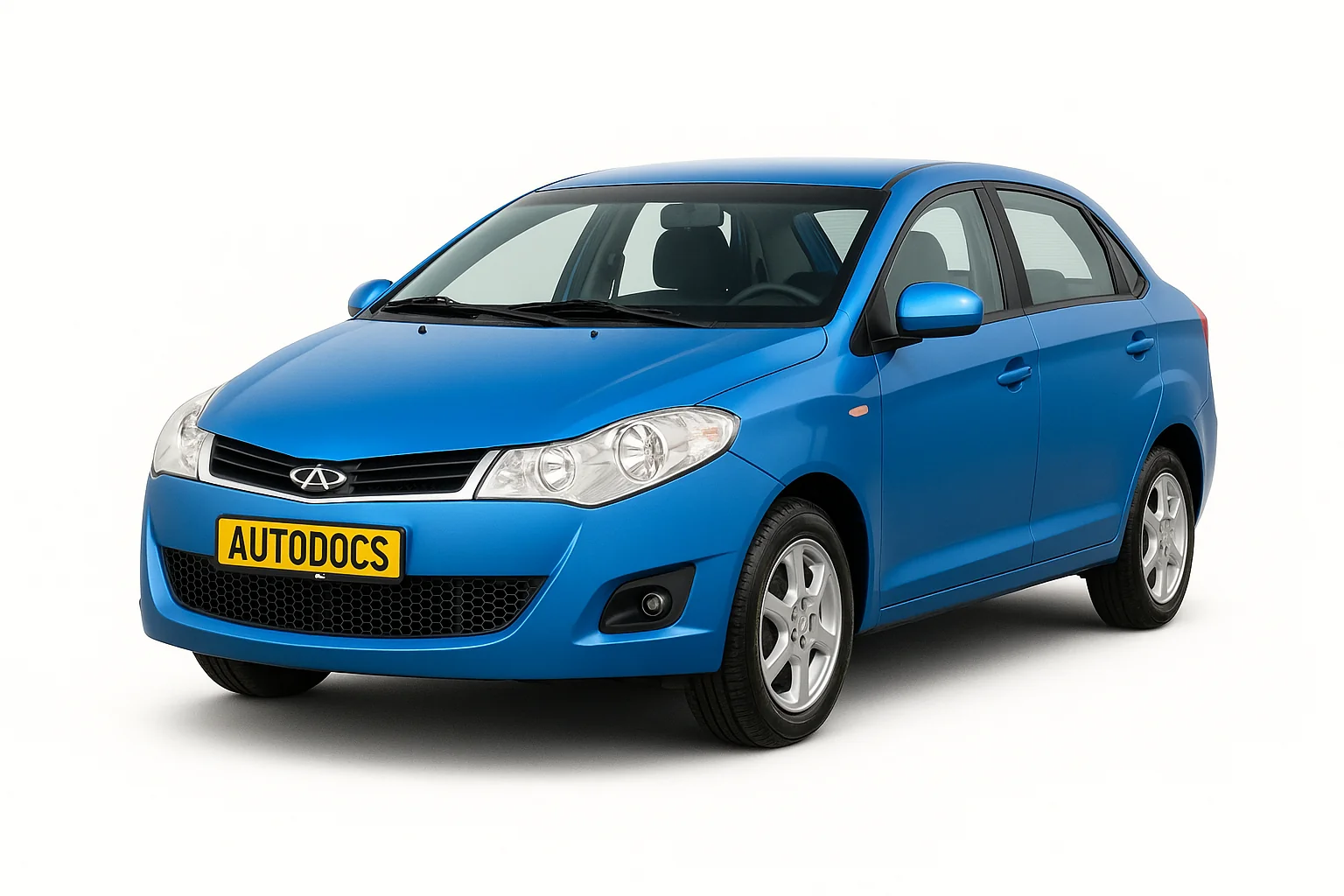

Chery Bonus A13 выпускался компанией Чери в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 году с объёмом двигателя 1,5 литра. За это время модель прошла ресталинг. Так же известна под название Чери Вери и Заз Форза. В данной публикации вы найдёте описание предохранителей и реле Чери Бонус А13 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле и их количество в блоках может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Содержание
Блоки в слоне
Блок предохранителей и реле
В нижней части панели приборов находится основной блок с предохранителями и реле.
Для доступа надо убрать нижнюю часть панели. Сам блок будет выглядеть примерно вот так.
Схема
Описание
| 1 | реле фар ближнего света (RLY10); |
| 2 | главное реле (RLY8); |
| 3 | реле фар дальнего света (RLY3); |
| 4 | реле топливного насоса (RLY7); |
| 5 | реле компрессора (RLY9); |
| 6 | резерв (RLY5); |
| 7 | предохранитель лампы дальнего света левой фары, 10 A(FB20); |
| 8 | предохранитель лампы ближнего света левой фары, 10 A (FB22); |
| 9 | предохранитель лампы дальнего света правой фары, A (FB21); |
| 10 | предохранитель лампы ближнего света правой фары, 10 A (FB23); |
| 11 | предохранитель вентилятора, 15 A (FB17); |
| 12 | предохранитель аудиосистемы, 10 A (FB02); |
| 13 | предохранитель датчика кислорода, 10 A (FB18); |
| 14 | предохранитель регулятора положения наружных зеркала заднего вида, 10 A (FB26); |
| 15 | предохранитель модуля зажигания, 15 A (FB36); |
| 16 | предохранитель прикуривателя, 15 A (FB27); |
| 17 | предохранитель блока управления двигателем, форсунок, 15 A (FB19); |
| 18 | резерв, 30 A (FB29); |
| 19 | предохранитель топливного насоса, 15 A (FB12); |
| 20 | предохранитель компрессора, 15 A (FB13); |
| 21 | предохранитель комбинации приборов, 10 A (FB09); |
| 22 | резерв, 30 A (FB33); |
| 23 | предохранитель модуля люка крыши, 20 A (FB05); |
| 24 | резерв, 30 A (FB37); |
| 25 | предохранитель блока управления двигателем, 10 A (FB15); |
| 26 | предохранитель аудиосистемы, 15 A (FB03); |
| 27 | предохранитель ламп индикации открытых дверей, 10 A (FB08); |
| 28 | резерв, 20 A (FB34); |
| 29 | предохранитель блока управления сигнализацией, 10 A (FB04); |
| 30 | резерв, 15 A (FB28); |
| 31 | предохранитель подушек безопасности, 15 A (FB24); |
| 32 | предохранитель ламп заднего хода, 10 A (FB30); |
| 33 | предохранитель кондиционера, 10 A (FB01); |
| 34 | предохранитель АБС, 10 A (FB25); |
| 35 | предохранитель системы контроля давления в шинах, 7,5 A (FB06); |
| 36 | предохранитель датчиков скорости, 10 A (FB11); |
| 37 | предохранитель стартера, 30 A (SB02); |
| 38 | предохранитель кондиционера, 30 A (SB04); |
| 39 | предохранитель ламп сигнала торможения, 15 A (FB32); |
| 40 | реле стартера (RLY1); |
| 41 | реле кондиционера (RLY2); |
| 42 | резерв (RLY4); |
| 43 | резерв (RLY6); |
| 44 | предохранитель выключателя зажигания, 30 A (SB01); |
| 45 | резерв, 30 A (SB03); |
| 46 | резерв, 7,5 A (FB31); |
| 47 | резерв, 7,5 A (FB16); |
| 48 | пинцет; |
| 49 | предохранитель комбинации приборов, 10 A (FB07); |
| 50 | предохранитель системы диагностики, 10A(FB10); |
| 51 | предохранитель блока управления двигателем, 10A(FB14); |
| 52 | резерв, 15 A (FB35); |
| 53 | предохранитель запасной, 10 А; |
| 54 | предохранитель запасной, 15 А; |
| 55 | предохранитель запасной, 20 А; |
| 56 | предохранитель запасной, 30 А. |
За работу прикуривателя отвечает предохранитель номер 16 на 15А (FB27).
Блок предохранителей
За основным блоком с предохранителями и реле установлен ещё один дополнительный блок.
Схема
Обозначение
Левая сторона
- 15А Центральный замок
- 10А Лампы задних противотуманных фонарей
- 25А Электро – стеклоподъемники задних боковых дверей
- 7,5А Лампы плафонов багажного отсека и подсветки проема правой передней двери, габарит (правый)
- 5А Лампа плафона подсветки проема левой передней двери, габарит (левый)
- 25А Электро – стеклоподъемники передних дверей
Правая сторона
- 15А Лампы аварийной сигнализации
- 20А Обогреватель заднего стекла
- 15А Лампы противотуманных фар
- 10А Звуковые сигналы
- 10А Лампа плафона салона
- 25А Стеклоочиститель ветрового стекла
Блоки под капотом
Под капотом в моторном отсеке расположены 2 блока с предохранителями и реле.
Силовой блок предохранителей
На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности выполненный в виде плавких вставок.
Назначение
- вентилятор;
- антиблокировочная система тормозов;
- антиблокировочная система тормозов;
- блок предохранителей салона;
- блок контроля кузова;
- стартер;
- генератор.
Дополнительный блок
Установлен с левой стороны, рядом со стойкой амортизатора.
- R1 – реле вентиляторов (высокая скорость);
- R2 – реле вентиляторов (низкая скорость).
