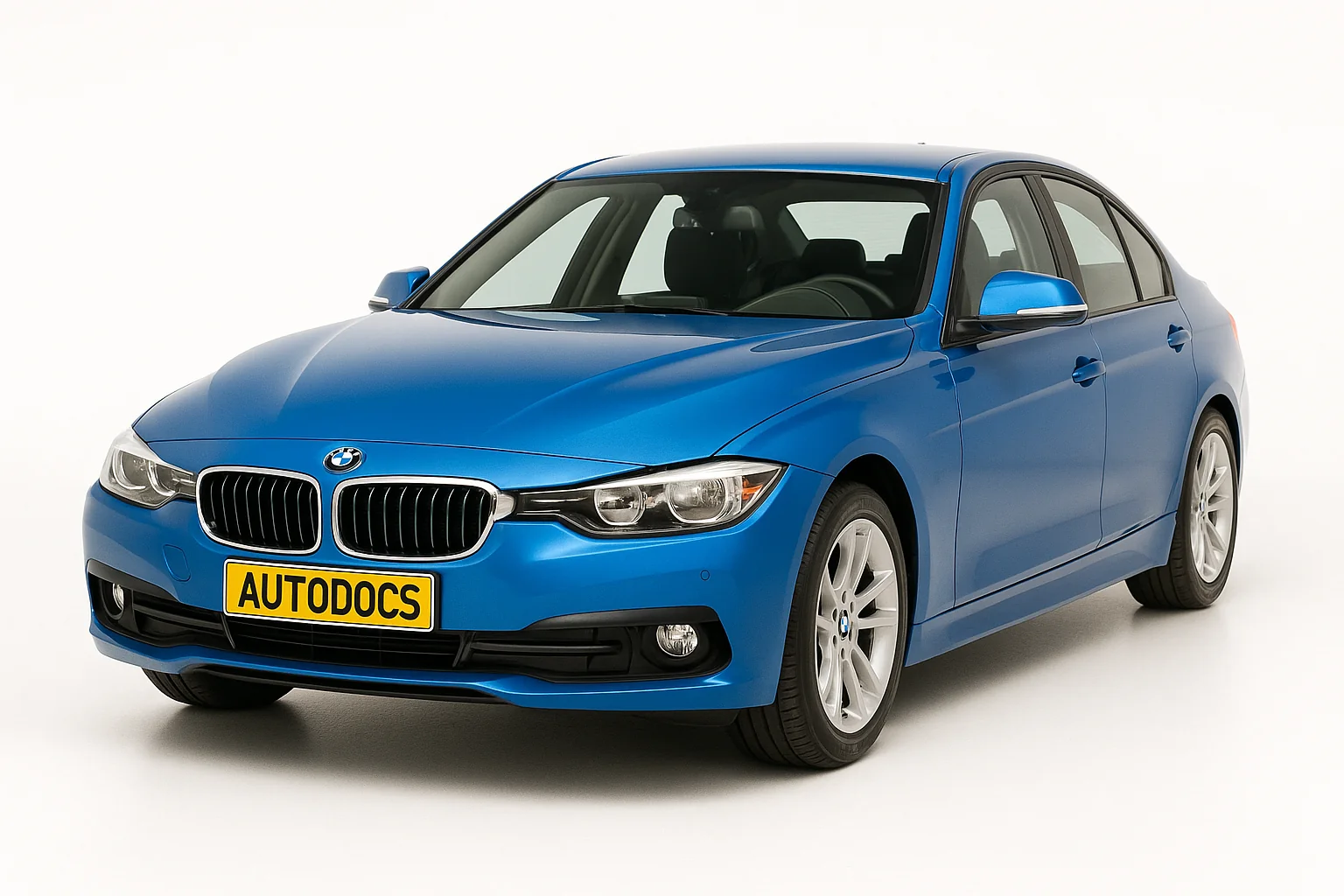

Шестое поколение 3 серии бмв поступило в продажу в 2012 году под обозначением F30. Полный модельный ряд включает седан F30, универсал F31 и F34 – модель с покатой крышей. Производилась данная серия в 2013, 2014, 2015, 2016, 2017, 2018 годах. Мы представим информацию о местах расположения предохранителей bmw f30 и блоках реле и в целом электро схему бмв 30.
Содержание
Блок реле и предохранителей в моторном отсеке
Он находится с правой стороны, ближе к лобовому стеклу. Для доступа уберите защитную крышку.
Выглядит он так.
Таблица с описанием
Полное описание элементов на схеме в конце статьи.
Блок в салоне BMW F30
Он расположен на передней стойке на стороне пассажира.
Схема
Обозначение
- 54-контактный разъем
- 12-контактный разъем
- 42-контактный разъем
- 54-контактный разъем
- Предохранители
- Разъем (1-контактный, вывод плюса)
- Реле
- 54-контактный разъем
- 54-контактный разъем
- 54-контактный разъем
Предохранители отвечающие за:
- коммутационный центр в рулевой колонке (SZL)
- панель управления системами помощи водителю
- панель управления освещением
- драйверный модуль светодиодных фар
- задний электронный модуль (REM)
- разъем OBD II, IHKA
- электронный блок наружной ручки двери
- стеклоподъемники
- центральный замок.
Реле:
- электростеклоподъемник водителя
- электростеклоподъемник переднего
- центральный замок
- омыватели фар
- стартер
- рупорный звуковой сигнал
- стеклоочиститель на скорости 1/2.
Блоки в багажном отделении
Общая схема
Один блок находится за обшивкой с правой стороны, около аккумулятора.
Другой по центру под обшивкой. Подробнее в видео, немного ниже.
Ваша точная схема с предохранителями лежит свернутая под полом багажника, вставлена в спец место на блоке с предохранителями сверху (свернутая бумага). Мы предоставляем для ознакомлению одну из версий.
Материал с описанием предохранителей
Отметим за прикуриватель отвечают предохранители номер: 66, 69, 162. Расположены они в разных блоках, а не в одном.
Дополнительная информация
Если возникли вопросы с доступом к представленным блока с предохранителями и реле, посмотри данное видео.
Электросхема бмв ф30
Так же бесплатно выкладываем электросхему для bmw f30 в формате pdf: “скачать”
