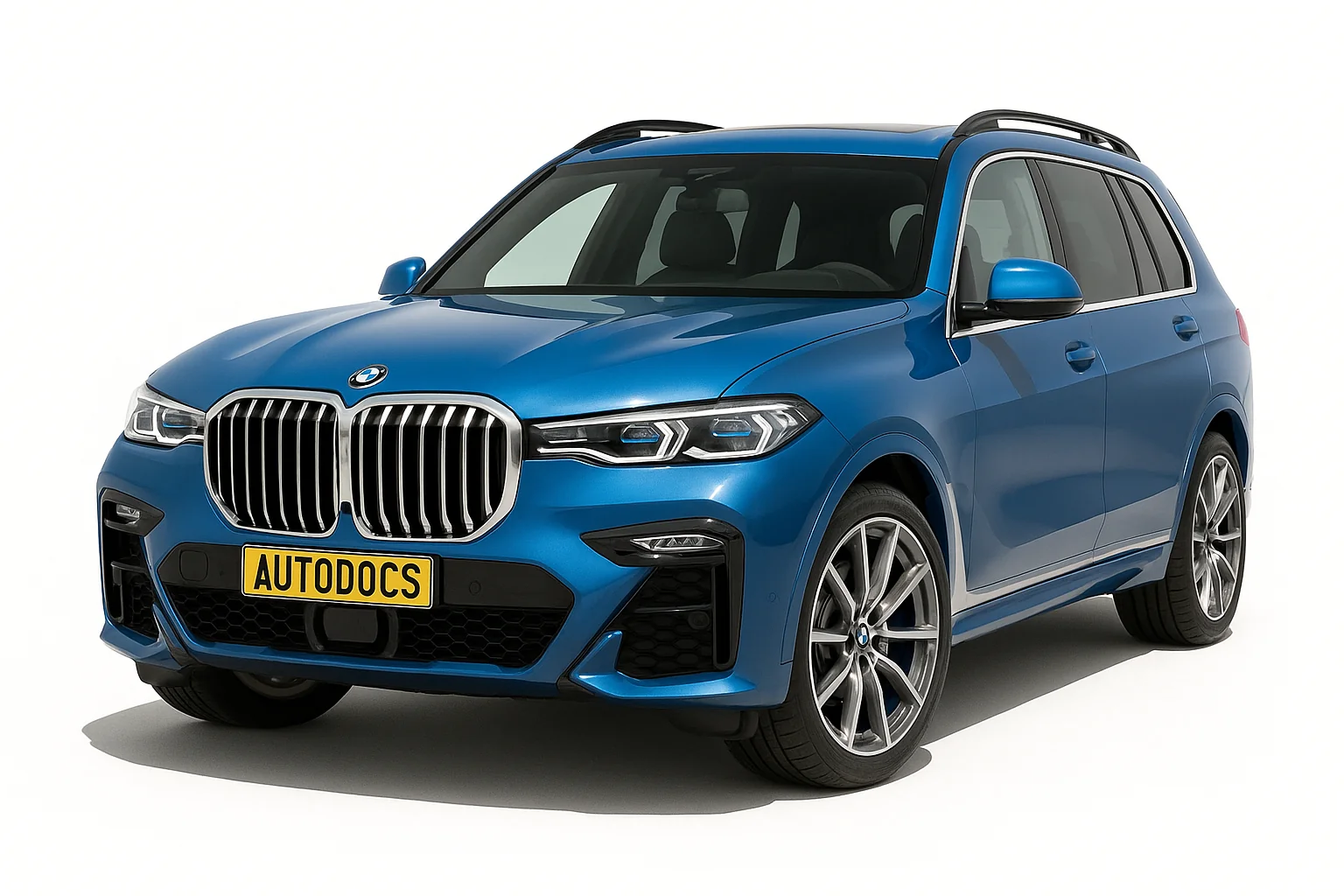

BMW X7 — полноразмерный люксовый кроссовер, выпускавшийся в 2019, 2020, 2021, 2022, 2023 и 2024 годах. В статье рассмотрены расположение блоков реле и предохранителей, схемы, фотографии и назначение элементов оборудования. Отдельно указано, какой предохранитель отвечает за прикуриватель, а также приведены сведения, необходимые для поиска и безопасной замены предохранителей автомобиля BMW.
Содержание
Назначение элементов может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Реклама
Блоки в салоне
Блок со стороны пассажира
С правой стороны под бардачком, находится блок с предохранителями и реле.
| № | A | Описание |
|---|---|---|
| 20 | 30 | Привод стеклоподъемника двери водителя с управляющей электроникой |
| 21 | 30 | Стеклоподъемник двери переднего пассажира с управляющей электроникой |
| 22 | 30 | Задний электро стеклоподъемник со стороны водителя с управляющей электроникой |
| 23 | 30 | Задний электро стеклоподъемник со стороны пассажира с управляющей электроникой |
| 24 | 30 | Левая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 25 | 20 | Функциональный центр на крыше |
| 26 | 20 | Контроллер домена тела |
| 27 | – | |
| 28 | 40 | Динамический контроль устойчивости (DSC) |
| 29 | 15 | Контроллер домена тела |
| 30 | – | |
| 31 | – | |
| 32 | 5 | Панель управления центральной консоли |
| 33 | 5 | Электронный модуль внешней дверной ручки водителя |
| 34 | 5 | Блок управления комбинации приборов |
| 35 | 5 | Вспомогательный блок управления |
| 36 | 5 | Функциональный центр крыши (лампа для чтения карт, внутреннее освещение, окружающее освещение) |
| 37 | 10 | Выходной каскад для двигателя вентилятора заднего отсека (4-зонный кондиционер) |
| 38 | – | |
| 39 | 60 | Контроллер домена тела |
| 40 | 40 | Двигатель вентилятора с выходным каскадом |
| 41 | – | |
| 46 | 20 | Задний прикуриватель, передний прикуриватель (без термоэлектрического подстаканника), термоэлектрический подстаканник |
| 47 | 30 | Модуль стеклоочистителя |
| 48 | – | |
| 49 | 20 | Электрическая регулировка рулевой колонки |
| 50 | 15 | Термоэлектрический подстаканник |
| 51 | 30 | B46, B48, B58, N63: Электронное управление коробкой передач, раздаточная коробка |
| 52 | 20 | Электроника обогрева сиденья переднего пассажира |
| 53 | 30 | Модуль сиденья водителя (с модулем сиденья), блок переключателей регулировки сиденья со стороны водителя (без модуля сиденья) |
| 54 | 20 | Автономный дополнительный отопитель (ШЖ) |
| 55 | 30 | Модуль сиденья переднего пассажира (с модулем сиденья), блок переключателей регулировки положения сиденья переднего пассажира (без модуля сиденья) |
| 56 | 10 | Электронный блок управления подогревом подлокотника со стороны переднего пассажира |
| 57 | 10 | Электронный блок управления подогревом подлокотника со стороны водителя |
| 59 | 5 | USB-разъем № 2, электро – хромное внутреннее зеркало заднего вида |
| 60 | 5 | Подсветка панели отделки центральной задней двери (со стороны водителя), подсветка кармана задней двери (со стороны водителя), подсветка внутренней ручки задней двери (со стороны водителя), подсветка панели отделки задней двери со стороны водителя (сверху), подсветка заднего левого динамика, дополнительный водяной насос ( Дизель) |
| 61 | 5 | Выключатель освещения перчаточного ящика, система камеры водителя, блок управления питанием 48 В (PCU48), аккумулятор 48 В |
| 62 | 5 | Привод рулонных штор панорамной крыши №2 |
| 63 | 5 | Дополнительный аккумулятор, подсветка динамика приборной панели, освежитель воздуха, CD-привод, ионизатор, стартер-генератор 48 В (B57, B58) |
| 64 | 10 | Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-разъем для зарядки, модуль накачки переднего левого сиденья |
| 65 | 10 | Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка пространства для ног сзади (со стороны переднего пассажира), Подсветка задней панели спинки сиденья переднего пассажира, USB-разъем для зарядки № 2, спереди Модуль накачки правого сиденья |
| 66 | 5 | Верхняя центральная подсветка приборной панели, верхняя передняя подсветка приборной панели со стороны пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/пассажира, передняя левая/правая подсветка пространства для ног |
| 67 | 5 | Блок переключателей двери водителя, Блок переключателей сиденья на двери водителя, Подсветка внутренней ручки двери двери водителя, Подсветка панели отделки двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели отделки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | 5 | Наружное зеркало переднего пассажира, Блок переключателей двери пассажира, Подсветка внутренней дверной ручки двери пассажира, Подсветка панели отделки двери переднего пассажира (в центре), Подсветка кармана двери пассажира, Подсветка панели отделки двери переднего пассажира (вверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | 5 | Жалюзи радиатора (верхняя, нижняя) |
| 70 | 5 | Задний распределительный щит, реле отключения электро вентилятора, электро вентилятор |
| 71 | 5 | Камера кругового обзора (с круговой камерой), камера заднего вида |
| 72 | 7,5 | Разъем для зарядки USB № 3 (задняя консоль) |
| 73 | 5 | Блок управления комбинации приборов |
| 74 | 10 | Блок переключателей на рулевой колонке |
| 75 | 10 | Модуль безопасности при столкновении |
| 76 | 15 | Вспомогательный насос охлаждающей жидкости (задний кондиционер) |
| Реле | ||
| R1 | реле Terminal 30B | |
За работу прикуривателя отвечает предохранитель 46.
Блок предохранителей
Отдел с предохранителями установлен в электроном блоке управления BDC (Body Domain Controller), который крепится на правой стойке, под обшивкой салона с правой стороны пассажира.
| № | A | Обозначение |
|---|---|---|
| 1 | 5 | Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство |
| 2 | 7.5 | Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики |
| 3 | 7.5 | Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации |
| 4 | 5 | Электронный модуль внешней ручки двери со стороны пассажира, электронный модуль внешней ручки задней двери со стороны водителя, электронный модуль внешней ручки двери со стороны заднего пассажира, блок управления питанием, блок телематической связи |
| 5 | 20 | Реле блокировки, реле разблокировки (двери, лючок топливного бака) |
| 6 | 20 | Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака) |
Реклама
Блок со стороны водителя
Под панелью приборов со стороны водителя расположен ещё один блок с предохранителями и реле.
Сам блок будет выглядеть примерно вот так.
| № | A | Назначение |
|---|---|---|
| 101 | – | |
| 102 | – | |
| 103 | – | |
| 104 | – | |
| 105 | 7,5 | Электроника электрических машин |
| 106 | – | |
| 107 | 10 | Гибрид: Модуль управления топливным баком под давлением |
| 108 | – | |
| 109 | – | |
| 110 | 5 | Дополнительный электрический обогреватель, подсветка переднего среднечастотного динамика |
| 111 | 5 | Задний распределительный щит |
| 112 | – | |
| 113 | – | |
| 114 | – | |
| 115 | – | |
| 116 | – | |
| 117 | 30 | Гибрид: Автоматическая коробка передач, раздаточная коробка |
| 118 | – | |
| 119 | – | |
| 120 | – | |
| 121 | – | |
| 122 | – | |
| 123 | – | |
| 124 | – | |
| 125 | – | |
| 126 | – | |
| 127 | – | |
| 128 | – | |
| 129 | – | |
| 130 | – | |
| 131 | – | |
| Реле | ||
| R1 | – | |
| R2 | реле Terminal 30B | |
Блоки в багажнике
Реклама
Основной блок
В багажном отсеке, с правой стороны под защитной крышкой находится основной блок предохранителей и реле.
| № | A | Обозначение |
|---|---|---|
| 200 | – | |
| 201 | – | |
| 202 | – | |
| 203 | 7,5 | Заслонка выхлопа с электроприводом (B46, B46, B58, N63, S63), заслонка выхлопа с электроприводом №2 (N63, S63) |
| 204 | 5 | Контроль наклона шкворня заднего моста, датчик AUC, регулируемая блокировка дифференциала заднего моста |
| 205 | – | |
| 206 | – | |
| 207 | 5 | Передний левый/ правый боковой радарный датчик ближнего радиуса действия, задний левый /правый радарный датчик ближнего действия, дополнительная дополнительная система |
| 208 | 5 | Электромеханический усилитель руля |
| 209 | 5 | Передний радарный датчик дальнего действия (активный круиз-контроль (высокая версия)), передний радарный датчик (базовый круиз-контроль (высокая версия)), передняя электрическая активная стабилизация крена, задняя электрическая активная стабилизация крена |
| 210 | 5 | Электроника управления электрическим топливным насосом |
| 211 | 5 | Электронный модуль ночного видения (BMW Night Vision) |
| 212 | 15 | головное устройство |
| 213 | 15 | Розетка для прицепа |
| 214 | 5 | Бустер |
| 215 | 10 | Развлекательная программа для пассажиров задних сидений |
| 216 | 5 | Лоток для беспроводной зарядки Антенный усилитель |
| 217 | 40 | Бустер |
| 218 | 12 | Подключение 12В №2 (багажное отделение) |
| 219 | – | |
| 220 | 30 | Аудио модуль приемника |
| 221 | – | |
| 222 | – | |
| 223 | – | |
| 224 | 20 | Платформа вертикальной динамики (Executive Drive Pro) |
| 225 | – | |
| 226 | 40 | Функциональный модуль задней двери |
| 227 | 30 | Блок управления селективным каталитическим восстановлением (SCR) |
| 228 | – | |
| 229 | – | |
| 230 | 30 | Правая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 231 | Обогрев заднего стекла | |
| 232 | – | |
| 233 | – | |
| 234 | – | |
| 235 | – | |
| 236 | – | |
| 237 | – | |
| 238 | – | |
| 239 | – | |
| 240 | 20 | Модуль трейлера |
| 242 | – | |
| 243 | – | |
| 244 | 5 | Приемник дистанционного управления, обнаружение утечки естественного вакуума, сирена с датчиком сигнала тревоги наклона, блок высоковольтной батареи (гибридный), газогенератор с защитной клеммой батареи (с двойной системой хранения, с системой 48 В) |
| 245 | – | |
| 246 | – | |
| 247 | 15 | Электроника управления противоскользящими рельсами |
| 248 | – | |
| 249 | 10 | Автоматический доводчик двери пассажира |
| 250 | 5 | Внутреннее освещение, подсветка косметического зеркала, освещение стеклянного люка |
| 251 | 10 | Автоматический доводчик двери водителя |
| 252 | 5 | Вспомогательная батарея |
| 253 | 7,5 | Помощник при парковке, автоматический задний кондиционер, система помощи при вождении на основе камеры, переключатель обогрева заднего правого сиденья, переключатель обогрева заднего левого сиденья |
| 254 | 5 | Освещение багажного отделения, кнопка крышки багажника для нижней части крышки багажника, кнопка крышки багажника на внутренней стороне крышки багажника |
| 255 | 5 | Блок переключателей багажного отделения |
| 256 | 10 | Привод автоматического доводчика со стороны заднего пассажира |
| 257 | 5 | Подсветка заднего правого динамика, подсветка кармана двери заднего пассажира, подсветка внутренней ручки двери со стороны заднего пассажира, подсветка панели отделки центральной двери со стороны заднего пассажира, подсветка панели отделки верхней задней двери пассажира, левый/правый реверсивный электромоторный автоматический барабан |
| 258 | 10 | Задний привод с автоматическим доводчиком со стороны водителя |
| 259 | 15 | Блок управления селективным каталитическим восстановлением (SCR) |
| 260 | 10 | Автоматическое плавное закрывание левой нижней двери багажника |
| 261 | 5 | Номер разъема для зарядки USB: 4 и 5 (третий ряд сидений) |
| 262 | 5 | Контроллер, кнопка самовыравнивающейся подвески, лоток для беспроводной зарядки, подсветка центральной консоли, подсветка переднего центрального подлокотника |
| 263 | 10 | Автоматическое плавное закрывание правой нижней двери багажника |
| 264 | 10 | Крышка багажника/замок багажника |
| 265 | 30 | Регулируемая блокировка дифференциала заднего моста |
| 266 | 20 | Модуль трейлера |
| 267 | 30 | Модуль трейлера |
| 268 | – | |
| 269 | 30 | Модуль заднего сиденья со стороны водителя |
| 270 | 30 | Электроника управления электрическим топливным насосом |
| 271 | 30 | с модулем сиденья: Модуль бокового сиденья заднего пассажира |
| 30 | без модуля сиденья: модуль обогрева заднего сиденья со стороны пассажира, модуль обогрева заднего сиденья со стороны водителя | |
| 272 | – | |
| 273 | – | |
| 274 | 30 | Электроника обогрева сидений в третьем ряду сидений |
| 276 | – | |
| 277 | – | |
| 278 | 5 | Гибрид: Контроллер зарядки для вспомогательной батареи |
| 279 | 5 | Бесконтактная электроника оценки открывания багажника |
| 280 | 5 | Удобная зарядка электроники |
| 281 | – | |
| 282 | – | |
| 283 | – | |
| 284 | – | |
| 285 | – | |
| 286 | – | |
| 287 | – | |
| 288 | – | |
| 289 | 20 | Модуль трейлера |
| 290 | – | |
| 291 | – | |
| 292 | – | |
| 293 | – | |
| 294 | – | |
| 295 | – | |
| 296 | – | |
| Реле | ||
| R1 | реле Terminal 30B | |
Сверяйте назначение со своей схемой, на буклете.
Блок силовых предохранителей
Находится так же справа, под обшивкой.
| № | A | Описание |
|---|---|---|
| 500 | 50 | Бустер |
| 501 | 250 | Задний распределитель питания (багажный блок предохранителей) |
| 502 | 250 | Передний правый распределительный блок питания (блок предохранителей в салоне № 2) |
| 503 | 40 | Управление дополнительным обогревом 3-го ряда сидений |
| 504 | 60 | Контроллер домена тела |
| 505 | 100 | Передний левый распределительный щит |
| 506 | 80 | Регулятор наклона цапфы заднего моста (встроенное активное рулевое управление) |
| 508 | 60 | кроме гибрида: блок управления мощностью |
| 60 | Гибрид: Контроллер зарядки для вспомогательной батареи | |
| 510 | 40 | Электронный контроль дорожного просвета |
Реклама
Блоки под капотом
Если один из предохранителей неисправен в данном блоке, необходимо заменить весь модуль питания.
Дополнительный блок
| № | A | Обозначение |
|---|---|---|
| 400 | 80 | Вентилятор 400 Вт, 600 Вт: реле отключения электрического вентилятора |
| 125 | Fan 850W: Реле отключения электрического вентилятора | |
| 150 | Fan 1000W: Реле отключения электрического вентилятора | |
| 401 | 150 | Электромеханический усилитель руля |
| 402 | 100 | Передний электрический дополнительный обогреватель |
| 403 | – | |
| 404 | 80 | Система динамического контроля устойчивости (DSC) |
| 405 | – | |
| 406 | 125 | Встроенный модуль питания |
Встроенный модуль питания
| № | A | Назначение |
|---|---|---|
| 1 | 7,5 | N63: датчик уровня масла, клапан регулировки давления масла, запорный клапан всей цепи отопителя |
| 7,5 | S63: клапан управления давлением масла | |
| 7,5 | B48, B58: датчик уровня масла, клапан регулирования давления масла, модуль управления подогревом | |
| 7,5 | B47, B57: датчик уровня масла, клапан управления давлением масла, клапан управления количеством топлива | |
| 2 | 5 | N63, B48, B58, S63: насос охлаждающей жидкости турбонагнетателя |
| 5 | B57: Электромагнитный клапан охлаждения поршня | |
| 3 | 10 | N63: Элемент переключения насоса охлаждающей жидкости |
| 10 | S63: Термостат с картой характеристик | |
| 10 | B48: Запорный клапан расширительного бачка охлаждающей жидкости | |
| 10 | B47, B57: Переключающий клапан опоры двигателя, кислородный датчик после каталитического нейтрализатора | |
| 4 | 15 | N63 (M50i): продувочный клапан 1 и 2 |
| 15 | B48, B58: обогреватель вентиляции двигателя, запорный клапан линии продувочного воздуха (кроме системы рекуперации) | |
| 15 | B47, B57: кислородный датчик перед каталитическим нейтрализатором | |
| 5 | 20 | N63: характеристика термостата, лямбда-зонд перед каталитическим нейтрализатором, лямбда-зонд после каталитического нейтрализатора |
| 20 | S63: Лямбда-зонд перед каталитическим нейтрализатором, лямбда-зонд после каталитического нейтрализатора, лямбда-зонд после каталитического нейтрализатора №2 | |
| 20 | B48, B58: кислородный датчик перед каталитическим нейтрализатором, кислородный датчик после каталитического нейтрализатора, продувочный клапан (с дополнительным объемом, RDE) | |
| 20 | B57 TOP: Перепускной клапан перепускной пластины компрессора, преобразователь давления заслонки управления турбиной | |
| 20 | B57S: Переключающий клапан приводной заслонки компрессора высокого давления, переключающий клапан управляющей заслонки турбины | |
| 20 | B47: Клапан переключения перепускной пластины компрессора, запорный клапан охлаждающей жидкости для турбокомпрессора ступени низкого давления | |
| 6 | 15 | N63, B48, B58: Насос охлаждающей жидкости в низкотемпературном контуре охлаждающей жидкости |
| 20 | B57: Преобразователь давления для перепускного клапана, перепускной клапан компрессора низкого давления, переключающий клапан насоса охлаждающей жидкости (кроме B57S), перепускной клапан перепускной заслонки охладителя рециркуляции отработавших газов, датчик окиси азота перед каталитическим нейтрализатором SCR, датчик окиси азота после каталитического нейтрализатора SCR | |
| 7 | 15 | N63: кислородный датчик №2 перед каталитическим нейтрализатором, кислородный датчик №2 после каталитического нейтрализатора |
| 15 | S63: Лямбда-зонд перед каталитическим нейтрализатором №2, лямбда-зонд после каталитического нейтрализатора №2, лямбда-зонд после каталитического нейтрализатора №2 | |
| 15 | B47, B57: Датчик твердых частиц в дизельном топливе, заслонка рециркуляции отработавших газов низкого давления | |
| 8 | 15 | N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 10 | B47, B57: цифровая электронная система управления дизельным двигателем (DDE), обогреватель сапуна двигателя, клапан регулирования давления в рампе | |
| 9 | 20 | B48, B58: насос охлаждающей жидкости в низкотемпературном контуре охлаждающей жидкости |
| 10 | 30 | N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 30 | B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 11 | 20 | N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 12 | 30 | N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
| 40 | B47, B57: подогрев топливного фильтра | |
| 13 | 20 | N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
| 15 | B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 14 | 40 | N63, B48, B58, S63: цифровая электронная система управления двигателем (DME) |
| 40 | B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 15 | 40 | N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
| 40 | B48, B58: масляный насос коробки передач | |
| 30 | B47, B57: цифровая электронная система управления дизельным двигателем (DDE) | |
| 16 | – | |
| 17 | 20 | S63: Насос охлаждающей жидкости 3 в низкотемпературном контуре охлаждающей жидкости |
| 18 | 10 | N63, S63: электромагнитный привод VANOS впускных/выпускных клапанов, клапан вентиляции топливного бака |
| 10 | B48, B58: цифровая электронная система управления двигателем (DME), впускной/выпускной электромагнитный привод VANOS, клапан вентиляции топливного бака | |
| 19 | 10 | N63, S63: Впускной/выпускной электромагнитный привод VANOS № 2, клапан вентиляции топливного бака № 2 |
| 20 | 15 | N63, S63: цифровая электронная система управления двигателем (DME) № 2 |
Бензиновые двигатели
B48 – 2.0L (xDrive30i)
B58 – 3.0L (xDrive40i, sDrive40i and Hybrid xDrive45e)
N63 – 4.4L V8 (xDrive50i and M50i)
S63 – 4.4L V8 (M & M Competition)
Дизельные двигатели
B47 – 2.0L (xDrive25d)
B57 – 3.0L (xDrive30d, xDrive40d & M50d)
