Bmw f30 – siguranțe și blocuri de relee

A șasea generație a seriei 3 BMW a fost lansată în 2012 sub denumirea F30. Gama completă include sedanul F30, break-ul F31 și F34 – modelul cu plafon înclinat. Această serie a fost produsă în anii 2013, 2014, 2015, 2016, 2017, 2018. Vă prezentăm informații despre locațiile siguranțelor bmw f30 și blocurilor de relee, precum și schema electrică generală pentru BMW seria 3.

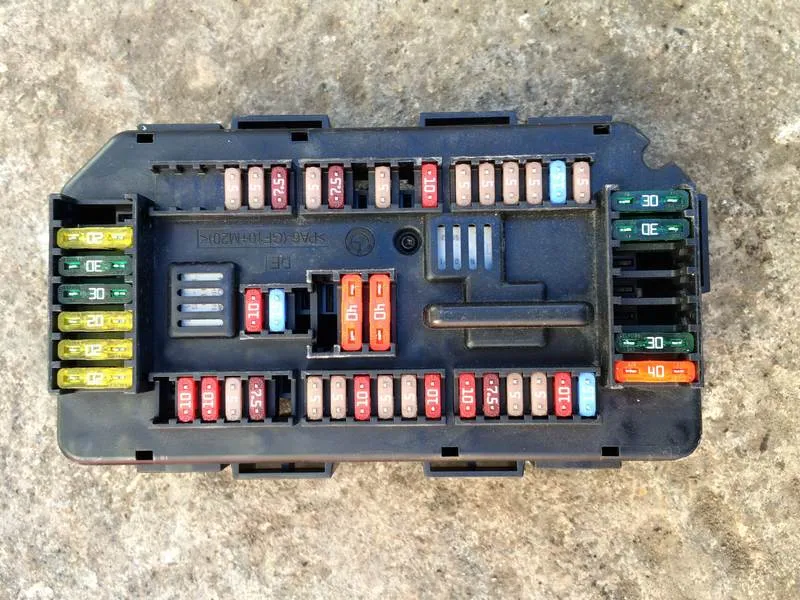

Bloc de relee și siguranțe din compartimentul motor

Acesta se află în partea dreaptă, mai aproape de parbriz. Pentru acces, îndepărtați capacul de protecție.

Arată astfel.

Tabel cu descrierea

Descrierea completă a elementelor din schemă se găsește la sfârșitul articolului.

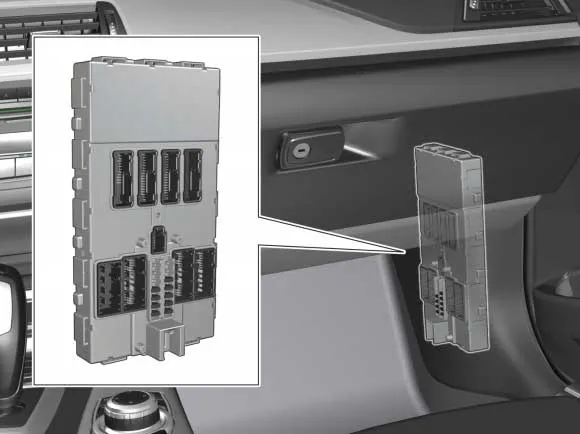

Blocul din habitaclu BMW F30

Acesta este amplasat pe montantul față, de partea pasagerului.

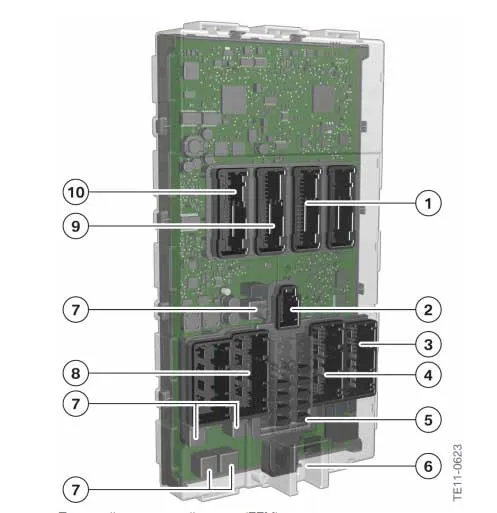

Schema

Denumire

1. Conector cu 54 de pini
2. Conector cu 12 pini
3. Conector cu 42 de pini
4. Conector cu 54 de pini
5. Siguranțe
6. Conector (1 pin, bornă plus)
7. Relee
8. Conector cu 54 de pini
9. Conector cu 54 de pini
10. Conector cu 54 de pini

Siguranțele care deservesc:

• centrul de comandă din coloana de direcție (SZL)
• panoul de comandă al sistemelor de asistență pentru șofer
• panoul de comandă a iluminării
• modulul driver pentru farurile cu LED
• modulul electronic posterior (REM)
• conectorul OBD II, IHKA
• modulul electronic al mânerului exterior al ușii
• geamurile electrice
• închiderea centralizată.

Relee:

• geam electric șofer
• geam electric față
• închidere centralizată
• spălătoare faruri
• demaror
• claxon
• ștergător de parbriz la viteza 1/2.

Blocuri din portbagaj

Schema generală

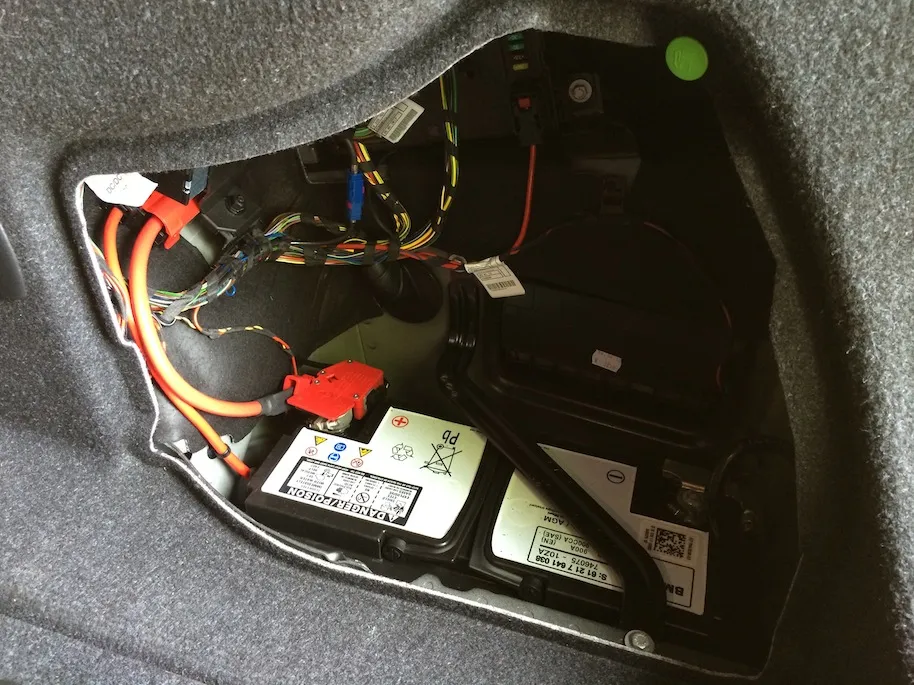

Un bloc se află sub mocheta din partea dreaptă, lângă baterie.

Celălalt este centrat, sub mocheta. Mai multe detalii în videoclipul de mai jos.

Schema exactă cu siguranțe se află pliată sub podeaua portbagajului, introdusă într-un loc special pe blocul de siguranțe de sus (hârtie pliată). Noi oferim spre cunoștință una dintre versiuni.

Material cu descrierea siguranțelor

Menționăm că pentru brichetă sunt responsabile siguranțele numărul: 66, 69, 162. Acestea sunt amplasate în blocuri diferite, nu într-unul singur.

Informații suplimentare

Dacă apar probleme cu accesul la blocurile de siguranțe și relee prezentate, vizionați acest videoclip.

Schema electrică BMW F30

De asemenea, oferim gratuit schema electrică pentru bmw f30 în format pdf: „descarcă”
