Prima generație BMW X3 a fost produsă în 2003, 2004, 2005, 2006, 2007, 2008, 2009 și 2010. Această generație este denumită E83. Vă propunem să consultați informațiile despre toate siguranțele și releele bmw x3 e83 cu descriere detaliată în limba română. Menționăm separat siguranța brichetei și manualul de utilizare.
Cuprins
Bloc cu siguranțe și relee în compartimentul motor bmw e83

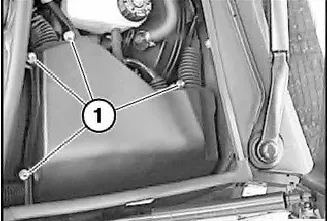

Acesta este situat în stânga, la capătul spațiului sub capotă. Este protejat de un capac. Elementele de fixare pentru acces sunt marcate în imagine.
Publicitate
Tabel cu descrierea elementelor blocului
| 1 | Unitatea electronică de comandă a motorului |
| 2 | Unitatea electronică de comandă a cutiei de viteze |
| 3 | Releul bobinei de aprindere — 2,0 benzină (N46) |
| 4 | Releul sistemului de gestionare a motorului — benzină |
| 5 | Releul lămpilor de marșarier |
| 6 | — |
| 7 | Releul sistemului de gestionare a motorului — Diesel |
| 8 | Releul motorului electric al ștergătoarelor de parbriz |
| F1 | (20A) Componentele sistemului de gestionare a motorului |
| F2 | (20A) Gestionarea motorului |
| F3 | (20A) Componentele sistemului de gestionare a motorului, releul lămpii(lor) de marșarier — 2,5 benzină (M54) |
| F4 | (10A) Sistemul de gestionare a motorului, sistemul ABS |
| F5 | (30A) Releul bobinei de aprindere — 2,0 benzină (N46) |
Pe partea opusă se mai află câteva elemente:
| F102 | (80A) Conector (jumper) — 2,0/2,5 benzină (M54, N46) |
| F105 | (50A) Contactul de pornire |
| F106 | (50A) Contactul de pornire, unitatea de comandă a iluminatului |
| F107 | (50A) Unitatea de comandă a iluminatului, unitatea de comandă a instalației electrice a remorcii |
Blocurile de siguranțe și relee din habitaclul bmw x3 e83
Blocul principal de siguranțe
Acesta se află în torpedou. Pentru acces, trebuie să rotiți cele două elemente de fixare ale capacului.
Publicitate

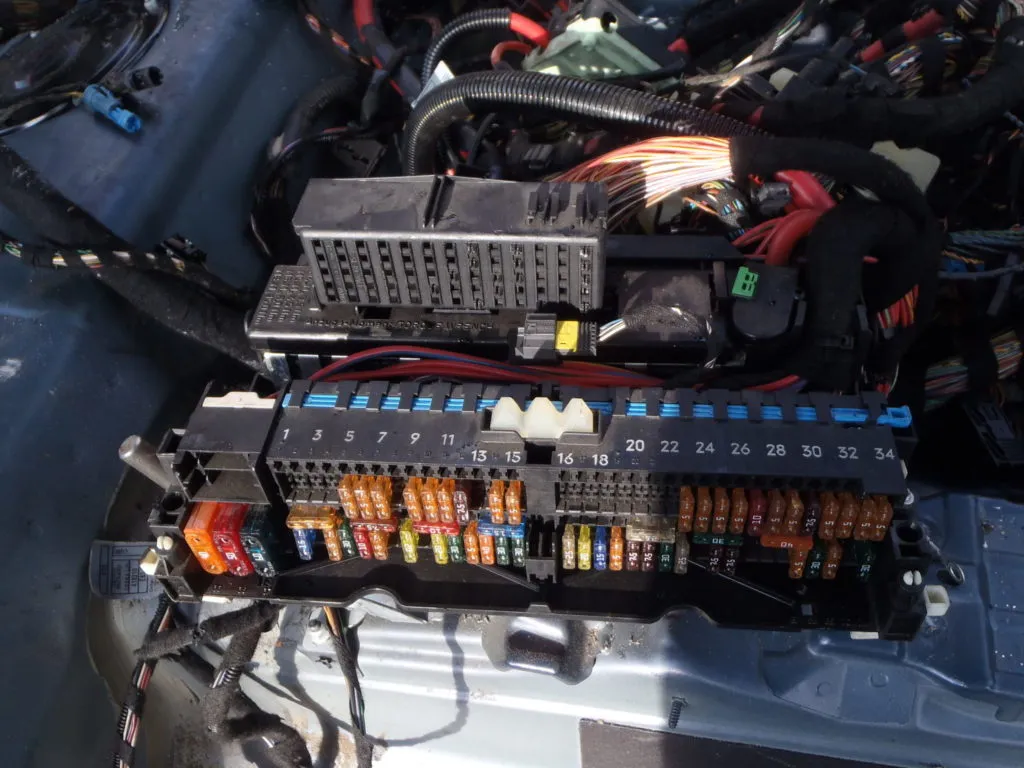

În locul deschis, veți vedea blocul propriu-zis și specificația cu amplasarea actuală a siguranțelor în 2 rânduri.
Tabel cu decodificarea în limba română
| 1 | — |
| 2 | — |
| 3 | — |
| 4 | — |
| 5 | (5A) Claxonul |
| 6 | (5A) Lămpile de iluminare a oglinzilor de machiaj |
| 7 | (5A) Sistemul audio/sistemul de navigație/telefonul, sistemul audio (09/05—>) |
| 8 | — |
| 9 | (5A) Întrerupătorul lămpilor de frână (senzorul poziției pedalei de frână), senzorul poziției pedalei de ambreiaj, întrerupătorul de iluminat, unitatea de comandă multifuncțională, unitatea de comandă a echipamentului electric al coloanei de direcție |
| 10 | (5A) Unitatea de comandă a combinatiei de instrumente |
| 11 | (5A) Unitatea electronică de comandă SRS |
| 12 | (7,5A) Comutatorul multifuncțional – consola centrală |
| 13 | — |
| 14 | (5A) Unitatea electronică de comandă a imobilizatorului |
| 15 | (5A) Senzorul de lumină solară, senzorul de ploaie, ștergătorul/spălătorul de lunetă |
| 16 | — |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | — |
| 22 | (5A) Unitatea electronică de comandă a motorului — Diesel |
| 23 | (5A) Unitatea de comandă a corectorului farurilor |
| 24 | (5A) Oglinda interioară retrovizoare, unitatea de comandă a sistemului de parcare |
| 25 | (5A) Acționarea electrică a oglinzii retrovizoare de pe ușă (partea pasagerului), încălzitorul duzelor spălătorului de parbriz (03/04) |
| 26 | (5A) Bricheta, unitatea de comandă a cutiei de transfer |
| 27 | (10A) Senzorul de cuplare a treptei de marșarier, releul lămpilor de marșarier |
| 28 | (5A) Sistemul de climatizare/încălzire, releul încălzitorului lunetei |
| 29 | (5A) Unitatea electronică de comandă a motorului, releul bobinei de aprindere |
| 30 | (7,5A) Conectorul de diagnostic, senzorul nivelului uleiului de motor, preîncălzitorul combustibilului (Diesel), unitatea electronică de comandă a cutiei de viteze |
| 31 | (5A) Unitatea de comandă a echipamentului electric al ușii șoferului |
| 32 | (5A) Întrerupătorul de iluminat (09/06) |
| 33 | (5A) Comutatorul multifuncțional al consolei centrale |
| 34 | (5A) Unitatea de comandă a combinatiei de instrumente, unitatea de comandă a pompei de combustibil |
| 35 | (40A) Unitatea electronică de comandă ABS — cu sistem DSC |
| 36 | (60A) Preîncălzitorul combustibilului, releul pompei sistemului de alimentare cu aer pentru evacuare |
| 37 | (60A) Motorul electric al ventilatorului sistemului de răcire |
| 38 | (15A) Releul farurilor de ceață |
| 39 | (5A) Unitatea de comandă a telefonului, unitatea de comandă a interfeței telefonului, antena de telefon (^09/05) |
| 40 | (5A) Senzorul poziției volanului, lampa de iluminare a selectorului cutiei automate de viteze |
| 41 | (30A) Sistemul audio, amplificatorul sistemului audio |
| 42 | (10A) Sistemul audio/sistemul de navigație, CD-changer-ul, afișajul multifuncțional, tunerul TV |
| 43 | (5A) Conectorul de diagnostic (DLC), unitatea de comandă multifuncțională |
| 44 | (20A) Conectorul instalației electrice a remorcii |
| 45 | (20A) Ștergătorul cu funcționare intermitentă (spate) |
| 46 | (20A) Unitatea de comandă a acționării electrice a trapării |
| 47 | (20A) Siguranța brichetei bmw e83, conectorul de alimentare pentru echipamente suplimentare |
| 48 | (30A) Unitatea de comandă multifuncțională |
| 49 | (5A) Unitatea antenei, unitatea de comandă multifuncțională |
| 50 | (40A) Motorul electric al ventilatorului sistemului de climatizare/încălzire |
| 51 | (30A) Releul pompei spălătorului de faruri |
| 52 | (30A) Unitatea de comandă multifuncțională |
| 53 | (25A) Unitatea electronică de comandă ABS — cu sistem DSC |
| 54 | (20A) Unitatea de comandă a pompei de combustibil, releul pompei de combustibil |
| 55 | (15A) Releul claxonului |
| 56 | (5A) Unitatea electronică de comandă a cutiei de viteze (^03/07) |
| 57 | (7,5A) Unitatea de comandă a echipamentului electric al ușii (partea șoferului), senzorul poziției oglinzilor retrovizoare, întrerupătorul geamului electric |
| 58 | (7,5A) Unitatea de comandă a corectorului farurilor (^03/07) |
| 59 | (30A) Releul motorului electric al ștergătoarelor de parbriz |
| 60 | (25A) Unitatea de comandă multifuncțională |
| 61 | (30A) Comutatorul multifuncțional al consolei centrale |
| 62 | (7,5 A) Încălzitorul suplimentar |
| 63 | (7,5A) Releul ambreiajului electromagnetic al compresorului de aer condiționat |
| 64 | — |
| 65 | (30A) Unitatea de comandă a acționării electrice a scaunului șoferului, întrerupătorul pompei de reglare a suportului lombar al scaunului șoferului (03/07) |
| 66 | (10A) Contactul de pornire |
| 67 | (5A) Senzorul de înclinare a vehiculului (sistemul antifurt), semnalul sonor al sistemului antifurt, senzorul de modificare a volumului (sistemul antifurt), imobilizatorul, oglinda interioară retrovizoare |
| 68 | (30A) Releul încălzitorului lunetei |
| 69 | (5A) Unitatea de comandă a servodirecției, unitatea de comandă a sistemului de monitorizare a presiunii în anvelope |
| 70 | (30A) Unitatea de comandă a acționării electrice a scaunului pasagerului, întrerupătorul pompei de reglare a suportului lombar al scaunului pasagerului (^03/07) |
| 71 | (30A) Unitatea de comandă multifuncțională |
Pentru brichetă răspunde siguranța numărul 47 – 20A.
Blocul cu relee
După cum se vede în fotografie, blocul în sine este foarte mare. Pe acesta se află și releele.
Publicitate

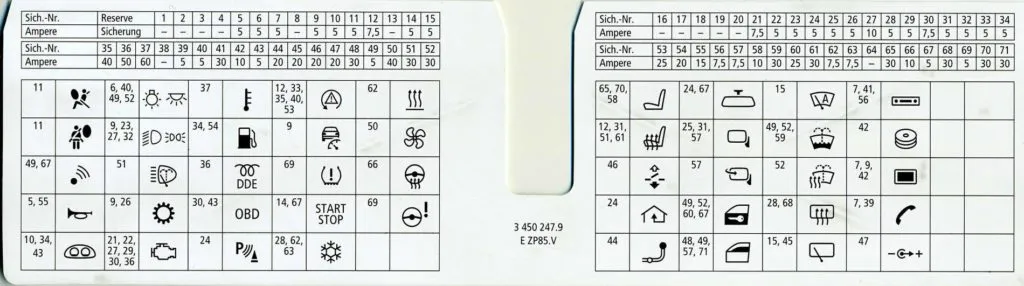

schema generală a blocului
Denumire
| 1 | Releul claxonului |
| 2 | Releul farurilor de ceață |
| 3 | Releul ambreiajului electromagnetic al compresorului de aer condiționat |
| 4 | Releul pompei de combustibil |
| 5 | — |
| 6 | Releul pompei sistemului de alimentare cu aer pentru evacuare |
| 7 | Releul pompei spălătorului de faruri |
| 8 | Unitatea de comandă a corectorului farurilor |
| 9 | Unitatea de comandă a servodirecției |
| 10 | Unitatea de comandă multifuncțională 1 — Funcții: Sistem antifurt, spălătoare de faruri, oglindă interioară retrovizoare, ștergător/spălător de lunetă, ștergător/spălător de parbriz |
Relee în compartimentul de bagaje
Acestea sunt amplasate în diferite locuri. De exemplu, releul încălzitorului lunetei se află sub mocheta din dreapta.
Publicitate
Altele se află în zona bateriei pentru protecția întregului circuit.
| F108 | (250А) Blocul de siguranțe/relee 1 al planșei de bord — siguranțele F35-F63/F65-F71, blocul de siguranțe/relee 2 al planșei de bord — siguranțele F102/F104-F107 |
| F109 | (40А) Blocul de siguranțe/relee din compartimentul de bagaje 2 — siguranța F80 — fără amplificator sistem audio cu difuzoare stereo |
| F203 | (100А) Releul sistemului de gestionare a motorului — Diesel |
| F80 | (40А) Unitatea de comandă a cutiei de transfer |
| F81 | (30А) Amplificatorul semnalului de ieșire al sistemului audio |
Manual de utilizare
Mai multe informații despre BMW X3 E83 pot fi obținute descărcând instrucțiunea completă în limba română.
