BMW f01/f02 siguranțe și relee

A cincea generație a Seriei 7 BMW este desemnată prin indicele caroseriei – F01 / F02 (versiunea lungă), o serie separată fiind denumită Alpina B7. Acest automobil a fost produs în anii 2008, 2009, 2010, 2011, 2012, 2013, 2014 și 2015. În acest material va fi prezentată schema de alimentare electrică și siguranțele bmw f01/02.

Prezentare generală a sistemului de alimentare electrică

Schema generală arată astfel.

1. Alternator;
2. Borna pozitivă a bateriei;
3. Distribuitor de curent în compartimentul motor;
4. Compartimentul electronicii de comandă din compartimentul motor;
5. Suportul frontal de siguranțe din spatele torpedoului;
6. Suportul posterior de siguranțe din partea dreaptă a compartimentului de bagaje;
7. Bateria;
8. Demaror.

Schema electrică

Puteți obține informații complete studiind cartea cu schemele electrice ale vehiculului: „descărcare”.

Pe BMW F01/F02 sunt instalate două blocuri de siguranțe separate. În distribuitoarele de curent din compartimentul motor nu există siguranțe. Suportul frontal de siguranțe este situat lângă torpedou, iar cel posterior – în partea dreaptă a compartimentului de bagaje.

Blocul de siguranțe din habitaclu BMW f01/02

Acesta se află în torpedou (sau numit și cutie de mănuși).

În același loc ar trebui să se afle informațiile actuale privind amplasarea siguranțelor pentru modelul dumneavoastră, sub formă de fișă de hârtie. În funcție de echipare și de anul de fabricație, amplasarea poate diferi de informațiile prezentate.

1. Suportul frontal de siguranțe;
2. Blocul electronic JBE.

Acesta arată astfel.

Schema generală a blocului

Releele sunt marcate cu pătrate: releu claxon, releu ștergător parbriz și altele.

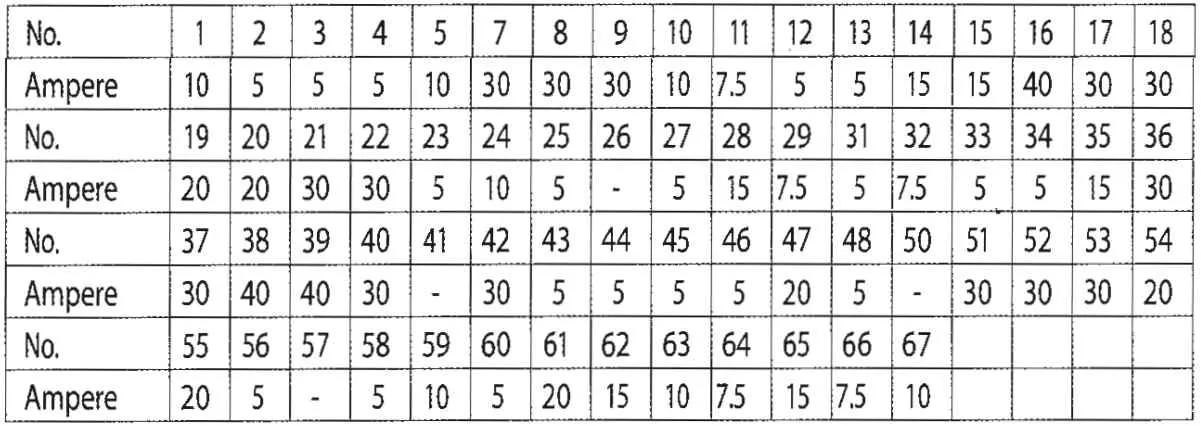

Tabel cu decodificarea elementelor

Menționăm separat: pentru brichetă răspund siguranțele 54, 65, 147, 176. Jumătate dintre acestea se află în compartimentul de bagaje.

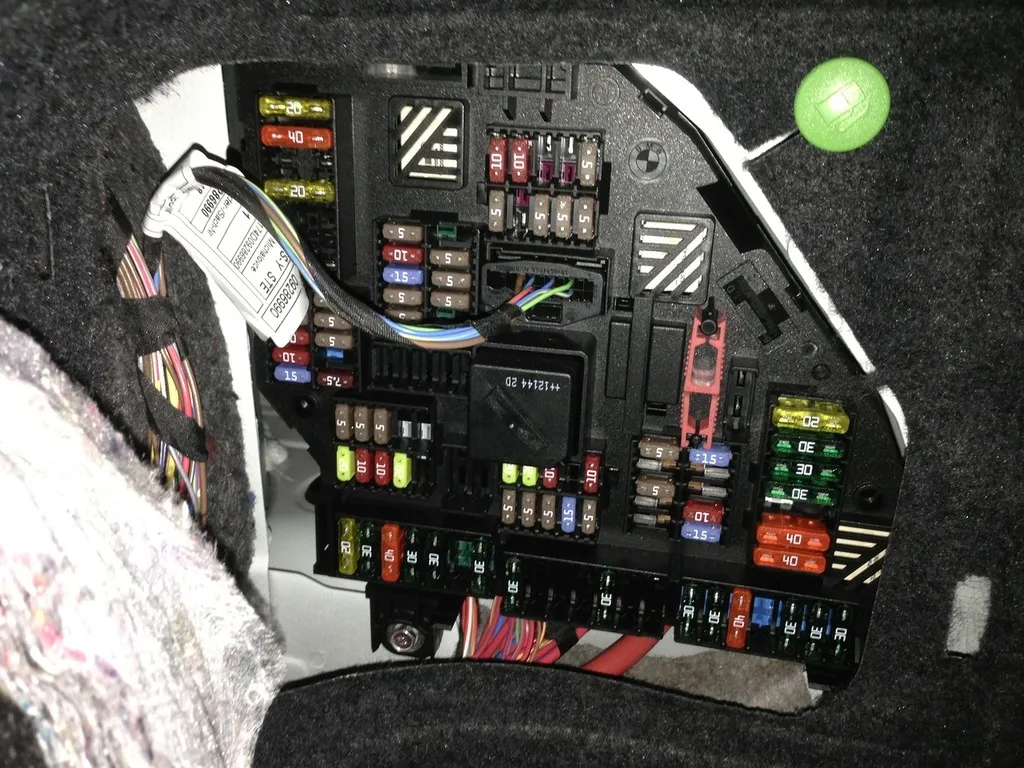

Blocul de siguranțe din compartimentul de bagaje BMW f01/02

Datorită numărului mare de consumatori și blocuri de comandă din compartimentul de bagaje, pe F01/F02 este instalat un suport suplimentar de siguranțe. Acesta se află în partea dreaptă, sub ornamentația interioară.

Alături de siguranțe, în acesta sunt introduse sau lipite pe placă și câteva relee.

1. Releu contact 30B (insertat);
2. Releu contact 30F (lipit);
3. Releu contact 15N (lipit);
4. Releu pentru încălzirea lunetei (lipit).

Descrierea elementelor

Înlocuirea siguranței brichetei

În acest videoclip puteți vedea, ca exemplu, locațiile blocurilor și înlocuirea siguranței brichetei.

Manual de utilizare

În final, vă oferim posibilitatea să descărcați manualul complet de utilizare pentru BMW f01/02, în cazul în care au rămas întrebări.
