Prima generație BMW X5 E53 a intrat în producție în 1999. Acest vehicul a fost fabricat în anii 2000, 2001, 2002, 2003, 2004, 2005 și 2006. Vă prezentăm schemele blocurilor de relee și siguranțe pentru BMW E53, cu descriere, precum și traducerea mesajelor de eroare de pe tabloul de bord în limba română și manualul complet de utilizare.
Atribuirea siguranțelor și releelor poate diferi de cea prezentată. Verificați atribuirea actuală a elementelor din blocuri conform schemelor dumneavoastră din specificații (broșuri).
Cuprins
Blocul principal de siguranțe din habitaclu BMW E53
În habitaclu, blocul principal de siguranțe și relee se află în torpedou (cutia de mănuși), sub capacul de protecție. Pentru a avea acces, deschideți torpedoul.
Apoi, deconectați cele 2 cleme de fixare ale capacului din spate din plastic (stânga și dreapta).
Va apărea un bloc aproximativ ca acesta, unde toate siguranțele sunt dispuse în 2 rânduri. Al treilea rând orizontal – elemente de rezervă.
Pe capac se află de obicei clestele pentru siguranțe și broșura cu denumirile.
Schema generală de amplasare
Tabel cu descrierea
| 1 | 5A Conector bus de date, combinatie de instrumente |
| 2 | 5A Unitatea de comandă a iluminatului |
| 3 | 5A Sistem de încălzire/ aer condiționat (02/01) |
| 4 | 5A Releul bobinei de aprindere |
| 5 | 7,5A Generator, senzor nivel ulei motor, motor electric ventilator răcire bloc siguranțe/relee |
| 6 | 5A Oglindă retrovizoare interioară, unitate de comandă sistem parcare (02/04), unitate de comandă sistem monitorizare presiune pneuri |
| 7 | 5A Releul bobinei de aprindere |
| 8 | 5A Iluminare combinatie instrumente |
| 9 | 5A Sistem SRS, întrerupător lumini stop (senzor poziție pedală frână), unitate de comandă iluminat |
| 10 | 15A Claxon |
| 11 | 5A Imobilizator |
| 12 | 5A Iluminare combinatie instrumente, senzor poziție volan |
| 13 | 5A Sistem antifurt, oglindă retrovizoare interioară |
| 14 | 5A Unitate de comandă multifuncțională 1 |
| 15 | 5A Unitatea de comandă a sistemului de monitorizare a presiunii în pneuri (02/04) |
| 16 | 5A Contact de pornire |
| 17 | 5A Unitatea de comandă a iluminatului interior |
| 18 | — |
| 19 | — |
| 20 | 30A Unitatea de comandă a echipamentului electric al ușii șoferului |
| 21 | 30A Acționare electrică scaune |
| 22 | — |
| 23 | — |
| 24 | 30A Unitatea de comandă a echipamentului electric al ușii pasagerului |
| 25 | 25A Conector încărcare, brichetă |
| 26 | 30A Releu circuite principale aprindere |
| 27 | 20A Unitate de comandă multifuncțională 1 |
| 28 | 30A Spălător faruri |
| 29 | 10A Airbag |
| 30 | — |
| 31 | 5A Gestionare motor |
| 32 | 5A Releu circuite principale, unitate de comandă multifuncțională 2 |
| 33 | 5A Siguranța brichetei |
| 34 | 7,5A Încălzitor lunetă spate, încălzire / aer condiționat |
| 35 | — |
| 36 | 5A Conector încărcare |
| 37 | 5A Unitate de comandă multifuncțională 2 |
| 38 | — |
| 39 | 5A Întrerupător de capăt (senzor de poziție) pedală ambreiaj, imobilizator |
| 40 | 30A Ștergător parbriz |
| 41 | 5A Ștergător/ spălător lunetă spate, unitate de comandă multifuncțională 1 |
| 42 | 5A Lămpi iluminat interior |
| 43 | 5A Combinație instrumente |
| 44 | 5A Sistem SRS, acționare electrică scaune |
| 45 | 5A Combinație instrumente |
| 46 | 7,5A Unitatea de comandă a cutiei de transfer |
| 47 | 25A Releu pompă combustibil |
| 48 | 7,5A Încălzire / aer condiționat |
| 49 | — |
| 50 | — |
| 51 | 10A Sistem de frânare antiblocare (ABS), sistem de gestionare motor |
| 52 | 15A Conector diagnostic (DLC) (^>09/00) |
| 53 | 25A Unitate de comandă multifuncțională 2 |
| 54 | 15A Unitate de comandă electronică cutie de viteze |
| 55 | 30A Sistem de frânare antiblocare (ABS) |
| 56 | — |
| 57 | 15A Unitatea de comandă a suspensiei |
| 58 | 20A Trapă |
| 59 | 20A Încălzire suplimentară |
| 60 | 30A Unitate de comandă multifuncțională 1 |
| 61 | 50A Motor electric ventilator sistem răcire |
| 62 | 50A Releul pompei sistemului de alimentare cu aer pentru evacuare |
| 63 | 50A Sistem de frânare antiblocare (ABS) |
| 64 | 50A Încălzire / aer condiționat |
Pentru brichetă răspund 2 siguranțe 33 și 25. Fiți atenți.
Fotografie completă a blocului

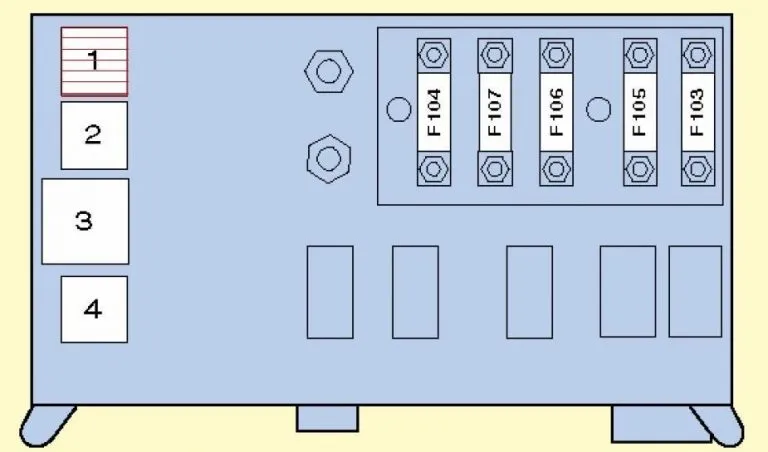

După cum se vede în fotografie, în partea superioară a acestui bloc se află relee și siguranțe suplimentare. Iată schema generală.
Decodificare
| 1 | Releu pompă de alimentare combustibil — Diesel |
| 2 | — |
| 3 | Unitatea de comandă a iluminatului interior |
| 4 | Releu claxon |
| F103 | — |
| F104 | (10А) Bujii incandescente |
| F105 | (80А) Imobilizator, contact de pornire - 4,4/4,6(02/02) |
| F106 | (50А) Contact de pornire, unitate de comandă iluminat |
| F107 | (50А) Unitatea de comandă a iluminatului |
Blocul de relee și siguranțe din portbagaj BMW X5 E53
Pentru acces, prindeți mânerul de pe partea superioară a ușiței din panoul lateral dreapta și trageți-o în jos. Acolo se află și specificația pentru BMW X5 E53, cu indicarea curentului nominal și a consumatorilor protejați.
Schema
Denumire
| 1 | Releu încălzitor scaun spate |
| 2 | Releu încălzitor lunetă spate |
| 3 | Releu sistem audio |
| 4 | Releu acționare deschidere capac portbagaj / ușă spate — inferior |
| 5 | Releu acționare electrică scaun (spate) |
| 6 | Releu acționare deschidere capac portbagaj / ușă spate — superior |
| F72 | 30А Sistem audio, sistem de navigație |
| F73 | 7,5А Releul bobinei de aprindere |
| F74 | 10А Telefon |
| F75 | 5А Sistem audio, sistem de navigație |
| F76 | — |
| F77 | 30А Acționare electrică scaune spate |
| F78 | 20А Conector echipament electric remorcă |
| F79 | 7,5А Unitatea de comandă a suspensiei |
| F80 | 20А Releul bobinei de aprindere |
| F81 | 20А Ștergător/ spălător lunetă spate |
| F82 | — |
| F83 | 20А Conector încărcare — spate |
| F84 | 7,5А Închidere capac portbagaj / ușă spate |
| F85 | 30А Încălzitor lunetă spate |
| F86 | 5А Încălzire suplimentară |
| F87 | 30А Compresor sistem suspensie activă |
De asemenea, este posibilă amplasarea individuală a releelor, de exemplu releul pompei compresorului și compresorul suspensiei pneumatice.
Blocul sub capotă
Se află sub capotă, în partea dreaptă, în blocul de montare, sub capacul de protecție.
Elementele individuale ale releelor sunt amplasate în blocul de montare, sub capotă (releu claxon, bujii incandescente, releu pompă combustibil, releu spălător faruri etc.). În funcție de echipare, acolo se pot afla și siguranțe.
Blocul din portbagaj lângă baterie
La borna pozitivă a bateriei poate fi fixat un alt bloc de siguranțe de putere mare.
Fotografie – Schemă
Decodificare
| FL1 | 200А Bloc siguranțe nr. 2 din compartimentul motor, siguranțe 10 – 28, 40, 46 – 50, 52 – 64, 104 – 107, Releu inversare polaritate |
| FL2 | 80А Bloc siguranțe nr.1 din portbagaj, siguranțe 72 – 75 |
| FL3 | 80А Bloc siguranțe nr.1 din portbagaj, siguranțe 77 – 81 |
| FL4 | 50А Unitate de comandă remorcă sau 40А Unitate de comandă cutie de transfer |
| FL5 | 50А Compresor, suspensie pneumatică |
| FL6 | 100А Releu DDE |
| FL7 | 80А Bloc siguranțe nr.1 din portbagaj, siguranțe 83-87 |
| FL8 | 50А Unitatea de comandă a remorcii |
Informații suplimentare
Manual de utilizare BMW E53
Dacă doriți să aflați mai multe informații despre BMW X5, studiați acest manual în format PDF: “descărcați”.
Traducerea în română a erorilor de pe tabloul de bord
RELEASE PARKINGBRAKE - Eliberați frâna de parcare
CHECK BRAKE FLUID - Verificați nivelul lichidului de frână
STOP! ENGINE OILPRESS - Stop! Presiune scăzută ulei motor
COOLANT TEMPERATURE - Temperatura lichidului de răcire*
BOOTLID OPEN - Portbagaj deschis
DOOR OPEN - Ușă deschisă
CHECK BRAKE LIGHTS - Verificați luminile de stop
CHECK LOWBEAM LIGHTS - Verificați faza scurtă
CHECK TAIL LIGHTS - Verificați luminile stop spate
CHECK PARK LIGHTS - Verificați luminile de poziție
CHECK FRONT FOGLAMP - Verificați farurile ceață față
CHEK REAR FOGLAMP - Verificați farurile ceață spate
CHECK NUMPLATE LIGHT - Verificați iluminarea plăcuței de înmatriculare
CHECK TRAILER LIGHTS - Verificați luminile remorcii
CHECK HIGHBEAM LIGHT - Verificați faza lungă
CHECK REVERSE LIGHTS - Verificați luminile de marșarier
TRANS. FAILSAFE PROG - Program de avarie cutie automată
CHECK BRAKE LININGS - Verificați plăcuțele de frână
WASHER FLUID LOW - Completați apă în rezervorul spălătorului
CHECK ENGINE OIL LEV - Verificați nivelul uleiului motor
IGNITION KEY BATTERY - Înlocuiți bateria cheii de contact
CHECK COOLANT LEVEL - Verificați nivelul lichidului de răcire
LIGHTS ON? - Luminile sunt aprinse?
CHECK STEERING FLUID LEV - Verificați uleiul servodirecției
