BMW E39 este o nouă generație a seriei 5 BMW. Această serie a fost produsă în anii 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, iar versiunile touring break chiar și în 2004. În acest timp, automobilul a beneficiat de un facelift. Vom analiza în detaliu toate siguranțele BMW E39 și blocurile de relee, precum și vom pune la dispoziție schema electrică E39 pentru descărcare.
Atragem atenția asupra faptului că amplasarea siguranțelor și releelor depinde de dotare și de anul de fabricație al automobilului. Informațiile actuale privind descrierea siguranțelor le găsiți în broșura aflată în torpedou, sub capacul siguranțelor și pe spatele placajului lateral drept al compartimentului de bagaje.
Cuprins
Bloc relee și siguranțe în compartimentul motor
Se află în colțul din dreapta spate, aproape de parbriz.

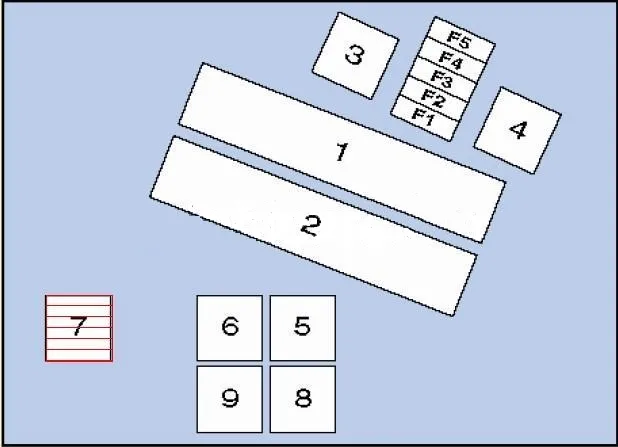

Schema generală
Legenda schemei
| 1 | Unitatea electronică de comandă a motorului |
| 2 | Unitatea electronică de comandă a cutiei de viteze |
| 3 | Releu sistem de comandă motor |
| 4 | Releu bobină de inductanță - exceptând 520i (22 6S 1) /525i/530i |
| 5 | Releu 1 motor electric ștergător parbriz |
| 6 | Releu 2 motor electric ștergător parbriz |
| 7 | Releu 1 motor electric ventilator condensator aer condiționat |
| 8 | Releu 3 motor electric ventilator condensator aer condiționat |
| 9 | Releu pompă sistem alimentare cu aer în evacuare / Releu ABS |
Siguranțe
| F1 | 30A Unitatea electronică de comandă a motorului, electrovană acumulator vapori combustibil, senzor debit aer, senzor 1 poziție arbore cu came, termostat lichid de răcire - 535i/540i |
| F2 | 30A Pompă sistem alimentare cu aer în evacuare, electrovană sistem modificare geometrie galerie admisie, injectoare (exceptând 520i (22 6S1) /525i/530i), unitatea electronică de comandă a motorului, electrovană acumulator vapori combustibil, actuator (1,2) sistem distribuție variabilă, actuator sistem comandă turație de ralanti |
| F3 | 20A Senzor poziție arbore cotit, senzor (1,2) poziție arbore cu came, senzor debit aer |
| F4 | 30A Sonde lambda încălzite, unitatea electronică de comandă a motorului |
| F5 | 30A Releu bobină de inductanță - exceptând 520i (22 6S1) /525i/530i |
Blocuri relee și siguranțe în interiorul BMW E39
Bloc siguranțe din torpedou
Acesta se află în torpedou (sau numit compartimentul pentru obiecte mici). Pentru a avea acces, trebuie să deschideți torpedoul și să rotiți elementele de fixare.
Iar blocul se va coborî în jos. Va arăta aproximativ astfel.
- Clește pentru siguranțe
- Schema actuală a siguranțelor (de obicei în limba germană)
- Siguranțe de rezervă (s-ar putea să nu fie ;- ).
Denumire
| Nr. | Legendă |
| 1 | 30A Ștergător parbriz |
| 2 | 30A Sisteme de spălare parbriz și faruri |
| 3 | 15A Claxon |
| 4 | 20A Iluminare interior, iluminare compartiment bagaje, sistem de spălare parbriz |
| 5 | 20A Motor electric plafon rabatabil / culisant |
| 6 | 30A Ridicător geam electric, sistem de închidere centralizată |
| 7 | 20A Ventilator suplimentar, brichetă. |
| 8 | 25A Sistem ASC (sistem automat de control al stabilității) |
| 9 | 15A Duze de spălare parbriz încălzite, sistem de aer condiționat |
| 10 | 30A Acționare electrică reglare poziție scaun pasager din dreapta șoferului |
| 11 | 8A Sistem servotronic |
| 12 | 5A |
| 13 | 30A Acționare electrică reglare coloană de direcție, scaun șofer |
| 14 | 5A Comandă motor, sistem antifurt |
| 15 | 8A Conector diagnostic, comandă motor, sistem antifurt |
| 16 | 5A Modul sistem iluminare |
| 17 | 10A Sistem ABS pentru autovehicul cu motor diesel, sistem ASC, pompă combustibil |
| 18 | 5A Tablou de bord |
| 19 | 5A Sistem EDC (sistem electronic de control al rigidității suspensiei), sistem PDC (sistem de control al distanței la parcare) |
| 20 | 8A Lunetă încălzită, sisteme de încălzire, aer condiționat, ventilator suplimentar |
| 21 | 5A Acționare electrică reglare poziție scaun șofer, oglindă cu ecranizare, sistem deschidere ușă garaj |
| 22 | 30A Ventilator suplimentar |
| 23 | 10A Sistem de încălzire, sistem de încălzire auxiliar |
| 24 | 5A Iluminare indicator poziție pârghie selecționare mod funcționare, tablou de bord |
| 25 | 8A Display multifuncțional (MID) |
| 26 | 5A Ștergător parbriz |
| 27 | 30A Ridicător geam electric, sistem de închidere centralizată |
| 28 | 30A Ventilator sistem de încălzire, sistem de aer condiționat |
| 28 | 30A Acționare electrică reglare poziție oglindă exterioară, ridicător geam electric, sistem de închidere centralizată |
| 30 | 25A Sistem ABS pentru autovehicul cu motor diesel, sistem ABS pentru autovehicul cu motor benzină |
| 31 | 10A Sistem ABS pentru autovehicul cu motor benzină, sistem ASC, pompă combustibil |
| 32 | 15A Sistem de încălzire scaun |
| 33 | — |
| 34 | 10A Sistem de încălzire volan |
| 35 | — |
| 36 | — |
| 37 | 5A |
| 38 | 5A Iluminare indicator poziție pârghie selecționare mod funcționare, conector diagnostic, claxon |
| 39 | 8A Sistem airbag, iluminare oglindă rabatabilă |
| 40 | 5A Tablou de bord |
| 41 | 5A Sistem airbag, semnal de frânare, sistem de menținere a vitezei constante, modul sistem iluminare |
| 42 | 5A |
| 43 | 5A Monitor de bord, radio, telefon, pompă spălare lunetă, ștergător lunetă |
| 44 | 5A Volan multifuncțional, display [MID], radio, telefon |
| 45 | 8A Acționare electrică perdea rulantă lunetă |
Pentru funcționarea brichetelor răspund siguranțele 7, 51 și 52.
Legendă în limba română
Bloc relee din spatele blocului principal
Se află într-o cutie specială din plastic alb. Pentru acces, trebuie să demontați torpedoul.
Vedere generală a torpedoului demontat
Schema
Tabel cu legendă
| 1 | Releu 2 motor electric ventilator condensator aer condiționat (^03/98) |
| 2 | Releu pompă spălare faruri |
| 3 | |
| 4 | Releu demaror |
| 5 | Releu acționare electrică scaun / releu regulator coloană de direcție |
| 6 | Releu motor electric ventilator încălzire |

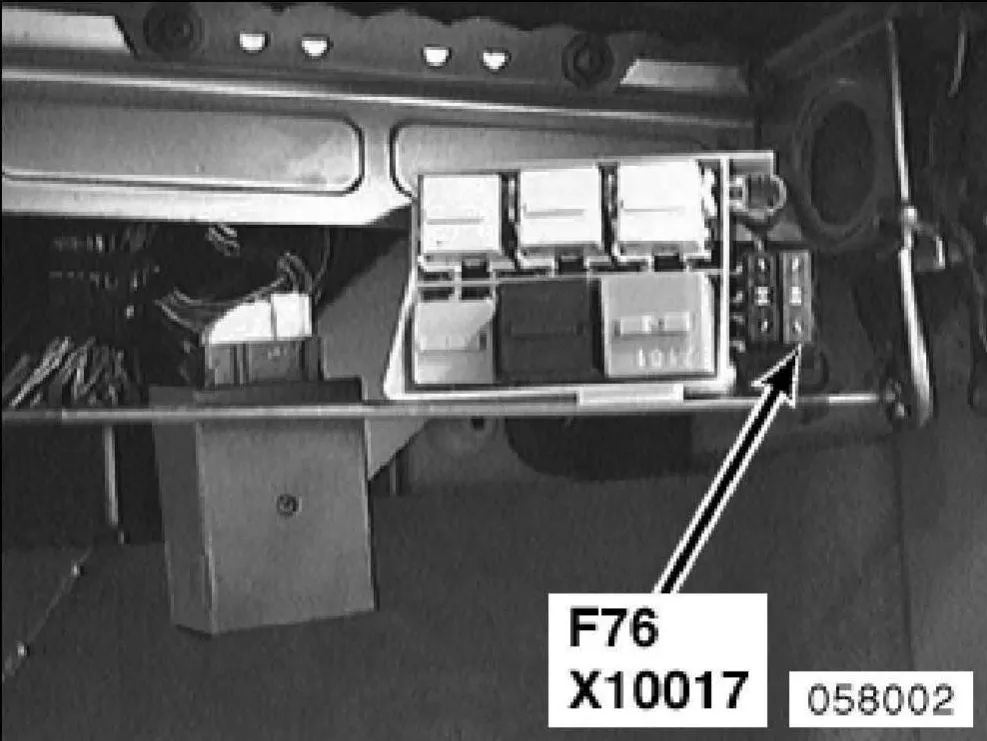

| F75 | (50A) Motor electric ventilator condensator aer condiționat, motor electric ventilator sistem de răcire |
| F76 | (40A) Unitatea de comandă motor electric ventilator aer condiționat/încălzire |
Bloc cu siguranțe fuzibile
Se află sub scaunul pasagerului, lângă prag. Pentru acces, trebuie să ridicați mocheta interiorului.
Fotografie – schemă
Descriere
| F107 | 50A Releu pompă injecție aer secundar (AIR) |
| F108 | 50A Modul de comandă ABS |
| F109 | 80A Releu comandă motor (EC), compartiment cu blocul de siguranțe (F4 & F5) |
| F110 | 80A Bloc siguranțe – fascia 1 (F1-F12 și F22-F25) |
| F111 | 50A Contact de pornire |
| F112 | 80A Modul de comandă lămpi |
| F113 | 80A Releu reglare poziție volan / coloană de direcție, bloc siguranțe – fascia 1 (F27-F30), bloc siguranțe – fascia 2 (F76), modul de comandă lămpi, bloc siguranțe – fascia 1 (F13) – cu suport lombar |
| F114 | 50A Contact de pornire, conector pentru linia de transfer date (DLC) |
Blocuri în compartimentul de bagaje
În portbagaj, pe partea dreaptă, sub mocheta, se mai află 2 blocuri cu siguranțe și relee.
Bloc siguranțe și relee
Schema
Denumire
Relee
- releu 1 protecție împotriva suprasarcinii și fluctuațiilor de tensiune;
- releu pompă combustibil;
- releu încălzire lunetă;
- releu 2 protecție împotriva suprasarcinii și fluctuațiilor de tensiune;
- releu actuator încuietoare gură de umplere combustibil.
Siguranțe
| Nr. | Descriere |
| 46 | 15A Sistem de încălzire auxiliar, sistem de ventilație auxiliar |
| 47 | 15A Sistem de încălzire auxiliar |
| 48 | 5A Sistem de alarmă antifurt și de protecție |
| 49 | 30A Lunetă încălzită |
| 50 | 8A Suspensie pneumatică |
| 51 | 30A Suspensie pneumatică, priză în portbagaj |
| 52 | 30A Siguranță brichetă BMW 5 E39 |
| 53 | 8A Sistem de închidere centralizată |
| 54 | 15A Pompă combustibil |
| 55 | 20A Pompă spălare lunetă, ștergător lunetă |
| 56 | — |
| 57 | — |
| 58 59 |
5A |
| 60 | 15A Sistem EDC (sistem electronic de control al rigidității suspensiei) |
| 61 | 5A Sistem PDC (sistem de control al distanței la parcare) |
| 62 | — |
| 63 | — |
| 64 | 30A Monitor de bord, CD-player, sistem de navigație, radio |
| 65 | 10A Telefon |
| 66 | 10A Monitor de bord, sistem de navigație, radio, telefon |
| 67 | — |
| 68 | — |
| 69 | — |
| 70 | — |
| 71 | — |
| 72 | — |
| 73 | — |
| 74 | — |
Pentru brichete răspund siguranțele numărul 51 și 52 de 30A.
Bloc siguranțe de mare putere
Al doilea bloc cu siguranțe fuzibile este amplasat lângă baterie.
Legendă
| F100 | 200A Cutia de siguranțe de la picioare (F107-F114) |
| F101 | 80A Bloc siguranțe – zona de încărcare 1 (F46-F50, F66) |
| F102 | 80A Zona de încărcare cutie siguranțe 1 (F51-F55) |
| F103 | 50A Modul de comandă remorcă |
| F104 | 50A Releu protecție împotriva supratensiunii 2 |
| F105 | 100A Bloc siguranțe (F75), încălzire auxiliară autonomă |
| F106 | 80A Zona de încărcare, siguranță 1 (F56-F59) |
Schema electrică BMW E39
Dacă după înlocuire problema persistă, consultați schemele electrice BMW 5 series E39: „descărcați”. Poate acolo veți găsi răspunsul la întrebarea dumneavoastră.
