Volkswagen Phaeton – bezpieczniki i przekaźniki

Volkswagen Phaeton – samochód klasy reprezentacyjnej. Produkowany w latach 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 i 2016. W 2010 roku przeszedł face lifting. W tym materiale przedstawimy przeznaczenie elementów skrzynek bezpieczników i przekaźników w Volkswagenie Phaeton oraz ich lokalizację, a także wskażemy bezpieczniki odpowiedzialne za zapalniczkę. Na zakończenie zaproponujemy do pobrania kompletny schemat elektryczny pojazdu.

Nie istnieje jeden wspólny opis dla wszystkich skrzynek bezpieczników i przekaźników. Aktualne oznaczenie zależy od roku produkcji, poziomu wyposażenia i kraju dostawy pojazdu.

Ogólne rozmieszczenie skrzynek

Wszystkie komponenty instalacji elektrycznej znajdują się w różnych miejscach pojazdu. Poniższe rysunki dają pogląd na miejsca ich montażu.

Skrzynka głównych bezpieczników

Skrzynka głównych bezpieczników znajduje się w lewej części bagażnika. Bezpieczniki wchodzące w skład tej skrzynki zabezpieczają główne obwody instalacji elektrycznej pojazdu. Do tej skrzynki podłączone są kable od akumulatora sieciowego, od sterownika ogrzewania szyby przedniej (z przetwornicą napięcia stałego), od przedniego i tylnego bloku urządzeń elektronicznych oraz od alternatora, a także przewód do pomiaru napięcia w instalacji pokładowej. Składa się z wkładek topikowych dużej mocy.

Schemat z opisem

Tylna skrzynka przekaźników

Znajduje się w lewej części bagażnika, za tapicerką.

Może zawierać następujące przekaźniki:

• przekaźnik przełączania akumulatora rozrusznika (100)
• przekaźnik przełączania akumulatora sieciowego (432)
• przekaźnik pompy paliwowej 1 (404)
• przekaźnik pompy paliwowej 2 (404)
• przekaźnik w obwodzie zacisku 50 (433)
• przekaźnik 1 ogrzewania szyby tylnej (100)
• przekaźnik 2 ogrzewania szyby tylnej (104)
• przekaźnik zawieszenia pneumatycznego (214)
• przekaźnik napędu klapy wlewu paliwa (404)

Aktualny schemat z opisem bezpieczników powinien znajdować się obok skrzynki. W przypadku jego braku należy zwrócić się do najbliższego dealera.

Schemat bezpieczników z oznaczeniami

Skrzynka przekaźników w komorze dolotowej powietrza

Znajduje się w przedniej części komory dolotowej powietrza.

Opis elementów

• kondensator do wygładzania wahań napięcia w instalacji pokładowej
• przekaźniki główne 1 i 2 (53 i 100)
• przekaźnik w obwodzie zacisku 75 (100)
• przekaźnik w obwodzie zacisku 15 (433)
• przekaźniki 1 i 2 pompy powietrza wtórnego (100)
• przekaźnik w obwodzie zasilania systemu Motronic (167)

Skrzynka termo – bimetalicznych bezpieczników

Znajduje się w lewej części przestrzeni na nogi.

Oznaczenie bezpieczników

• lewych podnośników szyb 30 A
• prawych podnośników szyb 30 A
• sterownika fotela kierowcy 30 A
• sterownika fotela przedniego pasażera 30 A
• sterownika foteli tylnych 30 A
• tylnego lewego ogrzewacza na pozystorach PTC 30 A
• tylnego prawego ogrzewacza na pozystorach PTC 30 A

Skrzynka przekaźników w prawej części przestrzeni na nogi

Skrzynka ta znajduje się w przestrzeni na nogi przedniego pasażera.

Mogą się tu znajdować następujące elementy przekaźników:

• przekaźnik elektrycznej pompy układu chłodzenia (404)
• przekaźnik pompy podciśnieniowej (404)
• przekaźnik ogrzewania panelu wycieraczek (404)
• przekaźnik ogrzewania foteli (404)
• przekaźnik napędu szyberdachu (79)
• przekaźnik w obwodzie zacisku 15SV (100)
• przekaźnik spryskiwaczy reflektorów (53)
• przekaźnik zasilania systemu Servotronic (631)
• przekaźnik lampki kontrolnej poduszek powietrznych (464)

Główna skrzynka bezpieczników

Znajduje się w kabinie, pod deską rozdzielczą po lewej stronie.

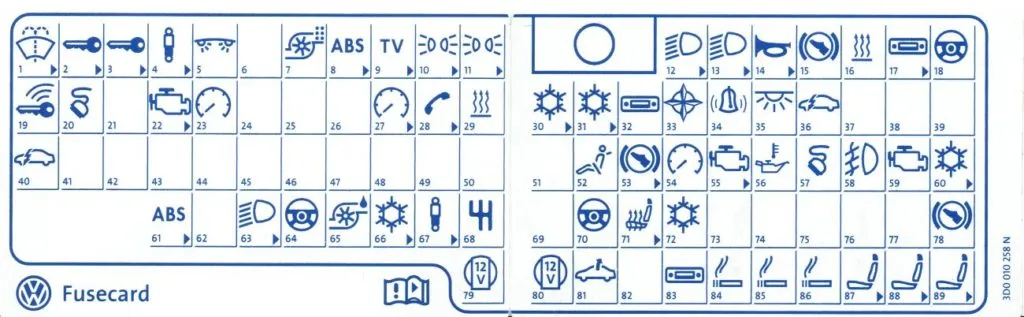

Schemat z przeznaczeniem

Za zapalniczki odpowiadają bezpieczniki numer 84, 85, 86 o natężeniu 15A.

Schemat elektryczny Volkswagen Phaeton

Potrzebujesz więcej informacji na temat schematu elektrycznego Volkswagena Phaeton? Możesz pobrać je tutaj. A jeśli pozostały pytania dotyczące opisu bezpieczników i przekaźników, przeanalizuj niniejszy poradnik: „pobierz”.
