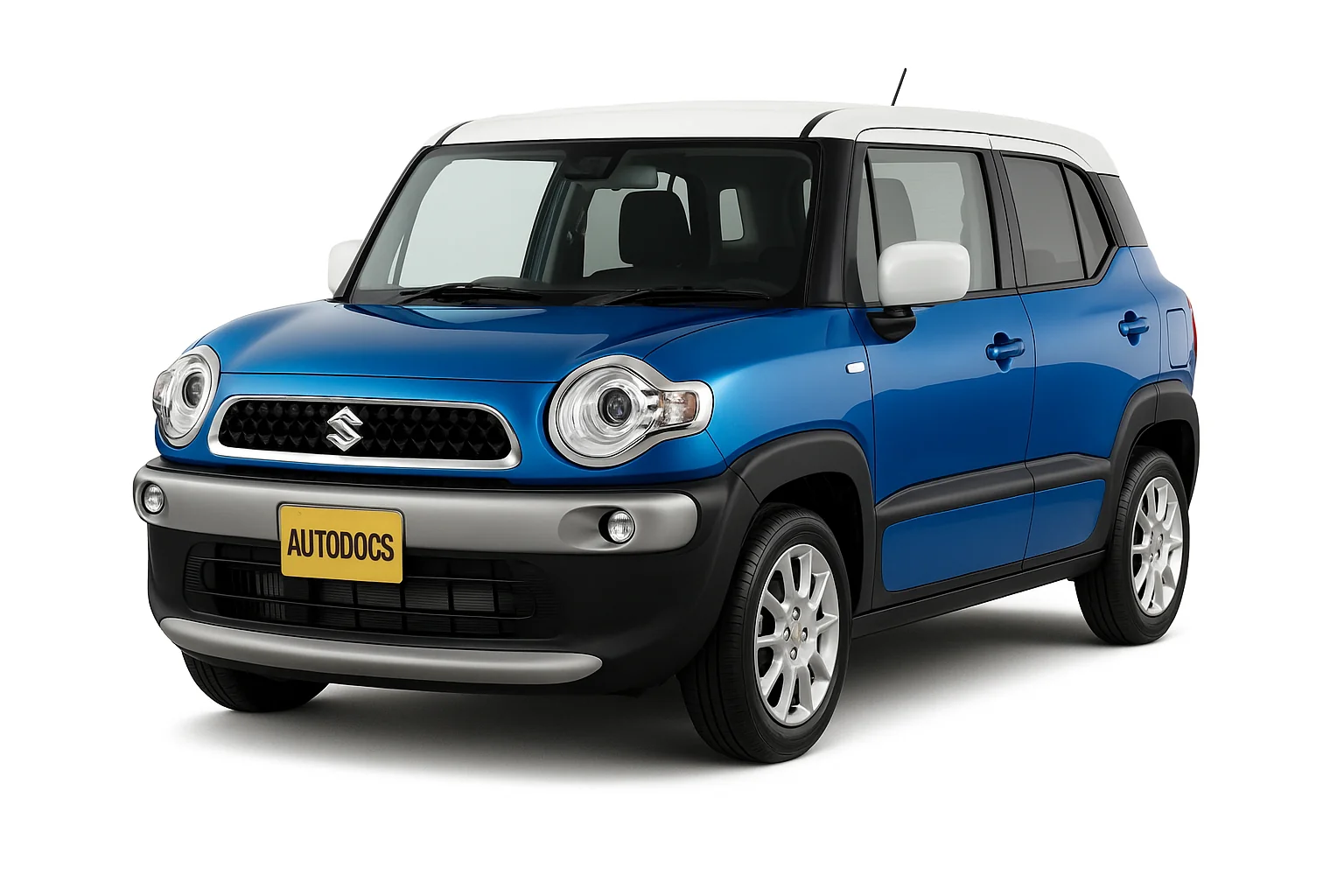

Suzuki Xbee вироблявся у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 році. За цей час модель отримала фейсліфтинг. У цьому матеріалі ми представимо опис запобіжників і реле Сузукі Іксбі зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник прикурювача.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок запобіжників розташований під панеллю приладів з лівого боку, за бардачком.
Звіряйте призначення зі своїми схемами на захисній кришці блоку.
| № | A | Опис |
|---|---|---|
| 1 | 30A | P/W - Електро склопідйомники |
| 2 | 10A | MTR - Лічильник (Прилади) |
| 3 | 15A | IG - Запалювання |
| 4 | 5A | IG1 SIG2 - Підсилювач керма |
| 5 | 20A | SHIFT - Не використовується |
| 6 | 20A | S/R - Люк на даху |
| 7 | Не використовується | |
| 8 | 20A | D/L - Дверний замок |
| 9 | 15A | STL - Блокування рульового управління |
| 10 | 10A | HAZ - Аварійна сигналізація |
| 11 | 5A | A-STOP - Контролер двигуна |
| 12 | 10A | RR FOG - Задній протитуманний ліхтар |
| 13 | 5A | ABS — ABS/ESP |
| 14 | 15A | S/H - Обігрівач сидіння |
| 15 | 5A | IG1 SIG3 - Камера |
| 16 | 10A | DOME2 - Внутрішнє освітлення |
| 17 | 5A | DOME - Лічильник, приладова панель |
| 18 | 15A | RADIO - Радіо |
| 19 | 5A | CONT |
| 20 | 5A | KEY2 - Вимикач запалювання |
| 21 | 20A | P/WT - Функція таймера електро скло підйомників |
| 22 | 5A | KEY - Вимикач запалювання |
| 23 | 15A | HORN - Звуковий сигнал |
| 24 | 5A | TAIL - Задній ліхтар зліва (із системою автоматичного освітлення) |
| 25 | 10A | TAIL - Задній ліхтар зліва та справа (без системи автоматичного освітлення) |
| 26 | 10A | A/B - Подушка безпеки |
| 27 | 10A | IG1 SIG - Зупинка холостого ходу або BCM |
| 28 | 10A | BACK - Подсветка, задний ход |
| 29 | 5A | ACC3 |
| 30 | 20A | RR DEF - Задній обігрівач |
| 31 | 10A | MRR HTR - Обігрівач дзеркал на двері |
| 32 | 15A | ACC2 - Гніздо для аксесуарів (прикурювач) |
| 33 | 5A | ACC - Радіо |
| 34 | 10A | WIP - Задній склоочисник |
| 35 | 5A | IG2 SIG - Вентилятор обдува |
| 36 | 15A | WASH - Електродвигун омивача |
| 37 | 25A | FR WIP - Передній склоочисник |
| 38 | 10A | STOP - сигнал зупинки |
За роботу прикурювача відповідає запобіжник номер 32 на 15А.
Блок під капотом
Під капотом у моторному відсіку блок запобіжників і реле розташований поруч з акумуляторною батареєю.
| Позначення |
|---|
| (RDTR) - Вентилятор радіатора |
| (ST) - Стартерна система |
| (ABS SCL) - Антиблокувальна гальмівна система |
| H/L R - Права фара |
| H/L L - Ліва фара |
| (STOP) - Стоп-сигнали |
| (CPRSR) - Компресор кондиціонера |
| (ALT/CNG) - Акумулятор і система зарядки |
| (ST SIG) - Стартерна система |
| (ABS MOT) - Антиблокувальна гальмівна система (мотор) |
| (IGN 2) - Запалювання |
| (P/S) - Електропривод сидіння |
| (BTRY) - Акумулятор і система зарядки |
| (T/M PUMP) - Насос трансмісії |
| (B/U) - Ліхтарі заднього ходу |
| (BLW2) - Електродвигун вентилятора змінного струму |
| (F/P) - Паливний насос |
| (RDTR) - Вентилятор радіатора |
| (BLW) - Електродвигун вентилятора змінного струму |
| (CPRSR) - Компресор кондиціонера |
| (T/M) - Трансмісія |
Так само на плюсовій клемі акумуляторної батареї встановлено запобіжники високої потужності у вигляді плавких вставок.
