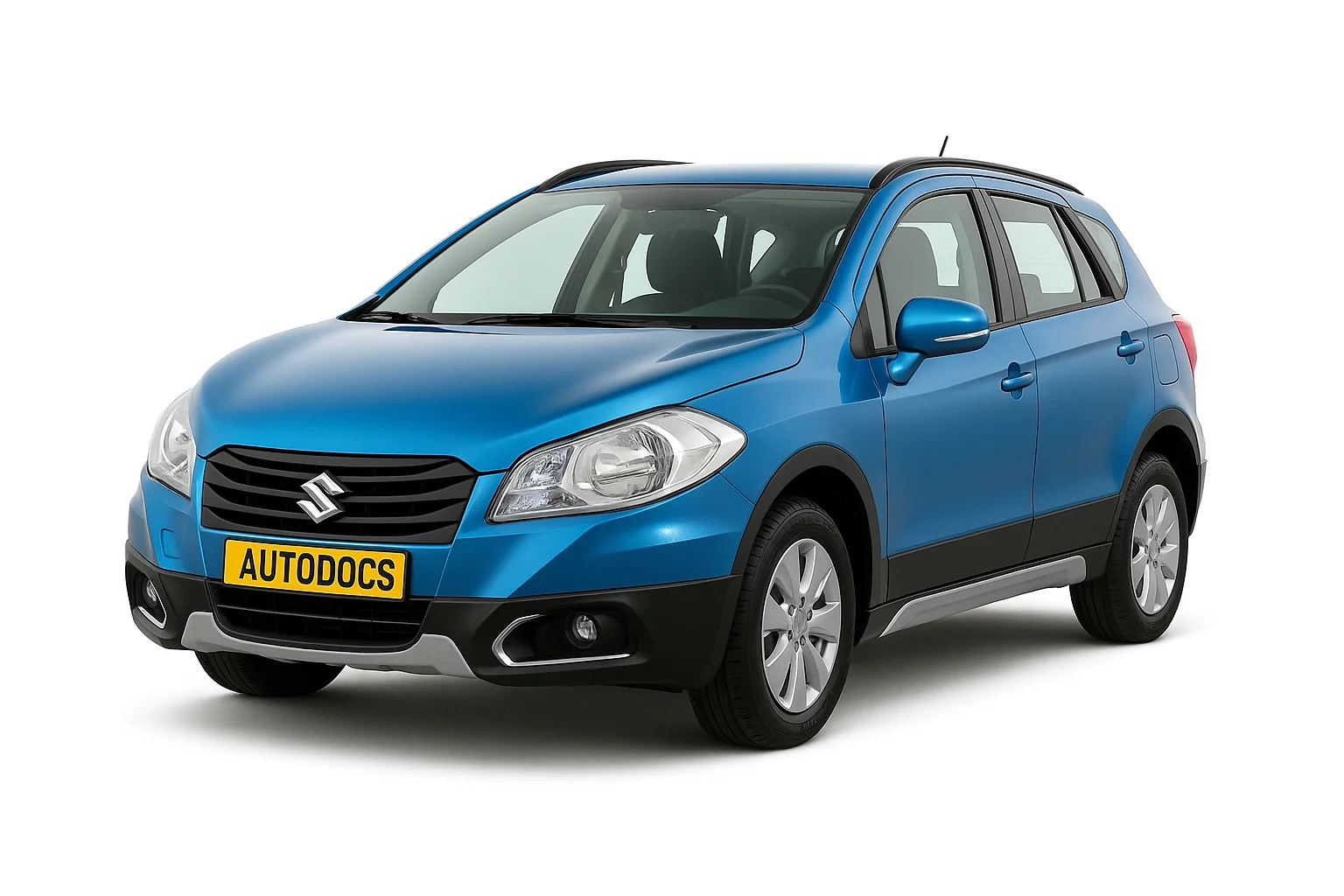

Міні кросовер Suzuki SX4 виробляється в 3 поколіннях з 2006 року до теперішнього часу з кузовами хетчбек та седан. 1 покоління збиралося у 2007, 2008, 2009, 2010, 2011, 2012 році. 2 покоління у 2013, 2014 та 2015 роках. З 2016 року на ринки поставляється третє покоління Сузукі Сх4 (2017, 2018, 2019, 2020, 2021). Хоча деякі вважаю її рестайлінговою версією другого покоління ( Suzuki New SX4/S-Cross SX4) . Оскільки оновлення торкнулося переважно лише зовнішнього вигляду SX4. У даній публікації ви знайдете опис блоків запобіжників та реле Сузукі Сх4. Також ми покажемо схеми блоків, фотографії та місця їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Виконання блоків залежить від року випуску, а призначення елементів від рівня оснащення типу кузова автомобіля та країни поставки (крім європейців є ще японські та американські SX4). Звіряйте опис зі своїм на звороті захисної кришки.
Блок під капотом
Він знаходиться з лівого боку, поряд із стійкою, під захисною кришкою.
Варіант 1
Схема
Опис
| 1 | 80А Усі електричні ланцюги |
| 2 | 50А Склопідйомник, запалювання, склоочисник, стартер |
| 3 | 50А Задні габарити, обігрівач заднього скла, замок дверей, сигнал, освітлення салону |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 15А Фара головного світла (права) |
| 7 | 15А Фара головного світла (ліва) |
| 8 | 20А Протитуманні фари |
| 9 | 60А Блок керування підсилювача рульового керування |
| 10 | 40А Блок керування ABS |
| 11 | 30А Вентилятор радіатора |
| 12 | 30А Блок керування ABS |
| 13 | 30А Стартер |
| 14 | 50А Замок запалювання |
| 15 | 30А Вентилятор |
| 16 | 20А Компресор |
| 17 | 15А Двигун дросельної заслінки |
| 18 | 15А Автоматична КПП |
| 19 | 15А Інжектор |
| 20 | Реле автоматичної КПП |
| 21 | Реле повітряного компресора |
| 22 | Реле паливного насосу |
| 23 | Реле вентилятора кондиціонера |
| 24 | Реле протитуманних фар |
| 25 | Реле дросельної заслінки |
| 26 | Головне реле |
| 27 | Реле стартера |
| 28 | Реле вентилятора радіатора |
| 29 | Реле вентилятора радіатора 2 |
| 30 | Реле вентилятора радіатора 3 |
Варіант 2
Фото – приклад виконання
Схема
Позначення
| 1 | 50/60А FL7 |
| 2 | 50/80А FL6 |
| 3 | 100А FL5 |
| 4 | 80А FL4 |
| 5 | 100А FL3 |
| 6 | 60/100А FL2 |
| 7 | 100/120А FL1 |
| 8 | 7,5А Запалювання - 1-й сигнал (2) |
| 9 | 30А Вентилятор радіатора (2) |
| 10 | 20А Передні протитуманні ліхтарі |
| 11 | 7,5А Фара 2 |
| 12 | 30А Омивач фар |
| 13 | 25А Модуль керування системи ESP |
| 14 | 25А Фари |
| 15 | 30А Аксесуари |
| 16 | 40А Замок запалювання |
| 17 | 40А Двигун ESP® |
| 18 | 30А Стартер |
| 19 | 30А Пристрій підігріву палива |
| 20 | 20А Вентилятор радіатора |
| 21 | 30А DCDC |
| 22 | 30А Fl, основний (дизельний двигун) |
| 23 | 20А Fl (бензиновий двигун), Паливний насос (дизельний двигун) |
| 24 | 10А Повітряний компресор |
| 25 | 15А Безступінчаста трансмісія (CVT) |
| 26 | 30А Вентилятор обігрівача |
| 27 | 7,5А Сигнал запуску |
| 28 | 15А Фара (ліва) |
| 29 | 15А Верхня фара (ліва) |
| 30 | 7,5А FI 2 |
| 31 | 20А Управління двигуном \ система упорскування |
| 32 | 15А FI |
| 33 | 15А Фара (права) |
| 34 | 15А Верхня фара (права) |
| 35 | 50А Замок запалювання 2 (дизельний двигун) |
| 36 | 50А Акумулятор (дизельний двигун) |
Окремо можуть бути розташовані запобіжники на 40А додаткового обігрівача (дизельний двигун).
Блок у салоні
Він кріпиться до лівої стійки під панеллю приладів з боку водія.
Варіант 1
Фото – схема
Призначення запобіжників
| 1 | 15А Склоочисник заднього вікна двері |
| 2 | 15А Система запалювання |
| 3 | 10А Ліхтар світла заднього ходу |
| 4 | 10А Панель приладів |
| 5 | 15А Прикурювач та додаткові споживачі |
| 6 | 15А Прикурювач та додаткові споживачі |
| 7 | 15А Склопідйомники |
| 8 | 30А Склоочисник вітрового вікна |
| 9 | 10А Електропідсилювач рульового керування |
| 10 | 15А Подушки безпеки |
| 11 | 10А Антиблокувальна система гальм |
| 12 | 10А Задні габаритні вогні |
| 13 | 15А Стоп-сигнали |
| 14 | 20А Дверні замки |
| 15 | 15А Резерв |
| 16 | 10А Стартер |
| 17 | 15А Обігрів сидінь |
| 18 | 10А Реле вентилятора кондиціонера |
| 19 | 10А Задні протитуманні ліхтарі |
| 20 | 15А Плафон освітлення салону |
| 21 | 30А Обігрівач заднього скла |
| 22 | 15А Звуковий сигнал, аварійна сигналізація |
| 23 | 10А Іммобілізатор 20А Склопідйомники |
| 24 | 30А Обігрівач заднього скла |
За роботу прикурювача та додаткові розетки відповідають запобіжники номер 5 та 6 на 15А.
З зворотного боку блоку можуть бути кілька елементів реле:
- Електродвигун вентилятора кондиціонера
- Реле звукового сигналу
- Очищувач заднього скла
- Обігрівач заднього скла
- Реле аварійної сигналізації
Варіант 2
Світлина
Схема
Розшифровка
| 1 | 30A Ремінь безпеки |
| 2 | 20A Таймер електричних склопідйомників |
| 3 | 15A Замок кермової колонки |
| 4 | 20A Обігрівач заднього скла |
| 5 | 20A Люк |
| 6 | 10A DRL |
| 7 | 10A Обігрівач зовнішніх дзеркал |
| 8 | 7,5A Сигнал запуску |
| 9 | 15A Розетка для додаткового обладнання 2 |
| 10 | 30A Електричний склопідйомник |
| 11 | 10A Аварійна сигналізація |
| 12 | 7,5A BCM |
| 13 | 15A Котушка запалювання |
| 14 | 10A Модуль керування системи ABS |
| 15 | 15A Розетка прикурювача |
| 16 | 10A Контролер A-STOP |
| 17 | 15A Звуковий сигнал |
| 18 | 10A Стоп-сигнал |
| 19 | 10A Подушка безпеки |
| 20 | 10A Ліхтар заднього ходу |
| 21 | 15A Очищувач/омивач |
| 22 | 30A Передній склоочисник |
| 23 | 10A Стельовий плафон |
| 24 | 15A 4WD |
| 25 | 7,5A Задні протитуманні ліхтарі |
| 26 | Резерв |
| 27 | 7,5A Запалювання - 1-й сигнал |
| 28 | 15A Радіо 2 |
| 29 | 10A Розетка для додаткового обладнання 3 |
| 30 | 15A Радіо |
| 31 | 10A Задній ліхтар |
| 32 | 20A D/L |
| 33 | 7,5A Круїз-контроль |
| 34 | 10A Вимірювальний прилад |
| 35 | 7,5A Запалювання - 2-й сигнал |
| 36 | 20A Підігрів сидінь |
За прикурювач відповідає запобіжник номер 15 на 15А, а за додаткові розетки номери 9 та 29.
