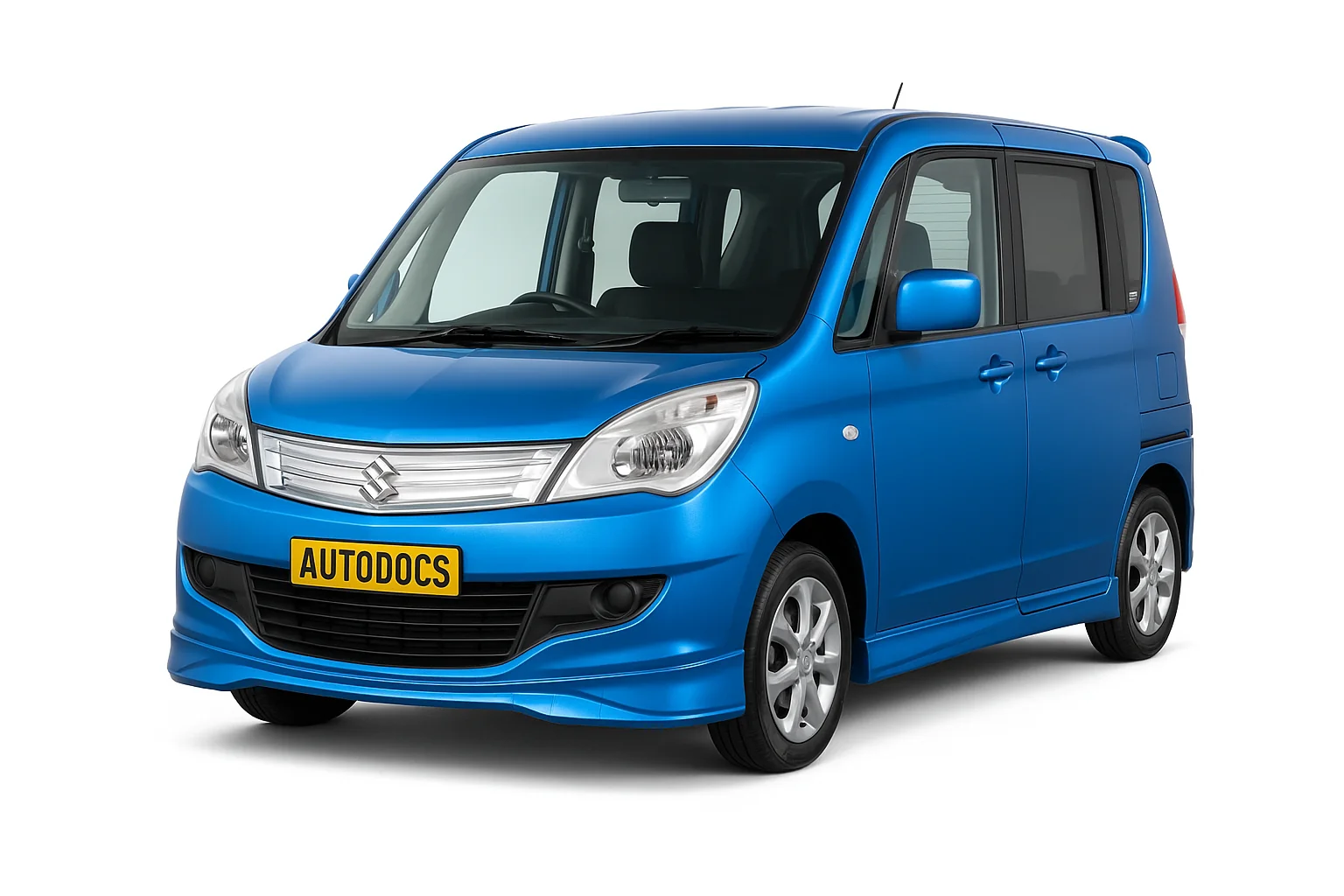

Suzuki Solio 2 покоління випускався в 2010, 2011, 2012, 2013, 2014 і 2015 році. У цій статті ми представимо опис запобіжників і реле Сузукі Соліо 2 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Відзначимо запобіжник прикурювача.
Призначення запобіжників і реле у Вашому автомобілі може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення і регіону поставки Вашого автомобіля.
Блок у салоні
У салоні автомобіля блок із запобіжниками і реле буде розташований під панеллю приладів з боку водія.
Звіряйте призначення елементів зі своїми схемами на зворотному боці кришки. Актуальна схема блоку наклеєна в нижній частині.
| № | A | Позначення |
|---|---|---|
| BLW FUN | 20 | Вентилятор системи кондиціонування |
| ST SIG | 30 | Сигнал стартера |
| ACC | 15 | Аксесуари (музика, прикурювач) |
| RR FOG | 10 | Задній протитуманний ліхтар |
| TAIL | 10 | Стоянковий ліхтар, габарити |
| FRT WIP | 20 | Передній очищувач |
| BACK | 10 | Ліхтар заднього ходу |
| ABS | 10 | Антиблокувальна система гальм |
| MTR | 10 | Прилади (кластер) |
| IG COIL | 15 | Котушка запалювання |
| BCM | 20 | Блок управління |
| IG2 SIG | 10 | Сигнал запалювання |
| A/B | 10 | Запобіжник подушки безпеки |
| D/L | 20 | Система блокування дверей |
| HORN/HAZ | 5 | Сирена/ аварійна сигналізація (чотири індикаторні перемикачі) |
| RR DEF | 15 | Задня протитуманна фара |
| PWR STR | 10 | Електро підсилювач керма |
| P/W | 30 | Електричне скло |
За роботу прикурювача відповідає запобіжник АСС на 15А.
Блок під капотом
У моторному відсіку основний блок із запобіжниками і реле розташований з лівого боку, поруч з акумуляторною батареєю.
Варіант 1
| № | A | Позначення |
|---|---|---|
| BAT2 | 30 | для додаткового блоку комплектації з ксеноном |
| PSD R | зсувні двері праві | |
| PSD L | зсувні двері ліві | |
| RDTR | 30 | Вентилятор радіатора |
| ST3 | 20 | Стартер |
| CPRSR | 10 | Компресор |
| ABS SOL | 25 | Соленоїд ABS |
| H/L L | 15 | Фара ліва (ближній) |
| H/L R | 15 | Фара права (ближній) |
| ST2 | 30 | Стартер 2 |
| SUB BAT | 30 | Додаткова батарея |
| A-STOP | 10 | Контролер зупинки на холостому ходу, стоп сигнали |
| ABS MOT | 40 | Двигун ABS |
| FI2 | 15 | Пристрій уприскування палива |
| CVT PUMP | 15 | Насос варіатора |
| THR MOT2 | 15 | Двигун дросельної заслінки |
| SPARE | Запасний | |
| IG COIL2 | 15 | Котушка запалювання |
| METER2 | 10 | Прилади |
| ST SIG / IG1 SIG2 | 10 | Контролер зупинки на холостому ходу |
| FI MAIN | Реле впорскування палива | |
| F/P | Реле паливного насоса | |
| RDTR | Реле вентилятора радіатора |
Варіант 3
Окремо можуть бути розташовані додаткові блоки запобіжників і реле. Наприклад, на плюсовій клемі акумуляторної батареї встановлено запобіжники високої потужності у вигляді плавких вставок.
