А ось і схеми електроустаткування на ексклюзив від Chevrolet – це Niva з 2009 р.в. На цьому надійному позашляховику схили та підйоми, глибокі колії у бруді чи снігу, перекати та западини перестануть бути для вас проблемою та перетворяться на захоплюючу пригоду. Ви будете здивовані, наскільки легко і комфортно практичний позашляховик Chevrolet NIVA долає їх завдяки своїй енергоємній підвісці та постійному повному приводу. Відмінний вибір для економічної родини.

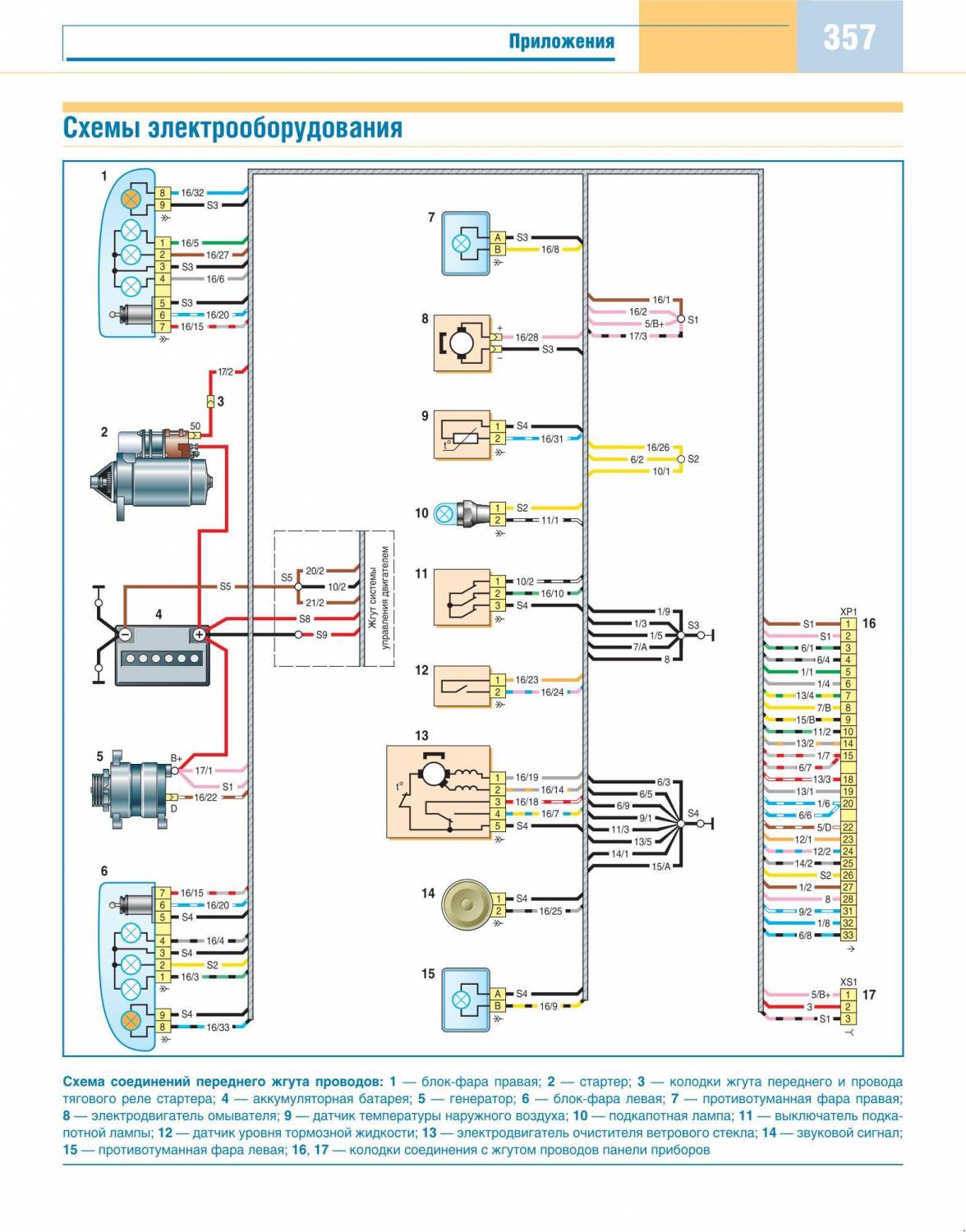

Схема з'єднань переднього джгута проводів на Нива Шевролі

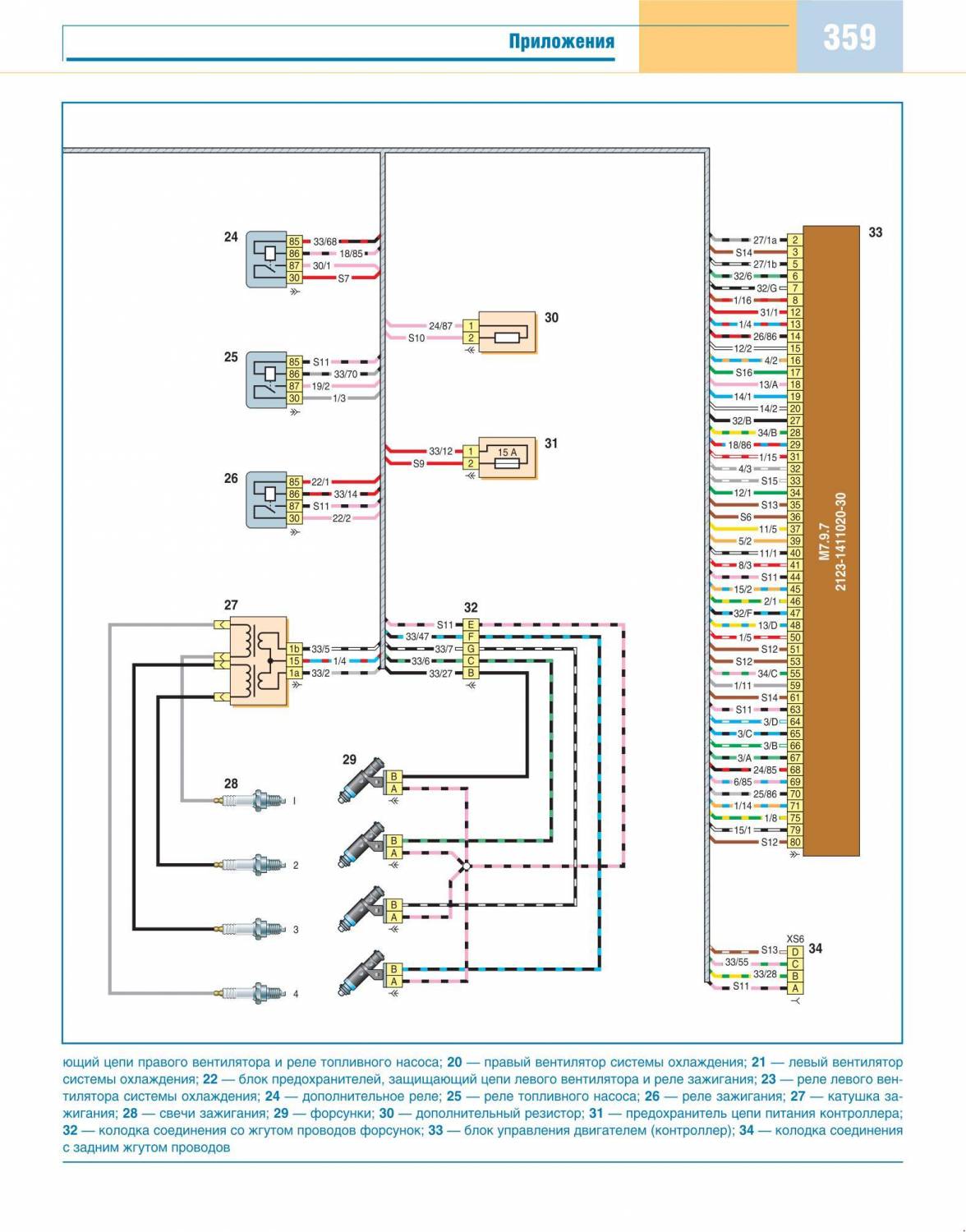

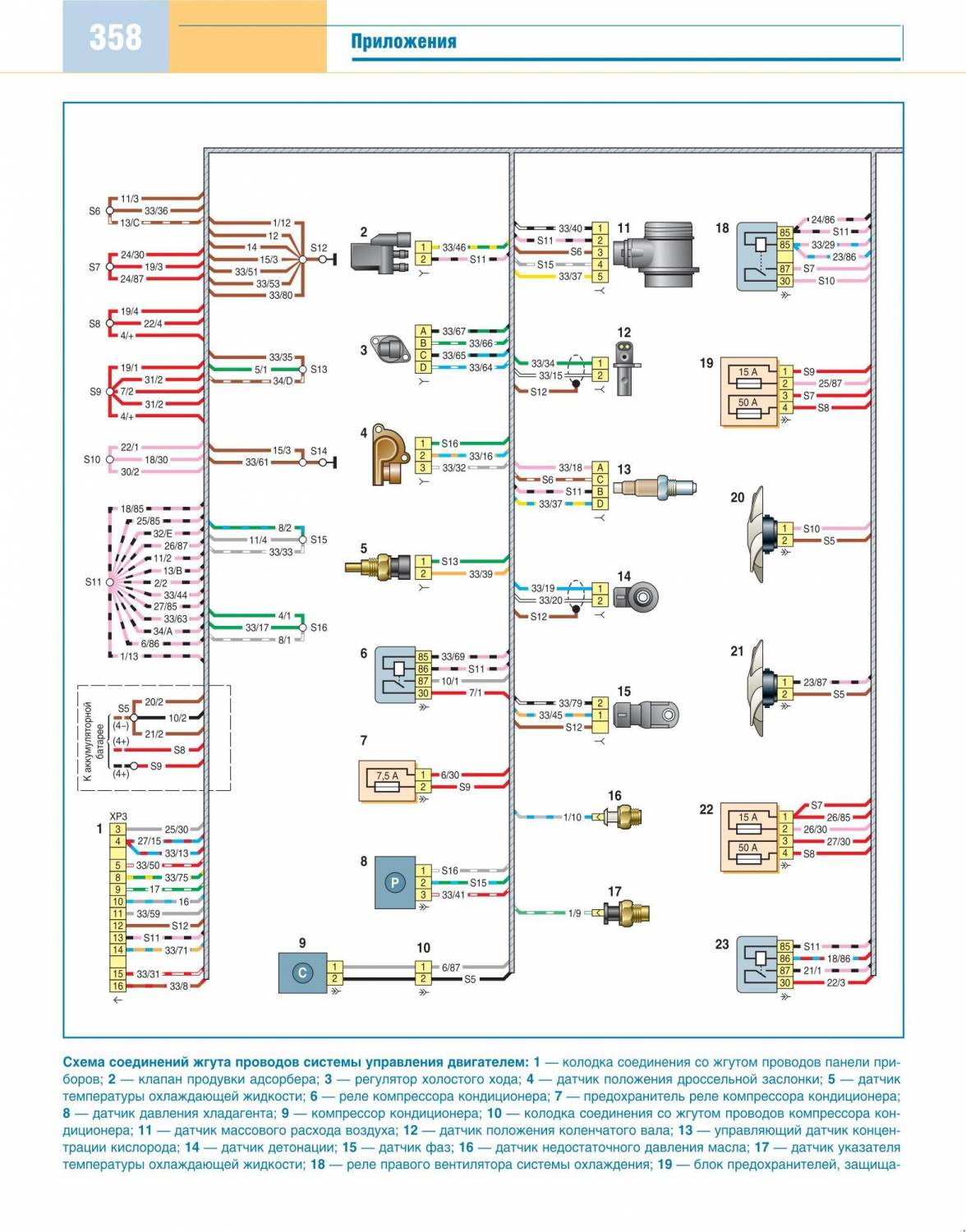

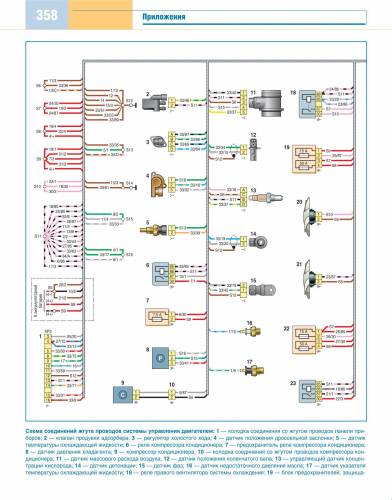

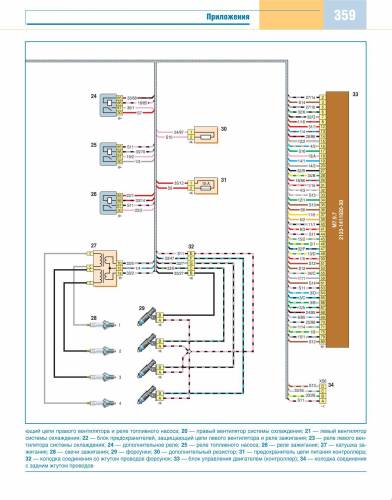

Електросхема з'єднань джгута проводів системи керування двигуном

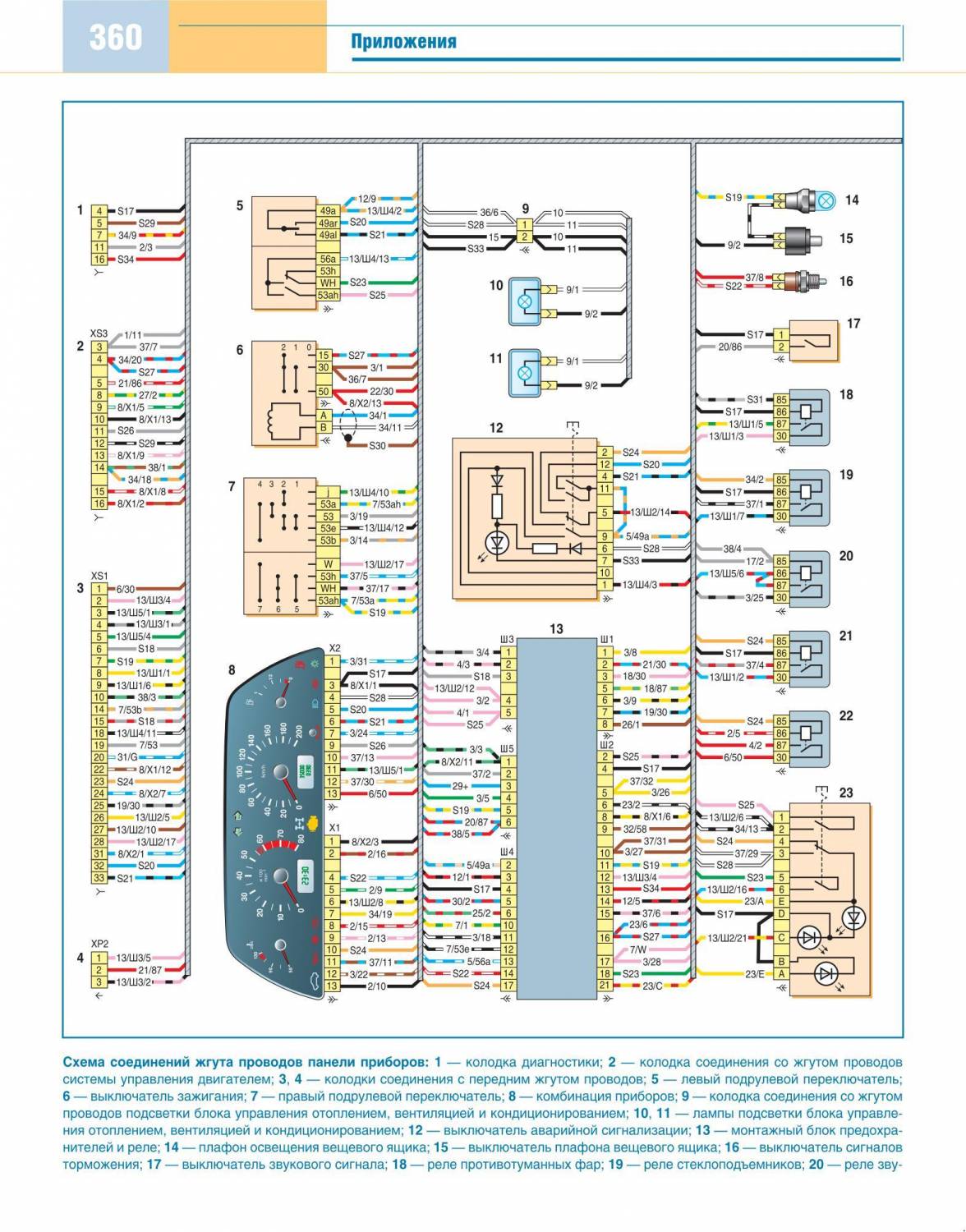

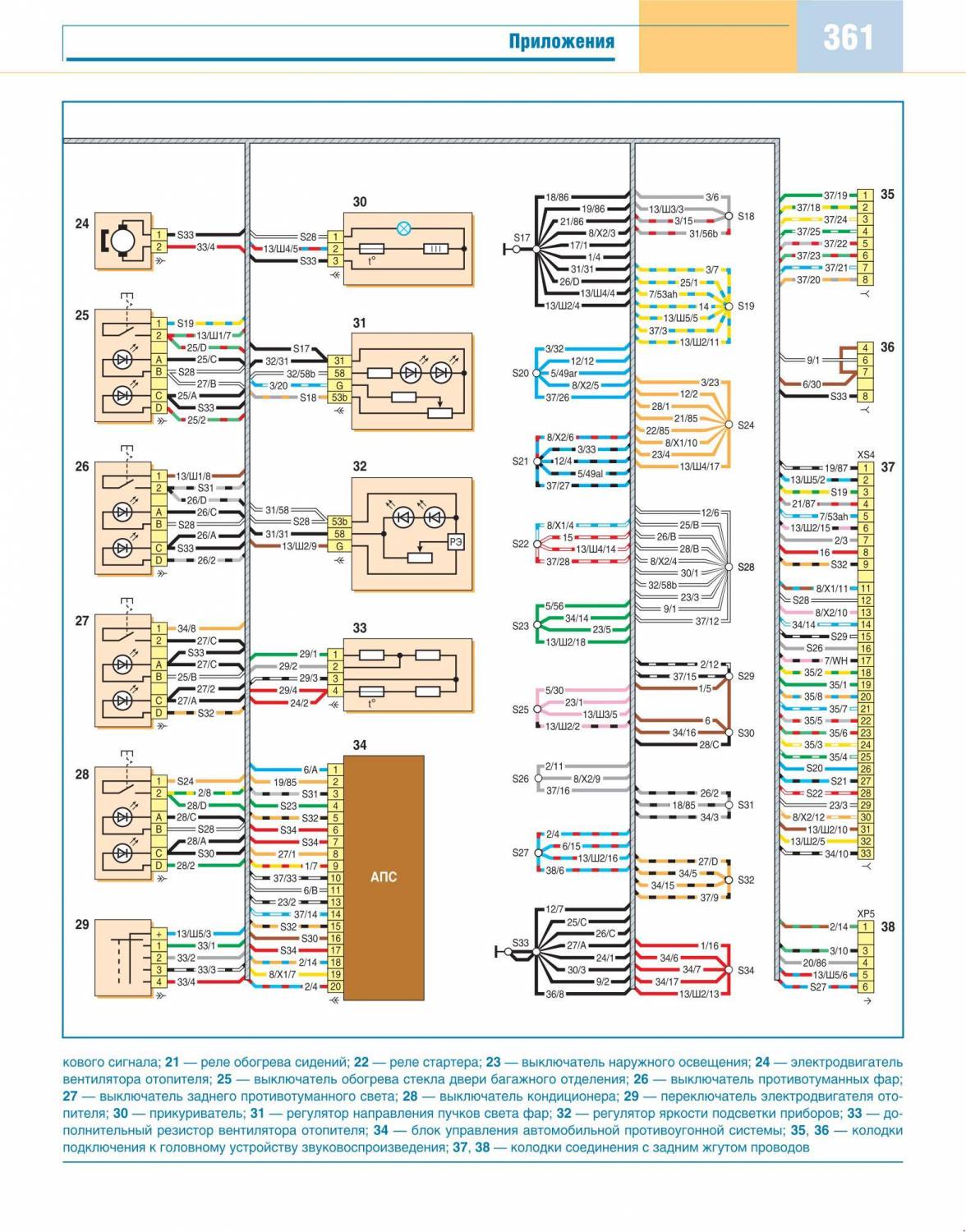

Ел.схема з'єднань джгута проводів панелі приладів

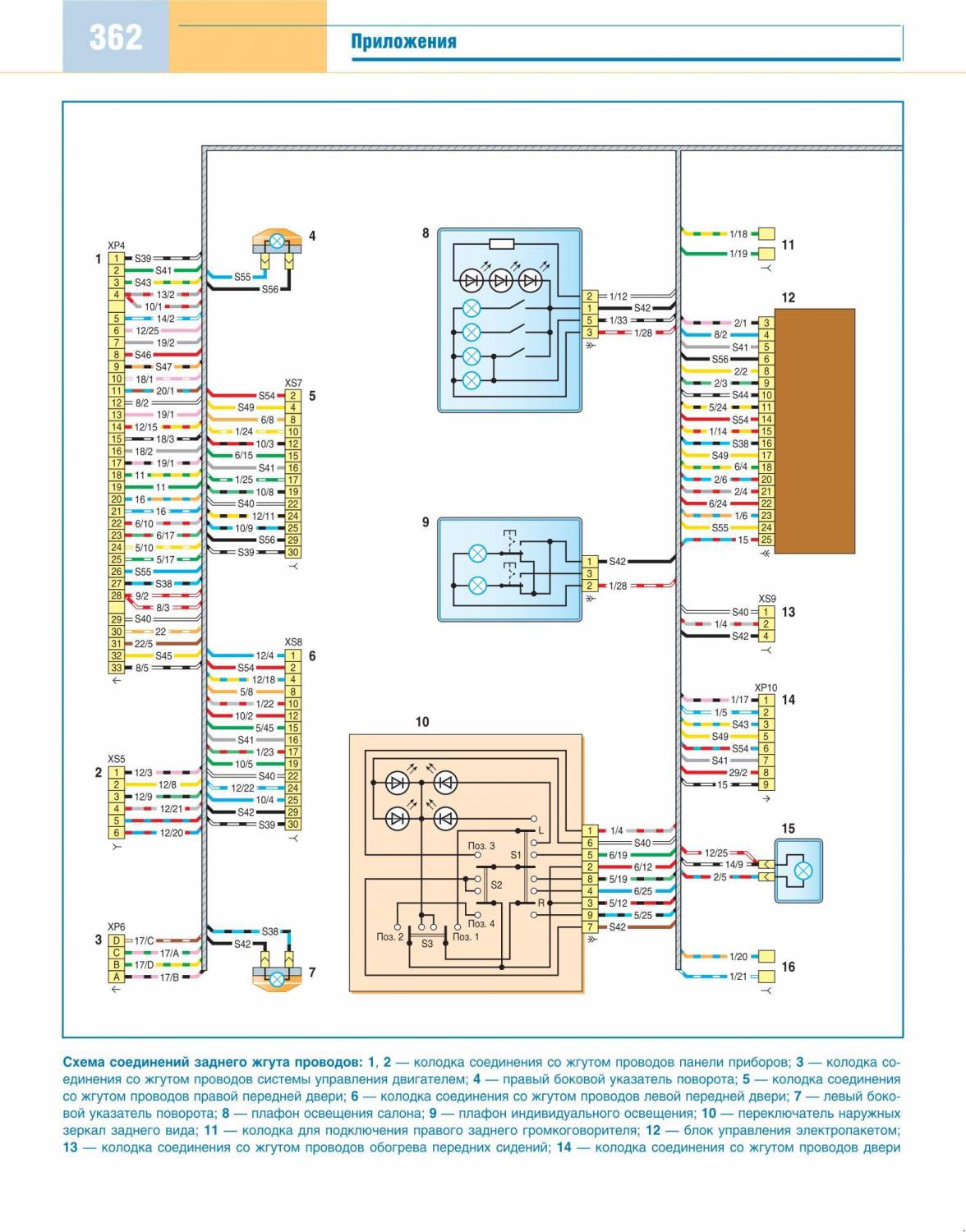

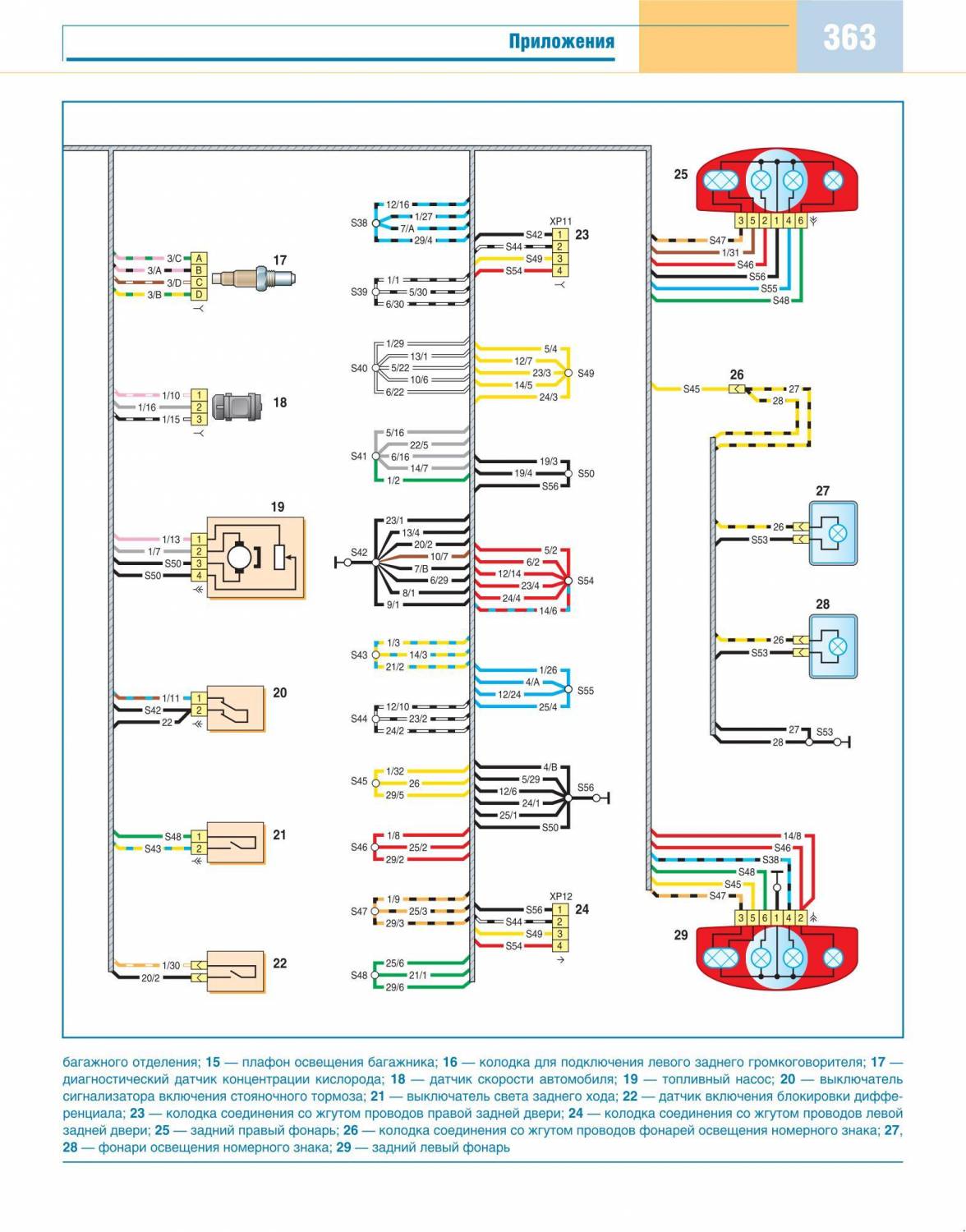

Схема з'єднань заднього джгута проводів

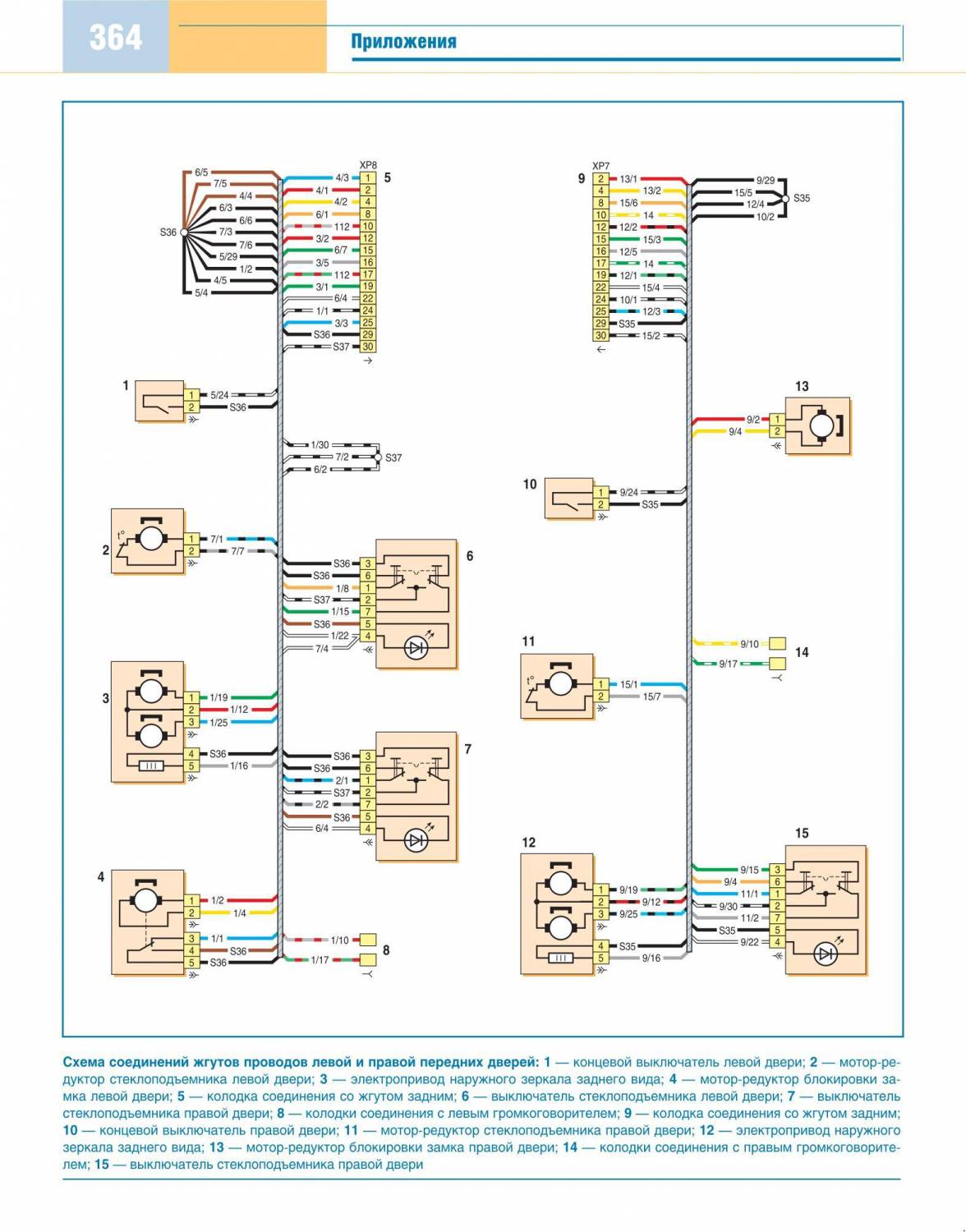

Електросхема з'єднань джгутів проводів лівої та правої передніх дверей

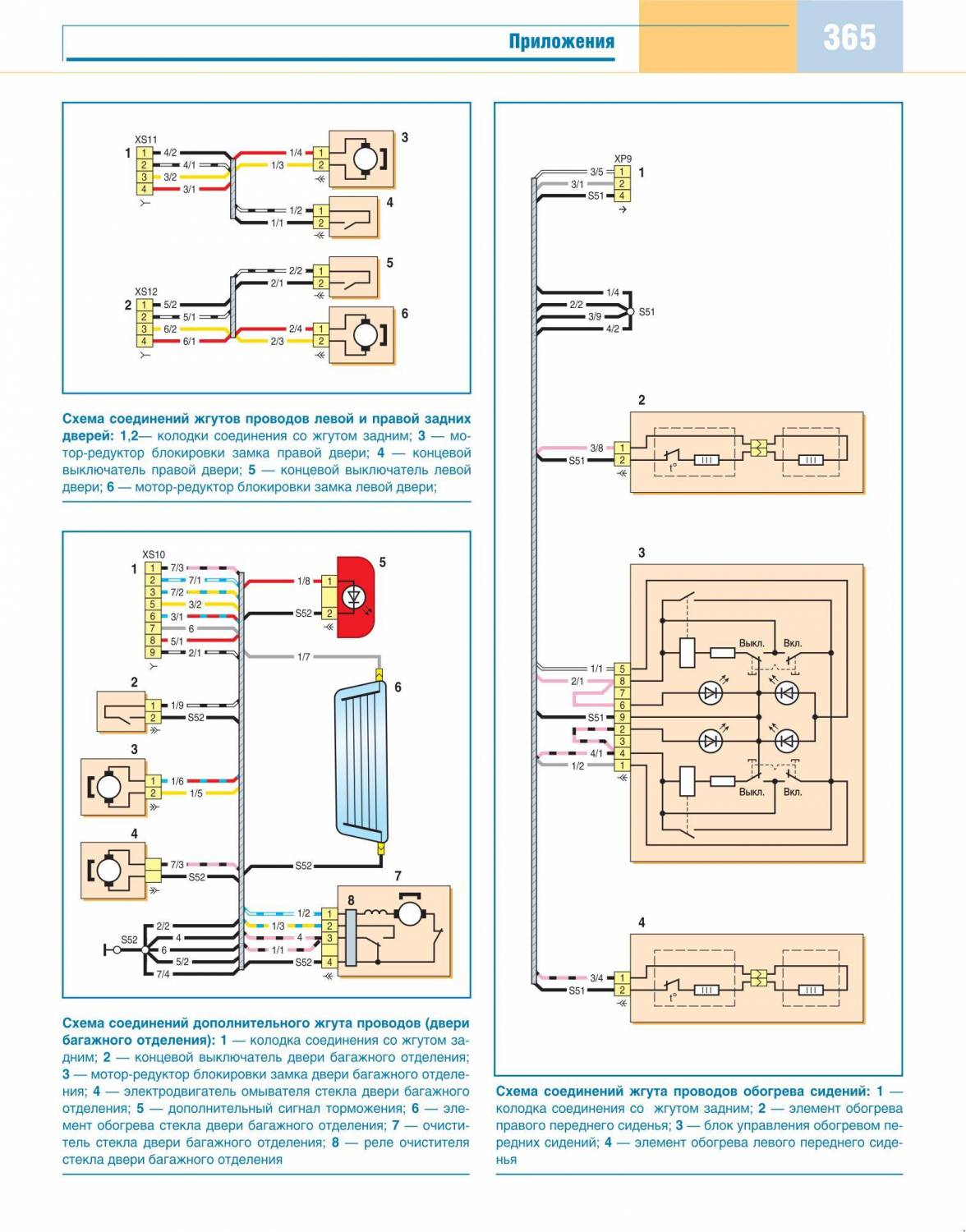

Ел.схема з'єднань джгутів лівої та правої задніх дверей, додаткового джгута проводів дверей багажного відділення, обігріву сидінь на Chevrolet Niva

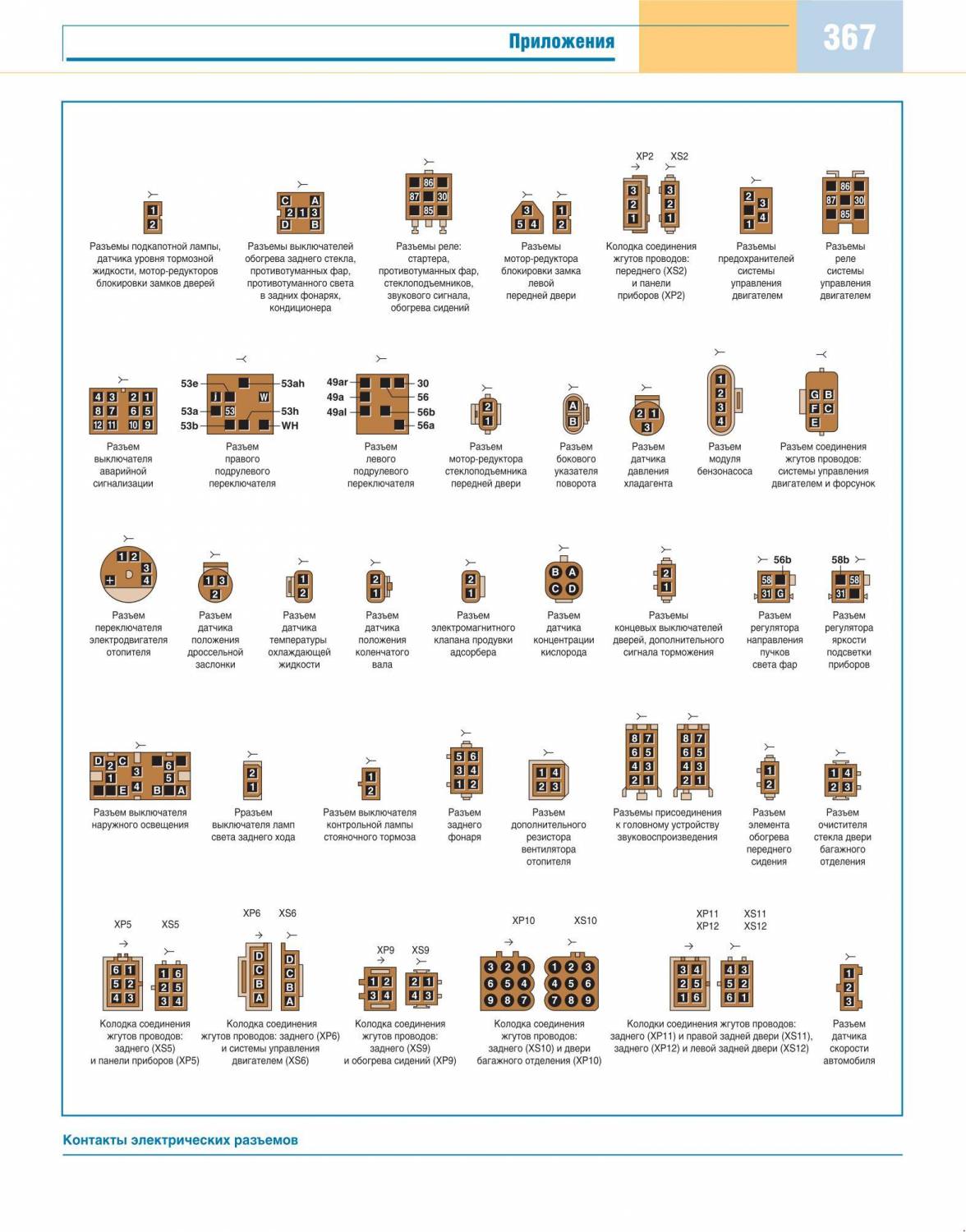

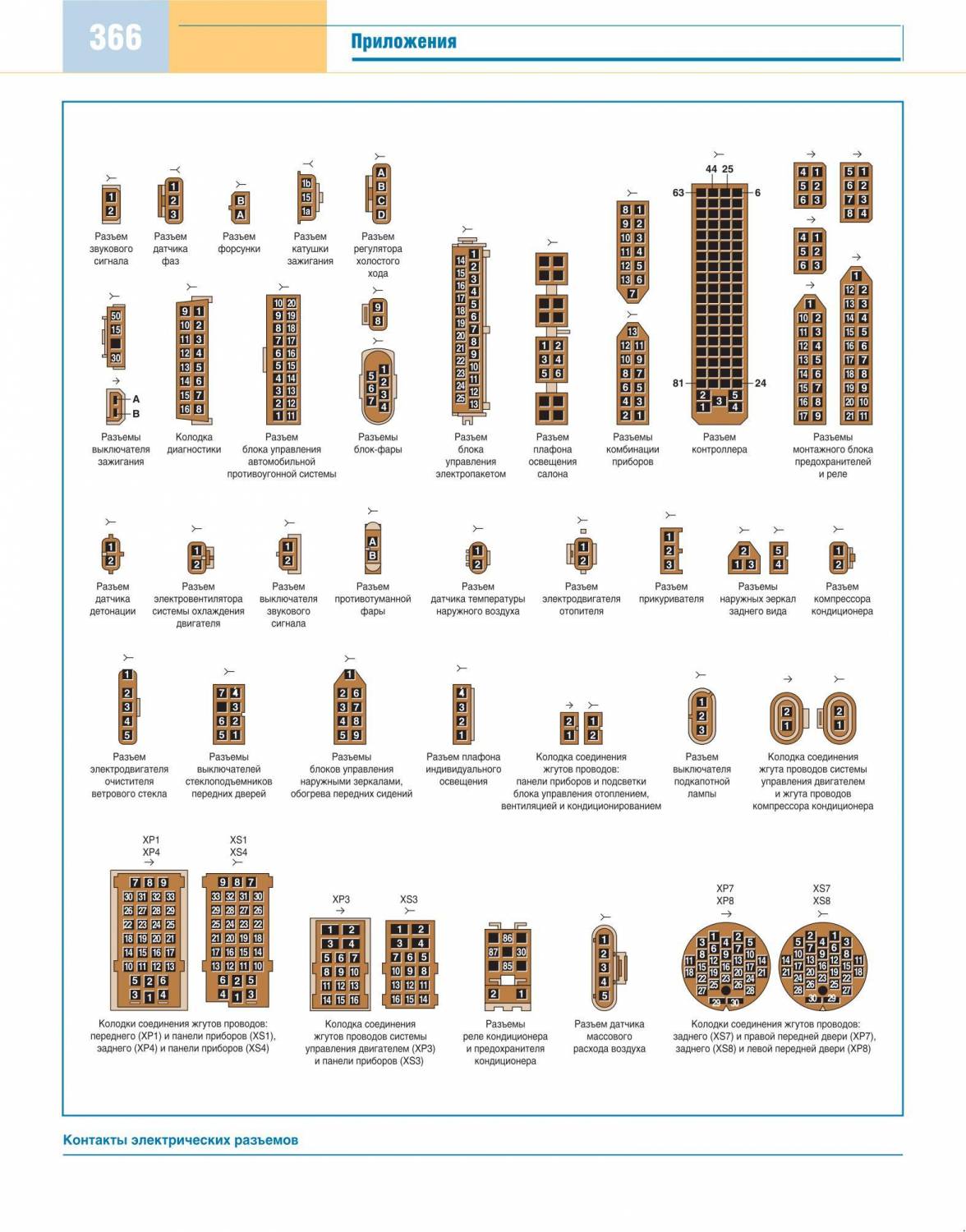

Контакти електричних роз'ємів

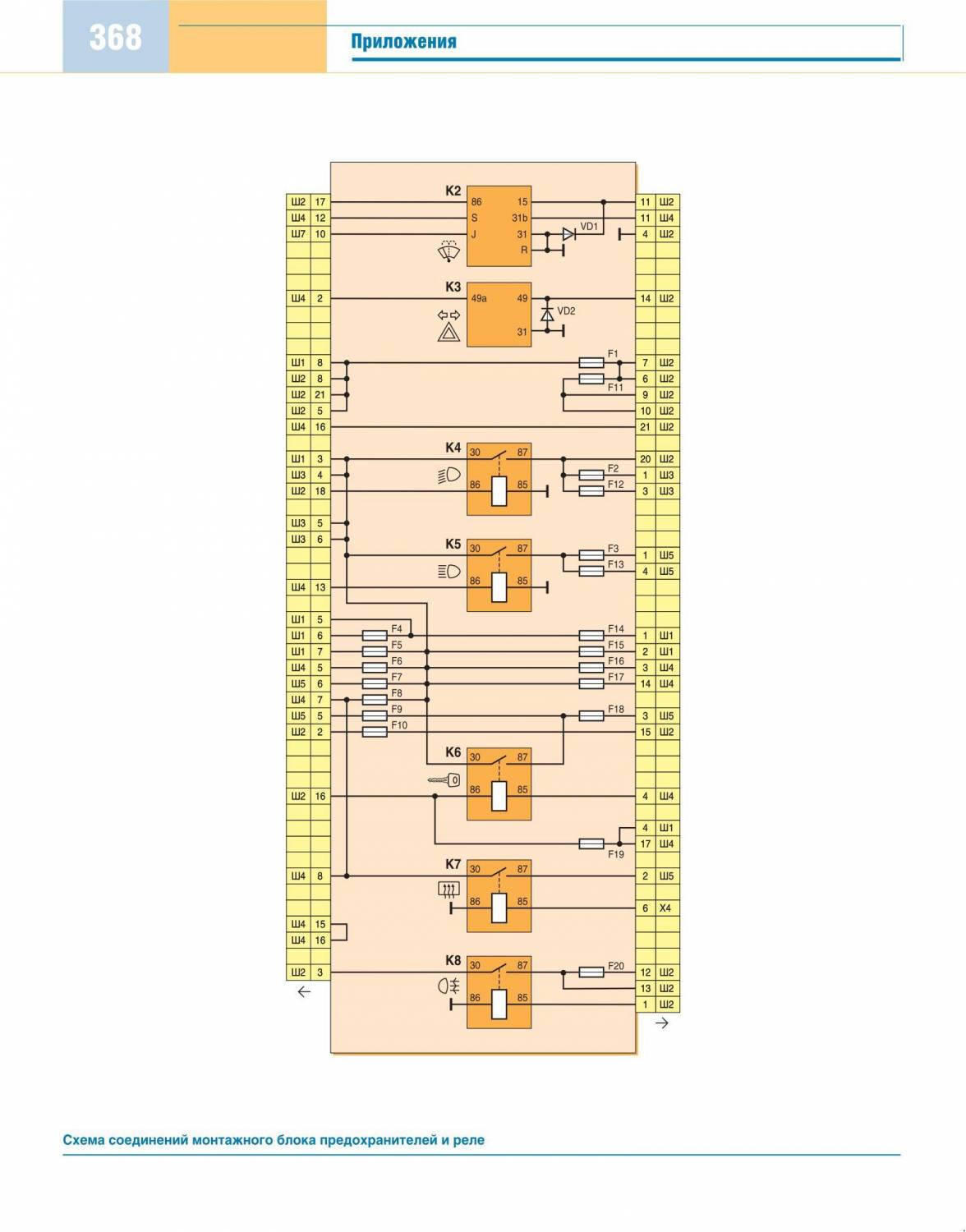

Схема з'єднань монтажного блоку запобіжників та реле
