У цій статті ми маємо в наявності схеми електрообладнання на Peugeot 406 1996-1999 р.в. Фірма Peugeot завжди славилася своїми дизельними двигунами. До рестайлінгу на «чотири шости» ставили відомі ще з 70-х років дизелі серії XUD, наднадійні та тяжкі. А з 1999 року їх змінили турбодизелі нової серії DW, які стали тихішими та економічнішими. У нових дизелів з безпосереднім упорскуванням палива є лише один недолік - їх ККД настільки високий, що взимку тепла, що віддається в систему охолодження, не вистачає для опалення салону. Тому на Peugeot 406 HDi ставлять додатковий електричний підігрівач та другий акумулятор. Але в будь-якому випадку Peugeot 406 1.8 - автомобіль для повільного, стабільного стилю водіння. А ось дволітрових моторів «чотири шостому» вистачає і для активних прискорень.

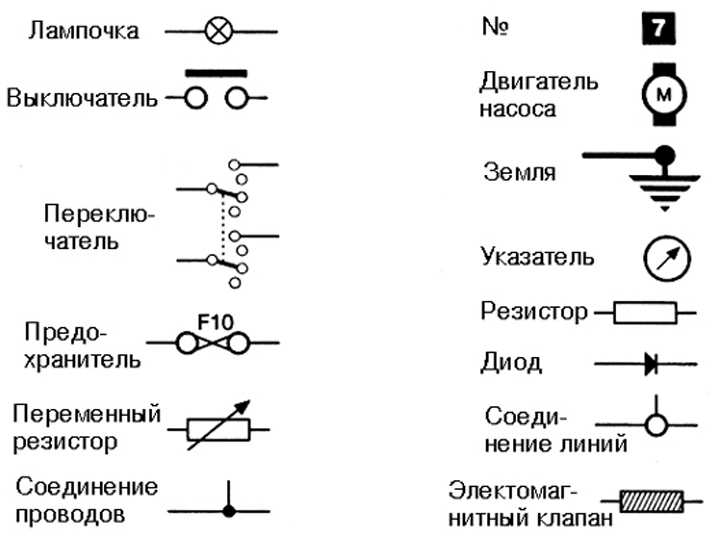

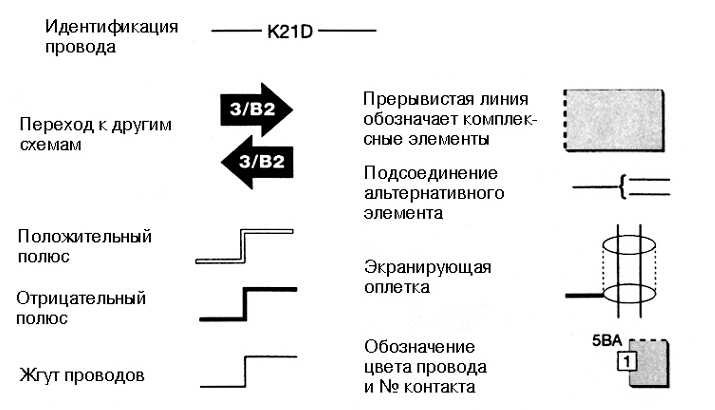

Електричні схеми на Пежо 406 - загальні відомості

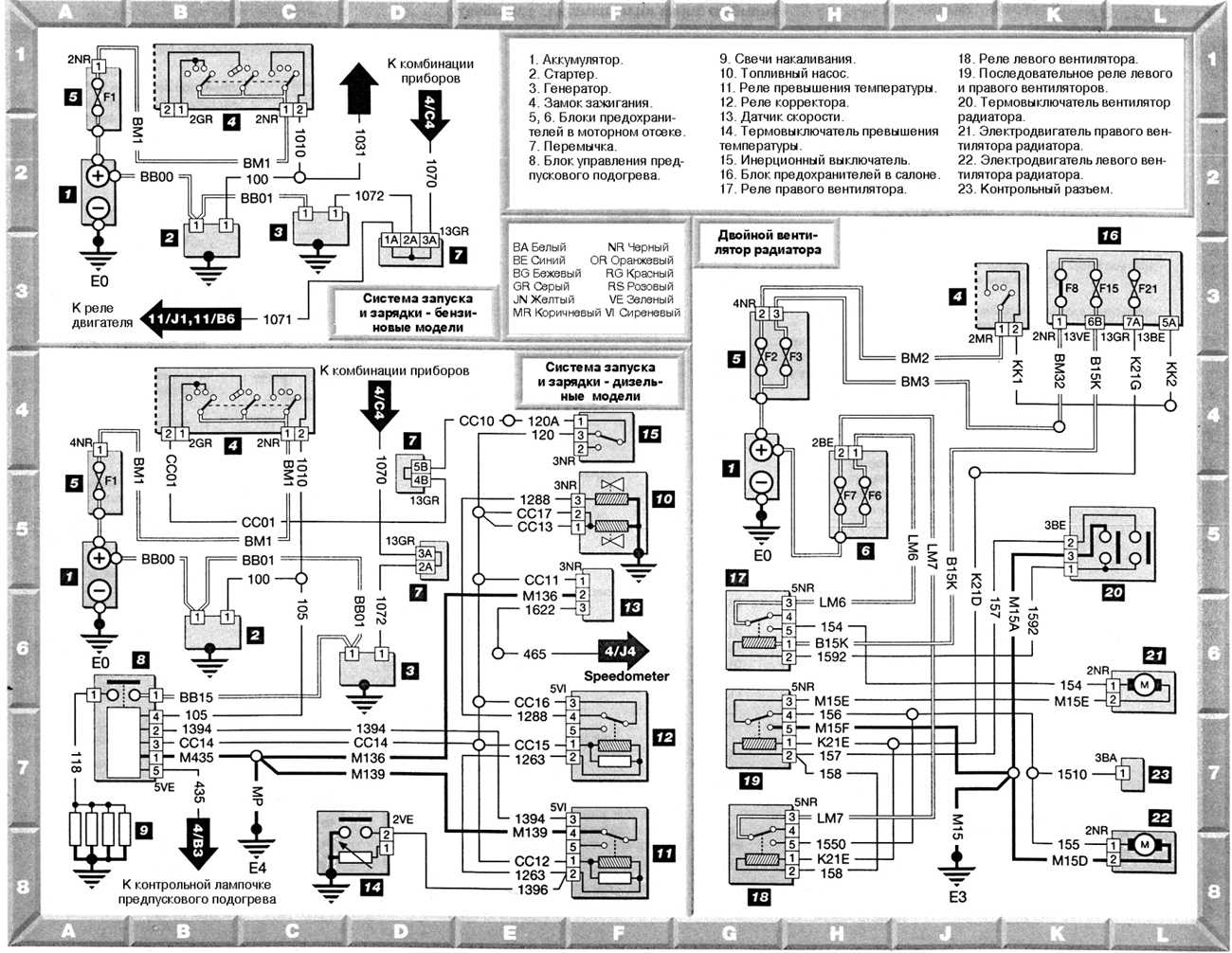

Системи запуску та зарядки. Вентилятори радіатора

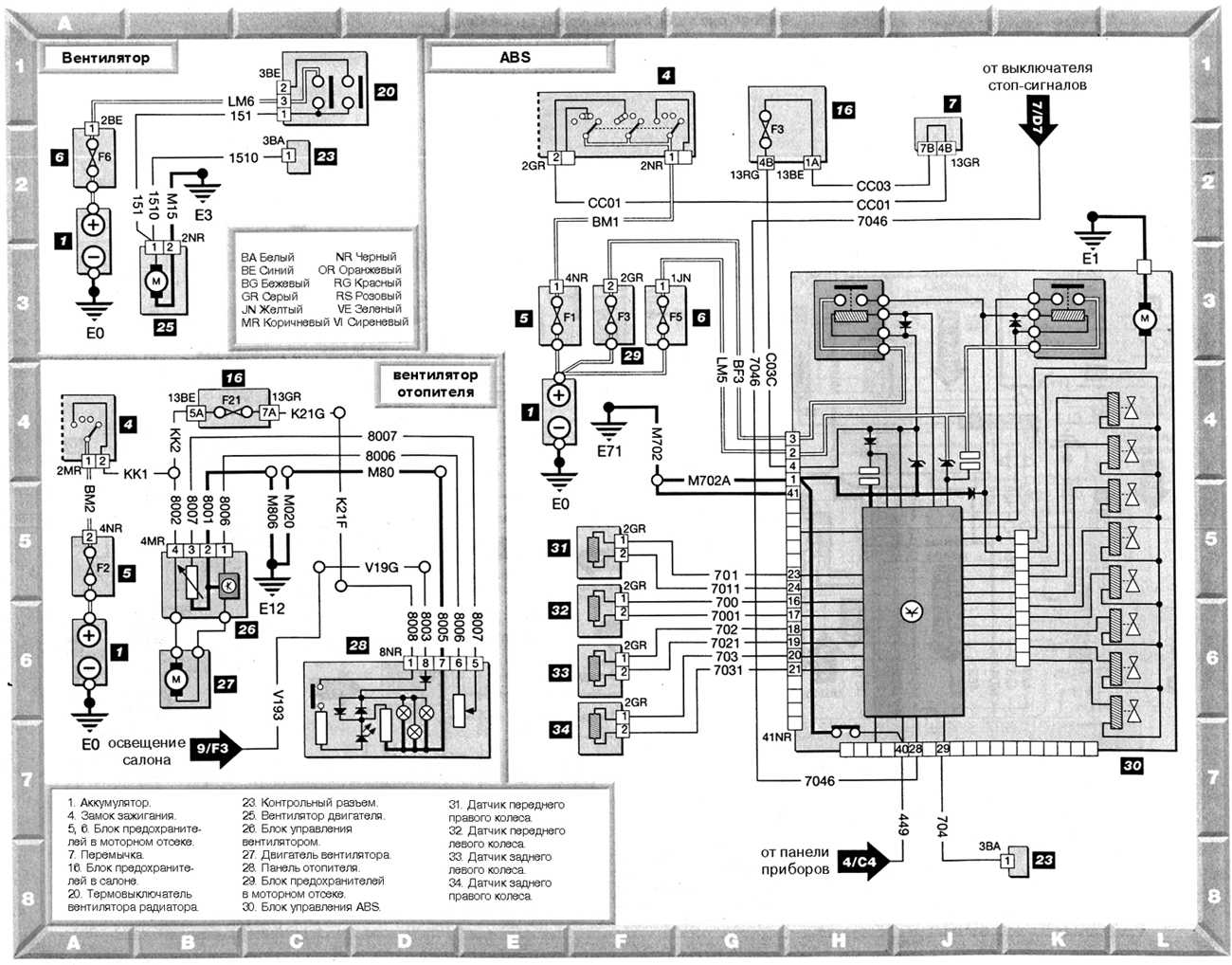

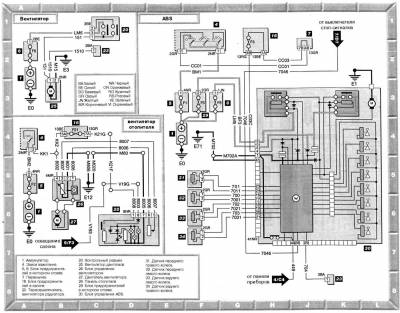

Вентилятор радіатора, вентилятор обігрівача, ABS — ел.

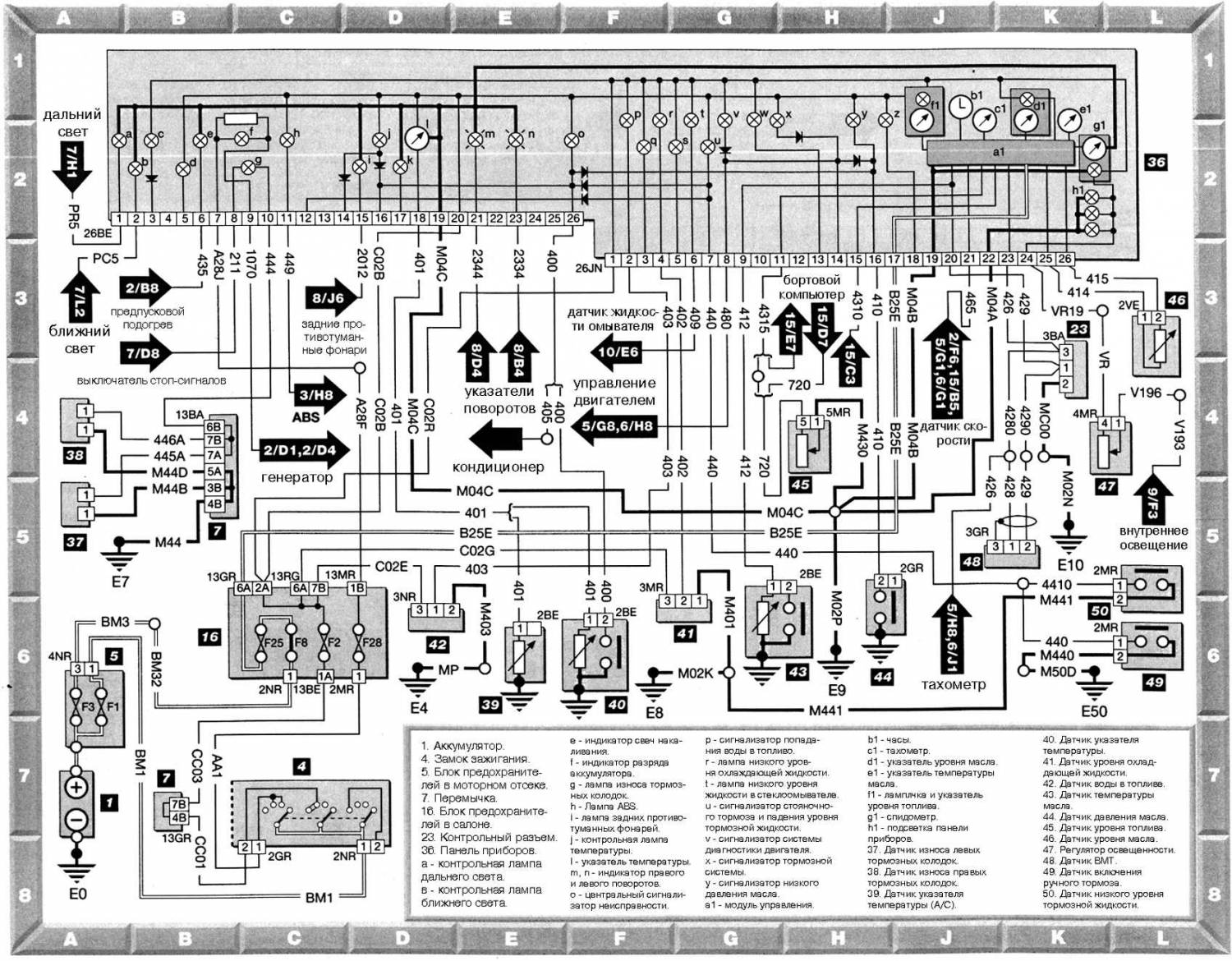

Схема контрольних лампочок та покажчиків

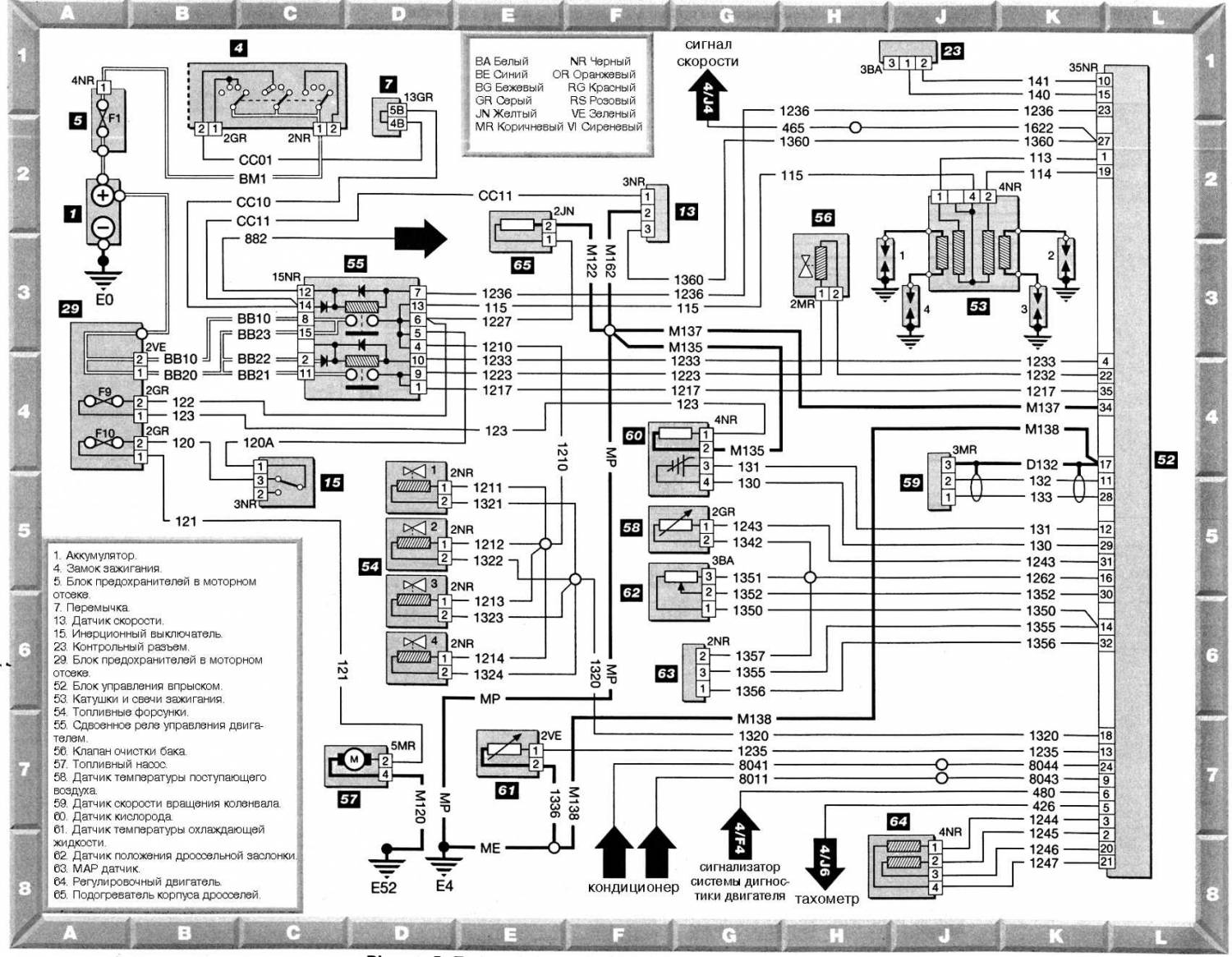

Схема системи керування двигуном Magneti Marelli MM8P на Пежо 406

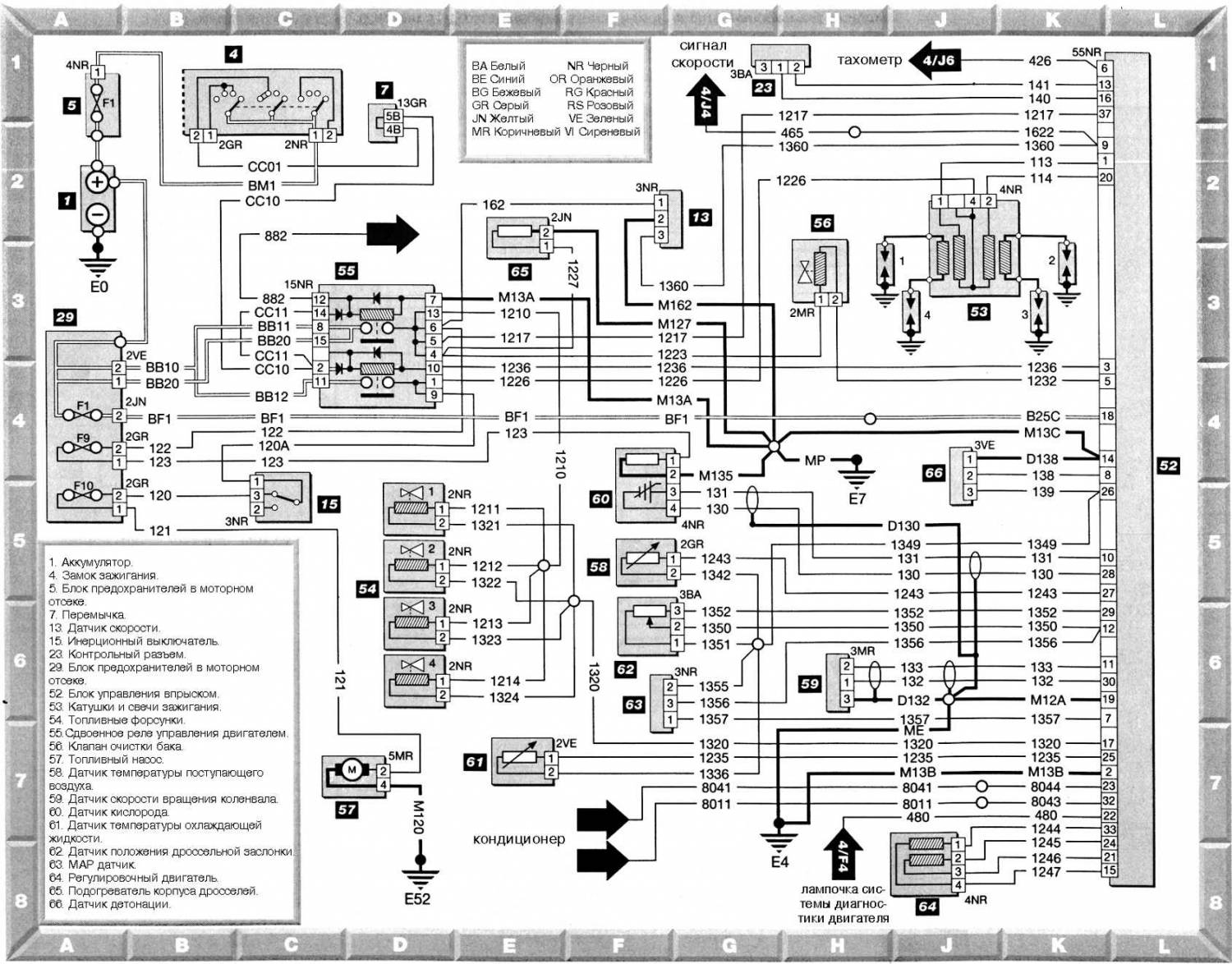

Схема системи керування двигуном Bosch MP5.1.1 на Peugeot 406

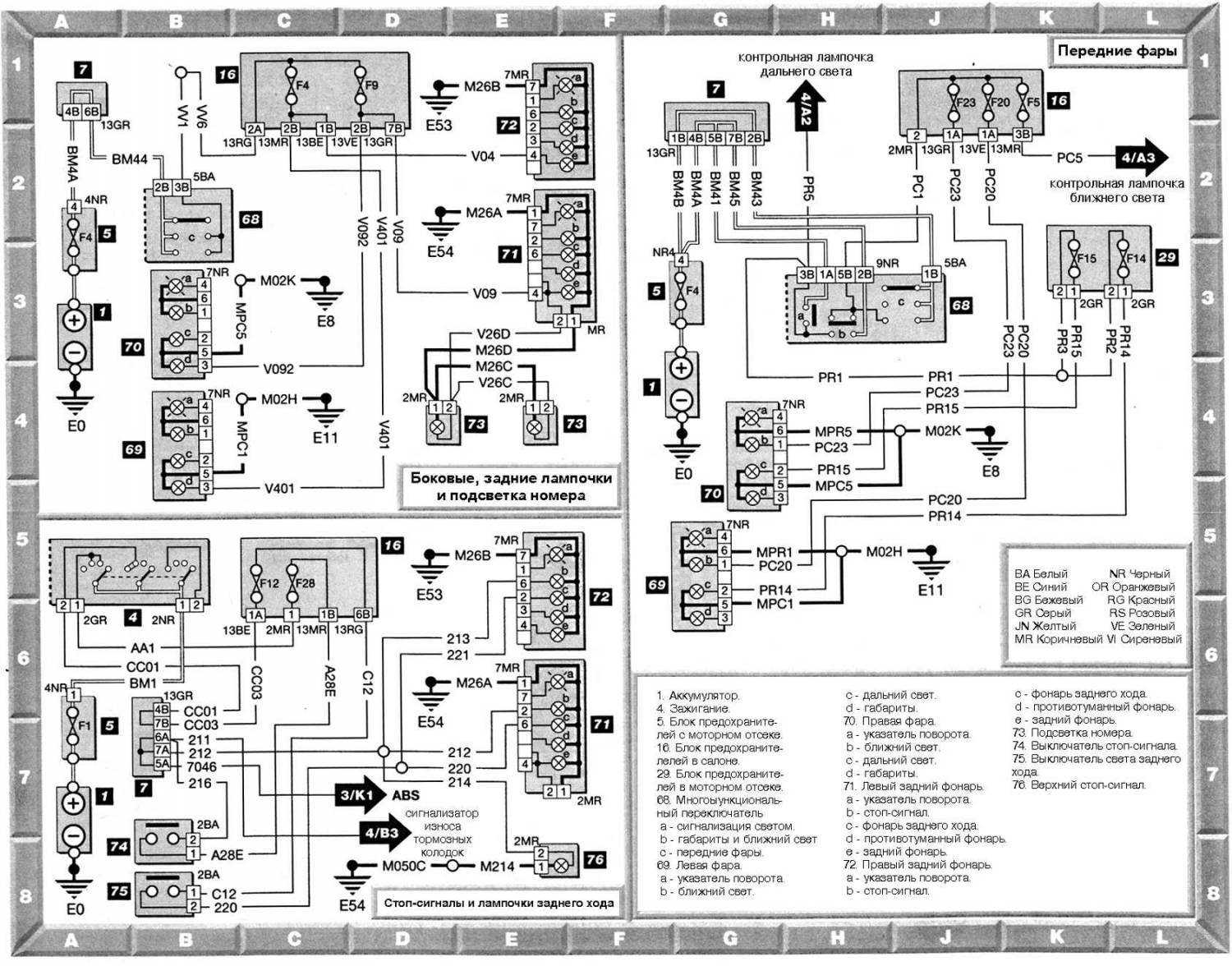

Передні фари, підсвічування номера, стоп-сигнали, лампочки - електросхема

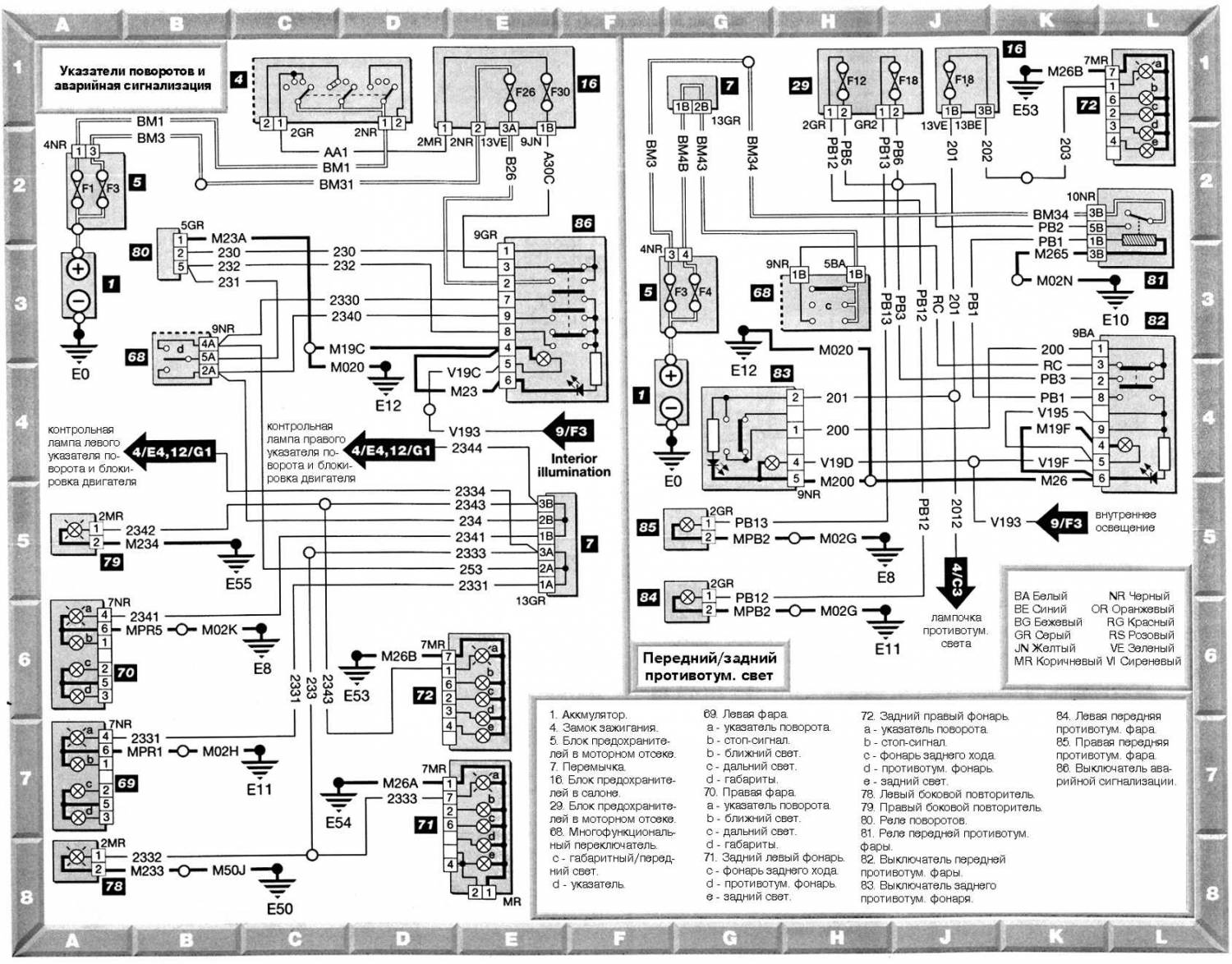

Покажчики поворотів та аварійна сигналізація, протитуманне світло — схема на Пежо 406

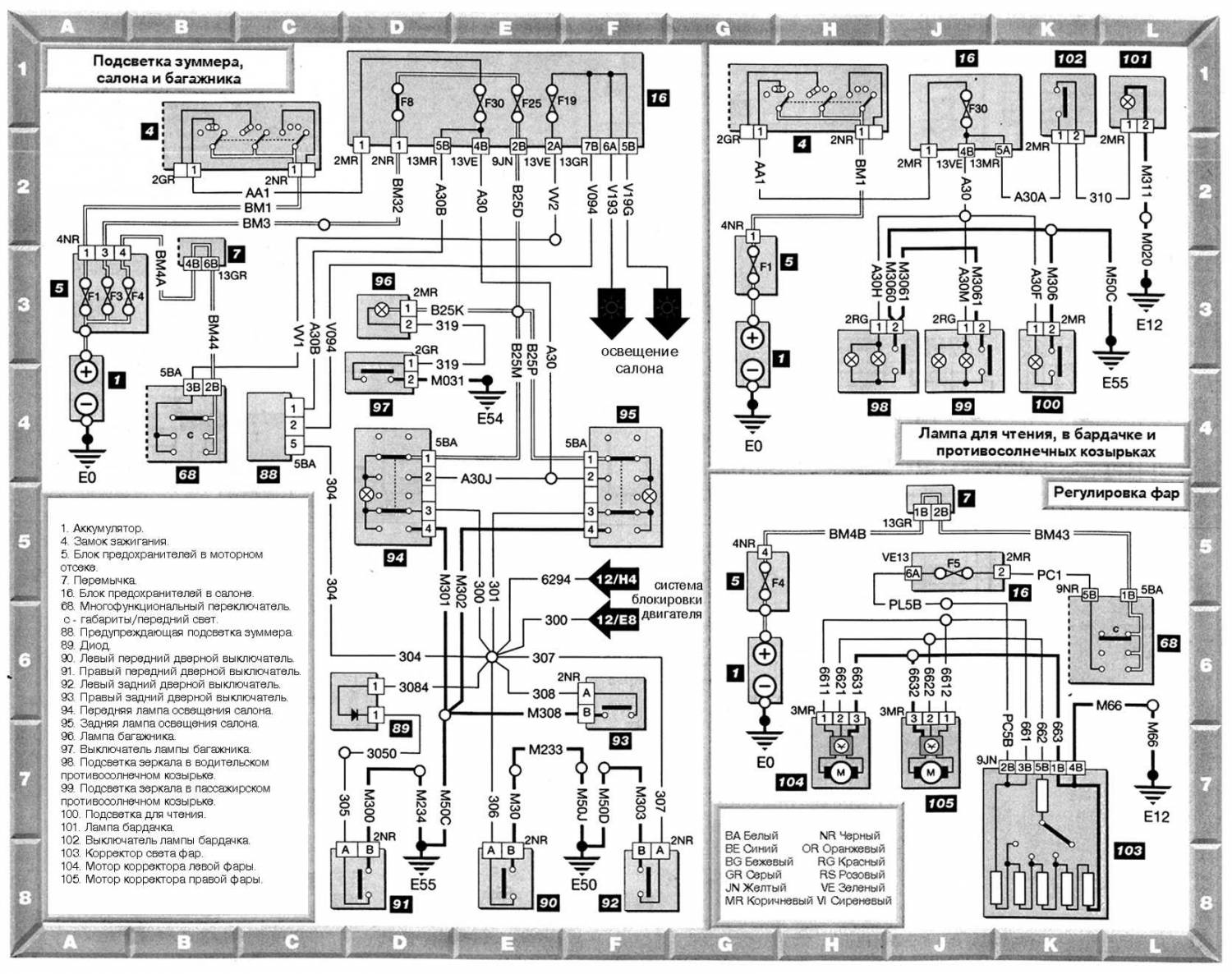

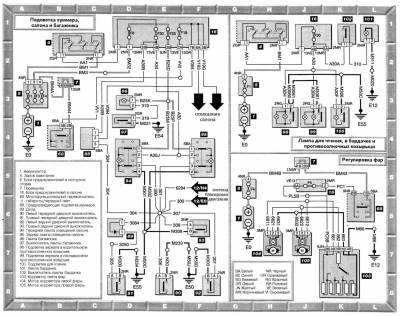

Внутрішнє освітлення та регулювання фар - ел.

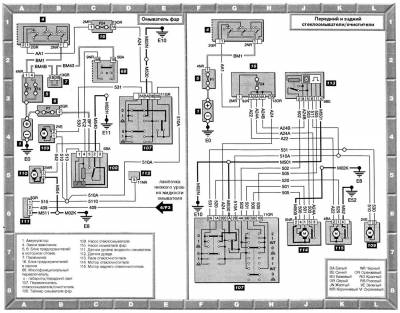

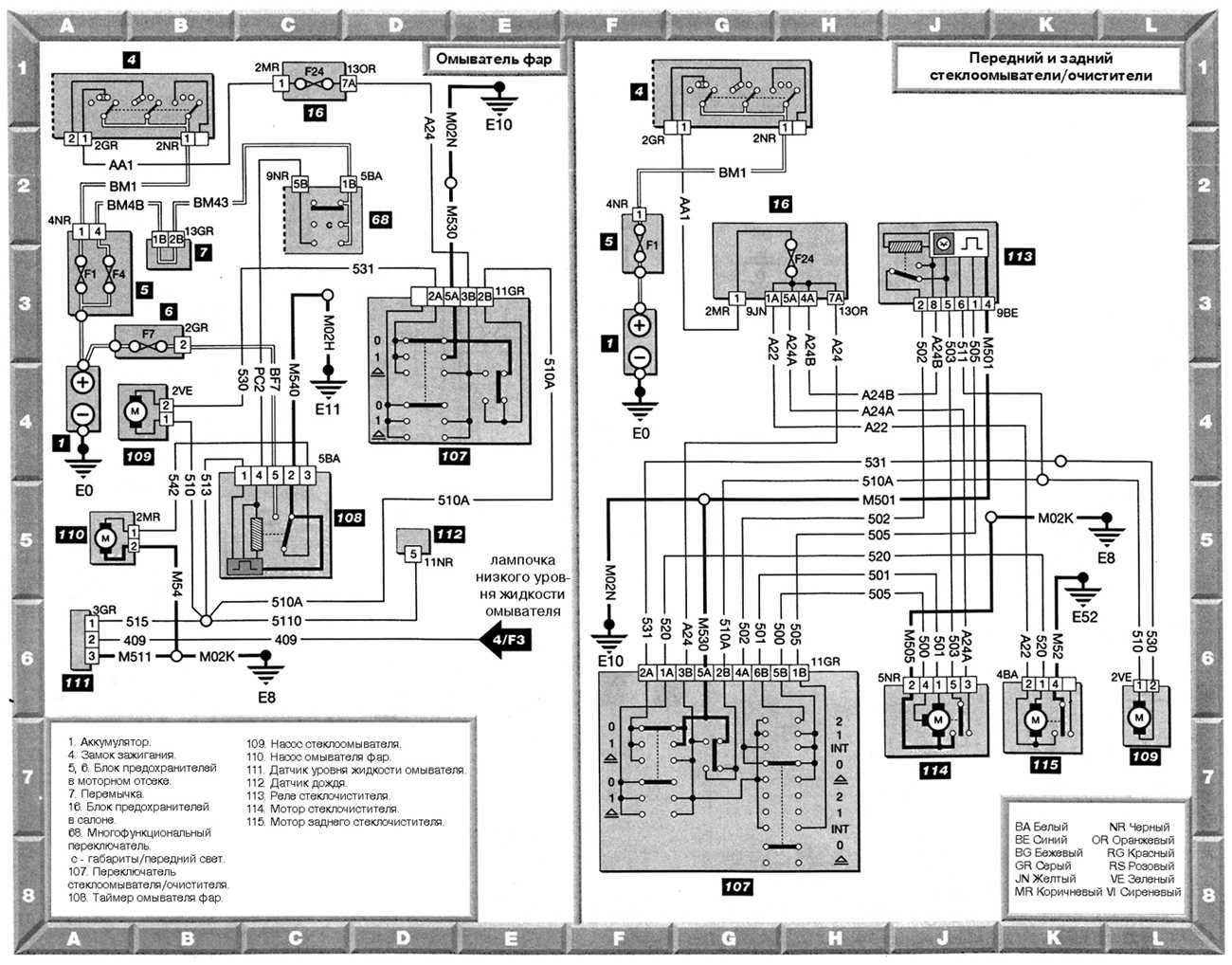

Омивач фар, передні та задні склоомивачі/ очищувачі — схема

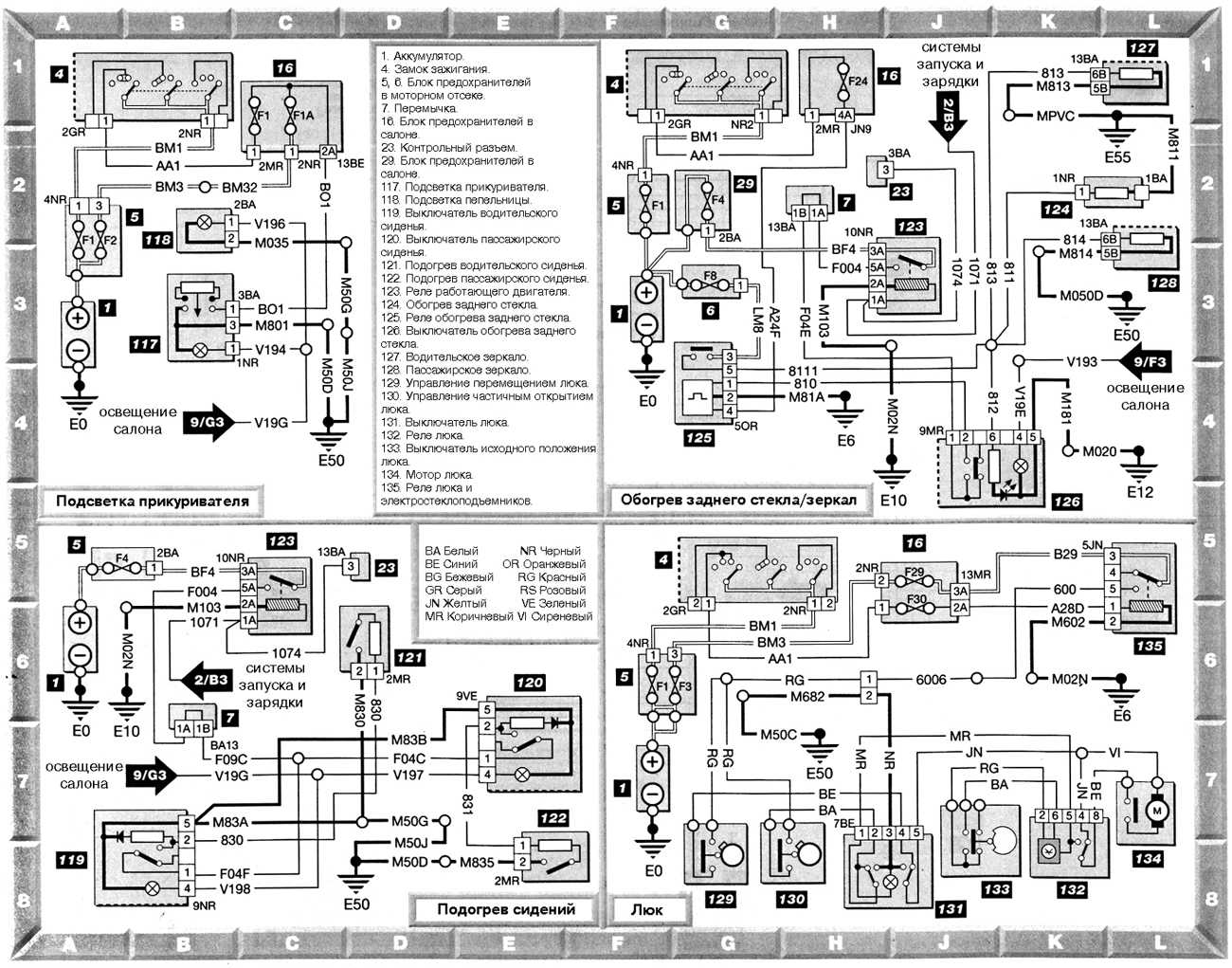

Електросхема підсвічування прикурювача, обігріву сидінь, заднього скла та дзеркал, люка
Схема системи блокування двигуна на Peugeot 406

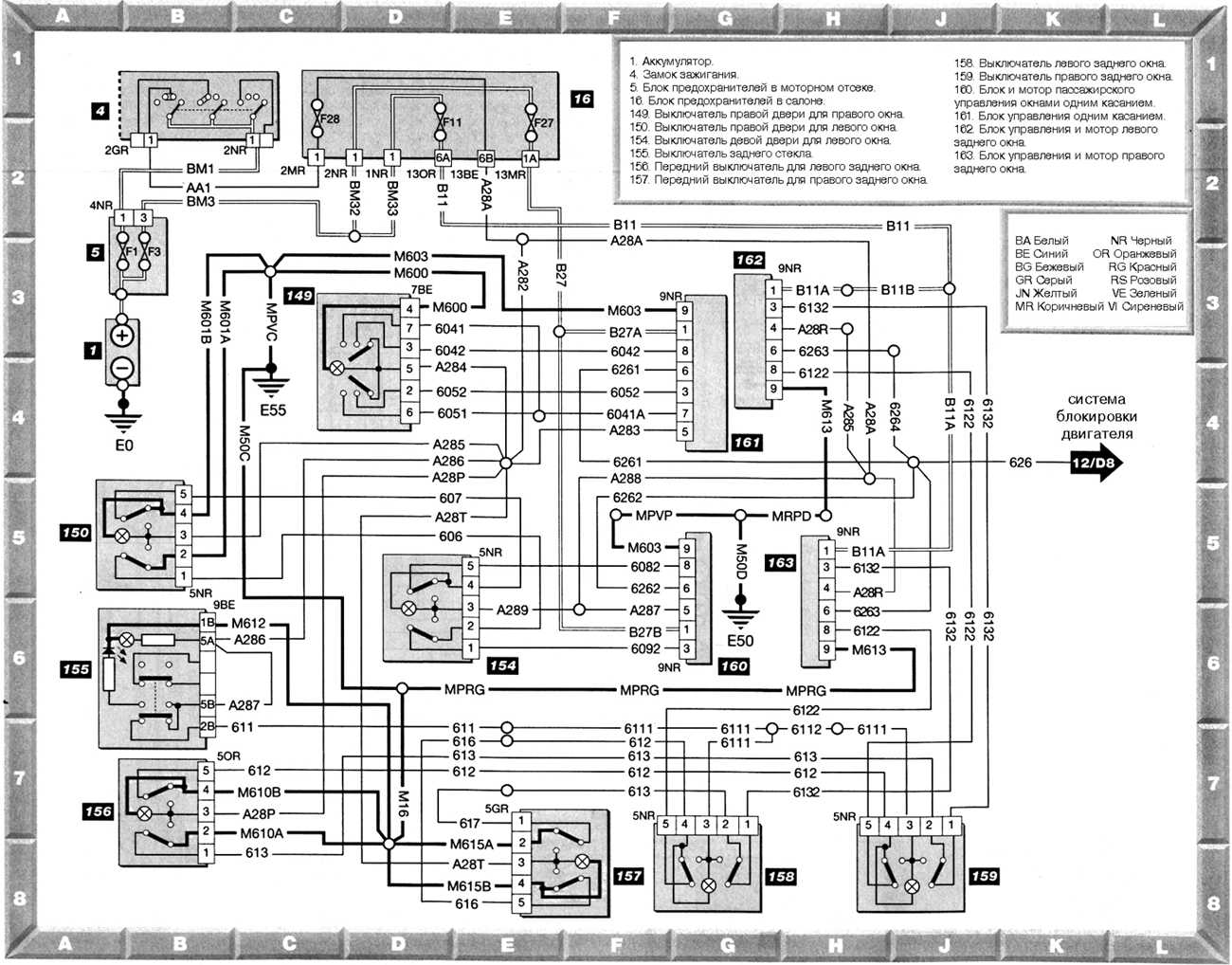

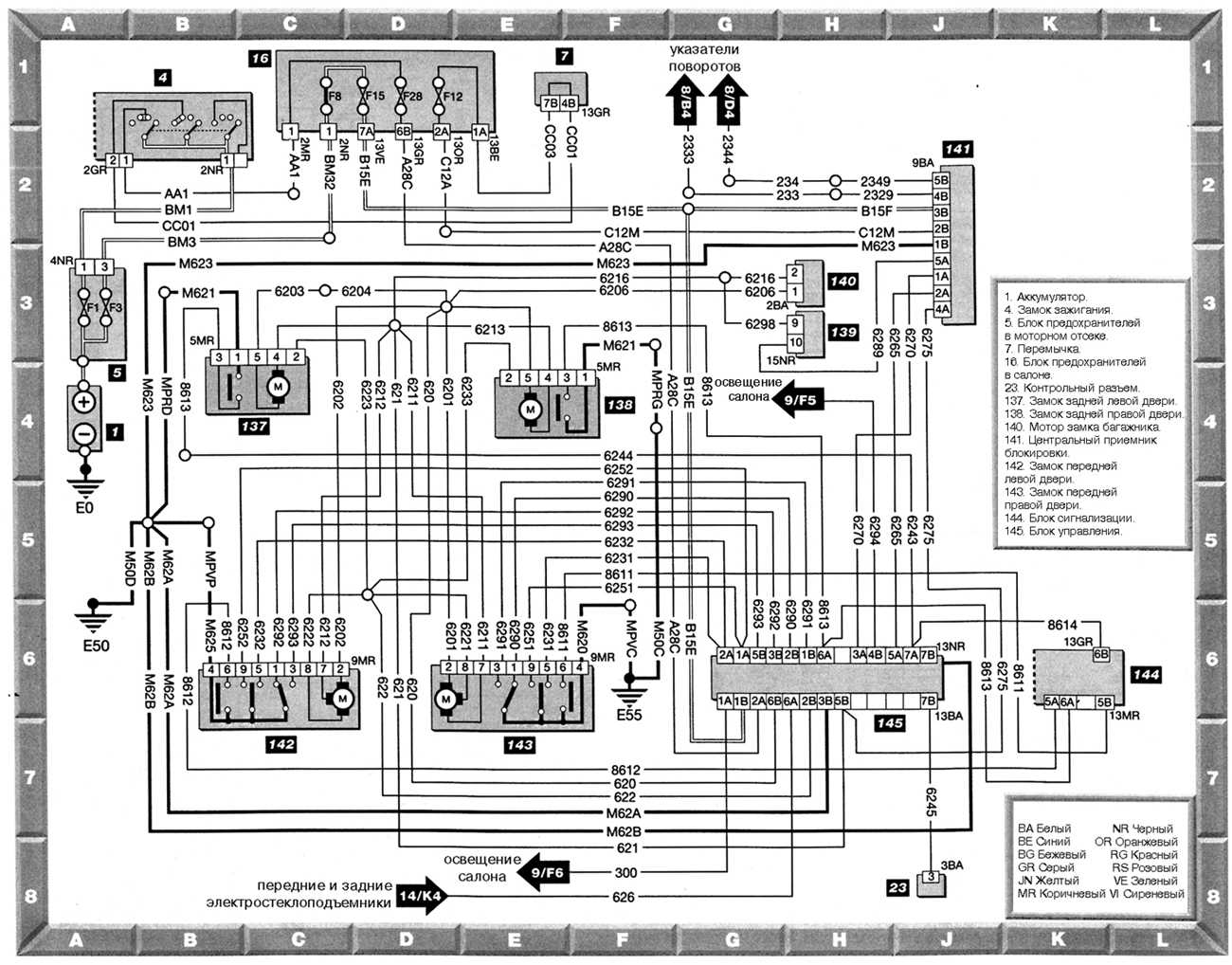

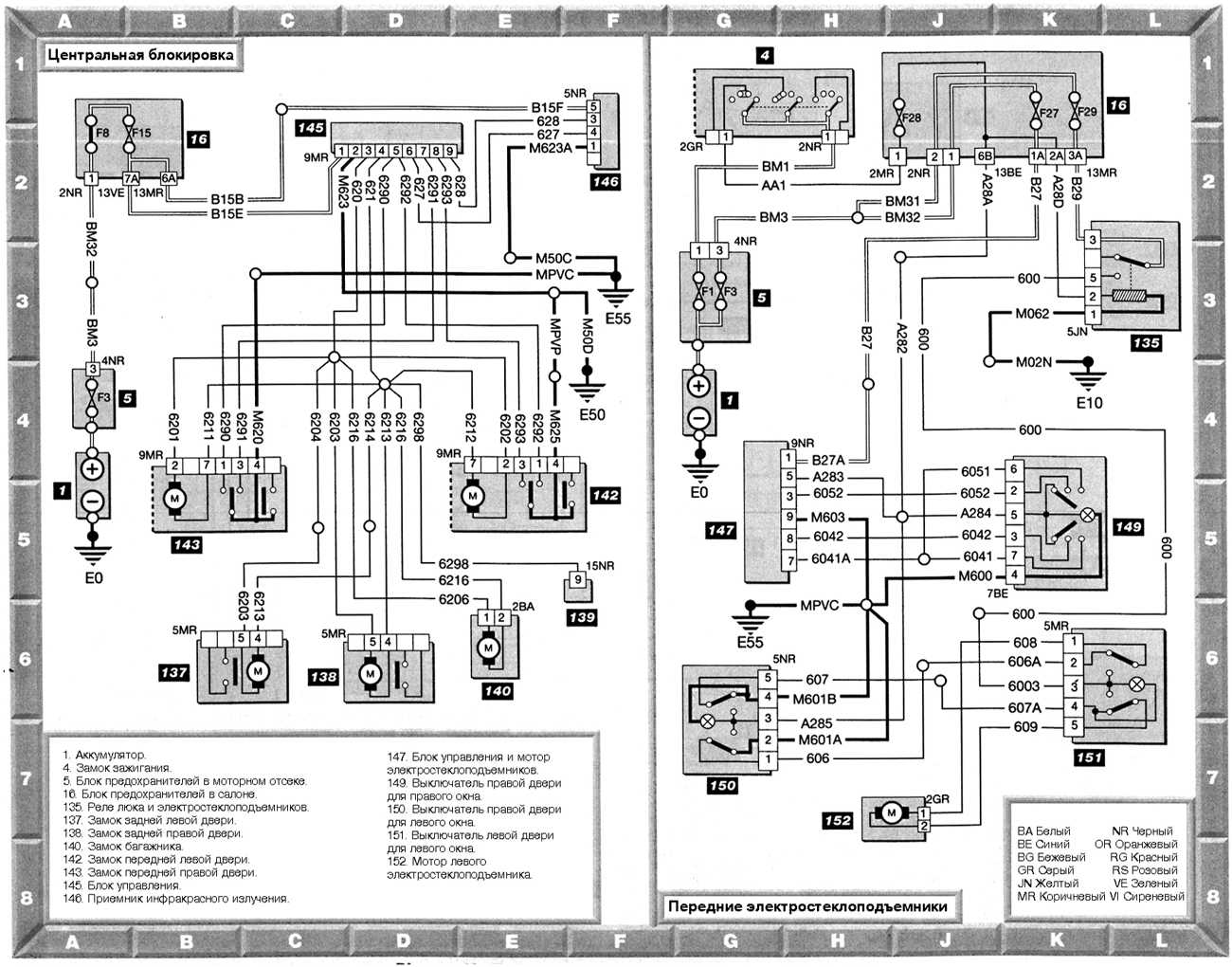

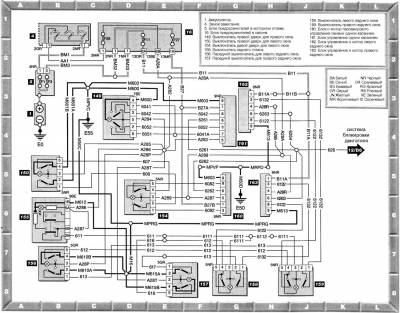

Центральне блокування та передні електросклопідйомники — ел.
Передні та задні електросклопідйомники

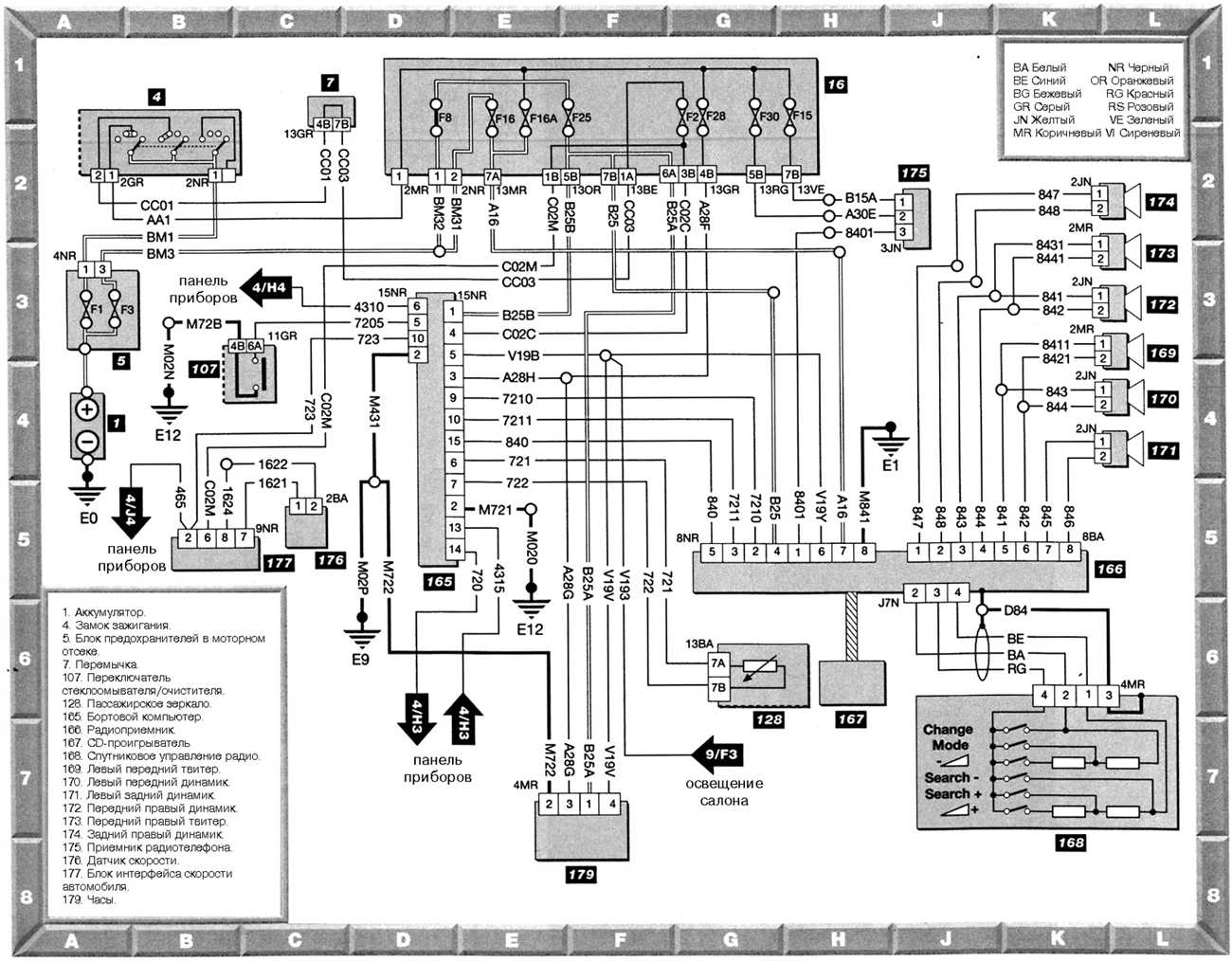

Магнітола, CD-програвач, годинник та бортовий комп'ютер — електросхема

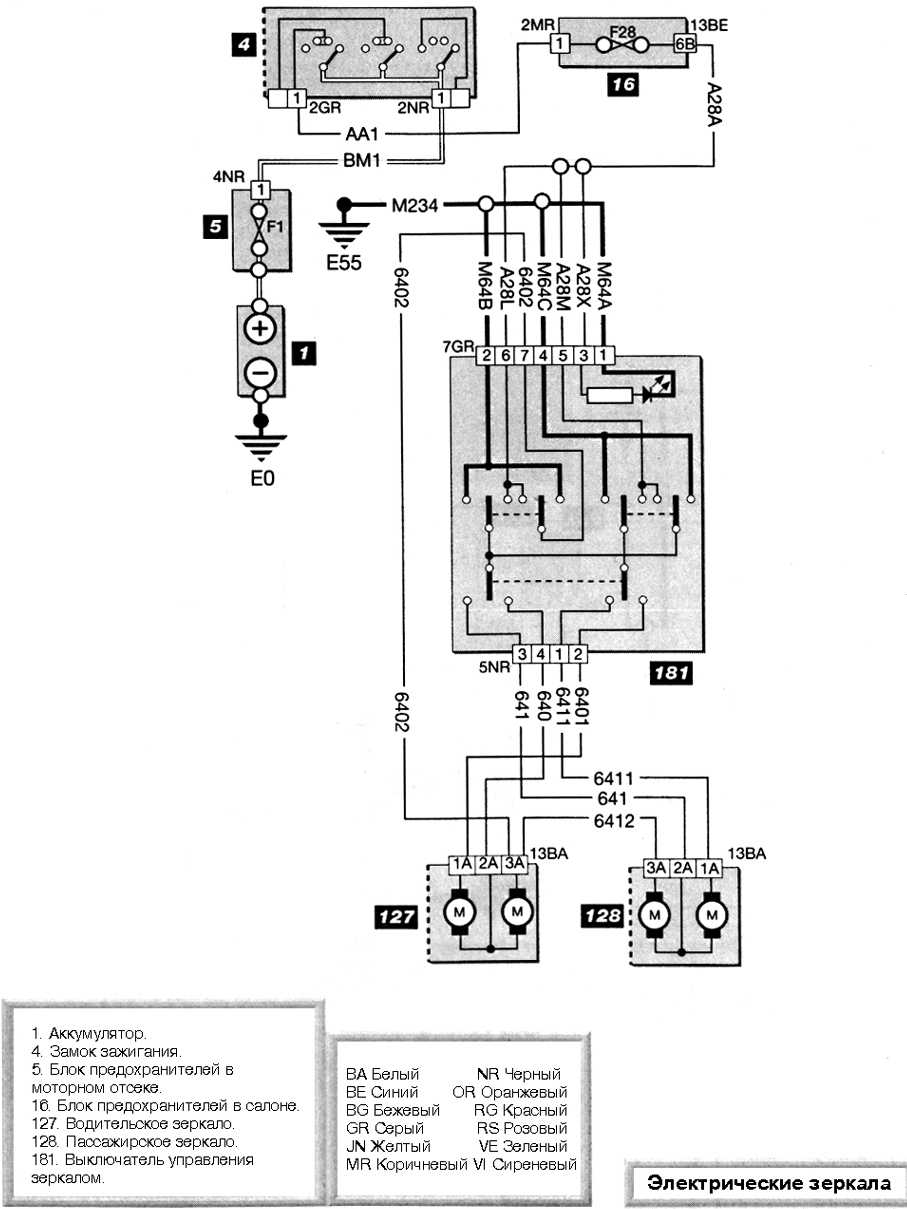

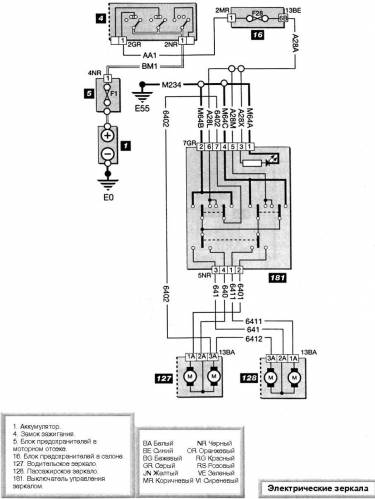

Електричні дзеркала - схема на Peugeot 406
