Сканія 4 серії – запобіжники та реле

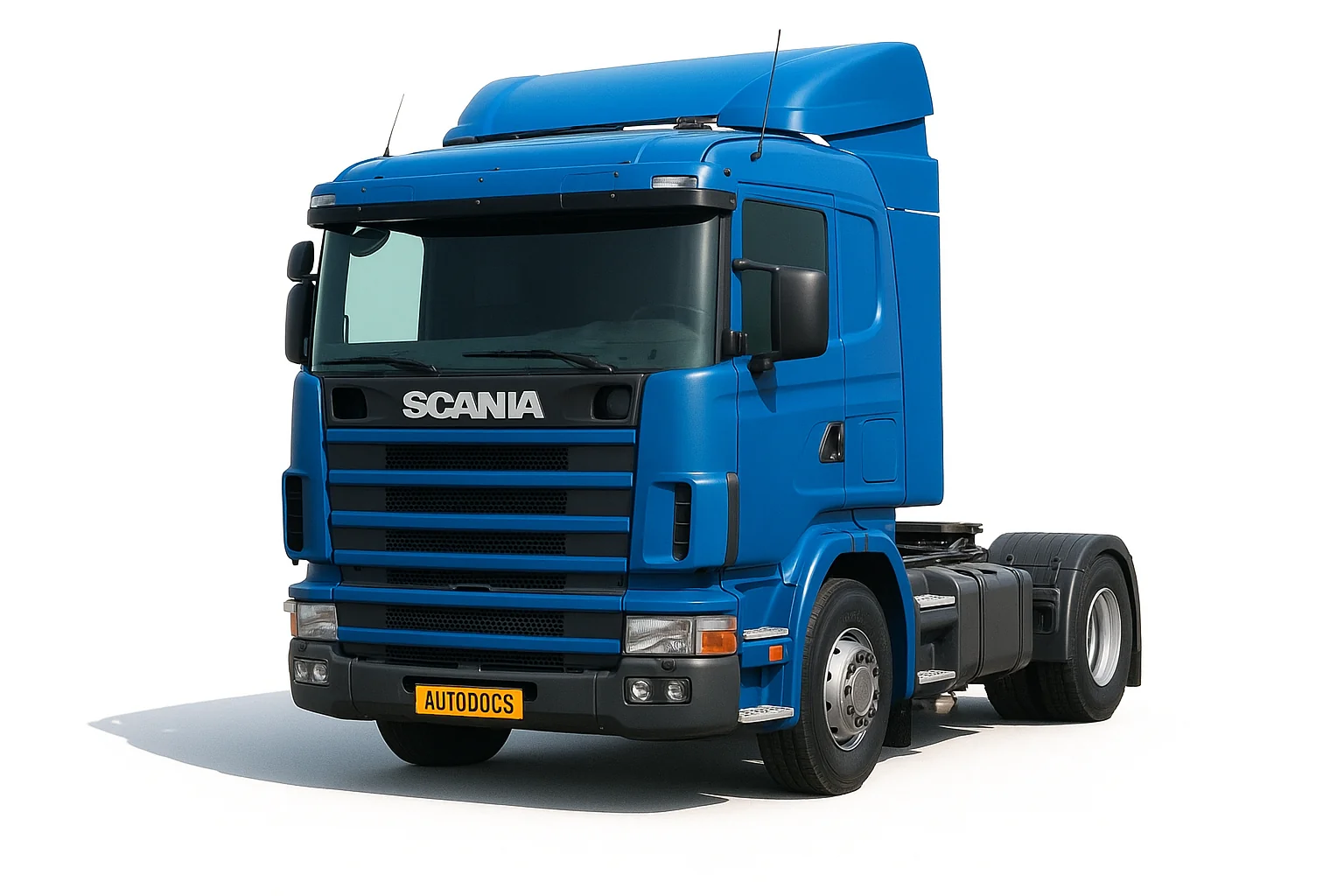

Scania 4 series – вантажний тягач, що випускався з 2-, 3- або 4-осними варіантами з різними силовими агрегатами у 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 та 2005 року. У цій публікації ви знайдете опис запобіжників та реле Сканія 4-го покоління зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.

Призначення запобіжників та реле у вашому Сканія 4 серії може відрізнятися від представленого та залежить від року випуску та рівня комплектації. Звіряйте призначення зі своєю схемою зі зворотного боку захисної кришки чи іншою технічною документацією.

Блок запобіжників та реле

Основний блок із запобіжниками та реле знаходиться в панелі приладів, з боку пасажира за захисною кришкою.

Він складається із двох частин. У лівій розміщені запобіжники та реле основного обладнання (освітлення, підвіска, керування двигуном, ABS тощо). У правій – до запобіжників підключено переважно додаткове обладнання (відбір потужності, автономний обігрівач, навігація тощо).

Схема

Опис запобіжників

1. Лічильник пробігу, тахограф, зумер, діагностика ABS 10А
2. Миготливі сигнали, обмежувач швидкості, обмежувач навантаження на вісь 10А
3. Сигнали заднього ходу 20А
4. Гальмо моторне, обмежувач білого диму 10А
5. Коробка передач 10А
6. ABS, гальмівні сигнали 20А
7. Підйом підвісної осі, блокування диференціала, відбір потужності, датчик тиску 10А
8. Склоочисники, склоомивачі 20А
9. Звуковий сигнал, вентилятор, кондиціонер, модуль температури 20А
10. Пневмопідвіска, керовані осі, ретардер 10А
11. Склопідйомник ліва сторона 20А
12. Склопідйомник права сторона, протитуманні фари 20А
13. ABS причепа 30А
14. Тахограф, лічильник пробігу, сидіння 10А
15. Внутрішнє висвітлення, центр. замок, прикурювач 20А
16. Діагностика, місцеве освітлення 20А
17. Радіоапаратура, сидіння 20А
18. Реле клапана ABS 20А
19. Живлення блоку керування двигуна 20А
20. Блок керування двигуна EDC, переривання подачі палива 10A
21. EBS 30А
22. Обігрів сидінь та дзеркал заднього виду 20A
23. Блок керування ABS, причіп 5А
24. Регулювання фар, осушувач повітря 20А
25. Освітлення панелі приладів 10А
26. Робоче освітлення, освітлення на даху 20А
27. Лівий габарит, верхні габаритні вогні 20А
28. Правий габарит 20А
29. Передні та задні протитуманні фари 20А
30. Ліве дальнє світло 10А
31. Праве дальнє світло, місцеве освітлення 10А
32. Ліве ближнє світло 10A
33. Праве ближнє світло, регулювання висоти світла фар 10А
34. Додатковий обігрівач, перекидання кабіни 20А
35. Обігрівач, блок керування температурою, холодильник 10А
36. Флейм-старт, відбір потужності, прикурювач , сигналізація 10A
37. Підігрівач палива 20А
38. Флейм-старт, підігрівач палива, підігрів сидіння 10А
39. Підігрівач батареї, авт. мастило шасі 10А
40. Електричний люк, тріпкомп'ютер FMS, стільниковий зв'язок 20A
41. Opticruise, блок-годинник, сигналізація 10А
42. EBS 20А
43. Додаткове обладнання 20A
44. Підігрів фільтра, додаткове обладнання 20А
45. Додаткове обладнання 10А

За роботу прикурювач відповідає запобіжник номер 15 на 20А.

Призначення реле
