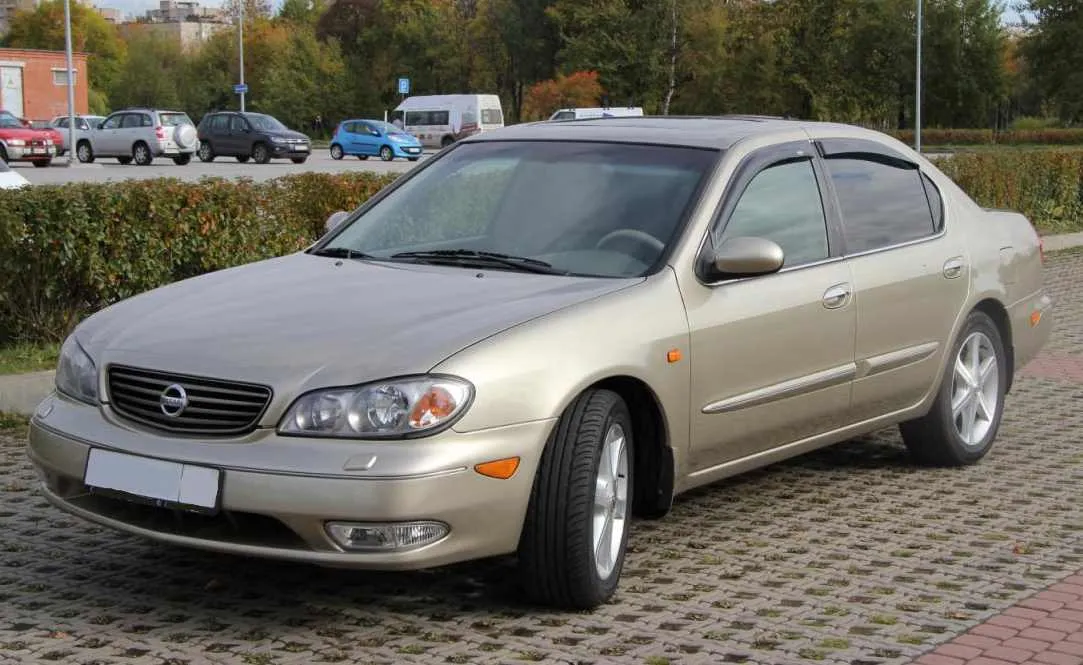

Nissan Maxima – повнорозмірний седан, що випускається з 1980 року до теперішнього часу. У цій статті ми розглянемо розташування блоків запобіжників і реле для популярних поколінь Nissan Maxima: A32 (4 покоління), A33 (5 покоління) та A34 (6 покоління). Ви знайдете детальні фото блоків, схеми з розшифровкою елементів та корисні поради щодо заміни. Четверте покоління (A32) випускалося з 1994 по 1999 рік. П’яте покоління (A33) змінило його в 1999 році та вироблялося до 2003 року. Шосте покоління (A34) випускалося з 2004 по 2008 рік. У статті представлена актуальна інформація для всіх цих моделей.
Увага, автомобіль поставлявся у багато регіонів світу: Америка, Європа, Азія з різними комплектаціями та двигунами. Тому розташування блоків та їхнє виконання можуть відрізнятися від представленого матеріалу. Звіряйте призначення з описом на захисній кришці.
Зміст
a32
Блок запобіжників у салоні
Він знаходиться з правого боку від рульової рейки, за кришкою. А для ліворульних – з лівого.
Варіант 1
Варіант 2
| № | A | Призначення |
|---|---|---|
| 1 | 10 | AIR BAG подушки безпеки |
| 2 | 15 | Вентилятор (система клімат-контролю) |
| 3 | 15 | Вентилятор (система клімат-контролю) |
| 4 | 7,5 | Керуючий сигнал IGNITION для TRANSMISSION CONTROL MODULE A/T Control (перемикання дросельної заслінки) |
| 5 | 7,5 | Лампи габаритів PARKING LAMP (обидві) Лампи габаритів TAIL (чотири) (ці лампи гібридні зі стоп-лампами) Лампи габаритів передні бічні MARKER LAMP (дві) Лампи габаритів задні бічні MARKER LAMP (дві) Лампи підсвічування номерного знака (дві) Керуючий сигнал для BSM про освітлення |
| 6 | 15 | Прикурювач |
| 7 | 10 | Електропривід вікон дзеркал Підігрів дзеркал |
| 8 | 15 | Телевізор |
| 9 | 10 | Запасний |
| 10 | 15 | Лампи стоп-сигналу гібридні Лампа додаткового стоп-сигналу (під заднім склом) Керуючий сигнал для блоку ABS |
| 11 | 10 | Лампи поворотників, генератор миготіння, аварійка Живлення реле Multi-Remote Control (за його наявності) |
| 12 | 7,5 | Круїз-контроль Живлення реле підігріву заднього скла та реле підігріву дзеркал Активація люка даху (увімкнення реле люка) (живлення люка Fuse “f”) Керуючий сигнал IGNITION для BSM |
| 13 | 10 | Лампа індикації заряду Керуюча напруга на генератор Лампи індикації аварій та попереджень на панелі приладів Лампа індикації круїз-контролю Лампа індикації OD OFF Живлення спідометра та одометра Лампа сигналізації AIR BAG Перемикач режимів АКПП (INHIBITOR SWITCH) Лампи сигналізації руху заднім ходом Лампа індикації ABS Лампа індикації MALFUNCTION |
| 14 | 7,5 | Лампи поворотників та генератор миготіння |
| 15 | 10 | Живлення блоку управління ABS |
| 16 | 7,5 | Органи управління клімат-контролем Активація системи клімат-контролю Живлення реле компресора та соленоїда системи клімат-контролю |
| 17 | 10 | Соленоїд Evaporative Emission Canister Purge Control Соленоїд EGRC (Exhaust Gas Recirculation) Живлення реле бензонасоса Живлення реле вентиляторів охолодження (усіх трьох реле) Соленоїд тиску у колекторі Живлення основного реле блокування запалювання Активація круїз-контролю Живлення реле блокування запалювання від штатної сигналізації Живлення датчика масла Power Steering Oil Pressure Switch Вакуумний відсікач Vacuum Cut Valve Bypass Живлення роз’єму CONSULT Соленоїд IACV-FICD |
| 18 | 7,5 | Лампи підсвічування кнопок дверей, попільнички, затемнення екрану годинника, музики, кнопок та затемнення екрану клімат-контролю, бардачка, кнопки аварійки, кнопок CRUISE CONTROL, кнопки підігріву скла та дзеркал, панелі приладів |
| 19 | 7,5 | Керуючий сигнал ACC для BSM (Electronic products) |
| 20 | 20 | Живлення всіх вузлів двірників (двигуна приводу, насоса та реле) |
| 21 | 10 | Увімкнення годинника при ACC (живлення годинника Fuse 40) Активація штатної магнітоли при ACC (живлення магнітоли Fuse 62) Активація штатного CD програвача при ACC (живлення CD Fuse 40) Активація автоматичної антени при ACC (живлення антени Fuse 40) |
| 22 | 15 | Живлення штатного аудіо підсилювача |
| 23 | – | |
| 24 | 10 | Живлення штатного телефону |
| 25 | – | |
| 26 | 7,5 | Лампи світильників у дверях (ліва та права двері) Лампи штурманські (над головою) ліва та права Лампа центрального стельового світильника Лампа підсвічування ключа запалювання Лампа підсвічування багажника |
| 27 | – | |
| 28 | 7,5 | Активація штатного телефону при ACC (живлення телефону Fuse 24) |
| 29 | 10 | Підігрів сидінь |
| 30 | – | |
| 31 | – | |
| 32 | 15 | Бензонасос |
| 33 | 7,5 | Живлення реле запалювання (Старт сигнал) |
| 34 | 15 | Передній лівий датчик кисню Передній правий датчик кисню Задній датчик кисню |
| 35 | – | |
| 36 | 7,5 | Активація штатного телефону при ACC (живлення телефону Fuse 24) |
| 37 | 15 | Електрозамок відкриття багажника |
| 38 | 20 | Підігрів заднього скла |
| 39 | 20 | Підігрів заднього скла |
| 40 | 7,5 | Живлення годинника (активація fuse 21) Живлення штатного CD програвача Живлення дистанційного управління Живлення модуля управління передачею Живлення автоматичної антени Живлення зумера Живлення світлодіода індикатора штатної сигналізації Живлення системи клімат-контролю Вбудований передавач Живлення KEY SWITCH для BSM Живлення спідометра та одометра лампи освітлення дзеркал (ліва та права) |
За прикурювач відповідає запобіжник номер 6 на 15А
Блоки реле та запобіжників під капотом
Блок реле та запобіжників
Актуальна схема буде нанесена на кришку. Звіряйте опис.
| № | Призначення |
|---|---|
| Charge | Зарядка акумулятора від генератора |
| Fuse | Живлення на запобіжники b,d,e, f,60,61 ,62,63,64, 65,66 |
| Blower Motor Relay | Реле вентилятора кондиціонера |
| Fuse 2,3 | Подача живлення на Fuse 2,3 |
| Accessory Relay | Реле Accessory |
| Fuse 6,7,19,20,36 | Подача живлення на Fuse 6,7,19, 20,36 (живлення аксесуарів) |
| – | |
| COOL/F | Вентилятори охолодження (обидва), висока швидкість обертання |
| CIRCUIT BREAKER 1 | Подача живлення на запобіжник – автомат |
| ABS | АБС |
| IGNITION SWITCH | Втягуюче реле стартера Сигнал запалювання на ECM (блок управління двигуном) Інжектори (форсунки) 6 штук Котушки запалювання 6 штук Активація всіх аксесуарів при ACC |
| ABS | Двигун ABS CONTROL ACTUATOR |
| – | |
| NEXT FUSE | Подача живлення на Fuse 10,11,22, 24,26,37, 38,39,40 |
| NEXT FUSE | Подача живлення на Fuse 12,13,14, 15,16, 28,29 |
| H/LAMP | Лампа ближнього /дальнього світла ліва |
| F/FOG | Живлення реле протитуманних ламп |
| H/LAMP | Лампа ближнього /дальнього світла права |
| Лампа індикації дальнього світла | |
| COMM | Живлення BSM |
| MAIN | Живлення блоку управління двигуна ECU |
| MAFS | Живлення датчика витратомітра повітря |
| POS | Живлення датчика положення колінвала |
| AAC/V | Двигун холостого ходу Idle Air Control |
| PGC/V | Двигун очищувача-випарника Evaporative Emission Canister Purge |
| MAIN | Живлення блоку управління двигуна ECU |
| EMNT | Живлення блоку Front Engine Mounting Control |
| – | |
| CHARGE | Живлення регулятора напруги генератора |
| A/C,M | Компресор (система клімат-контролю) |
| FICD | Соленоїд (система клімат-контролю) |
| AUDIO | Живлення штатної музики |
| F/FOG | Лампи протитуманних фар (ліва та права) |
| HORN | Гудок та реле гудка |
| ASCD | Живлення кнопок управління круїз контролем |
| THEFT | Живлення реле гудка штатної сигналізації |
| THEFT | Гудок штатної сигналізації |
| Живлення реле гудка штатної сигналізації | |
| LIGHTING SWITCH | Живлення вимикача ламп габаритів (загальний запобіжник на всю підсвітку) |
| Fuse 5,18 | Живлення на запобіжники 5 та 18 |
Блоки реле
a33
Запобіжники в салоні
Даний блок знаходиться у панелі приладів праворуч унизу, там де й у попереднього покоління.
| № | A | Позначення |
|---|---|---|
| 1 | 10 | B/COMP Живлення компа AUDIO Живлення магнітоли тощо. REMOTE MULTI REMOTE CONTROL SWITCH W/ANT Живлення антени. H/PHONE Живлення штатного телефону. |
| 2 | 15 | NONDTS Не виявляються компоненти SHIFT Система блокування перемикання передач АКП ABS Лампа індикації АBS STOP/L Стоп-лампи живлення. ASCD Круїз-контроль |
| 3 | 15 | T&FLID Температура рідини |
| 4 | – | |
| 5 | 15 | TURN Аварійна сигналізація та її реле MULTI Живлення MULTI REMOTE CONTROL SWITCH |
| 6 | 15 | F/FOG Передні протитуманні фари |
| 7 | 20 | LOAD Зарядка. DEF Підігрів заднього скла. |
| 8 | 15 | O2S B1-2 Лямбда-зонд O2H B1-2 Датчик нагріву каталізатора FUELRH Живлення форсунок задніх FUELLH Живлення форсунок передніх FRO2RH Передній правий датчик кисню FRO2LH Передній лівий датчик кисню |
| 9 | 10 | HSEAT Підігрів сидінь |
| 10 | 10 | LOAD Зарядка. MIL/DL Дистанційне відкриття дверей NONDTS Не виявляються компоненти/позиції DTRL Система вмикання світла фар від темряви. H/AIM Електрокоректор фар TAIL/L Лампи заднього ходу ILL Підсвітка приладів, кнопок, бардачка та дверей INT/L Штурманські лампи(над головою) CHINE Живлення сигналізації HLC Омивача фар живлення DEF Підігрів заднього скла SROOF Люк даху I/MIRR дзеркала NAVI Живлення навігації ASCD Круїз-контролю живлення WINDOW Живлення стеклопідйомників S/LOCK Блокування стартера MULTI Багатофункціональна система дистанційного управління THEFT Живлення реле блокування запалювання від шт. сигналізації. |
| 11 | 10 | MAIN Живлення блоку управління двигуном VSSA/T Датчик швидкості з АКПП BA/FTS Датчик температури рідини АКП та джерело живлення ТСМ NONDTC Не виявляються компоненти /позиції |
| 12 | 10 | MIL/DL Індикатор несправності MAIN Живлення блоку управління двигуном BA/FTS Датчик температури рідини АКП A/C. A Живлення управління кліматом INT/L Штурманські лампи METER Живлення спідометра B/COMP Живлення компа CHNE Звукова сигналізація живлення CLOCK Живлення годинника NAVI Живлення навігації DEF Обігрівач заднього скла ASCD Живлення круїз-контролю S/CLOCK живлення годинника NATS Протиугонна система ніссан |
| 13 | 10 | INT/L Фонар салону (При цьому враховувати що модуль TCM керуючий функцією “ввічливе світло” живиться від 10, 12, та “I”-го запобіжників, опис та схема в мануалі EL-111) Точкові світильники салону Підсвітка дзеркал обох козирків Дверні світильники Світильник багажника DEF Живлення обігрівача заднього скла |
| 14 | 10 | METER Живлення спідометра CLOCK Живлення годинника NAVI Живлення навігації MIROR Живлення дверних дзеркал |
| 15 | – | |
| 16 | 15 | CIGAR Прикурювач |
| 17 | 10 | MAIN Головне джерело живлення та ланцюг заземлення FUELRN FUELLH INJECT Живлення форсунок F/PUMP бензонасос |
| 18 | 10 | SRS Подушки безпеки живлення |
| 19 | 10 | A/C,M Активація системи клімат-контролю, управління кліматом |
| 20 | 15 | PGC/V Живлення системи управління клапана продувки вугілля. SWL/V Підсвітка стеклопідйомників COOL/F Вентиляторів охолодження живлення VIAS/V Живлення системи VIAS PRGVLV Живлення електроклапана продувки вугільного фільтра SWL/C Підсвітка стеклопідйомників START Живлення реле блокування запалювання NATS Живлення управління клімат – контролю. |
| 21 | 10 | S/SIG DTRL Підсвітка прикурювача Живлення світла фар АВТО |
| 22 | 15 | CIGAR Живлення прикурювача |
| 23 | – | |
| 24 | – | |
| 25 | 20 | WIPER Живлення склоочисника |
| 26 | 10 | TURN Покажчиків повороту живлення |
| 27 | – | |
| 28 | – | |
| 29 | 15 | F/PUMP Бензонасоса живлення |
| 30 | 10 | VSS Датчика швидкості живлення VSSEN Сигнал з датчика швидкості MIL/DL Індикатор несправності, роз’єм для тестера. VSSMTR Вимірювач датчика швидкості автомобіля NONDTC Невиявляються компоненти PNP/SW Вимикач положення парковка-нейтраль SHIFT Живлення реле блокування запалювання шт. сигналізації ABS Живлення АВС SRS Подушок безпеки системи живлення CHARGE Живлення реле регулятора напруги генератора DTRL АВТО світла фар BACK/L Заднього ходу ліхтарів живлення INT/L Лампи штурманські METER Живлення спідометра B/COMP Живлення компа WARN Сигнальних ламп живлення AT/IND Індикатор АКП NAVI Навігації живлення ASCD Круїз-контролю живлення |
| 31 | 10 | Система ABS |
У даному варіанті за роботу прикурювача відповідає кілька запобіжників – 22, 16.
Блоки в під капотом
Блок запобіжників
| № | A | Опис |
|---|---|---|
| 51 | 15 | HEATER ОБІГРІВАЧ A/C.A Управління кліматом A/C.M Управління кондиціонером |
| 52 | 15 | HEATER A/C.A обігрівач управління кліматом A/C.M Управління кондиціонером |
| 53 | – | |
| 54 | 20 | LOAD Сигнал навантаження H/LAMP Живлення фар DTRL Управління фарами АВТО |
| 55 | 20 | LOAD Сигнал навантаження H/LAMP Лампи фар DTRL Управління фарами АВТО |
| 56 | 15 | AUDIO магнітола NAVI навігація H/FONE телефон |
| 57 | 10 | B/COMP комп’ютер HORN звуковий сигнал REMOTE модуль дистанційного управління ЦЗ ASCD Круїз-контроль |
| 58 | 15 | MAIN Головне джерело живлення ( реле екм) AACVLV Регулятор хх EGVC/V Електроклапан егр IGN/SG Живлення котушок запалювання IGNSIS Живлення реле системи запалювання |
| 59 | 15 | MAIN Головне джерело живлення(реле головне) MAFS Живлення датчика витрати повітря POS Живлення датчика положення колінвала EGVC/V Живлення клапана егр AAC/V Живлення регулятора хх TR/SW Датчик рульового. CKPS Датчик кута повороти колінвала AACVLV Живлення рхх IGNSYS Живлення системи запалювання TPS Датчик положення дроселя NONDTC Не виявляються компоненти NATS Протиугонка ніссан |
| 60 | 10 | COMBINATION Комбінація SWITCH Приладів H/AIM Коректор фар TAIL/L Габаритів живлення F/FOG Передні протитуманні фари R/FOG Задні протитуманні фари ILL підсвітка CHIME.NAVI Сигналізація, Навігація HLS Омивач фар |
| 61 | – | |
| 62 | – | |
| 63 | – | |
| 64 | – | |
| 65 | 10 | R/FOG Задні протитуманні фари |
| 66 | 10 | A/C. M Управління кондиціонером, кліматом |
| 67 | – | |
| 68 | 15 | LOAD Сигнал навантаження H/LAMP Живлення фар DTRL Управління фарами АВТО |
| 69 | 15 | LOAD Сигнал навантаження H/LAMP Живлення фар DTRL Управління фарами |
| 70 | 10 | CHARGE Система зарядки |
| 71 | – | |
| 72 | – | |
| А | 120 | Усі джерела живлення. |
| B | 80 | 12+13+22 +8+9+ 10+11+ 14+15 Номери запобіжників, що мають живлення від цього запобіжника |
| C | 40 | ЗАМОК ЗАПАЛЮВАННЯ+1 +21 |
| D | 40 | Система ABS |
| E | 40 | Система ABS |
| F | 30 | HLC омивач |
| G | 40 | COOL/F Реле вентилятора радіатора |
| H | 40 | COOL/F Реле вентилятора радіатора |
| I | 40 | CIPCUIT BREACEP переривач |
| J | 80 | 2+3+5 +6+7+25 +26+29 +30+31 Номери запобіжників, що мають живлення від цього запобіжника |
Блок реле
| № | Розшифровка |
|---|---|
| 1 | Реле електро вентилятора |
| 2 | Гальма |
| 3 | Реле вентилятора двигуна |
| 4 | АБС |
| 5 | Реле системи двигуна |
| 6 | Реле електро вентилятора |
| 7 | АБС |
| 8 | Реле електро вентилятора |
a34
Дане покоління продавалося тільки Канаді, США, Мескіке. Ознайомтеся з відео прикладом розташування блоків.
Блок у салоні
Блоки під капотом
Блок 1
Блок 2
