Nissan Maxima siguranțe și relee

Nissan Maxima este o berlină de dimensiuni complete produsă din 1980 până în prezent. În acest articol, vom analiza amplasarea cutiilor de siguranțe și relee pentru generațiile populare Nissan Maxima: A32 (generația a 4-a), A33 (generația a 5-a) și A34 (generația a 6-a). Veți găsi fotografii detaliate ale cutiilor, scheme cu decodificarea elementelor și sfaturi utile pentru înlocuire. Generația a patra (A32) a fost produsă din 1994 până în 1999. Generația a cincea (A33) a înlocuit-o în 1999 și a fost produsă până în 2003. Generația a șasea (A34) a fost produsă din 2004 până în 2008. Articolul prezintă informații actualizate pentru toate aceste modele.

Atenție, automobilul a fost livrat în multe regiuni ale lumii: America, Europa, Asia, cu diferite niveluri de echipare și motoare. Prin urmare, amplasarea cutiilor și configurația acestora pot diferi de materialul prezentat. Verificați atribuirea cu descrierea de pe capacul de protecție.

Cuprins

a32

Cutia de siguranțe din habitaclu

Se află în partea dreaptă a coloanei de direcție, sub capac. Iar pentru vehiculele cu volan pe stânga, în stânga.

Varianta 1

decodificare siguranțe Nissan Maxima 32 — Foto – schemă

Publicitate

Varianta 2

scheme siguranțe nissan maxima 32

schema cutiei de siguranțe din habitaclu Nissan Maxima a32 — Schemat

Nr.	A	Atribuire
1	10	AIR BAG airbag-uri
2	15	Ventilator (sistemul climatizare)
3	15	Ventilator (sistemul climatizare)
4	7,5	Semnale de comandă IGNITION pentru TRANSMISSION CONTROL MODULE A/T Control (comutarea clapetei de accelerație)
5	7,5	Lămpi de poziție PARKING LAMP (ambele) Lămpi de poziție TAIL (patru) (aceste lămpi sunt hibride cu lămpile de stop) Lămpi de poziție laterale față MARKER LAMP (două) Lămpi de poziție laterale spate MARKER LAMP (două) Lămpi de iluminare plăcuță de înmatriculare (două) Semnale de comandă pentru BSM privind iluminatul
6	15	Brichetă
7	10	Acționare electrică geamuri oglinzi Încălzire oglinzi
8	15	Televizor
9	10	De rezervă
10	15	Lămpi de stop hibride Lampă de stop suplimentară (sub luneta spate) Semnale de comandă pentru unitatea ABS
11	10	Lămpi de semnalizare, generator de impulsuri, avarii Alimentare releu Multi-Remote Control (dacă este prezent)
12	7,5	Regulator de viteză (cruise control) Alimentare releu încălzire lunetă spate și releu încălzire oglinzi Activare trapă plafon (alimentare trapă Fuse “f”) Semnale de comandă IGNITION pentru BSM
13	10	Lampă indicare încărcare Tensiune de comandă la alternator Lămpi indicare defecțiuni și avertismente pe tabloul de bord Lampă indicare regulator viteză Lampă indicare OD OFF Alimentare vitezometru și odometru Lampă semnalizare AIR BAG Comutator moduri cutie viteze automată (INHIBITOR SWITCH) Lămpi semnalizare mers cu spatele Lampă indicare ABS Lampă indicare MALFUNCTION
14	7,5	Lămpi de semnalizare și generator de impulsuri
15	10	Alimentarea unității de comandă ABS
16	7,5	Elemente de comandă climatizare Activare sistem climatizare Alimentare releu compresor și solenoid sistem climatizare
17	10	Solenoid Evaporative Emission Canister Purge Control Solenoid EGRC (Exhaust Gas Recirculation) Alimentare releu pompă benzină Alimentare relee ventilatoare răcire (toate cele trei relee) Solenoid presiune galerie Alimentare releu principal blocare contact Activare regulator viteză (cruise control) Alimentare releu blocare contact de la sistemul antifurt original Alimentare senzor ulei Power Steering Oil Pressure Switch Supapă vacuum Vacuum Cut Valve Bypass Alimentare conector CONSULT Solenoid IACV-FICD
18	7,5	Lămpi iluminare butoane uși, scrumieră, atenuare ecran ceas, radio, butoane și atenuare ecran climatizare, torpedou, buton avarii, butoane CRUISE CONTROL, buton încălzire lunetă și oglinzi, tablou de bord
19	7,5	Semnale de comandă ACC pentru BSM (Electronic products)
20	20	Alimentare toate componentele ștergătoarelor (motor, pompă și releu)
21	10	Pornire ceas la ACC (alimentare ceas Fuse 40) Activare radio original la ACC (alimentare radio Fuse 62) Activare CD player original la ACC (alimentare CD Fuse 40) Activare antenă automată la ACC (alimentare antenă Fuse 40)
22	15	Alimentare amplificator audio original
23		–
24	10	Alimentare telefon original
25		–
26	7,5	Lămpi iluminat în uși (ușa stânga și dreapta) Lămpi de cetire (deasupra capului) stânga și dreapta Lampă iluminat central plafon Lampă iluminat contact cheie Lampă iluminat portbagaj
27		–
28	7,5	Activare telefon original la ACC (alimentare telefon Fuse 24)
29	10	Încălzire scaune
30		–
31		–
32	15	Pompă benzină
33	7,5	Alimentare releu contact (semnal START)
34	15	Senzor oxigen față stânga Senzor oxigen față dreapta Senzor oxigen spate
35		–
36	7,5	Activare telefon original la ACC (alimentare telefon Fuse 24)
37	15	Deschidere electrică portbagaj
38	20	Încălzire lunetă spate
39	20	Încălzire lunetă spate
40	7,5	Alimentare ceas (activare fuse 21) Alimentare CD player original Alimentare telecomandă Alimentare modul comandă transmisie Alimentare antenă automată Alimentare sumzor Alimentare LED indicator sistem antifurt original Alimentare sistem climatizare Pre-amplificator integrat Alimentare KEY SWITCH pentru BSM Alimentare vitezometru și odometru lămpi iluminat oglinzi (stânga și dreapta)

Pentru brichetă răspunde siguranța numărul 6 de 15A

Cutiile de relee și siguranțe sub capotă

amplasarea cutiilor sub capota Nissan Maxima a32 — Schema de amplasare

Cutia de relee și siguranțe

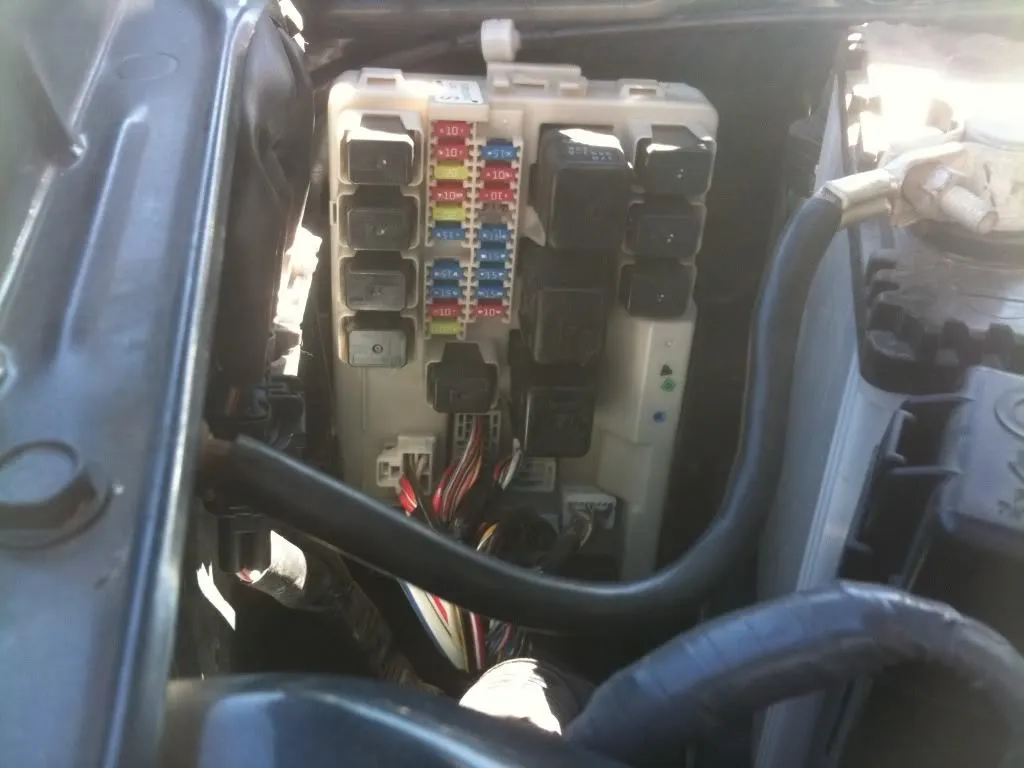

cutia de siguranțe sub capota Nissan Maxima a32 — Foto

Publicitate

Schema actualizată va fi aplicată pe capac. Verificați descrierea.

decodificare siguranțe sub capotă Nissan Maxima

Nr.	Atribuire
Charge	Încărcarea acumulatorului de la alternator
Fuse	Alimentare siguranțe b,d,e, f,60,61 ,62,63,64, 65,66
Blower Motor Relay	Releu ventilator aer condiționat
Fuse 2,3	Alimentare siguranțe 2,3
Accessory Relay	Releu Accessory
Fuse 6,7,19,20,36	Alimentare siguranțe 6,7,19, 20,36 (alimentare accesorii)
–
COOL/F	Ventilatoare răcire (ambele), turație mare
CIRCUIT BREAKER 1	Alimentare întrerupător automat – siguranță
ABS	ABS
IGNITION SWITCH	Releu de atracție demaror Semnal de contact la ECM (unitatea de comandă motor) Injectoare (6 bucăți) Bobine de inducție (6 bucăți) Activare toate accesoriile la ACC
ABS	Motor ABS CONTROL ACTUATOR
–
NEXT FUSE	Alimentare siguranțe 10,11,22, 24,26,37, 38,39,40
NEXT FUSE	Alimentare siguranțe 12,13,14, 15,16, 28,29
H/LAMP	Lampă fază scurtă / lungă stânga
F/FOG	Alimentare releu lămpi ceață față
H/LAMP	Lampă fază scurtă / lungă dreapta
	Lampă indicare fază lungă
COMM	Alimentare BSM
MAIN	Alimentare unitate comandă motor ECU
MAFS	Alimentare senzor debitmetru aer
POS	Alimentare senzor poziție arbore cotit
AAC/V	Motor ralanti Idle Air Control
PGC/V	Motor purjă canistră Evaporative Emission Canister Purge
MAIN	Alimentare unitate comandă motor ECU
EMNT	Alimentare unitate Front Engine Mounting Control
–
CHARGE	Alimentare regulator tensiune alternator
A/C,M	Compresor (sistem climatizare)
FICD	Solenoid (sistem climatizare)
AUDIO	Alimentare radio original
F/FOG	Lămpi ceață față (stânga și dreapta)
HORN	Claxon și releu claxon
ASCD	Alimentare butoane comandă regulator viteză
THEFT	Alimentare releu claxon sistem antifurt original
THEFT	Claxon sistem antifurt original
THEFT	Alimentare releu claxon sistem antifurt original
LIGHTING SWITCH	Alimentare comutator lămpi de poziție (siguranță generală pentru toată iluminarea)
Fuse 5,18	Alimentare siguranțe 5 și 18

Cutiile de relee

Denumirea releelor Nissan Maxima a32 — Decodificare

a33

Siguranțe în habitaclu

Această cutie se află în panoul de bord în partea dreaptă jos, acolo unde și la generația anterioară.

cutia de siguranțe din habitaclu Nissan Maxima a33 — Fotografie

Siguranțe Nissan Maxima A33 schema cutiei din habitaclu — Schemat

Publicitate

Nr.	A	Denumire
1	10	B/COMP Alimentare computer AUDIO Alimentare radio etc. REMOTE MULTI REMOTE CONTROL SWITCH W/ANT Alimentare antenă. H/PHONE Alimentare telefon original.
2	15	NONDTS Componente nedetectabile SHIFT Sistem blocare schimbare trepte cutie automată ABS Lampă indicare ABS STOP/L Alimentare lămpi stop. ASCD Regulator viteză
3	15	T&FLID Temperatură lichid
4		–
5	15	TURN Semnalizare avarii și releul acesteia MULTI Alimentare MULTI REMOTE CONTROL SWITCH
6	15	F/FOG Lămpi ceață față
7	20	LOAD Încărcare. DEF Încălzire lunetă spate.
8	15	O2S B1-2 Sondă lambda O2H B1-2 Senzor încălzire catalizator FUELRH Alimentare injectoare spate FUELLH Alimentare injectoare față FRO2RH Senzor oxigen față dreapta FRO2LH Senzor oxigen față stânga
9	10	HSEAT Încălzire scaune
10	10	LOAD Încărcare. MIL/DL Deschidere la distanță uși NONDTS Componente/poziții nedetectabile DTRL Sistem aprindere faruri în funcție de întuneric. H/AIM Corector electric faruri TAIL/L Lămpi mers cu spatele ILL Iluminare instrumente, butoane, torpedou și uși INT/L Lămpi de cetire (deasupra capului) CHINE Alimentare sistem alarmă HLC Alimentare spălător faruri DEF Încălzire lunetă spate SROOF Trapă plafon I/MIRR oglinzi NAVI Alimentare navigație ASCD Alimentare regulator viteză WINDOW Alimentare geamuri electrice S/LOCK Blocare demaror MULTI Sistem multifuncțional de comandă la distanță THEFT Alimentare releu blocare contact de la sistemul antifurt original.
11	10	MAIN Alimentare unitate comandă motor VSSA/T Senzor viteză cu cutie automată BA/FTS Senzor temperatură lichid cutie automată și sursă alimentare TCM NONDTC Componente/poziții nedetectabile
12	10	MIL/DL Indicator defecțiune MAIN Alimentare unitate comandă motor BA/FTS Senzor temperatură lichid cutie automată A/C. A Alimentare comandă climatizare INT/L Lămpi de cetire METER Alimentare vitezometru B/COMP Alimentare computer CHNE Alimentare semnal sonor CLOCK Alimentare ceas NAVI Alimentare navigație DEF Încălzitor lunetă spate ASCD Alimentare regulator viteză S/CLOCK alimentare ceas NATS Sistem antifurt Nissan
13	10	INT/L Lumină de interior (ținând cont că modulul TCM care controlează funcția „lumină de curtoazie” este alimentat de la siguranțele 10, 12 și „I”, descrierea și schema în manual EL-111) Lămpi punctuale de interior Iluminare oglinzi ale ambelor parasolare Lămpi de ușă Lampă portbagaj DEF Alimentare încălzitor lunetă spate
14	10	METER Alimentare vitezometru CLOCK Alimentare ceas NAVI Alimentare navigație MIROR Alimentare oglinzi uși
15		–
16	15	CIGAR Brichetă
17	10	MAIN Sursa principală de alimentare și circuitul de masă FUELRN FUELLH INJECT Alimentare injectoare F/PUMP pompă benzină
18	10	SRS Alimentare airbag-uri
19	10	A/C,M Activare sistem climatizare, comandă climatizare
20	15	PGC/V Alimentare sistem comandă supapă purjă canistră cărbune. SWL/V Iluminare geamuri electrice COOL/F Alimentare ventilatoare răcire VIAS/V Alimentare sistem VIAS PRGVLV Alimentare supapă electrică purjă filtru cărbune SWL/C Iluminare geamuri electrice START Alimentare releu blocare contact NATS Alimentare comandă climatizare.
21	10	S/SIG DTRL Iluminare brichetă Alimentare lumină faruri AUTO
22	15	CIGAR Alimentare brichetă
23		–
24		–
25	20	WIPER Alimentare ștergător parbriz
26	10	TURN Alimentare indicatoare de direcție
27		–
28		–
29	15	F/PUMP Alimentare pompă benzină
30	10	VSS Alimentare senzor viteză VSSEN Semnal de la senzorul de viteză MIL/DL Indicator defecțiune, conector pentru tester. VSSMTR Măsurător senzor viteză vehicul NONDTC Componente nedetectabile PNP/SW Comutator poziție parcare-neutral SHIFT Alimentare releu blocare contact sistem antifurt original ABS Alimentare ABS SRS Alimentare sistem airbag-uri CHARGE Alimentare releu regulator tensiune alternator DTRL AUTO lumină faruri BACK/L Alimentare lămpi mers cu spatele INT/L Lămpi de cetire METER Alimentare vitezometru B/COMP Alimentare computer WARN Alimentare lămpi de avertizare AT/IND Indicator cutie automată NAVI Alimentare navigație ASCD Alimentare regulator viteză
31	10	Sistem ABS

În această variantă, pentru funcționarea brichetei răspund mai multe siguranțe – 22, 16.

Cutiile sub capotă

amplasarea cutiilor de siguranțe sub capota Nissan Maxima a33 — Amplasare

Cutia de siguranțe

Siguranțe Nissan Maxima A33 schemă — Schemat

Nr.	A	Descriere
51	15	HEATER ÎNCĂLZITOR A/C.A Comandă climatizare A/C.M Comandă aer condiționat
52	15	HEATER A/C.A încălzitor comandă climatizare A/C.M Comandă aer condiționat
53		–
54	20	LOAD Semnal sarcină H/LAMP Alimentare faruri DTRL Comandă faruri AUTO
55	20	LOAD Semnal sarcină H/LAMP Lămpi faruri DTRL Comandă faruri AUTO
56	15	AUDIO radio NAVI navigație H/FONE telefon
57	10	B/COMP computer HORN semnal sonor REMOTE modul comandă la distanță închidere centralizată ASCD Regulator viteză
58	15	MAIN Sursa principală de alimentare (releu ecm) AACVLV Regulator ralanti EGVC/V Supapă electrică egr IGN/SG Alimentare bobine de inducție IGNSIS Alimentare releu sistem aprindere
59	15	MAIN Sursa principală de alimentare (releu principal) MAFS Alimentare senzor debit aer POS Alimentare senzor poziție arbore cotit EGVC/V Alimentare supapă egr AAC/V Alimentare regulator ralanti TR/SW Senzor volan. CKPS Senzor unghi rotație arbore cotit AACVLV Alimentare ralanti IGNSYS Alimentare sistem aprindere TPS Senzor poziție clapetă accelerație NONDTC Componente nedetectabile NATS Sistem antifurt Nissan
60	10	COMBINATION Combinație SWITCH Instrumente H/AIM Corector faruri TAIL/L Alimentare poziții F/FOG Lămpi ceață față R/FOG Lămpi ceață spate ILL iluminare CHIME.NAVI Sistem alarmă, Navigație HLS Spălător faruri
61		–
62		–
63		–
64		–
65	10	R/FOG Lămpi ceață spate
66	10	A/C. M Comandă aer condiționat, climatizare
67		–
68	15	LOAD Semnal sarcină H/LAMP Alimentare faruri DTRL Comandă faruri AUTO
69	15	LOAD Semnal sarcină H/LAMP Alimentare faruri DTRL Comandă faruri
70	10	CHARGE Sistem încărcare
71		–
72		–
А	120	Toate sursele de alimentare.
B	80	12+13+22 +8+9+ 10+11+ 14+15 Numerele siguranțelor care sunt alimentate de la această siguranță
C	40	CONTACT+1 +21
D	40	Sistem ABS
E	40	Sistem ABS
F	30	HLC spălător
G	40	COOL/F Releu ventilator radiator
H	40	COOL/F Releu ventilator radiator
I	40	CIPCUIT BREACEP întrerupător
J	80	2+3+5 +6+7+25 +26+29 +30+31 Numerele siguranțelor care sunt alimentate de la această siguranță
