Nissan Almera Classic toate siguranțele și releele

Nissan Almera Classic este un sedan compact cu indicele caroseriei B10, creat pe baza generației anterioare Almera. Modelul a primit o caroserie îmbunătățită, o suspensie modificată și o serie de alte diferențe constructive. A fost produs între 2006 și 2013. În acest material vom analiza amplasarea cutiilor de siguranțe și relee Nissan Almera Classic, vom prezenta fotografii, scheme și descrierea destinației elementelor.

Locațiile cutiilor

Acest model este echipat cu 3 cutii de siguranțe și relee. Cea principală se află în habitaclu, celelalte două în compartimentul motor.

Schema

Cutia din habitaclu Almera Classic

Este amplasată în bord, pe partea stângă, în spatele unui mic compartiment.

Schema

Descriere

Pentru brichetă răspunde siguranța numărul 16 de 15A.

Relee partea frontală

1. releu geamuri electrice;
2. releu lumină ceață spate;
3. releu încuietoare centralizată

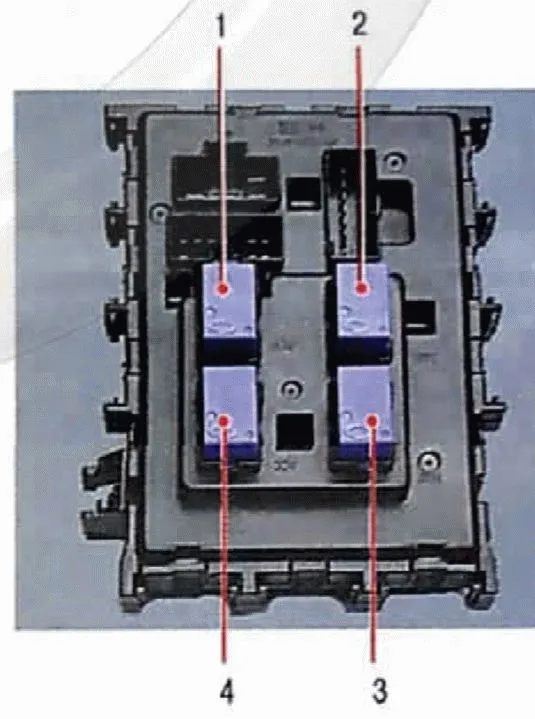

Relee partea posterioară

1. releu sistem aer condiționat;
2. primul releu de aprindere;
3. al doilea releu de aprindere;
4. releu echipamente suplimentare.

Siguranțe și relee sub capotă

Cutia cu siguranțe

Este amplasată pe partea stângă a bateriei. Pe capac este imprimată schema actuală cu descrierea.

Schema generală

Destinația

1. Rezervă
2. Rezervă
3. Rezervă
4. 15A Claxon
5. 15A Clapetă accelerație
6. 10A Luminile de poziție
7. 10A Sistemul de gestionare a motorului
8. Rezervă
9. 15A Bobine de aprindere
10. 30A Circuitul cheii de contact
11. 20A Sistemul antiblocare al frânelor (ABS)
12. 20A Sistemul antiblocare al frânelor (ABS)
13. 20A Sistemul antiblocare al frânelor (ABS)
14. 65A Primul siguranță principală
15. Rezervă
16. Rezervă
17. 15A Încălzire parbriz
18. 5A Sistemul antiblocare al frânelor (ABS)
19. 10A Lumină ceață spate
20. 20A Panoul de instrumente
21. 15A Faruri de ceață
22. 15A Faruri de drum lung
23. 15A Faruri de drum scurt
24. 100A Alternator
25. 30A Primul motor electric ventilator radiator
26. 30A Al doilea motor electric ventilator radiator
27. 30A Geamuri electrice
28. Rezervă
29. 65A Al doilea siguranță principală

Numărul elementelor și valorile lor pot diferi de aceste informații și depind de anul de fabricație și de dotarea electrică a modelului dvs. Almera Classic.

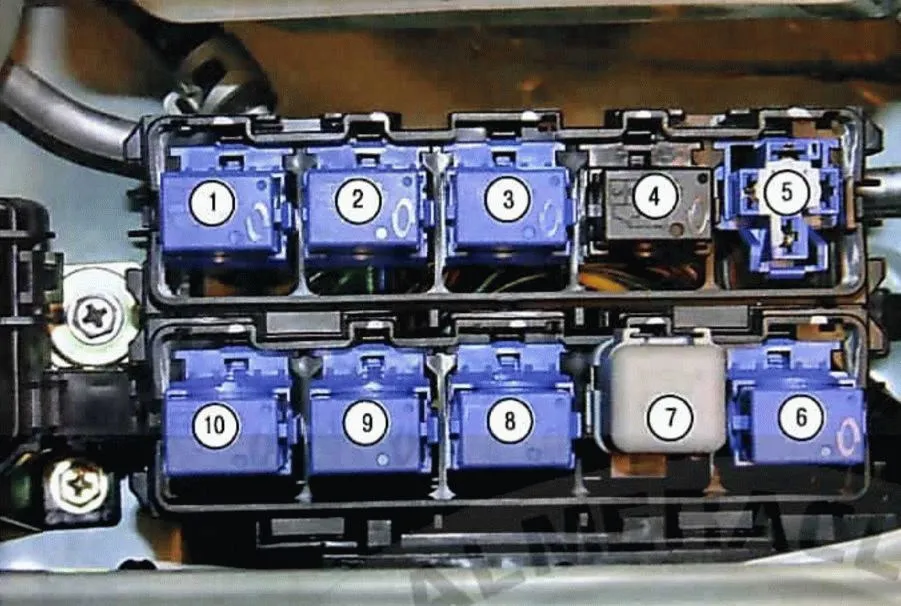

Cutia cu relee

Se află lângă aripa dreaptă a mașinii, în apropierea vasului de expansiune pentru lichidul de parbriz.

Foto – schemă

Decodificare
