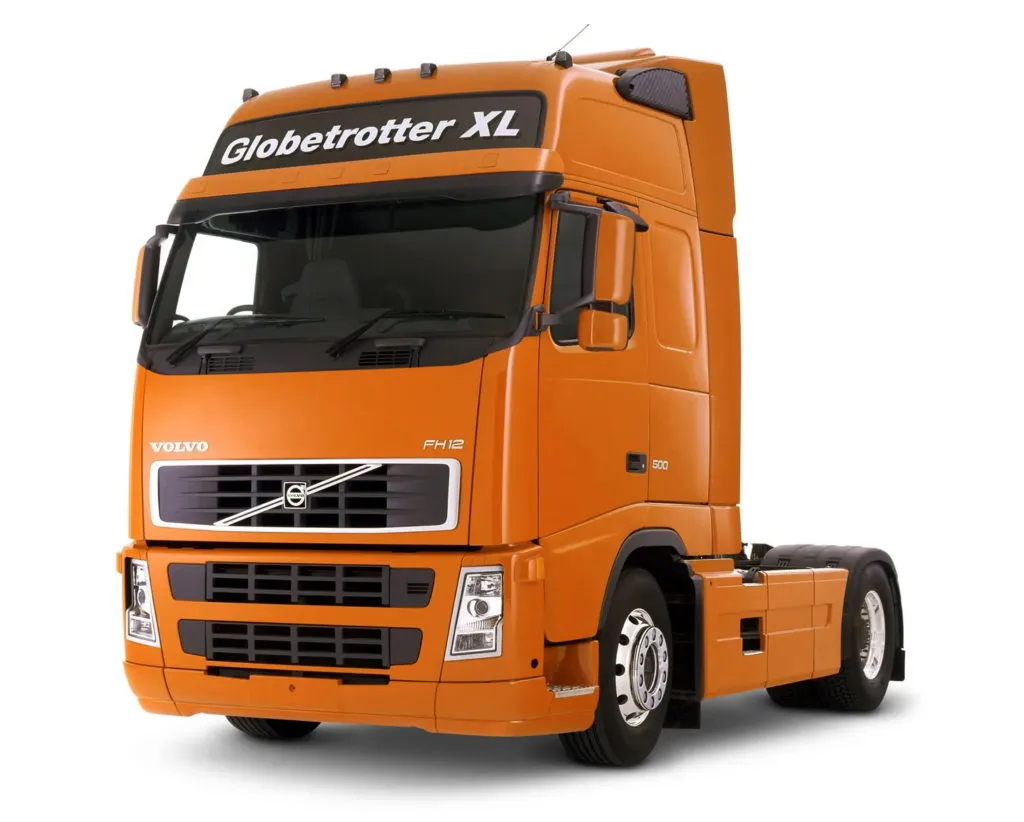

Volvo FH 12 представляет 1 поколение семейства тяжелых крупнотоннажных грузовых автомобилей, которое выпускалось в 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время модель прошла рестайлинг. В нашем материале вы найдёте описание предохранителей и реле Вольво ФШ 12 со схемами блоков, фотографиями и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. Данный материал будет так же полезен владельцам Вольво ФШ 16.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, модификации и уровня электрического оснащения Вашего автомобиля. Сверяйте информацию со своими схемами на крышке блока.
Не подходят схемы? Изучите описание для Volvo FH 13.
Блоки в салоне
Схема расположения блоков
Блок D
Для доступа надо убрать защитную крышку.
Сам блок будет выглядеть примерно вот так.
Вариант 1
| № | Описание предохранителей |
|---|---|
| F1 | фары ближнего света левые |
| F2 | фары ближнего света правые |
| F3 | автономный отопитель, вебасто, радио |
| F4 | тормоз, фонари стоп сигнала, предохранитель стоп сигнала |
| F5 | фонари заднего хода, лампа зарядки генератора ,возбуждение генератора, предохранитель заднего хода |
| F6 | внутреннее освещение, радио, центральный замок предохранитель, внутреннего освещения и розеток |
| F7 | аварийная сигнализация |
| F8 | повороты, сигнальные лампы |
| F9 | тахограф, часы, аварийка (аварийная сигнализация), освещение, предохранитель приборы и тахограф |
| F10 | кондиционер, двигатель вентилятора внутреннего отопления |
| F11 | автоматическая передача, трансмиссия предохранитель блока управления коробкой передач |
| F12 | мотор дворников и омыватель лобового стекла, стеклоочистителя и омывателя |
| F13 | омыватели фар головного света, предохранитель стеклоочистителя фар |
| F14 | прожектор, дополнительные фары, предохранитель прожектора |
| F15 | предварительный нагрев двигателя – свечи накаливания, предохранитель нагрева свечи |
| F16 | прикуриватель, преобразователь |
| F17 | противотуманные фары передние, задние предохранитель противотуманных фар |
| F18 | EDC блок управления двигателем |
| F19 | дальний свет, левая сторона, предохранитель на электросхеме левой фарой |
| F20 | дальний свет правая сторона, предохранитель на электросхеме правой фарой |
| F21 | 24 вольтовые розетки, прикроватная лампа освещения, предохранитель внутреннего освещения |
| F22 | резерв |
| F23 | пневматическая подвеска, подъем рамы |
| F24 | габариты левая сторона |
| F25 | прожектор |
| F26 | стояночный свет прицепа левая сторона, предохранитель на электросхеме стояночных огней |
| F27 | кондиционер |
| F28 | габариты правая сторона |
| F29 | EDC блок управления двигателем |
| F30 | стояночный свет прицепа правая сторона |
| F31 | блокировка дифференциала, механизм отбора мощности |
| F32 | сигнал звуковой, дополнительное оборудование |
| F33 | стеклоподъемник с водительской стороны |
| F34 | центральный замок, стеклоподъемник с пассаж. стороны |
| F35 | ближний свет |
| F36 | обогрев зеркала |
| Описание реле | |
| 302 | Реле освещения (дополнительный прожектор) |
| 305 | Реле фонарей света заднего хода |
| 306 | Реле ближнего света фар |
| 307 | Реле дальнего света фар |
| 308 | Лампы стоп-сигнала реле стоп сигналов |
| 309 | Реле габариты |
| 315 | Реле стартера |
| 343 | Реле задних противотуманных фар |
| 375 | Реле фар дневного света, Генератор |
Вариант 2
| № | Обозначение предохранителей |
|---|---|
| F1 | Пневматическая подвеска, гидравлические тележки лифт |
| F2 | Площадь ингибиторы, компрессор контроль |
| F3 | Подушка безопасности, иммобилайзер |
| F4 | Центральный замок |
| F5 | Внутреннее освещение, таймер |
| F6 | Стопы прицепа |
| F7 | Приборы |
| F8 | Делитель напряжения для радио |
| F9 | Стопы |
| F10 | Прожектор |
| F11 | Дальний свет моргнуть |
| F12 | Пневматическая подвеска |
| F13 | Эл. подогрев зеркал заднего вида |
| F14 | Подогрев реле “radiopos” |
| F15 | Ближний LHS свет |
| F16 | Дальний LHS свет |
| F17 | “Radiopos” |
| F18 | Управление вентилятором охлаждения, подогрева реле |
| F19 | Автомобиль ECU |
| F20 | Электромагнитные клапаны двигатель |
| F21 | Приборы, эл. с подогревом зеркало реле |
| F22 | Дневной свет |
| F23 | Подогрев осушителя |
| F24 | Дополнительное оборудование |
| F25 | Эл. зеркала заднего вида |
| F26 | Блокировка дифференциала, отбора мощности |
| F27 | Электронный климат-контроль |
| F28 | Указатель поворота, приборы |
| F29 | Гудок |
| F30 | Прикуриватель |
| F31 | Делитель напряжения 12В |
| F32 | Задние противотуманные фары |
| F33 | Габаритный свет левый |
| F44 | Габаритный свет прицеп левый |
| F55 | Подсветка багажных отделений |
| F56 | Габаритный свет правый прицеп |
| F57 | Габаритный свет правый |
| F58 | Указатель поворота, предупреждение об опасности |
| F59 | Ближный правый |
| F30 | Дальний свет правый |
| F31 | Эл. стеклоподъемник, пассажирская сторона |
| F32 | Эл. стеклоподъемник, со стороны водителя |
| F33 | ЭБУ двигателя |
| F34 | Реверс свет, реверс предупреждение, сигнализация |
| F35 | Вентилятор, климат блок |
| F36 | Эль сиденье с подогревом, парк. нагреватель |
| F37 | Стеклоочиститель |
| F38 | Фара стеклоочистителя ветрового стекла и омыватель фар |
| Обозначение реле | |
| 301 | Реле, противотуманные фары “9” (CG5) |
| 305 | Реле, фары заднего хода “12” (EA7) |
| 306 | Реле, полные балки “11” (CE55) |
| 307 | Реле, ближнего света “3” (CE48) |
| 308 | Реле, стоп-сигналы грузовик “8” (CK8) |
| 308В | Реле, стоп-сигналы прицеп “10” (CK15) |
| 309L | Реле, габаритные огни левая “1” (CE19) |
| 309R | Реле, габаритные огни правая “2” (CE26) |
| 315R | Реле, начиная переключатель “4” (AA42) |
| 343 | реле, задние противотуманные фонари “7” (CG12) |
| 348A | Реле, вентилятор, климат блок “13” (HA 6) |
| 360 | Реле, отбора мощности ингибитор “14” (LD3) (LE4) |
| 379 | Реле, впрыска топлива “5” (AC17) |
| 3005 | Генератор контролируемой реле “6” (AA52) |
| 3101 | Реле, внутренние лампы “15” (ER13) (ES13) |
Блок E
| № | Коннекторы |
|---|---|
| Х1 | Свободный |
| Х2 | Автоматическая коробка передач «АG2» |
| ХЗ | Автоматическая коробка передач «АGS1» |
| Х4 | Пневматическая подвеска «ВL» |
| Х5 | Система антиблокировки «АS» |
| Плавкие предохранители | |
| Р1 | Дополнительный отопитель (20А) |
| Р2 | Дополнительный отопитель (15А) |
| РЗ | Свободный |
| Р4 | Свободный |
| Р5 | Электроподогрев сиденья (15А) |
| Р6 | Электрический ввод 12В (15А) |
| Плавкие предохранители | |
| Р1 | Электроклапан, система антиблокировки |
| Р2 | Электроклапан, система антиблокировки |
| РЗ | Реле, блок управления (5А) |
| Р4 | Информационный блок (5А) |
| Р5 | Диагностический ввод (5А) |
| Р6 | Питание прицепа (25А) |
| К1 | Прожекторы «302» |
| К2 | Пневматическая подвеска, регулировка уровня ««3014А» |
| КЗ | Пневматическая подвеска, регулировка уровня «3014В» |
| К4 | Пневматическая подвеска «3014С» |
| К5 | Регулировка сиденья «3076» |
| К6 | Зеркала заднего вида с электроподогревом |
| К7 | Пневматическая подвеска, подъем тележки «314D» |
| К8 | Пневматическая подвеска, подъем стойки «314Е» |
| К9 | Автоматическая коробка передач, ЕЭС. торможение двигателем АDR «345В» «318А» «309АВ» |
| К10 | Автоматическая коробка передач, ЕЭС, торможение двигателем АDR «3073» «318В» «309АL» |
| Предохранители системы антиблокировки | |
| К1 | Электроклапан, антиблокировочная система |
| К2 | Стоп-сигналы, прицеп |
| КЗ | Электроклапан, антиблокировочная система |
| К4 | Индикаторы, антиблокировочная система |
Блок H
Блок дополнительного оборудования (опционально). Расположен справа внизу на схеме. Тут могут находится элементы защиты: Кондиционера, Блок управления, Стояночный подогреватель (вода) и т.д.
Блок G
| № | Электронные блоки |
|---|---|
| 1 | Многофункциональное реле |
| 2 | Система EDC |
| 3 | Реле освещения |
| 4 | Централизованная блокировка |
| 5 | Подъемник стойки, А-типа |
| 6 | Подъемник стойки (АТВ), ход (A-типа, пневматический) |
| 7 | Подъемник стойки (АТВ). А-типа |
| 8 | Dim-Dip (Великобритания) |
Блок F
| № | Описание |
|---|---|
| S1 | Клавиша диагностического устройства |
| Х1 | Блок управления двигателем, информационная система водителя |
| Х2 | Антиблокировочная система |
Электрическая цепь кузова
| № | Плавкие предохранители |
|---|---|
| F1 | Аккумулятор -30 |
| F2 | Аккумулятор -30 |
| F3 | Выключатель запуска «15» |
| F4 | Выключатель запуска «15» |
| F5 | Генератор переменного тока «61» (5А) |
| F6 | Стояночные огни (5А) |
| Реле | |
| К1 | Питание через плавкие предохранители 3 и 4 |
Так же рядом с аккумуляторной батарей может устанавливаться блок предохранителей высокой мощности.
Так же рядом с аккумуляторной батарей может устанавливаться блок предохранителей высокой мощности.
| № | Назначение |
|---|---|
| 1 | 125A Предпусковой прогрев |
| 2 | 200A Гидравлический механизм подъема тележки /Изготовитель кузова |
| 3 | 125A Кабина |
| 4 | 40A Вторичный источник питания для фонарей |
Нужно больше информации про электрические схемы? У нас Вы так же можете скачать бесплатно электросхемы к Volvo FM9, FM12, FH12, FH16, NH12.
